树莓派5不能正常启动，可以通过电源led灯的闪码来判断错误发生的大致情形。

LED警告闪码

如果树莓派由于某种原因无法启动，或者不得不关闭，在许多情况下，LED会闪烁特定的次数来指示发生了什么。LED会闪烁几次长闪烁，然后产生短闪烁，以指示确切的状态。在大多数情况下，这个模式会在两秒间隔后重复。

Long flashes	Short flashes	Status
0		3		Generic failure to boot
0		4		start*.elf not found
0		7		Kernel image not found
0		8		SDRAM (synchronous dynamic random-access memory) failure
0		9		Insufficient SDRAM
0		10		In HALT state
2		1		Partition not FAT
2		2		Failed to read from partition
2		3		Extended partition not FAT
2		4		File signature/hash mismatch - Pi 4 or 5
4		4		Unsupported board type
4		5		Fatal firmware error
4		6		Power failure type A
4		7		Power failure type B

树莓派5包含一个用于存储引导加载程序的小EEPROM。这个救援镜像将引导装载程序EEPROM恢复到出厂默认设置。引导加载程序将继续在 SD 卡插槽中或从 USB 端口搜索可行的引导方法。通过将我们的 SD 卡重新插入我们的树莓派5，引导加载程序将检测该卡并将其引导到已安装的操作系统中。
官方提供了两个途径，让我们来看一下。终端输入以下命令：

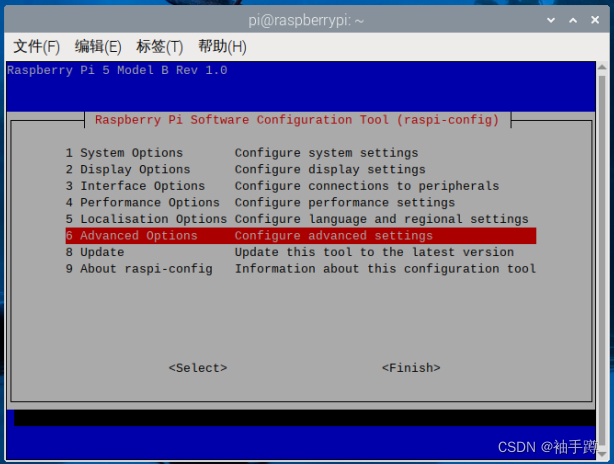

sudo raspi-config

选择6 Advanced options(高级选项)
在这里插入图片描述
一个途径是A4 boot order引导顺序加载的方式或者另外一个途径A5加载bootloader。一般先选择A4。

A4下面提供了三个方法：B1 sd卡的boot方法；B2 usb的boot方法；B3网络的boot方法。
在这里插入图片描述

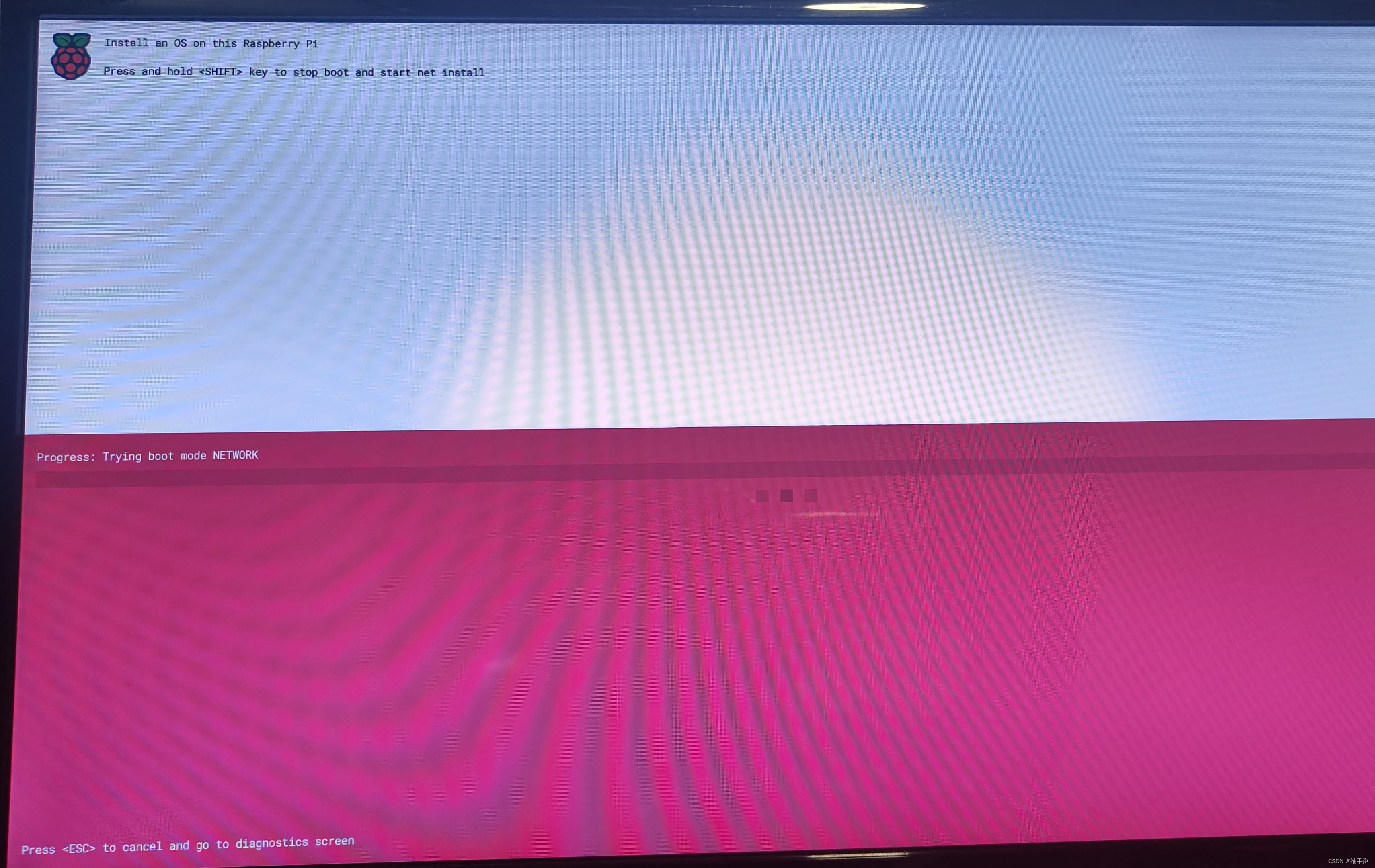

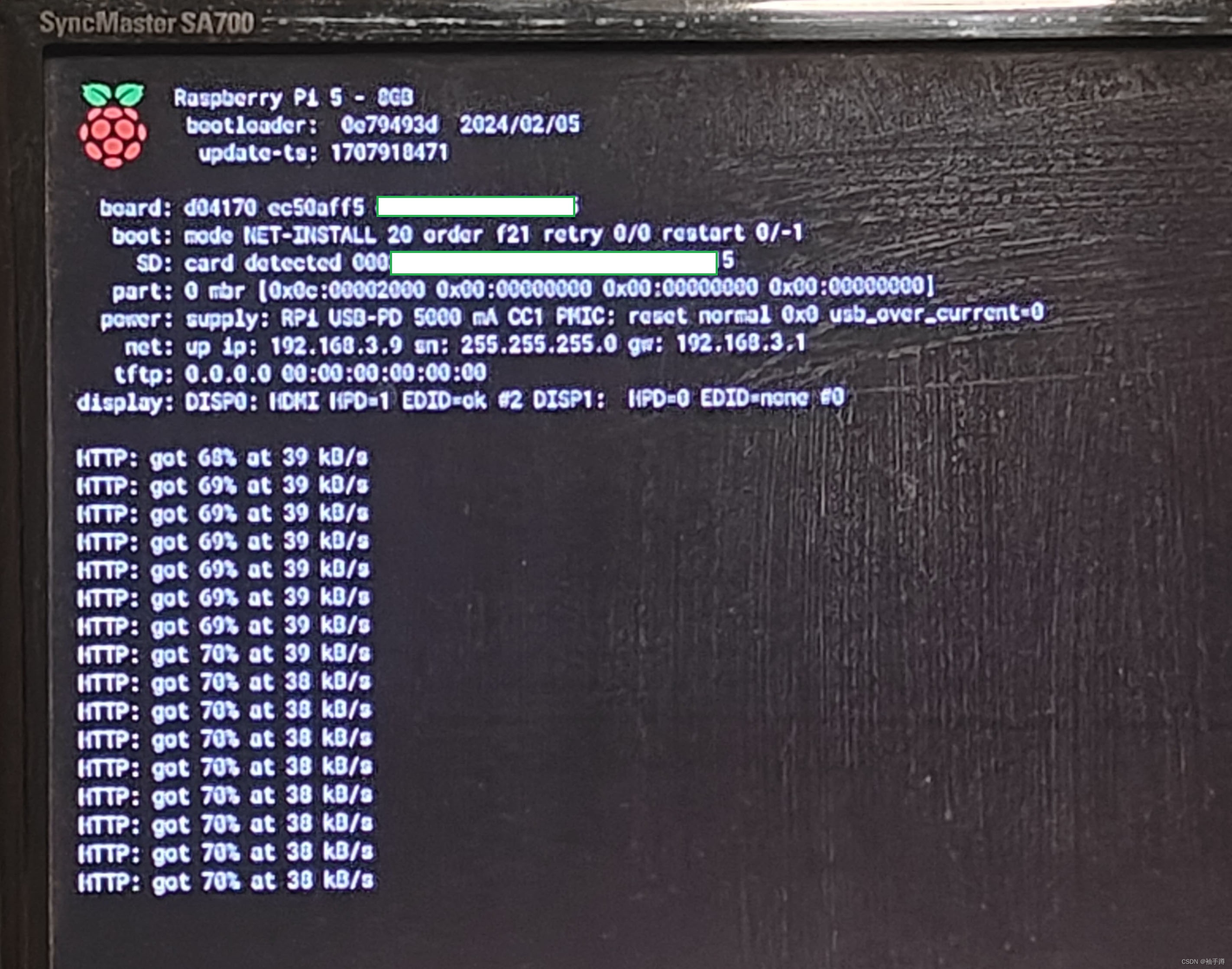

当选择B3网络的boot方法，SD卡槽内放入格式化好的SD卡，树莓派5重新启动之后。屏幕出现网络下载进程条。
在这里插入图片描述按住shift+esc，退出进程条界面。（由于国内的网络的特殊性不建议使用。）

建议使用B1 SD Card Boot

创建EEPROM救援镜像和格式化SD的最简单方法，就是使用来自树莓派Imager。
树莓派Imager提供了一个GUI，用于下载最新版本的这个救援镜像烧录到一个备用的SD卡。或者，将此zip文件的内容复制到一个空白FAT格式化SD卡。FAT分区必须小于32GB，建议准备一张16GB的SD卡。

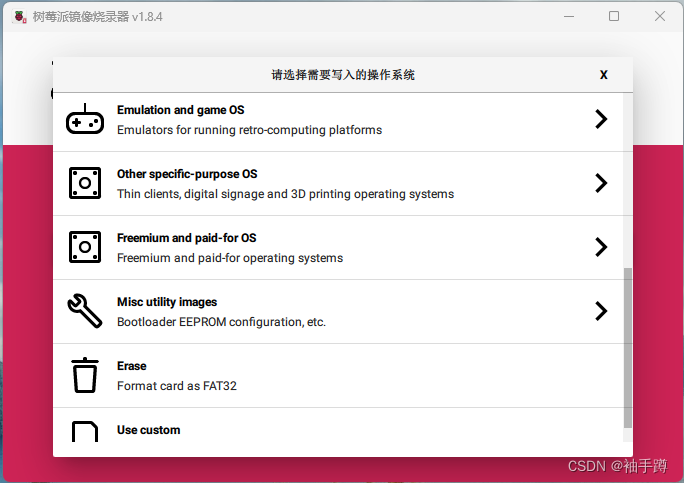

选择烧录的操作系统时点击Misc utility images
在这里插入图片描述

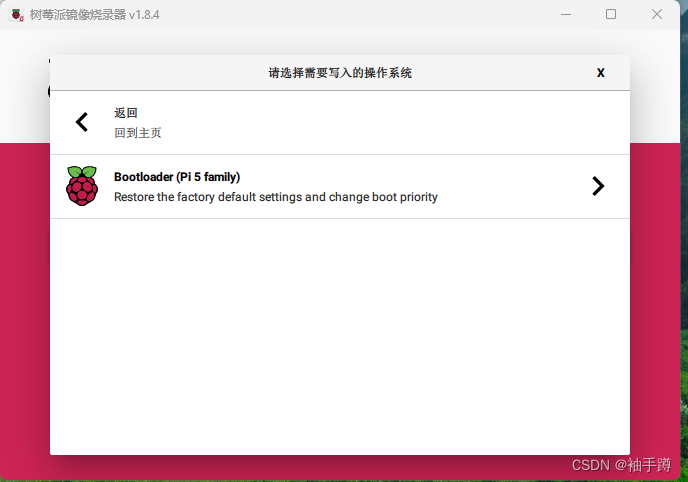

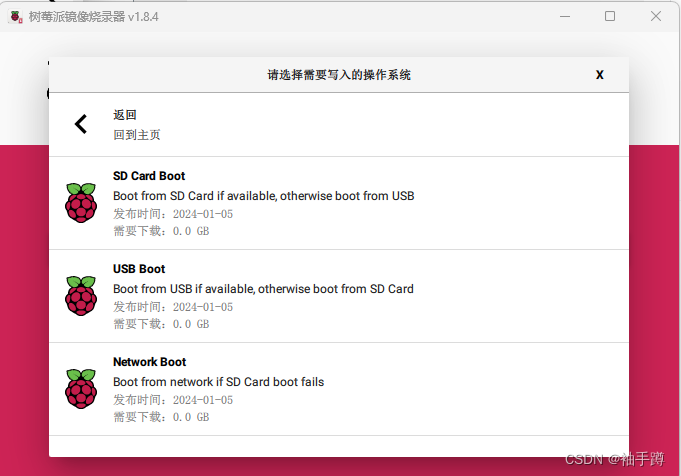

选择bootloader(pi 5 family)

点击 sd card boot

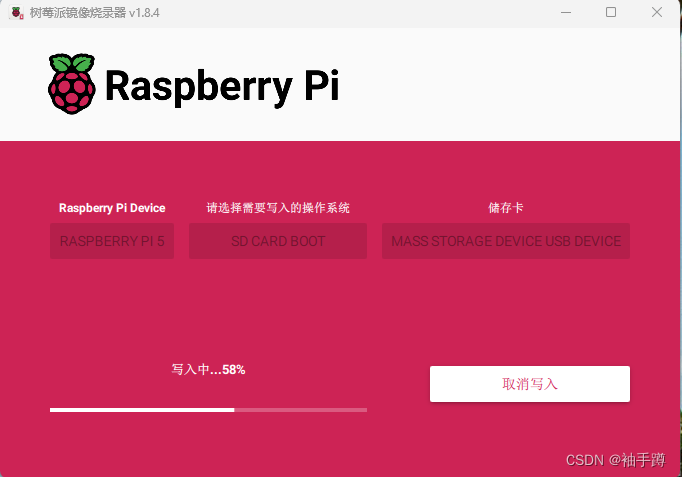

选择16GB sd卡后从网络上下载boot镜像进行烧写。

更新EEPROM:

关闭树莓派电源
插入bootloader更新SD卡
打开树莓派电源
至少等待10秒

如果成功，树莓派上的绿色LED将永远快速闪烁。不成功的EEPROM更新由不同的闪烁表示对应于特定误差的模式。

如果连接了HDMI显示器，那么屏幕将显示绿色表示成功，红色表示失败。
在这里插入图片描述

一旦EEPROM被更新，SD卡就可以被移除。然后把SD卡格式化，使用树莓派Imager烧录最新的raspberry pi os镜像（譬如2023-12-05-raspios-bookworm-arm64-full.img），再插入SD卡槽内。树莓派5就可以正常启动了，然后sudo raspi-config再加载bootloader。如前文的叙述依路径至A5 bootloader version。

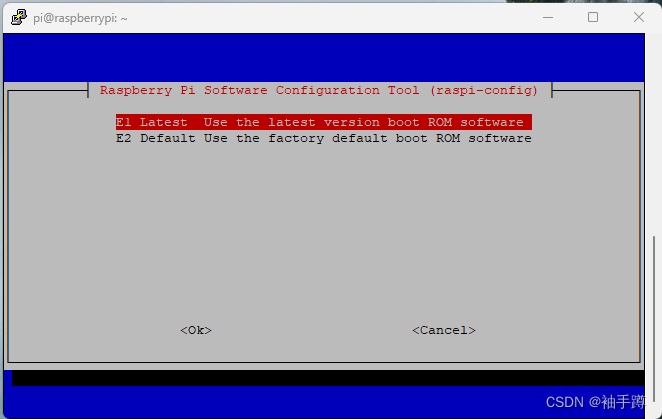

A5之下提供了两个方法：E1 Latest最后版本的boot 或者 E2出厂时的boot。
E1 Latest - 此选项将为您提供最新版本的引导加载程序。如果需要最新的修补程序和功能，但是依赖对配置文件的修改，具体操作见后文。
E2 Default – 通过选择此选项，Raspberry Pi 将恢复到设备随附的原始引导加载程序。
建议使用E2 Default
在这里插入图片描述

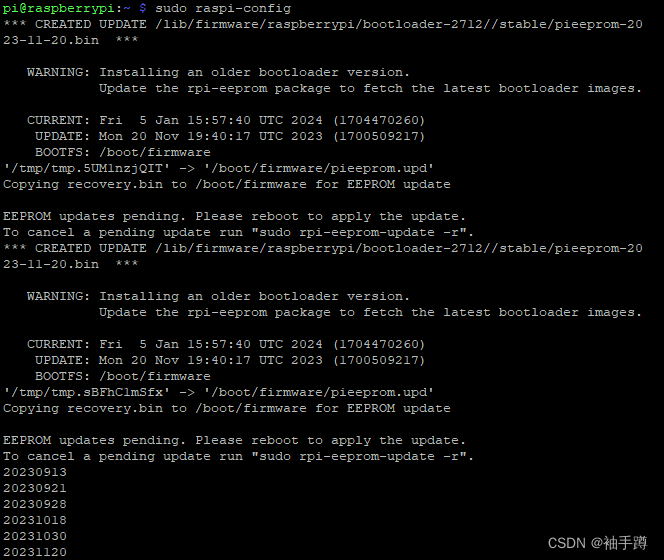

加载后

EEPROM 版本选择和命令行升级

通过前面文章的介绍，大家也了解到EEPROM 版本有三个default（默认的），stable（稳定的），beta（测试版）。我们需要修改属于“rpi-eeprom-update”工具的默认文件。

sudo nano /etc/default/rpi-eeprom-update
#做如下修改
FIRMWARE_RELEASE_STATUS="stable"

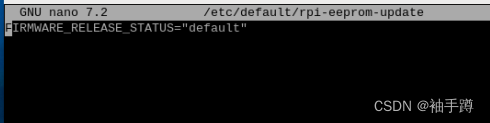

原始状态：
在这里插入图片描述
修改为stable：

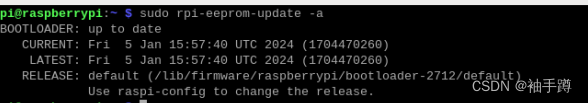

使用命令行升级EEPROM 。终端输入：

sudo rpi-eeprom-update -a

在这里插入图片描述
（完）
