双AD7768+16通道同步采集+GPS秒脉冲同步

已于 2025-01-22 09:34:44 修改
阅读量1k 收藏 4
点赞数 2
分类专栏： FPGA 文章标签： 嵌入式硬件 fpga开发
于 2024-12-12 17:47:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41613969/article/details/144431755
版权

2片AD7768采集16个通道的同步数据，采集同步与GPS的秒脉冲。

AD7768支持SPI和并口采集
由于不知道选择哪种方式，在画板的时候两种方式都支持了。
由于篇幅，本篇写了硬件连接原理图，FPGA代码将在后续安排
用GPS或者网络时间服务器授时，理论上所有设备都可以同步，采集通道数量不受到限制

原理图如下：

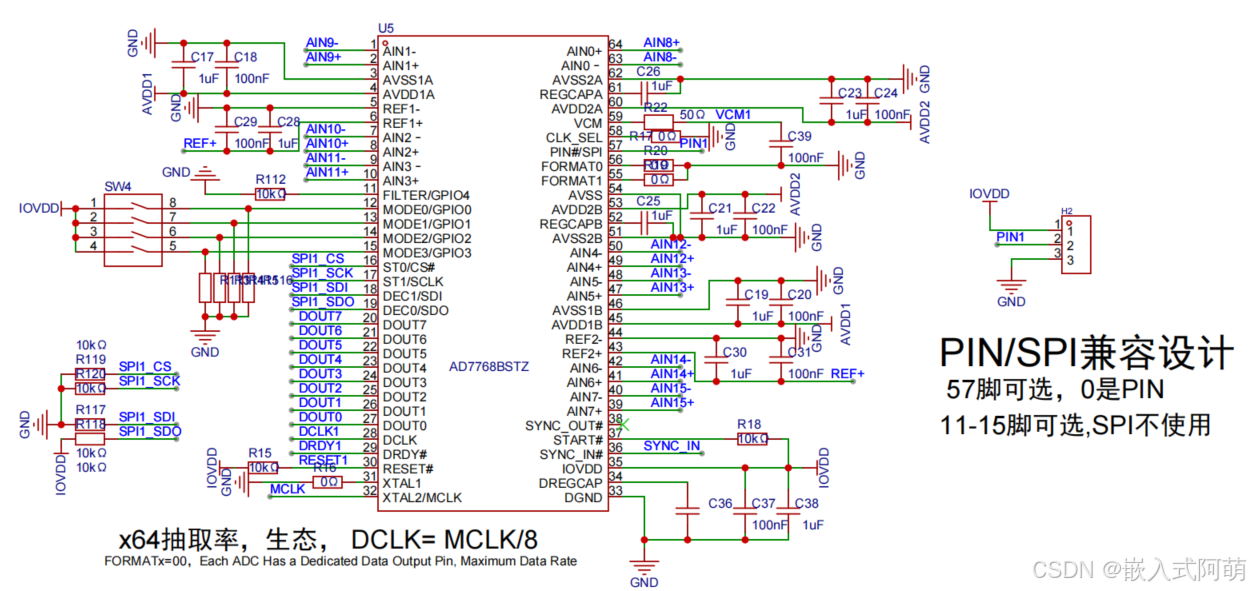

第一个AD7768
在这里插入图片描述

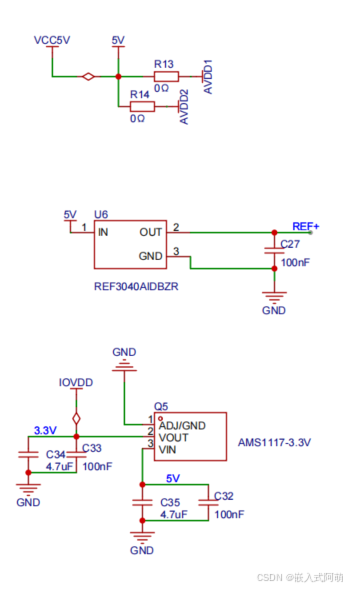

电源相关的
在这里插入图片描述

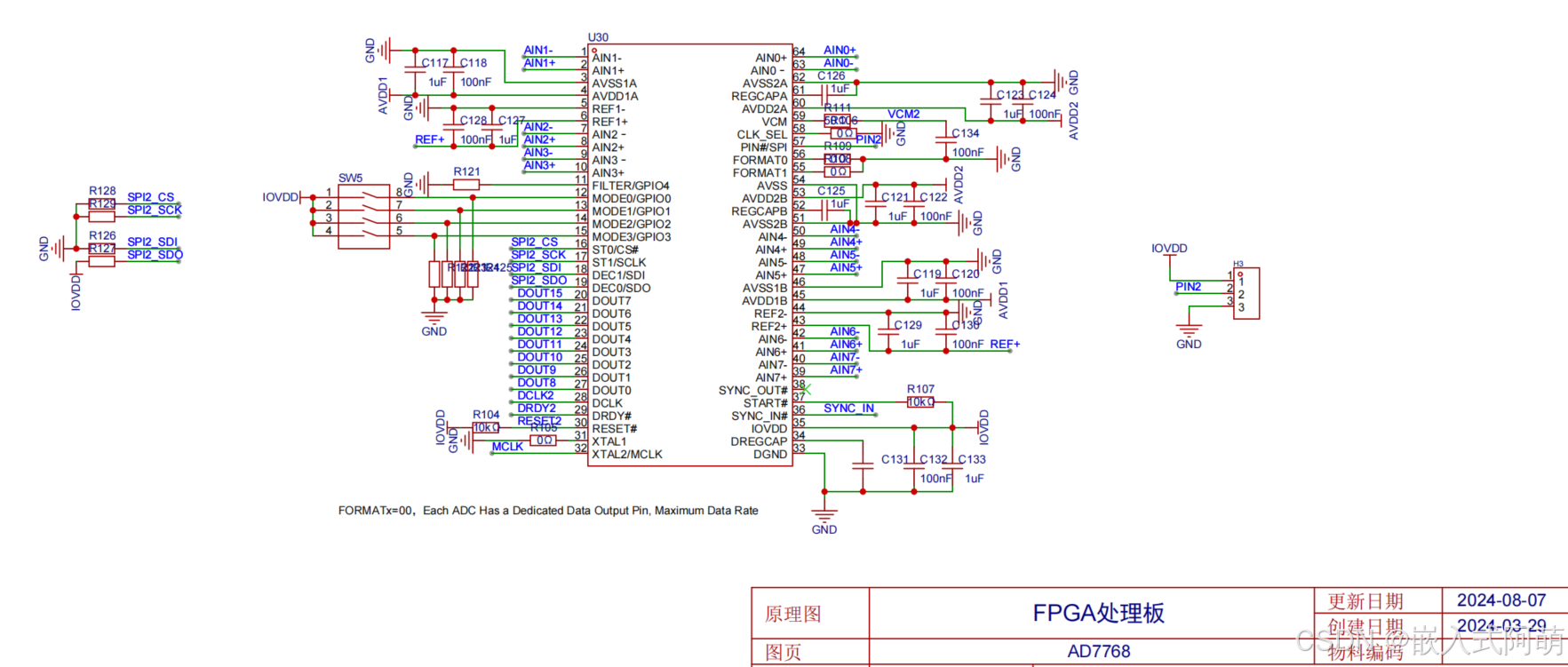

第二个AD7768
在这里插入图片描述

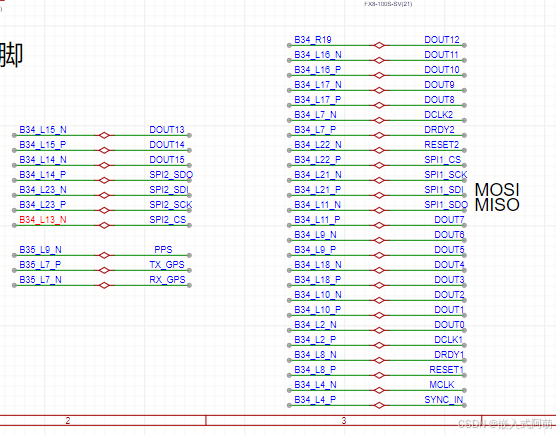

这是连接PFGA的引脚
在这里插入图片描述

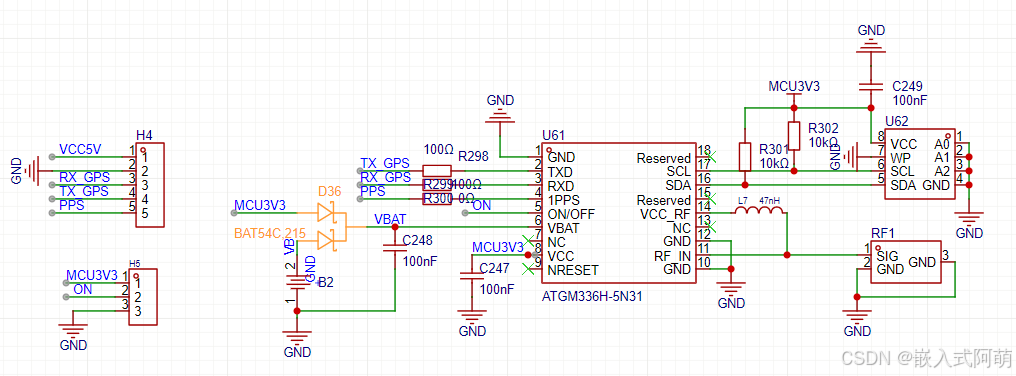

GPS模块授时模块
在这里插入图片描述
