esp32-S3专题二：内存2之RTC内存、FLASH使用

承接上文，讲一下esp32上剩下的几个存储空间的用途

一、RTC存储器

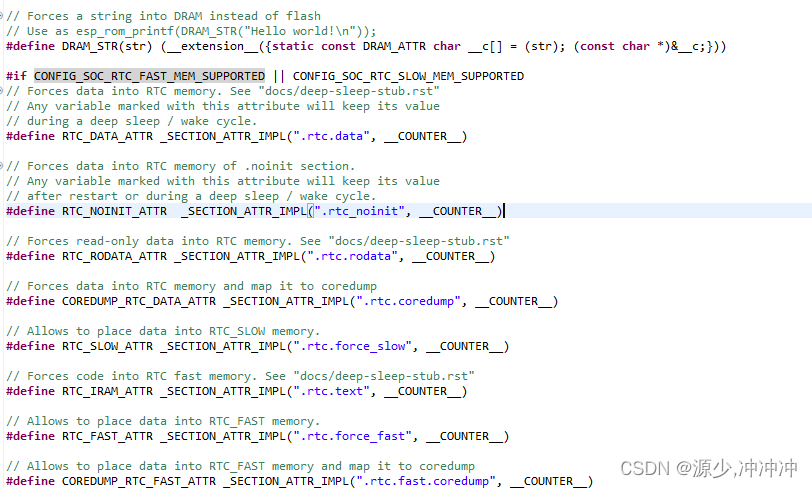

esp32-S3分为有两个RTC存储器，是比较特别的SRAM存储器。RTC存储器在设备深度休眠时不掉电，一般比较多配合设备的深度休眠模式的业务场景使用。使能（一般默认使能） CONFIG_SOC_RTC_FAST_MEM_SUPPORTED 和CONFIG_SOC_RTC_SLOW_MEM_SUPPORTED后，即可以通过定义变量，直接操作RTC内存。

（一）RTC 快速存储器，

8 KB 的 SRAM，可以在 Deep-sleep 模式下 RTC 启动时用于数据存储以及被主CPU 访问。除非禁用CONFIG_ESP_SYSTEM_ALLOW_RTC_FAST_MEM_AS_HEAP 选项，否则剩余的 RTC FAST memory 会被添加到堆中。该部分内存可以和 DRAM（数据 RAM） 互换使用，但是访问速度稍慢一点。
使用方式：

#include <esp_attr.h>

RTC_IRAM_ATTR uint32_t rtc_iram_data;
RTC_FAST_ATTR uint32_t rtc_fast_data;

（二） RTC 慢速存储器

也是为 8 KB 的 SRAM，可以在 Deep-sleep 模式下被协处理器访问。
使用方式：

#include <esp_attr.h>
//RTC_NOINIT_ATTR 属性宏可以用来将数据放入 RTC Slow memory。放入此类型存储器的值从深度睡眠模式中醒来后会保持值不变。
RTC_NOINIT_ATTR uint32_t rtc_data;

注：从架构上来说，存储在RTC慢速存储器存储的数据，除非模块掉电，否则不会丢失。就算系统调用软件esp_restart()重启也能保留。但实际使用中V4.4.0版本的架构，esp_restart()重启后偶尔也会发生数据丢失，不知道具体原因。

二、Flash

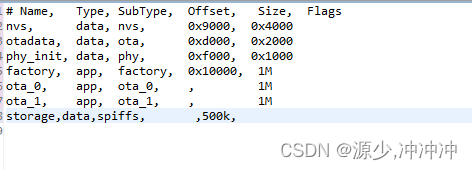

由于flash具有掉电不丢失特性，所有许多业务场景经常结合flash的使用。而esp32-s3上的用途比较多，主要分为3个方面。围绕flash进行分区，使用partitions.csv文件划分功能。具体配置：在 menuconfig 中选择了 “Custom partition table CSV”，手动编辑partitions.csv文件，可以分配片上flash的4-8M给不同的功能使用。下表一：

（一） NVS 表

通过esp_partition API 使用flash上分区定义的名字为nvs的区域空间，存储的方式类似哈希表，即索引和存储内容一 一对应，NVS区域大小则视具体业务在.csv文件中自行定义。
使用方式：

#include <stdio.h>
#include <string.h>
#include "sdkconfig.h"
#include "esp_log.h"
#include "nvs_flash.h"

#define NVS_NAME    "mesh_example"  //表名
static const char *NVS_INDEX="nvs_data";// 索引规矩16个字符内有效

//存数据
void setNvsData(uint32_t data){
	nvs_handle nvs_handle;
	nvs_open(NVS_NAME, NVS_READWRITE, &nvs_handle);
	nvs_set_u32(nvs_handle,NVS_INDEX, data);
	nvs_commit(nvs_handle);
	nvs_close(nvs_handle);
}

//读数据
void getNvsData(uint32_t data){
    nvs_handle nvs_handle;
    nvs_open(NVS_NAME, NVS_READWRITE, &nvs_handle);
    nvs_get_i32(nvs_handle, NVS_INDEX, &data);
    nvs_close(nvs_handle);
}

（二）程序和OTA分区

otadata，factory,ota_0,ota_1这4个分区是存储当前程序和ota下载新版本程序使用的功能，主要为上电后程序映射区和系统ota时使用，不展开讲解了。区域大小一般3-6M，视OTA场景而定，以后专题有机会可以讲讲。

（三）SPIFFS 文件系统

SPIFFS 是一个官方开发的片上flash 设备的嵌入式文件系统，支持磨损均衡、文件系统一致性检查等功能。对应的是表一中的storage分区，区域大小视具体业务自行定义。特点：使用fopen、fclose等标准C文件接口进行文件标准操作。

使用方式：

#include <stdio.h>
#include <string.h>
#include "sdkconfig.h"
#include "fat_flash.h"

//挂载点
#define FLASH_MOUNT_POINT "/spiflash"

static wl_handle_t wlHandle = WL_INVALID_HANDLE;
int mountFlashInit(void){
	int ret=0;
    const esp_vfs_fat_mount_config_t mount_config = {
        .max_files = 5,
        .format_if_mount_failed = true,
        .allocation_unit_size = CONFIG_WL_SECTOR_SIZE
    };
    esp_err_t err = esp_vfs_fat_spiflash_mount(FLASH_MOUNT_POINT, "storage", &mount_config, &wlHandle);
    if (err != ESP_OK) {
        ESP_LOGE(TAG, "mount flash  fail：%s", esp_err_to_name(err));
        return -1;
    }
    ESP_LOGI(TAG, "mount flash  suceess");
     return ret;
}

// 写文件
void writeFile()
{
	FILE * ini ;
	if ((ini=fopen("/spiflash/sys/text.txt", "w"))==NULL) {
		ESP_LOGW(TAG, "iniparser: cannot %s\n",g_file_path);
	}
	fprintf(ini, "test123456\n" "\n");
	fprintf(ini, "\n");
	fclose(ini);
}

三、总结

使用合理使用片内SRAM、PSRAM、RTC存储器、Flash存储器,可以在各种场景下对业务数据进行存储

名称	使用方式	轻度休眠	深度休眠	esp_restar()	掉电
片内SRAM	程序定义数据	保留	丢失	丢失	丢失
PSRAM	主动申请：malloc	保留（可配置）	丢失	丢失	丢失
RTC	RTC RTC_NOINIT_ATTR	保留	保留	丢失	丢失
FLASH	NVS或者文件系统	保留	保留	保留	保留

这次esp-s3的内存专题的分享到处结束，以后其他专题可能会开始给大家讲讲各种外设的用法，觉得有帮助可以点个赞，谢谢大家。
