abaqus后处理插件—场变量结果标注

abaqus后处理界面中探针功能附带的标记样式非常丑陋，基于abaqus的试图注释功能进行二次开发，形成了场变量标注插件，方便快速的标注关心区域的应力应变等结果。

插件介绍：

按钮介绍

从左至右依次是：标记按钮、隐藏标记按钮、恢复显示按钮、删除按钮

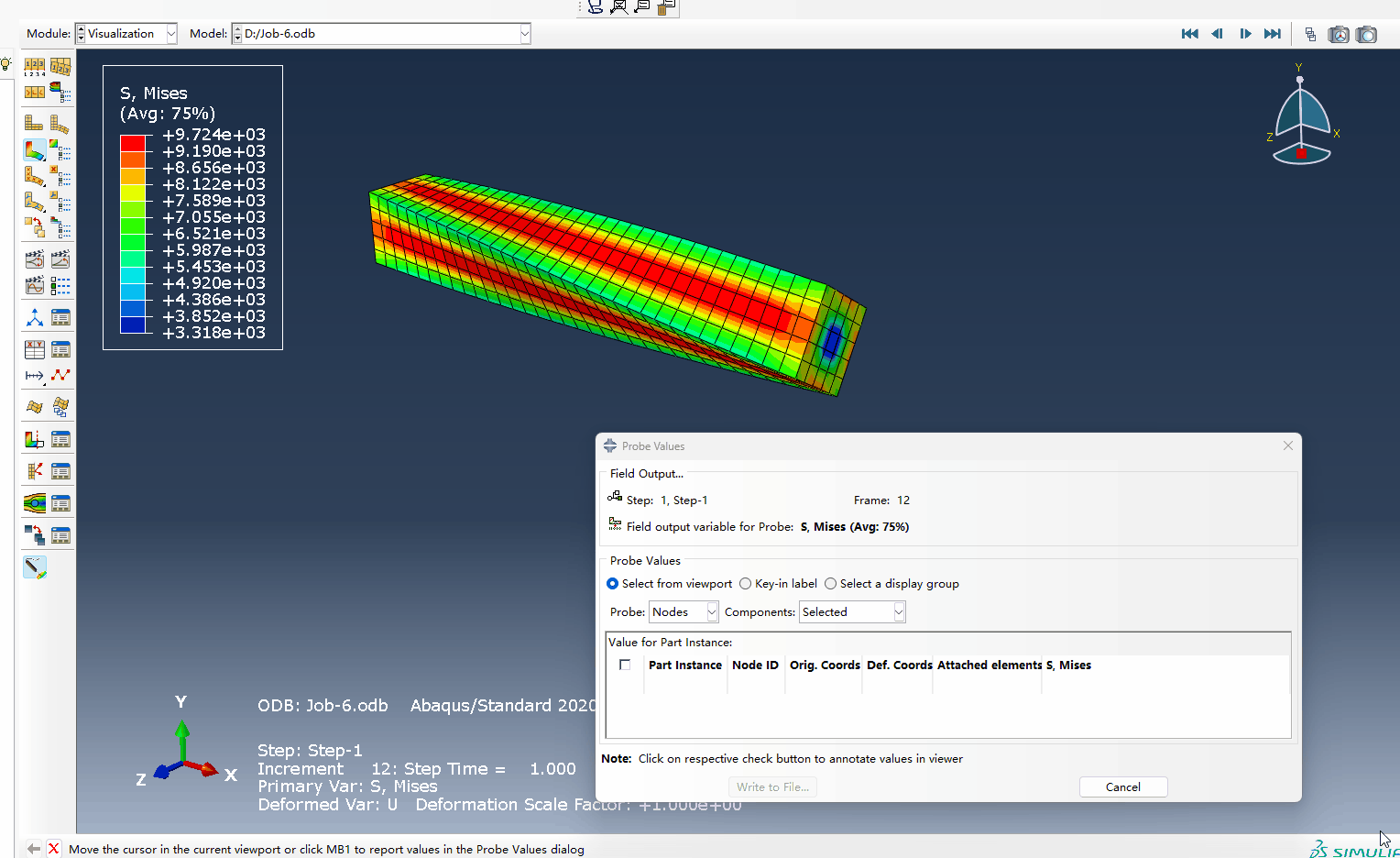

示意动画

使用方法：

1） Probe查看节点结果，并勾选需要标记的节点项；

2）点击工具栏中的标记按钮，进行标记。

特点

1） 标记速度快，即使在单元数目达到百万级及以上的模型中，标记速度仍无明显延迟；

2）所有标记注释均在试图注释功能界面里，有利于对美观度有更高要求者进一步修改美化。
