利用matlab提取中心线

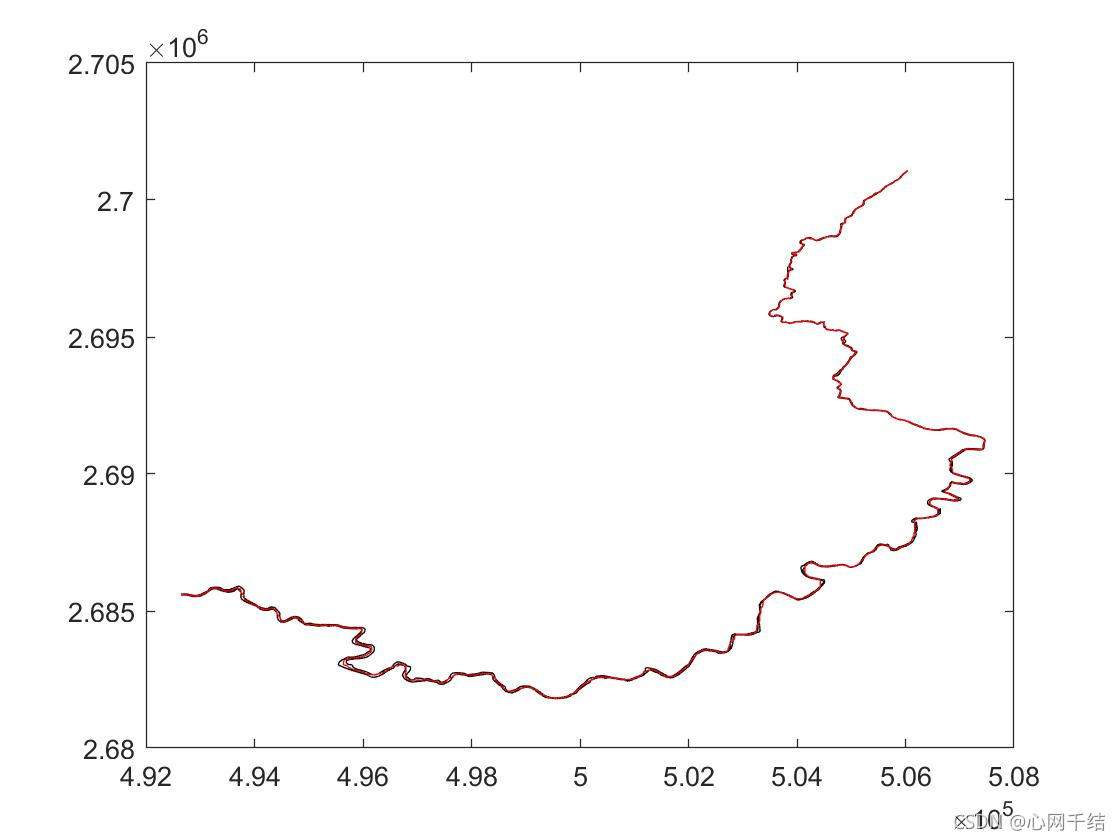

先看看代码运行结果（红色部分表示河流中心线，黑色表示河流两岸！）：

注：

1. 由于河流两岸的坐标不是等距采样，所以无法保证100%准确，只要按着要求处理河岸坐标数据Shape文件，能保证95%以上能和真正的中心线重合；

2. 一条河流计算一次，支流另行计算；

3.计算中心线同样适合公路，且效果更好。

本程序主要有两个难点：

        1. 提取中心线

        2. 两侧目标点对应匹配

解决方法：

        1. 利用三角网格方法计算中心线（提示：三角形侧边中点连线平行于底边，因此只需要计算侧边中点）；

        2. 可以通过重采样的方式来实现；

部分matlab代码：

%==================================说明====================================
%   根据河流两岸的一些列点坐标（2D），计算中心线，计算河流蜿蜒度；
%   作用：根据河流两岸的一些列点坐标（2D），计算中心线，计算河流蜿蜒度；
%   作者：胡礼珍
%   单位：厦门大学联合遥感接收站
%   邮件：hulizhen@xmu.edu.cn
%   Q  Q：249***701
clear;close all;clc;
[FileName,PathName,index] = uigetfile({'*.shp'},'shp文件读取','MultiSelect','off');
if index == 0
    errordlg('Shape输入错误，请重新输入','输入错误');
    return;                         %终止运行程序
end
% 由于数据的原因，不建议批量处理
S = shaperead([PathName,FileName]);             % 读取Shape文件
if length(S) ==2                                % 若线段个数等于2
    %%  Result_Data= River_Shoreline(S)./1000;      % 计算首尾位移和路程
    line1 = [S(1).X',S(1).Y';];                 % 第一条岸线
    line2 = [S(2).X',S(2).Y';];                 % 第二条岸线
    % line1和line2必须首尾一直
    line2 = line2(end:-1:1,:);                  % line 翻转，根据实际而定
    % Centerline = Center_Line(line1,line2);    % 计算中心线
    [Centerline,line1,line2] = Center_Line(line1,line2);      % 计算中心线
    %% 计算路程和路径
    % 第一行表示位移长度，剩下的每行表示一条线段的长度
    Result_Data = sqrt(sum((Centerline-[Centerline(end,:);Centerline(1:end-1,:)]).^2,2));
    Result_Data = [Result_Data(1,:),sum(Result_Data(2:end,:))]./1000;  % [位移,路程]
    Meanderness = Result_Data(1,2)/Result_Data(1,1);         % 蜿蜒度
else                                            % 若线段个数不等于2
    errordlg('Shape输入错误，请重新处理Shape文件','输入错误');
    return;                                     % 终止运行程序
end

%% 显示
figure('Name','位置')
plot(line1(:,1),line1(:,2),'k')
hold on
plot(line2(:,1),line2(:,2),'k')
plot(Centerline(:,1),Centerline(:,2),'r')
hold off

注：核心部分代码就不公布了，自行下载。

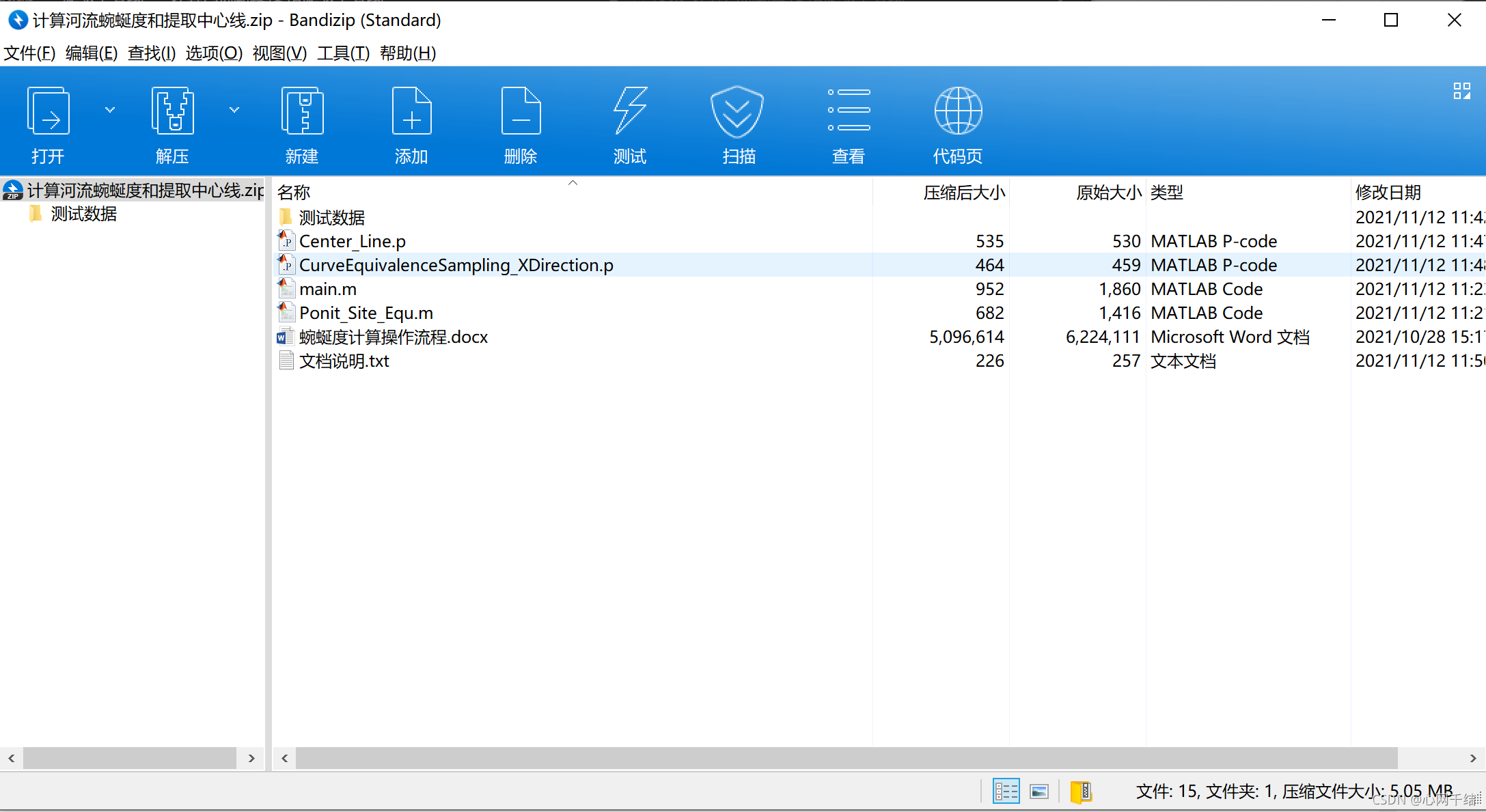

完整代码地址：matlab-计算河流蜿蜒度和提取中心线-其它文档类资源-CSDN下载

完整代码中有Word讲解，完整的程序，以及测试的代码！

也可以根据我的提示，自己编写代码，这样更能提高写代码能力。
