联合循环——30 正式倒送电

一、倒送电流程

1、短引线一次注流实验，(查看场外电站和电厂GIS设备相序是否吻合)；
2、二次联调试验，(查看场外电站和电厂GIS设备的信号线路是否联通，控制信号和故障信号是否可以传到对侧)；
3、GIS上电，试运行24小时
【停电拉闸操作应按照断路器—负荷侧隔离开关—电源侧隔离开关的顺序依次进行，送电合闸
操作应按与上述相反的顺序进行。禁止带负荷拉合隔离开关。

————送电时为什么要先合电源侧隔离开关,再合负荷侧隔离开关？这是因为万一断路器在合闸位置（莫名其妙的原因），你如果先合负荷侧没有问题，再合电源侧（母线侧）就会带负荷合刀闸！
故障点在电源侧（母线侧），后果相对严重。
（可能是母线故障，要停母线处理）按照规定先合电源侧（母线侧），万一断路器在合闸位置，发生带负荷合闸就是在负载侧。同样是电弧短路故障，只要拉开电源侧（母线侧）刀闸就可以处理。停电时相反）】

【1、电力线路中的闸刀通常是没有灭弧功能的，而电力线路通常又是大电流线路，直接带负荷拉、合闸刀会产生很大电弧，造成弧光短路事故，危及人身、设备安全。
　　2、发生带负荷误分、合闸刀操作的处理：
　　1）、带负荷误合闸刀时,即使已发现合错,也不准将闸刀再拉开。因为带负荷拉闸刀,将造成三相孤光短路事故。
　　2）、带负荷错拉闸刀时,在刀片刚离开固定触头时,便发生电弧,这时应立即合上,可以消除电弧,避免事故扩大。如闸刀已全部拉开,则不许将误拉的闸刀再合上。】
　　电压互感器经常用隔离开关来操作。负荷电流小。

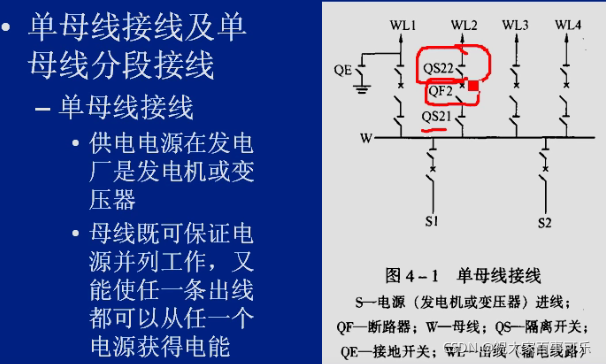

送电时先合负载侧隔离开关QS21再合电源侧隔离开关QS22,最后关闭QF2：
如果先合QS22,若此时断路器QF22因为故障没能断开，操作QS21就属于带负荷关隔刀，会拉弧，若此时损坏设备属于母线侧故障，则母线上所有电源S1、S2和其他支路保护都会动作，造成大规模停电事故。
如果先合上QS21，再和QS22，此时即使负载侧有故障，因为QS22和断路器QF2之间有连锁逻辑，即QF2闭合时QS22禁止操作，此时操作QS22就会触发QF2保护动作让断路器重新跳开，若此时QF2设备保护未启动，失灵保护也会再次触发QF2跳开，故先先合负载侧隔离开关QS21再合电源侧隔离开关QS22会对线路产生保护作用。
4、高压电缆Soak ing试验，试运行24小时
5、连接备变引线，检查中压段CT装置以及DCS控制系统，进行三次冲击试验（第一次15分钟，放电30分钟，第二次10分钟，放电30分钟，第三次正式运行）

二、倒送电调试流程（历时七个月）

安装工作基本结束三个月
接线，校线三个月
调试，倒送电一个月
——————————————-——————————————————————
——————————————-——————————————————————
GIS 开始设备倒运（2021.04.06）；
集控楼 DCS 盘柜已全部就位（2021.04.06）；
GIS 22个间隔全部倒运完成（2021.04.10）；
DCS 1号机和公用部分上电成功（2021.06.16）；
GIS 对接工作结束（2021.07.06）；
Shortlink 出线套管安装（2021.07.08）；
GIS 220kV 电缆敷设第一组（2021.07.13）；
——————————————-——————————————————————
——————————————-——————————————————————
公共pc送电（2021.07.27）
直流屏\UPS屏到DCS查线（2021.08.05）
启备变保护屏到 DCS 缺线查线及在 DCS 传动（2021.08.15）；
GCB功能组检查（2021.08.31）；
与电厂业主、场外业主、AQA 讨论 ICI 线路电厂侧及 ICI 侧定值（2021.09.09）；
空压机 DCS 远程柜上电成功（21.09.17）；
主机PCC内 TCS 到 DCS 传动成功（2021.09.29）；
GIS 电缆耐压试验（2021.10.09）；
一号主变至 GIS22 间隔的高压电缆的外护套直流耐压试验（21.10.18）；
一号主变至 GIS22 间隔的高压电缆的交流耐压试验（21.10.19）；
一号主变电缆至 GIS22 间隔的高压试验（21.10.27）；
GIS 一号主变间隔 PTSA 带额额定电压实验完成；（21.10.28）；
启备变至 GIS 间隔的高压试验（21.10.29）；
DCS余热锅炉远程柜上电成功（21.10.21）
KE 电网连接 ICI 线路至临时出线跳线完成，计划11月2日连接 ICI 临时出线的引下线；（21.10.30）
在 KE 电网见证下完成与 ICI 站 OPGW[1] 的光纤熔接；（21.10.30）
PC 段至 BCU 屏远端传动；（21.10.31）
母差保护验收；（21.10.31）
SCADA LDC 交底会；（21.11.01）
GIS PT，避雷器耐压试验，最后阶段耐压试验结束（21.11.01）；
——————————————-——————————————————————
——————————————-——————————————————————
和业主、AQA 继续讨论母差定值计算；（21.11.02）
BCU、NCS 传动实验业主见证中；（21.11.02）
短引线一次注流实验（只能加到15A，线路阻抗太大，CT变比太高，保护读不出来）（21.11.06）
二次联调试验；与ICI站大连锁结束。所有受电必须试验结束。等待电网正式受电指令（21.11.06）
——————————————-——————————————————————
——————————————-——————————————————————
GIS上电倒送电开始，24小时运行（21.11.10）
Antena sysytem（To operate 对讲机系统 Walkie Talkies system in NCS room. It connects to walkie talkies in other grid stations of KE，It acts as redundant communication system.）（21.11.10）
11月11日 开始备变电缆24小时 Soaking（21.11.11）
11月12日 GIS备变间隔停电，进行相关试验和恢复备变的一次连接（21.11.12）
11月13日 冲击备变三次（21.11.13）
11月14日 6kV通过备变带电（21.11.14）

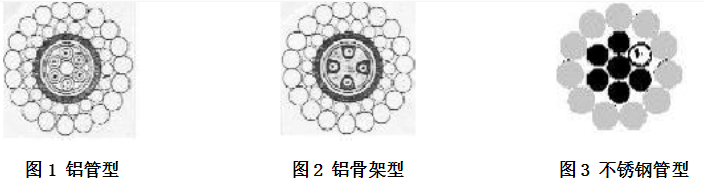

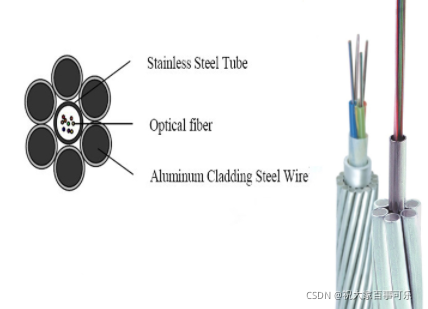

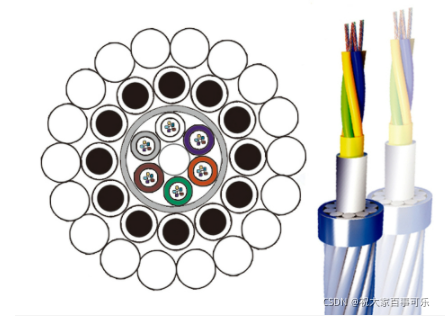

[1] OPGW——光纤复合地线（Optical Ground Wire），OPGW首先是架空避雷地线，必须满足传统地线的一切功能和性能，然后才是一条光缆，电力行业一般称为“地线复合光缆”。OPGW是架空地线和光缆的复合体，常见结构：

在满足地线要求的前提下，OPGW的结构应对相对脆弱的光纤提供有效保护，以期保证在长期运行中光纤的传输性能保持稳定，还希望与传统地线尽量相似（包括直径、重量、机械性能、电气性能等参数），以便在双地线系统中与对侧地线匹配。 OPGW的技术关键之一是光纤必须有合适的余长，但是过大的光纤余长不但无必要甚至是有害的，应该根据工程具体情况而定，一般要求综合余长为0.6%左右。 技术关键之二是短路电流引起的温升和最高使用温度。计算和试验结果均表明：限止OPGW最高使用温度的因素并不主要是光纤而是在结构中承载的铝材料。成熟的、结构合理的OPGW承受300℃左右的瞬时高温对受到缓冲和保护的光纤并不构成严重威胁，但若结构中含有铝材，在超过200℃以后，首先是铝材料产生不可逆的塑性形变，在结构受到破坏（如发生“乌笼”）的同时，OPGW的弧垂将降低到不能保持与导线的安全间距甚至与导线相碰的程度。若是不含铝材的全钢结构或铝材料不承载的全铝包钢结构，则能应用到300℃。

光纤复合相线 ----- OPPC（Optical Phase Conductor） 在有些不架设架空地线的电网中，为了满足光纤联网的要求，与OPGW技术相类似，在传统的相线结构中以合适的方法加入光纤，就成为光纤复合相线（OPPC）。它与OPGW的结构虽雷同，但从结构设计到安装和运行，OPPC与OPGW有原则的区别。 OPPC传导的是三相系统中的永久性电流，故有比OPGW或架空地线高的持续温度；为了保持与相邻导线的弧垂张力特性保持一致，OPPC的直径、重量、截面积和机械特性等参数应尽量与相邻导线的参数相符或相近；与此同时，OPPC的电气特性如直流电阻和/或阻抗也应与相邻导线相似，以避免远端电压变化并保持三相平衡。

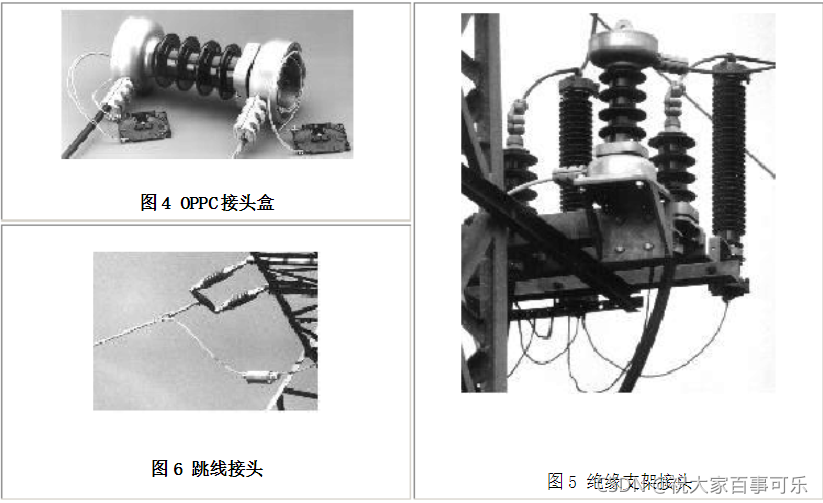

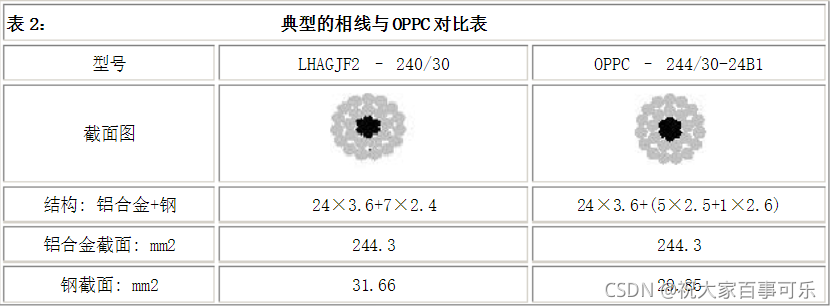

总之，跟OPGW相比，OPPC与相邻导线的相似（符）性比OPGW与相邻地线相似性的要求高得多。在众多的OPGW/OPPC结构中，也许不锈钢管结构相对较容易达到设计要求，以常用的中防腐钢芯热处理铝镁硅合金绞线(GB9329-88)LHAGJF2-240/30为例，所设计的OPPC(含24芯光纤)各项参数与之几乎一致(表2)。 OPPC直接安装在高压系统中，如果说绝缘金具尚可以采用成熟技术和商品，光电绝缘/分离和连接则需要特殊的技术，对施工的要求也更高。OPPC的线路终端接头盒(图4) 是特殊的，必须保证接头盒对地的绝缘，其位置一般放在绝缘支架上（图5）。线路中间接头盒的位置处于两个耐张绝缘子串间的跳线上(图6) ，对跳线长度和对铁塔的安全间距有要求。有些国家已允许OPPC用于不大于150KV的系统中并已运行。虽然国内目前暂还没有应用的报导，但这是一种很有使用价值和应用前景的光缆。通光集团己研制成功了OPPC光缆，可以满足国内外客户的需求.
