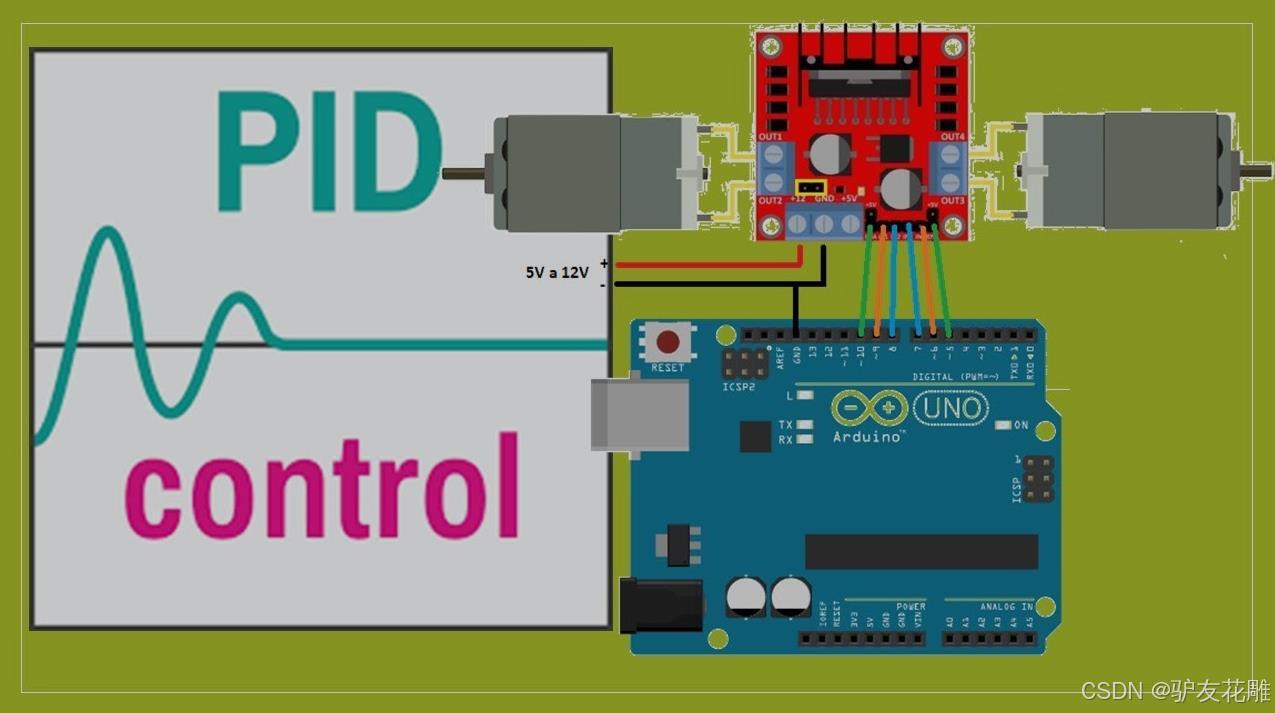

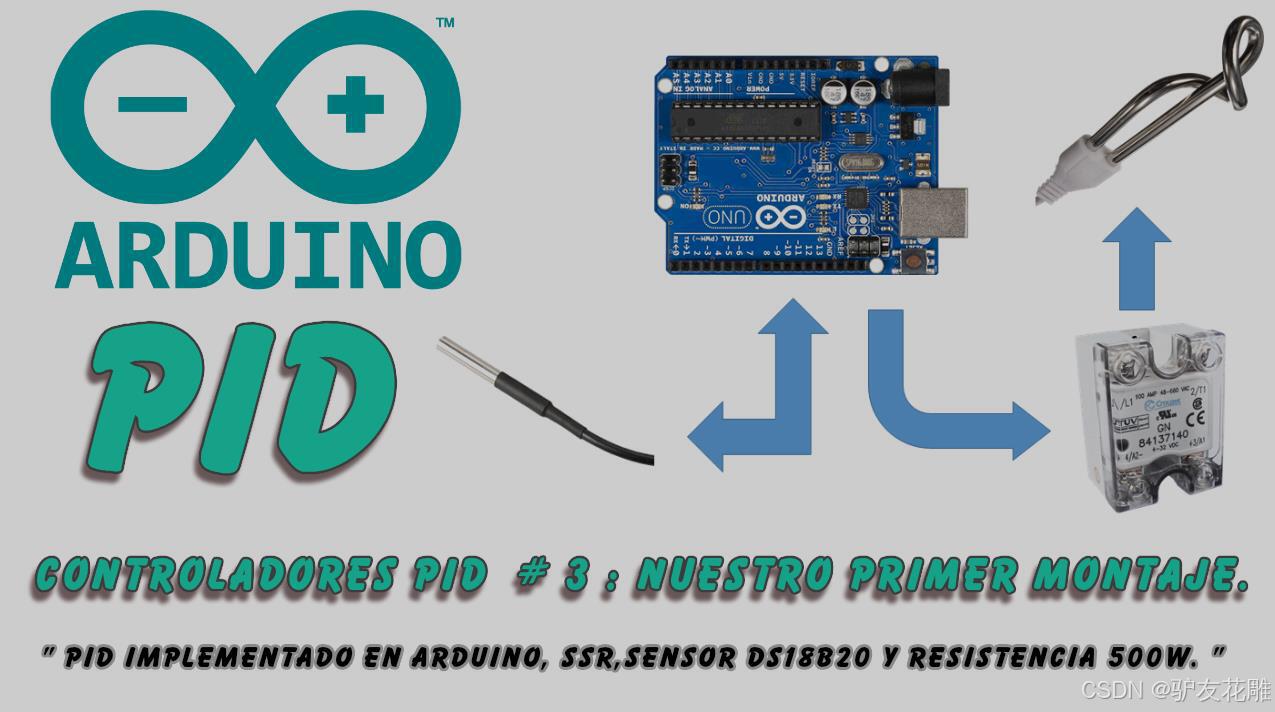

在 Arduino 系统中，PID 算法主要用于对各种物理量（如温度、速度、位置等）进行精确控制。例如，通过连接温度传感器到 Arduino，利用 PID 算法可以精准控制加热或制冷设备，使温度稳定在设定值；在电机控制中，PID 可以根据目标速度和实际速度的偏差来调整电机的驱动信号，实现稳定的转速控制。
主要特点
1、实时反馈控制：PID控制器能够实时处理系统误差，通过比例、积分和微分三部分的调节，快速响应外部扰动，保持系统的稳定性。
2、简单易用：PID控制算法相对简单，易于实现和调试，适合大多数嵌入式系统和实时控制应用。
3、适应性强：PID控制器可以根据系统的动态特性进行调整，适应不同的负载和工作条件，保持良好的控制效果。
4、高精度控制：PID控制能够快速且准确地调整电机速度，确保电机在各种工况下都能稳定地达到设定速度，减少稳态误差。
5、良好的动态响应：通过调整比例、积分和微分参数，控制系统能够快速响应速度变化，适应负载变化和外部扰动，保持系统的稳定性。
应用场景
1、机器人运动控制：在机器人技术中，基于速度闭环的PID控制可以用于电机的速度调节，实现精确的运动控制，提高机器人的灵活性和稳定性。
2、自动化生产线：在自动化设备中，如传送带和机械手臂，PID控制能够确保各个设备的速度稳定，提高生产效率和产品质量。
3、电动工具：在电动工具（如电钻、切割机等）中，PID控制可以实现对电机转速的精确调节，满足不同工作条件的需要。
4、风扇和泵控制：在风扇和水泵等设备中，PID控制能够根据需求自动调节转速，提供适合的流量和风速，提高系统的能效。
5、电动车辆：在电动交通工具中，速度闭环PID控制可以用于电机的速度调节，提升驾驶的平顺性和安全性。
需要注意的事项
1、参数调试：PID控制器的效果高度依赖于参数设置，开发者需要进行细致的调试，以防止系统震荡或响应不及时。
2、传感器校准：使用PID控制时，需要定期校准传感器，以确保数据准确性，特别是在不同的环境条件下使用时。
3、数据融合：在控制中，可以考虑使用数据融合算法（如互补滤波或卡尔曼滤波）来提高姿态估计的稳定性和准确性。
4、电源管理：确保电源供应稳定且符合电机的工作要求，以避免电压波动对电机驱动性能造成影响。
5、热管理：设计合适的散热方案，以防止电机和驱动器过热，影响系统性能和寿命。
一、主要特点
（一）平衡控制机制

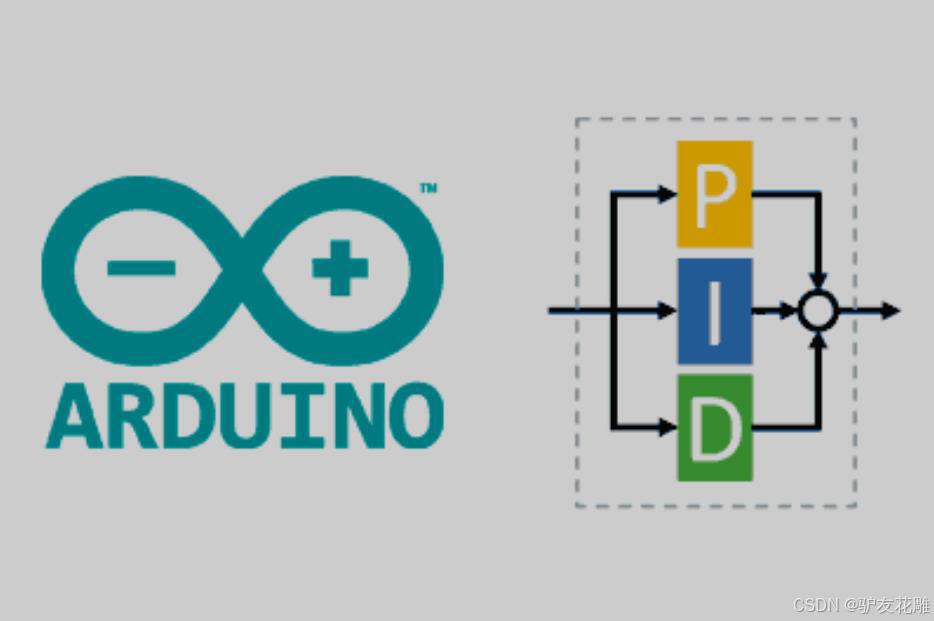

PID 控制核心原理
基于 PID（比例 - 积分 - 微分）控制算法实现平衡控制。比例项（P）根据小车的倾斜角度误差快速调整电机驱动力，使小车能够快速响应倾斜状态，恢复平衡。例如，当小车向左倾斜时，比例项会驱动电机产生向右的力，纠正倾斜。积分项（I）用于消除稳态误差，确保小车长时间稳定在平衡位置。微分项（D）预测倾斜角度误差的变化趋势，提前进行调整，增强系统的稳定性和响应速度，避免小车在平衡过程中出现振荡。
实时姿态感知与调整
配备高精度传感器（如陀螺仪和加速度计）来实时感知小车的姿态，包括倾斜角度和角速度。这些传感器将数据实时反馈给 PID 控制系统，控制系统根据反馈信息不间断地调整电机输出，以保持小车在各种情况下的平衡。例如，在不平坦的路面或受到外力碰撞时，小车能够基于实时感知的数据迅速调整平衡。
（二）动态斜坡适应特性
斜坡行驶稳定性
具有出色的动态斜坡适应能力。当小车遇到斜坡时，系统能够自动识别斜坡的坡度和方向。通过对传感器数据的分析和 PID 参数的动态调整，使小车在斜坡上也能保持平衡并稳定行驶。例如，在爬坡过程中，小车可以根据坡度自动调整电机的驱动力和平衡控制策略，防止向后倾倒。
自适应学习能力
这种小车还具备一定的自适应学习能力。在多次行驶于不同坡度的斜坡后，系统能够学习和优化控制策略，更好地适应各种斜坡情况。例如，通过记录和分析每次在斜坡上的行驶数据，如倾斜角度变化、电机驱动力调整等，系统可以对后续的斜坡行驶进行更精准的控制。
（三）系统综合性能
运动控制灵活性
除了平衡控制，还能实现灵活的运动控制。可以控制小车的行驶速度，并且能够进行前进、后退、转弯等多种运动方式。在运动过程中，平衡控制和运动控制相互配合，确保小车在完成各种动作的同时保持平衡。例如，在转弯时，系统会同时调整左右电机的速度，并且根据转弯产生的倾斜角度变化进行平衡控制。
系统稳定性和抗干扰性
系统具有较高的稳定性，能够在一定范围内抵抗外部干扰并保持平衡。无论是外界的碰撞、地面的颠簸，还是电机性能的微小变化，都能通过 PID 控制和动态斜坡适应机制进行补偿。例如，在有风吹动或者负载变化的情况下，小车依然能够稳定行驶。
二、应用场景
（一）教育与科研领域
教学实验平台
作为自动控制原理课程的教学实验平台，学生可以通过观察和调整 PID 参数，深入理解平衡控制和动态系统适应的原理。例如，在大学的自动化专业实验课程中，学生可以利用这种小车进行实验，研究不同 PID 参数对小车在斜坡上平衡和运动的影响，从而加深对控制系统的理解。
机器人研究原型
可作为机器人平衡控制研究的原型。研究人员可以在小车上测试新的控制算法和传感器技术，为开发更复杂的双足或多足机器人的平衡系统提供参考。例如，在研究双足机器人在复杂地形行走的平衡问题时，平衡小车的动态斜坡适应机制可以为双足机器人的研发提供借鉴。
（二）智能交通与物流
小型物流运输车辆
在物流仓库等室内环境下，可作为小型的运输工具。它能够在搬运较轻的货物时保持平衡并灵活地穿梭于货架之间，通过动态斜坡适应能力，可以在仓库内有斜坡的通道上稳定运输货物。例如，在自动化仓库中，小车可以根据仓库的地形，包括斜坡和台阶，自动调整行驶方式，提高物流效率。
智能交通设备辅助
在智能交通系统中，作为一种辅助设备用于交通数据采集或安全巡逻。例如，在一些复杂的交通场景（如山区道路、地下停车场斜坡等），小车可以稳定地行驶，收集交通数据，如路面状况、车辆流量等，或者用于检查道路设施的安全情况。
（三）娱乐与消费电子领域
玩具与遥控设备
作为一种高科技玩具，能给消费者带来乐趣。用户可以通过遥控器控制小车的运动，体验其在斜坡上的平衡和行驶功能。例如，在玩具市场上，带有酷炫外观和多种控制模式的动态斜坡适应平衡小车可以吸引儿童和科技爱好者。
个人交通工具（概念）
在未来交通概念中，有可能发展成为一种个人交通工具。它的平衡特性可以为用户提供稳定的骑行体验，并且通过动态斜坡适应能力，能够在各种路况下安全行驶。不过，这还需要在安全、法规等方面进行进一步的研究和完善。
三、需要注意的事项
（一）PID 参数调整
参数调试难度
PID 参数的调试是一个复杂的过程。不同的小车结构、电机性能、传感器精度等因素都会影响 PID 参数的选择。对于初学者来说，可能需要花费大量的时间和精力来找到合适的参数组合。例如，在一个新搭建的平衡小车上，确定比例系数、积分时间和微分时间的合适值可能需要进行多次试验。
参数自适应范围限制
虽然系统具有一定的动态调节能力，但 PID 参数的自适应范围是有限的。在极端工况下，如非常陡峭的斜坡、过重的负载等情况下，可能需要手动干预或者重新设计控制策略。例如，当小车上放置了超过设计承载能力的重物时，仅仅依靠 PID 参数的自适应调整可能无法保证小车的平衡。
（二）传感器精度与可靠性
传感器误差影响
用于感知小车姿态的传感器（如陀螺仪、加速度计）的精度直接影响系统的控制效果。如果传感器存在误差，可能会导致小车的平衡控制出现偏差。例如，陀螺仪的零点漂移会使小车误认为自己处于倾斜状态，从而产生不必要的调整动作。
传感器故障应对
要考虑传感器故障的情况。一旦传感器出现故障，可能会使小车失去平衡控制能力。因此，需要设计传感器故障检测和容错机制。例如，可以采用冗余传感器或者通过软件算法对传感器数据进行合理性检查，当发现传感器故障时，能够采取安全措施，如停止小车运动。
（三）安全与稳定性
运行速度与稳定性权衡
在追求小车快速运动的同时，要注意平衡和稳定性。过高的速度可能会导致小车在遇到干扰时无法及时恢复平衡，增加倾倒的风险。例如，在设计小车的运动模式时，要根据小车的结构和控制性能，合理设定最高速度限制。
安全防护措施
要为平衡小车配备必要的安全防护措施。由于小车在运动过程中可能会因为各种原因倾倒，为了避免对周围环境和人员造成伤害，可以安装防护栏、缓冲装置等。例如，在玩具平衡小车上，设置柔软的外壳作为缓冲，防止碰撞时造成损坏。
1、基本平衡控制
#include <Wire.h>
#include <MPU6050.h>
#include <PID_v1.h>
// 定义传感器和电机引脚
MPU6050 mpu;
const int motorPinLeft = 9;
const int motorPinRight = 10;
// PID 控制参数
double setpoint, input, output;
double Kp = 2, Ki = 5, Kd = 1;
// 创建 PID 控制器对象
PID pid(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);
void setup() {
Serial.begin(9600);
Wire.begin();
mpu.initialize();
setpoint = 0; // 目标角度（水平位置）
pid.SetMode(AUTOMATIC);
}
void loop() {
// 读取传感器数据
int16_t ax, ay, az, gx, gy, gz;
mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
// 计算倾斜角度
input = atan2(ay, az) * 180 / PI;
// 计算 PID 输出
pid.Compute();
// 控制电机
int baseSpeed = 150; // 基础速度
int leftSpeed = baseSpeed + output;
int rightSpeed = baseSpeed - output;
analogWrite(motorPinLeft, constrain(leftSpeed, 0, 255));
analogWrite(motorPinRight, constrain(rightSpeed, 0, 255));
// 输出调试信息
Serial.print("Tilt: ");
Serial.print(input);
Serial.print(" Output: ");
Serial.println(output);
delay(100);
}
2、动态调整目标倾斜角度
#include <Wire.h>
#include <MPU6050.h>
#include <PID_v1.h>
// 定义传感器和电机引脚
MPU6050 mpu;
const int motorPinLeft = 9;
const int motorPinRight = 10;
// PID 控制参数
double setpoint, input, output;
double Kp = 2, Ki = 5, Kd = 1;
// 创建 PID 控制器对象
PID pid(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);
void setup() {
Serial.begin(9600);
Wire.begin();
mpu.initialize();
setpoint = 0; // 初始目标角度
pid.SetMode(AUTOMATIC);
}
void loop() {
// 读取传感器数据
int16_t ax, ay, az, gx, gy, gz;
mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
// 计算倾斜角度
input = atan2(ay, az) * 180 / PI;
// 根据加速度变化动态调整目标角度
if (ax > 10000) { // 假设 ax 大于 10000 表示向前倾斜
setpoint = 5; // 调整目标角度
} else if (ax < -10000) { // 假设 ax 小于 -10000 表示向后倾斜
setpoint = -5; // 调整目标角度
} else {
setpoint = 0; // 恢复基础目标角度
}
// 计算 PID 输出
pid.Compute();
// 控制电机
int baseSpeed = 150; // 基础速度
int leftSpeed = baseSpeed + output;
int rightSpeed = baseSpeed - output;
analogWrite(motorPinLeft, constrain(leftSpeed, 0, 255));
analogWrite(motorPinRight, constrain(rightSpeed, 0, 255));
// 输出调试信息
Serial.print("Tilt: ");
Serial.print(input);
Serial.print(" Setpoint: ");
Serial.print(setpoint);
Serial.print(" Output: ");
Serial.println(output);
delay(100);
}
3、带有加速度传感器的增强稳定性控制
#include <Wire.h>
#include <MPU6050.h>
#include <PID_v1.h>
// 定义传感器和电机引脚
MPU6050 mpu;
const int motorPinLeft = 9;
const int motorPinRight = 10;
// PID 控制参数
double setpoint, input, output;
double Kp = 2, Ki = 5, Kd = 1;
// 创建 PID 控制器对象
PID pid(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);
void setup() {
Serial.begin(9600);
Wire.begin();
mpu.initialize();
setpoint = 0; // 初始目标角度
pid.SetMode(AUTOMATIC);
}
void loop() {
// 读取传感器数据
int16_t ax, ay, az, gx, gy, gz;
mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
// 计算倾斜角度
input = atan2(ay, az) * 180 / PI;
// 动态调整目标角度
if (ax > 2000) {
setpoint += 1; // 向前调整目标角度
} else if (ax < -2000) {
setpoint -= 1; // 向后调整目标角度
}
setpoint = constrain(setpoint, -15, 15); // 限制目标角度范围
// 计算 PID 输出
pid.Compute();
// 控制电机
int baseSpeed = 150; // 基础速度
int leftSpeed = baseSpeed + output;
int rightSpeed = baseSpeed - output;
analogWrite(motorPinLeft, constrain(leftSpeed, 0, 255));
analogWrite(motorPinRight, constrain(rightSpeed, 0, 255));
// 输出调试信息
Serial.print("Tilt: ");
Serial.print(input);
Serial.print(" Setpoint: ");
Serial.print(setpoint);
Serial.print(" Output: ");
Serial.println(output);
delay(100);
}
要点解读
传感器数据读取：
使用 MPU6050 传感器读取加速度和陀螺仪数据，以计算小车的倾斜角度。通过 atan2() 函数将加速度数据转换为角度，方便进行姿态控制。
PID 控制实现：
每个示例中都有一个 PID 控制器。目标角度（setpoint）是小车保持平衡的理想状态，而当前姿态角度（input）是通过传感器读取的。PID 控制器通过计算误差来生成控制输出（output），以调整电机的转速。
动态目标调整：
在第二个示例中，根据加速度传感器的 x 轴值动态调整目标角度。如果小车向前倾斜，目标角度略微向前调整；如果向后倾斜，目标角度略微向后调整。这种动态调整可以提高小车在斜坡上的稳定性。
增强稳定性控制：
第三个示例通过增加目标角度的动态调整，使小车在斜坡上保持更好的平衡。通过限制目标角度的范围，可以防止过度调整导致不稳定。
电机控制逻辑：
使用 analogWrite() 函数控制电机的功率输出。基础速度设置为 150，PID 输出用于动态调整电机的功率，以实现自平衡和姿态控制。
实时监控与调试：
使用 Serial.print 输出当前的倾斜角度、目标角度和 PID 输出，便于调试和监控小车的运行状态。通过观察这些数据，可以调整 PID 参数，以优化控制表现。
4、基础平衡小车控制
#include <Wire.h>
#include <PID_v1.h>
// GYRO 和电机引脚
const int gyroPin = A0; // 传感器引脚
const int motorLeft = 9; // 左电机引脚
const int motorRight = 10; // 右电机引脚
// PID 参数
double setpoint = 0; // 目标倾斜角度（水平）
double input, output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0;
// 创建 PID 控制对象
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);
void setup() {
Serial.begin(9600);
pinMode(motorLeft, OUTPUT);
pinMode(motorRight, OUTPUT);
myPID.SetMode(AUTOMATIC);
}
void loop() {
// 读取传感器（假设为模拟值）
input = analogRead(gyroPin) * (5.0 / 1023.0) * 100; // 转换为度数
// 计算 PID 输出
myPID.Compute();
// 控制电机
controlMotors(output);
// 输出调试信息
Serial.print("Current Angle: ");
Serial.print(input);
Serial.print(" PID Output: ");
Serial.println(output);
delay(100);
}
void controlMotors(double power) {
if (power > 0) {
analogWrite(motorLeft, 255);
analogWrite(motorRight, 255 - power);
} else {
analogWrite(motorLeft, 255 + power);
analogWrite(motorRight, 255);
}
}
要点解读
基础结构：初始化传感器和电机引脚，设置 PID 控制器。
传感器读取：从陀螺仪获取当前倾斜角度（以度为单位）。
PID 控制：根据倾斜角度计算 PID 输出，以调整小车的电机功率。
电机控制：通过 controlMotors() 函数控制电机，以维持平衡。
调试输出：通过串口输出当前角度和 PID 输出，便于监测和调试。
5、动态斜坡适应（基础）
#include <Wire.h>
#include <PID_v1.h>
// GYRO 和电机引脚
const int gyroPin = A0; // 传感器引脚
const int motorLeft = 9; // 左电机引脚
const int motorRight = 10; // 右电机引脚
// PID 参数
double setpoint = 0; // 目标倾斜角度
double input, output;
double Kp = 3.0, Ki = 0.5, Kd = 0.1;
// 创建 PID 控制对象
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);
void setup() {
Serial.begin(9600);
pinMode(motorLeft, OUTPUT);
pinMode(motorRight, OUTPUT);
myPID.SetMode(AUTOMATIC);
}
void loop() {
// 读取传感器（假设为模拟值）
input = analogRead(gyroPin) * (5.0 / 1023.0) * 100; // 转换为度数
// 动态调整目标倾斜角度
if (input > 5) { // 当倾斜角度大于5度
setpoint = 5; // 设置目标角度为5度
} else if (input < -5) { // 当倾斜角度小于-5度
setpoint = -5; // 设置目标角度为-5度
} else {
setpoint = 0; // 回到水平
}
// 计算 PID 输出
myPID.Compute();
// 控制电机
controlMotors(output);
// 输出调试信息
Serial.print("Current Angle: ");
Serial.print(input);
Serial.print(" Setpoint: ");
Serial.print(setpoint);
Serial.print(" PID Output: ");
Serial.println(output);
delay(100);
}
void controlMotors(double power) {
if (power > 0) {
analogWrite(motorLeft, 255);
analogWrite(motorRight, 255 - power);
} else {
analogWrite(motorLeft, 255 + power);
analogWrite(motorRight, 255);
}
}
要点解读
动态目标调整：根据当前倾斜角度动态调整目标倾斜角度，实现对斜坡的适应。
PID 控制：计算 PID 输出以调节电机功率，保持小车平衡。
传感器读取：使用陀螺仪读取当前倾斜角度。
电机控制：通过 controlMotors() 函数控制电机功率，确保小车在斜坡上稳定。
调试输出：通过串口输出当前角度、目标角度和 PID 输出，便于监测和调试。
6、高级动态斜坡适应控制
#include <Wire.h>
#include <PID_v1.h>
// GYRO 和电机引脚
const int gyroPin = A0; // 传感器引脚
const int motorLeft = 9; // 左电机引脚
const int motorRight = 10; // 右电机引脚
// PID 参数
double setpoint = 0; // 目标倾斜角度
double input, output;
double Kp = 2.0, Ki = 0.5, Kd = 0.1;
// 创建 PID 控制对象
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);
void setup() {
Serial.begin(9600);
pinMode(motorLeft, OUTPUT);
pinMode(motorRight, OUTPUT);
myPID.SetMode(AUTOMATIC);
}
void loop() {
// 读取传感器（假设为模拟值）
input = analogRead(gyroPin) * (5.0 / 1023.0) * 100; // 转换为度数
// 动态调整目标倾斜角度
if (input > 10) {
setpoint = 10; // 允许的最大倾斜角度
} else if (input < -10) {
setpoint = -10; // 允许的最小倾斜角度
} else {
setpoint = 0; // 水平状态
}
// 计算 PID 输出
myPID.Compute();
// 控制电机
controlMotors(output);
// 输出调试信息
Serial.print("Current Angle: ");
Serial.print(input);
Serial.print(" Setpoint: ");
Serial.print(setpoint);
Serial.print(" PID Output: ");
Serial.println(output);
delay(100);
}
void controlMotors(double power) {
if (power > 0) {
analogWrite(motorLeft, 255);
analogWrite(motorRight, 255 - power);
} else {
analogWrite(motorLeft, 255 + power);
analogWrite(motorRight, 255);
}
}
要点解读
高级动态调整：根据当前倾斜角度动态调整目标倾斜角度，允许小车在一定范围内倾斜（±10度）。
PID 控制：计算 PID 输出以保持小车在斜坡上的平衡。
传感器读取：读取当前倾斜角度，实现实时反馈。
电机控制：通过 controlMotors() 函数控制电机，确保小车稳定。
调试输出：通过串口输出当前角度、目标角度和 PID 输出，便于监测和调试。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
