Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

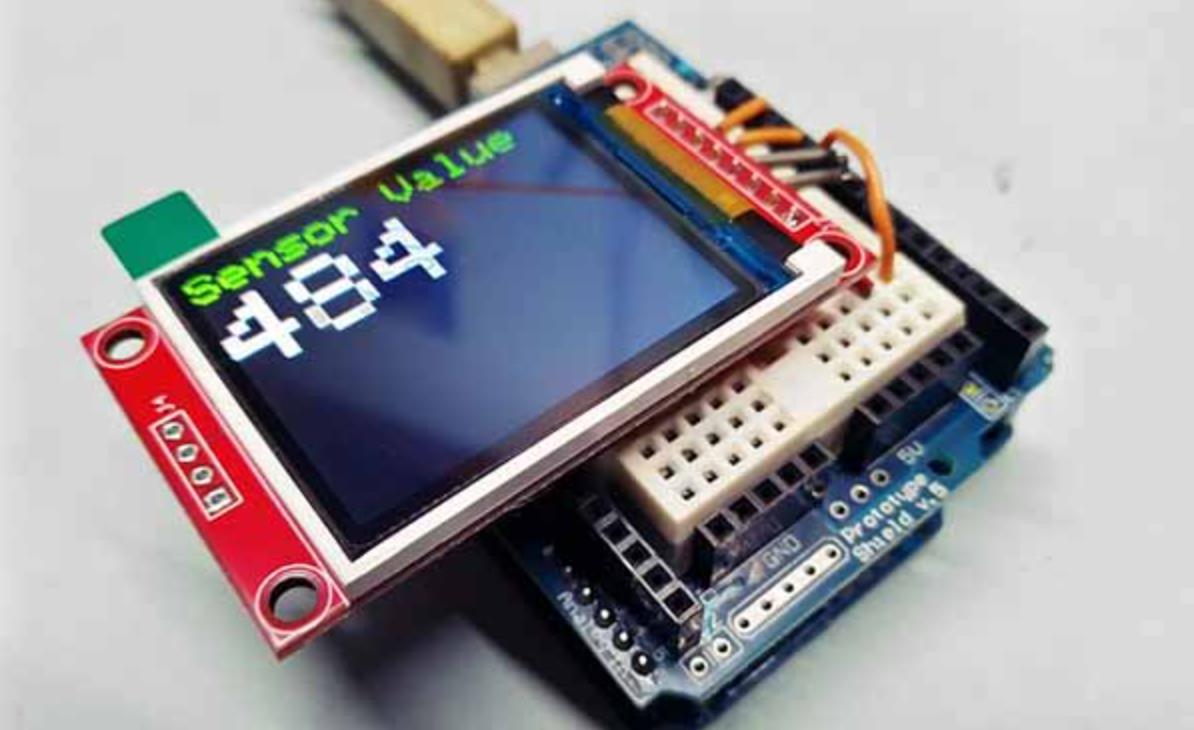

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：
一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。
二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。
三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。
主要特点
- 视觉效果丰富
色彩动态变化：动态彩色光圈渐变能够实现多种色彩之间的平滑过渡，如从红色渐变为橙色，再到黄色等。这种色彩的动态变化可以营造出绚丽多彩、梦幻般的视觉效果，极大地吸引人们的注意力。
光圈动态调整：光圈的大小、形状也可以动态变化，例如光圈可以逐渐扩大或缩小，或者呈现出闪烁、旋转等动态效果，与色彩的渐变相结合，进一步增强视觉冲击力。 - 可编程控制
参数灵活设置：借助 Arduino 强大的编程能力，可以对光圈渐变的速度、方向、色彩组合等参数进行精确控制。开发者可以根据不同的需求，通过修改代码来调整这些参数，实现多样化的视觉效果。
实时响应变化：能够实时响应外界输入或程序内部的变化。例如，结合传感器（如光线传感器、声音传感器），根据环境光线的强弱或声音的大小来动态调整光圈渐变的效果，增加交互性和趣味性。 - 与 TFT 屏幕适配性好
高分辨率显示：TFT 屏幕具有较高的分辨率和色彩显示能力，能够清晰、细腻地呈现动态彩色光圈渐变的效果。色彩过渡自然，不会出现明显的色阶断层，保证了视觉效果的质量。
多种显示模式支持：可以根据 TFT 屏幕的特性，采用不同的显示模式来实现光圈渐变，如全屏显示、局部显示等，满足不同应用场景的需求。
应用场景
- 艺术装置与展览
艺术展览展示：在艺术展览中，动态彩色光圈渐变可以作为独立的艺术作品展示，或者与其他艺术元素相结合，营造出独特的艺术氛围。例如，在一个现代艺术展览中，通过多个 Arduino TFT 屏幕展示不同风格的动态彩色光圈渐变，吸引观众的目光，让观众沉浸在艺术的氛围中。
公共艺术装置：在城市的公共空间，如广场、公园等，设置带有动态彩色光圈渐变效果的艺术装置。这些装置不仅可以美化环境，还能为城市增添科技感和艺术气息，成为城市的新地标。 - 娱乐场所
酒吧、俱乐部：在酒吧、俱乐部等娱乐场所，动态彩色光圈渐变可以作为灯光效果的一部分，与音乐节奏相配合。例如，随着音乐的节奏，光圈的大小、颜色和渐变速度发生变化，营造出热烈、激情的氛围，增强顾客的娱乐体验。
主题公园游乐设施：在主题公园的游乐设施中，如过山车、旋转木马等，使用动态彩色光圈渐变来增加游乐设施的趣味性和吸引力。当游客乘坐游乐设施时，周围的 TFT 屏幕上显示出动态的彩色光圈渐变，让游客仿佛置身于一个奇幻的世界中。 - 智能家居
氛围营造：在智能家居系统中，通过 Arduino TFT 屏幕实现动态彩色光圈渐变，可以根据不同的场景需求营造出不同的氛围。例如，在夜晚睡觉时，可以设置为柔和的蓝色光圈渐变，帮助人们放松身心；在聚会时，可以设置为鲜艳的彩色光圈渐变，营造出欢快的氛围。
智能照明辅助：与智能照明系统相结合，作为辅助照明效果。例如，在主照明开启或关闭时，通过动态彩色光圈渐变来提示用户，增加家居的科技感和人性化设计。 - 教育领域
科普展示：在科技馆、学校的实验室等场所，用于科普展示。通过动态彩色光圈渐变的演示，向学生介绍色彩理论、光学原理等知识，让学生更加直观地理解这些抽象的概念。
编程教学：作为编程教学的实践项目，让学生通过编写代码来实现动态彩色光圈渐变的效果。这不仅可以提高学生的编程能力，还能培养学生的创新思维和实践能力。
需要注意的事项
- 硬件方面
电源供应：动态彩色光圈渐变的实现需要稳定的电源供应。由于 TFT 屏幕和 Arduino 在工作时会消耗一定的电量，特别是在显示高亮度、动态变化的画面时，电量消耗会更大。因此，要确保电源的输出功率足够，避免因电源不足导致屏幕闪烁或设备不稳定。
散热问题：长时间运行动态彩色光圈渐变效果可能会导致 TFT 屏幕和 Arduino 发热。过热会影响设备的性能和寿命，甚至可能导致设备损坏。因此，要注意设备的散热设计，可以采用散热片、风扇等散热措施。 - 软件方面
代码优化：实现动态彩色光圈渐变需要编写相应的代码，代码的优化至关重要。要避免代码中出现不必要的循环和计算，以提高程序的运行效率，减少 CPU 的占用率，确保光圈渐变效果的流畅性。
色彩管理：在编程过程中，要合理管理色彩的渐变过程。不同的色彩模式（如 RGB、HSV）对色彩的表示方式不同，选择合适的色彩模式可以更方便地实现色彩的渐变效果。同时，要注意色彩的搭配和过渡，避免出现色彩不协调的情况。 - 安全方面
电气安全：在连接硬件设备时，要注意电气安全，避免触电事故。确保所有的电气连接牢固，没有松动或短路的情况。
光线安全：动态彩色光圈渐变可能会产生较强的光线，特别是在使用高亮度的 TFT 屏幕时。要避免光线对人眼造成伤害，特别是对于长时间暴露在这种光线下的人群。可以通过调整屏幕亮度、设置合适的显示时间等方式来保障光线安全。
1、工业设备状态指示
功能：通过光圈颜色变化反映设备温度状态（正常→预警→报警）
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
}
void loop() {
// 模拟温度状态变化
statusIndicator(120, 120, 60, 0x07E0, 0xF800, 0x001F, 2000); // 绿→红渐变
delay(5000); // 等待5秒后重复
}
void statusIndicator(int cx, int cy, int radius, uint16_t colorNormal, uint16_t colorWarning, uint16_t colorAlarm, int duration) {
int steps = 120;
float tStep = 1.0 / steps;
for (int i = 0; i < steps; i++) {
float t = (i * tStep) % 1.0;
uint16_t color;
if (t < 0.33) color = interpolateColor(colorNormal, colorWarning, t / 0.33); // 正常→预警
else if (t < 0.66) color = interpolateColor(colorWarning, colorAlarm, (t - 0.33) / 0.33); // 预警→报警
else color = colorAlarm; // 保持报警色
drawCircleSegment(cx, cy, radius, i * 3, 3, color);
delay(duration / steps);
}
}
uint16_t interpolateColor(uint16_t c1, uint16_t c2, float t) {
int r = ((c1 >> 11) & 0x1F) * (1 - t) + ((c2 >> 11) & 0x1F) * t;
int g = ((c1 >> 5) & 0x3F) * (1 - t) + ((c2 >> 5) & 0x3F) * t;
int b = (c1 & 0x1F) * (1 - t) + (c2 & 0x1F) * t;
return (r << 11) | (g << 5) | b;
}
void drawCircleSegment(int cx, int cy, int radius, int startAngle, int endAngle, uint16_t color) {
tft.fillCircleHelper(cx, cy, radius, startAngle, endAngle - startAngle, color);
}
要点解读：
颜色分段控制：通过if-else实现多段颜色渐变（正常→预警→报警）
时间比例分配：将总时间按比例分配给不同颜色段
硬件兼容性：使用fillCircleHelper()适配不同屏幕分辨率
2、智能家居环境感知
功能：根据空气质量指数（AQI）显示光圈颜色（优→良→轻度污染）
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
}
void loop() {
int aqi = random(0, 150); // 模拟AQI数据
uint16_t color;
if (aqi < 50) color = 0x07FF; // 蓝色（优）
else if (aqi < 100) color = 0xFFE0; // 黄色（良）
else color = 0xF800; // 红色（污染）
dynamicColorRing(120, 120, 80, color, 1000); // 单色渐变
delay(2000); // 等待2秒后更新
}
void dynamicColorRing(int cx, int cy, int radius, uint16_t color, int duration) {
int steps = 60;
float tStep = 1.0 / steps;
for (int i = 0; i < steps; i++) {
float t = i * tStep;
uint16_t dynamicColor = interpolateBrightness(color, t); // 亮度渐变
drawCircleSegment(cx, cy, radius, i * 6, 6, dynamicColor);
delay(duration / steps);
}
}
uint16_t interpolateBrightness(uint16_t color, float t) {
int r = ((color >> 11) & 0x1F) * t;
int g = ((color >> 5) & 0x3F) * t;
int b = (color & 0x1F) * t;
return (r << 11) | (g << 5) | b;
}
要点解读：
动态亮度调节：通过interpolateBrightness()实现颜色亮度渐变
数据驱动显示：结合传感器数据（如AQI）动态调整颜色
简化显示逻辑：单色渐变适用于状态指示类应用
3、艺术装置光影互动
功能：根据声音分贝值控制光圈旋转速度和颜色变化
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
}
void loop() {
int volume = analogRead(A0) / 1024.0 * 100; // 模拟声音分贝
int speed = map(volume, 0, 100, 10, 100); // 分贝→速度映射
int colorStep = map(volume, 0, 100, 1, 5); // 分贝→颜色变化步长
for (int i = 0; i < 360; i += colorStep) {
uint16_t color = hsvToRgb(i % 360, 100, 100); // HSV转RGB实现全色域渐变
drawFullCircle(120, 120, 80, color);
delay(speed);
}
}
uint16_t hsvToRgb(int h, int s, int v) {
// HSV转RGB算法（省略具体实现，可使用开源库）
return tft.color565(r, g, b); // 假设有color565函数
}
void drawFullCircle(int cx, int cy, int radius, uint16_t color) {
tft.fillCircle(cx, cy, radius, color);
}
要点解读：
HSV色域应用：通过HSV转RGB实现全色域渐变
动态参数映射：将声音分贝值映射为旋转速度和颜色变化步长
全屏刷新优化：使用fillCircle()替代逐点绘制，提升性能
技术要点总结
颜色插值算法：
RGB565色深下需注意分量范围（R:0-31, G:0-63, B:0-31）
使用线性插值实现平滑渐变
硬件性能优化：

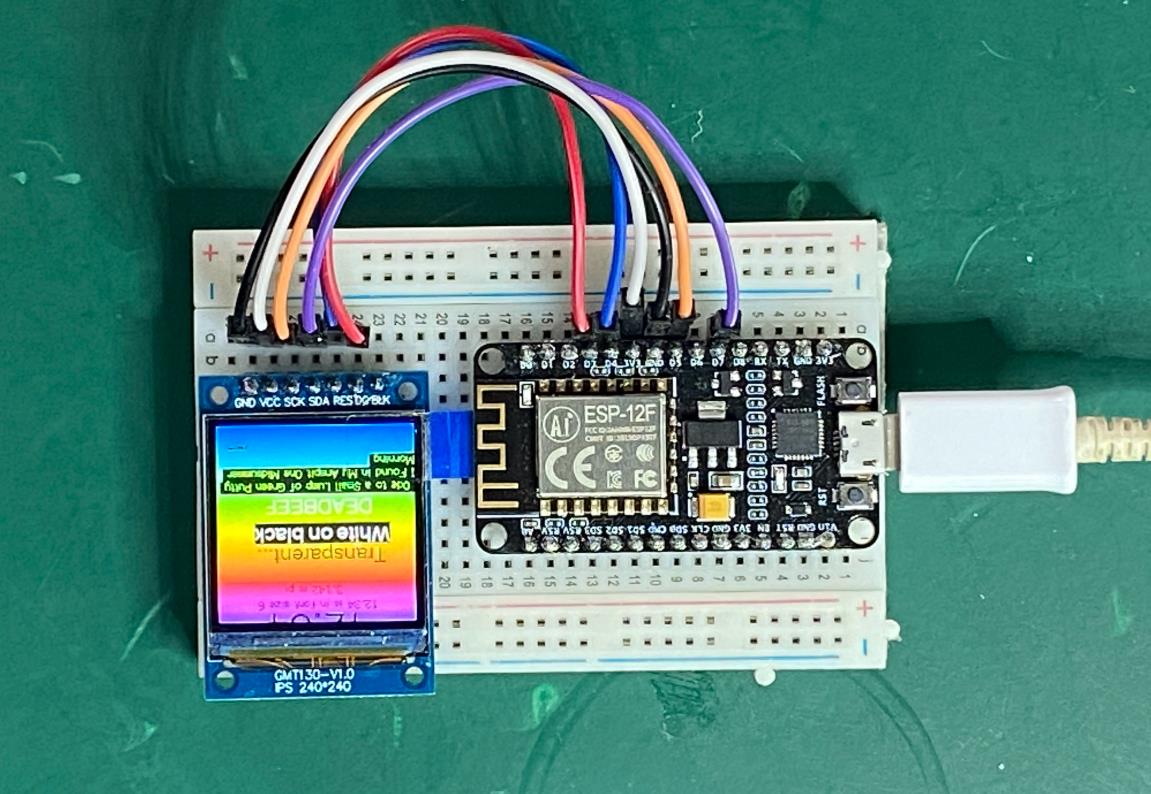

推荐使用ESP32（双核240MHz）或STM32F4系列（168MHz）
SPI时钟建议≥40MHz，显存带宽≥16MB/s
视觉效果调试：
通过高速相机（≥240fps）验证颜色过渡连续性
观察者距离屏幕30cm，持续观看10分钟无视觉疲劳
扩展应用方向：
医疗设备：心电图波形动态显示
汽车仪表：转速/速度指示环
虚拟现实：360°环境光模拟
4、基础动态彩色光圈渐变
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
void setup() {
tft.init();
tft.setRotation(1); // 设置屏幕方向
tft.fillScreen(TFT_BLACK); // 初始清屏为黑色
}
void loop() {
int centerX = tft.width() / 2; // 屏幕中心 X 坐标
int centerY = tft.height() / 2; // 屏幕中心 Y 坐标
for (int r = 0; r < max(tft.width(), tft.height()) / 2; r += 5) {
uint16_t color = tft.color565(random(255), random(255), random(255)); // 随机颜色
tft.drawCircle(centerX, centerY, r, color); // 绘制圆环
delay(50); // 控制动画速度
}
tft.fillScreen(TFT_BLACK); // 清屏
}
要点解读
核心功能：
使用 drawCircle 方法绘制从中心向外扩展的圆环。
每次绘制时生成随机颜色（RGB 随机值）。
动画完成后清屏并重新开始。
适用场景：
简单的艺术展示或测试环境。
不需要复杂的交互逻辑。
注意事项：
delay(50) 控制动画速度，可根据实际需求调整。
使用 fillScreen 清屏可能导致短暂闪烁，建议优化为部分刷新。
5、平滑渐变动态光圈
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
}
void loop() {
int centerX = tft.width() / 2;
int centerY = tft.height() / 2;
for (int r = 0; r < max(tft.width(), tft.height()) / 2; r++) {
uint8_t red = map(r, 0, max(tft.width(), tft.height()) / 2, 0, 255); // 红色渐变
uint8_t green = map(r, 0, max(tft.width(), tft.height()) / 2, 255, 0); // 绿色渐变
uint8_t blue = map(r, 0, max(tft.width(), tft.height()) / 2, 0, 255); // 蓝色渐变
uint16_t color = tft.color565(red, green, blue);
tft.drawCircle(centerX, centerY, r, color);
delay(20);
}
tft.fillScreen(TFT_BLACK);
}
要点解读
核心功能：
使用 map 函数根据半径大小动态生成 RGB 渐变颜色。
颜色从红色渐变到绿色再到蓝色，形成平滑过渡。
适用场景：
需要更高质量视觉效果的场合，如展览或舞台背景。
注意事项：
map 函数确保颜色渐变均匀，但可能需要根据具体需求调整映射范围。
动画速度可通过 delay(20) 调整，避免过快或过慢。
6、传感器触发动态光圈
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
const int sensorPin = A0; // 模拟输入引脚
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
pinMode(sensorPin, INPUT);
}
void loop() {
int sensorValue = analogRead(sensorPin); // 读取传感器值
if (sensorValue > 512) { // 触发条件
int centerX = tft.width() / 2;
int centerY = tft.height() / 2;
for (int r = 0; r < max(tft.width(), tft.height()) / 2; r += 5) {
uint16_t color = tft.color565(random(255), random(255), random(255));
tft.drawCircle(centerX, centerY, r, color);
delay(30);
}
tft.fillScreen(TFT_BLACK);
}
}
要点解读
核心功能：
使用模拟传感器（如光敏电阻或电位器）控制光圈动画的触发。
当传感器值超过阈值（如 512）时，启动动态光圈效果。
适用场景：
互动艺术装置或教育展示。
用户通过物理操作（如遮挡光线或旋转旋钮）触发动画。
注意事项：
确保传感器灵敏度适中，避免误触发或无法触发。
可以结合多个传感器实现更复杂的交互逻辑。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
