37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

在这里插入图片描述

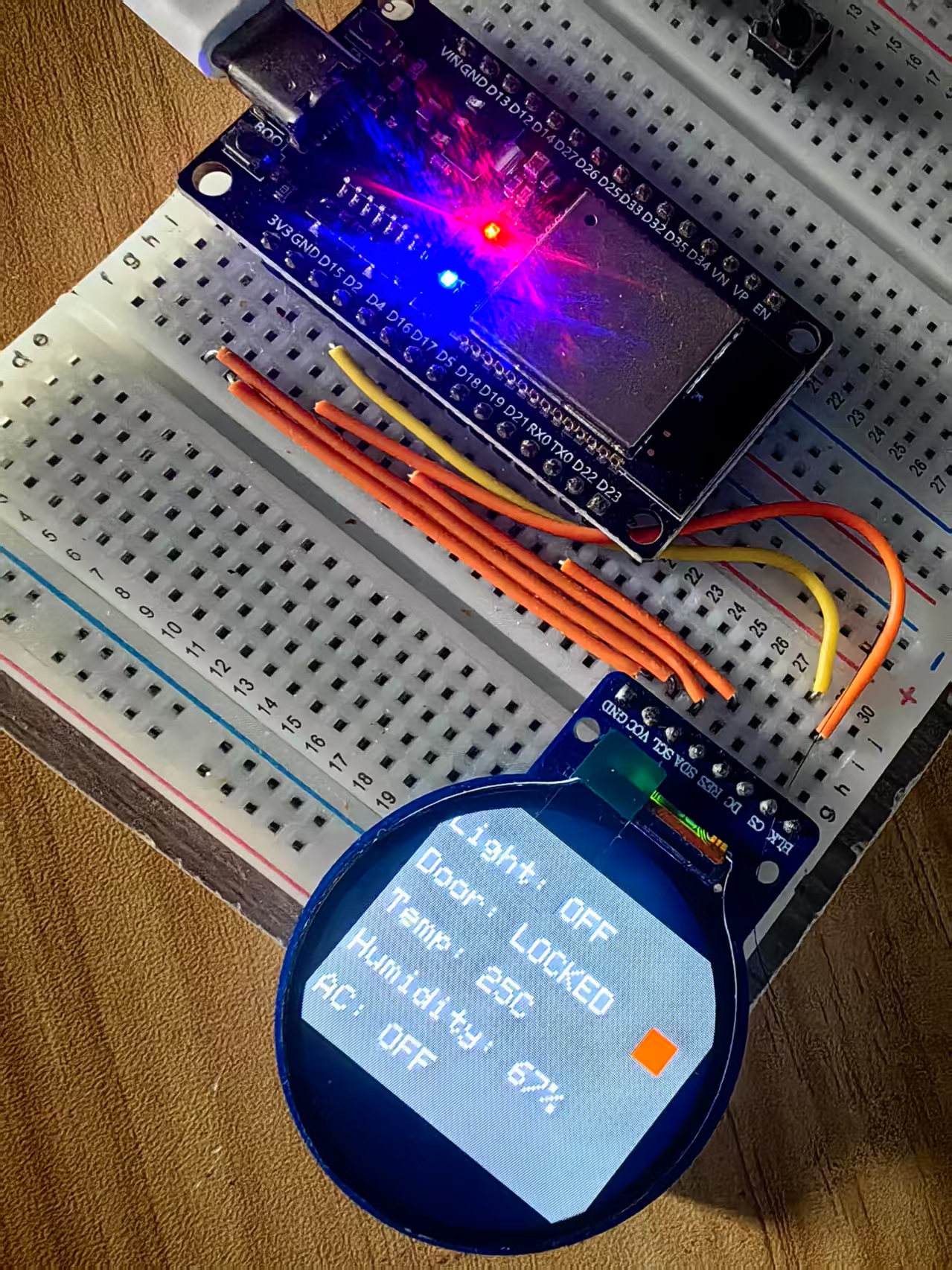

实验开发板使用ESP32

在这里插入图片描述

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

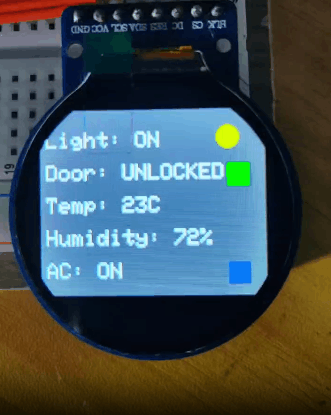

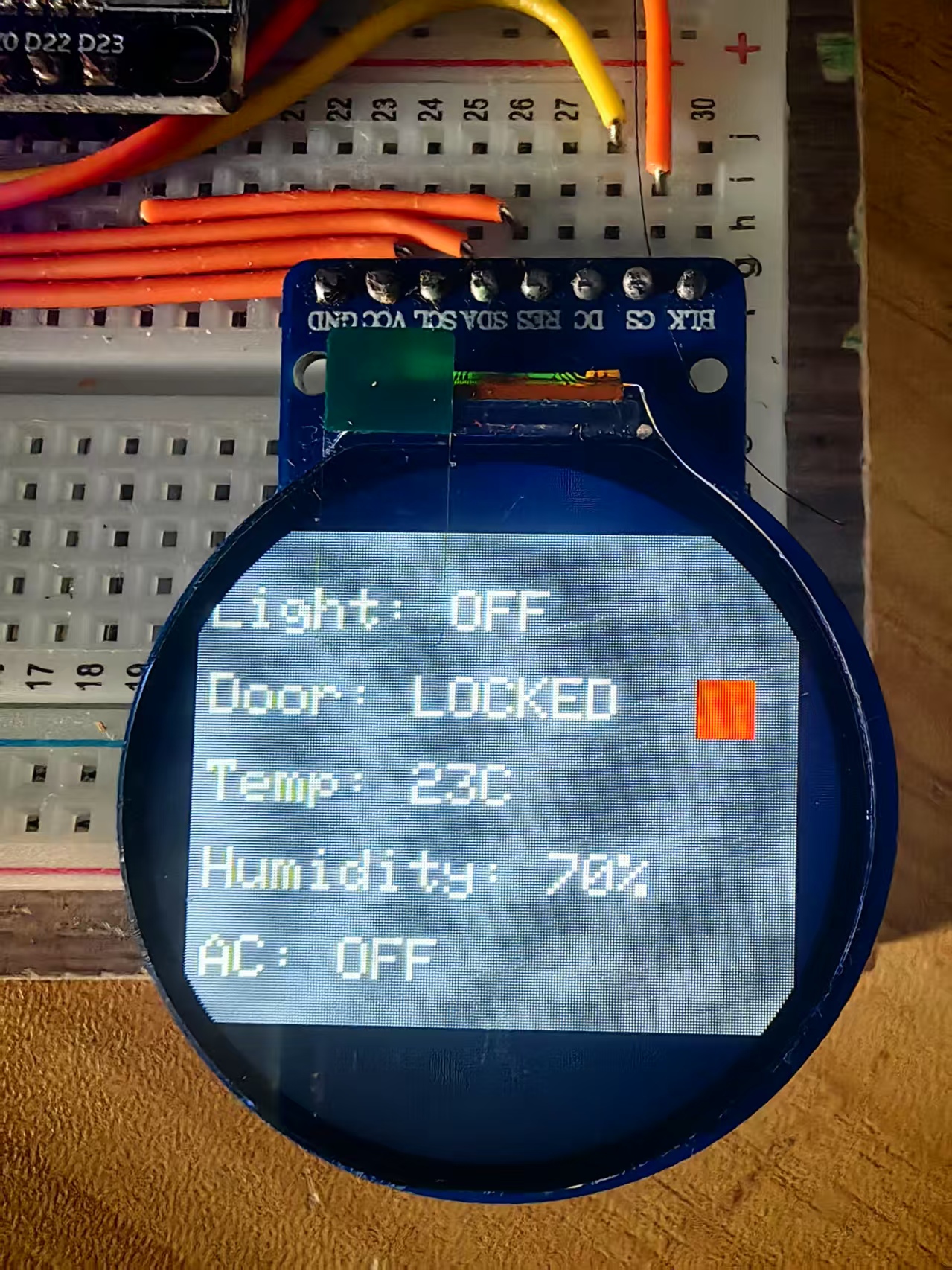

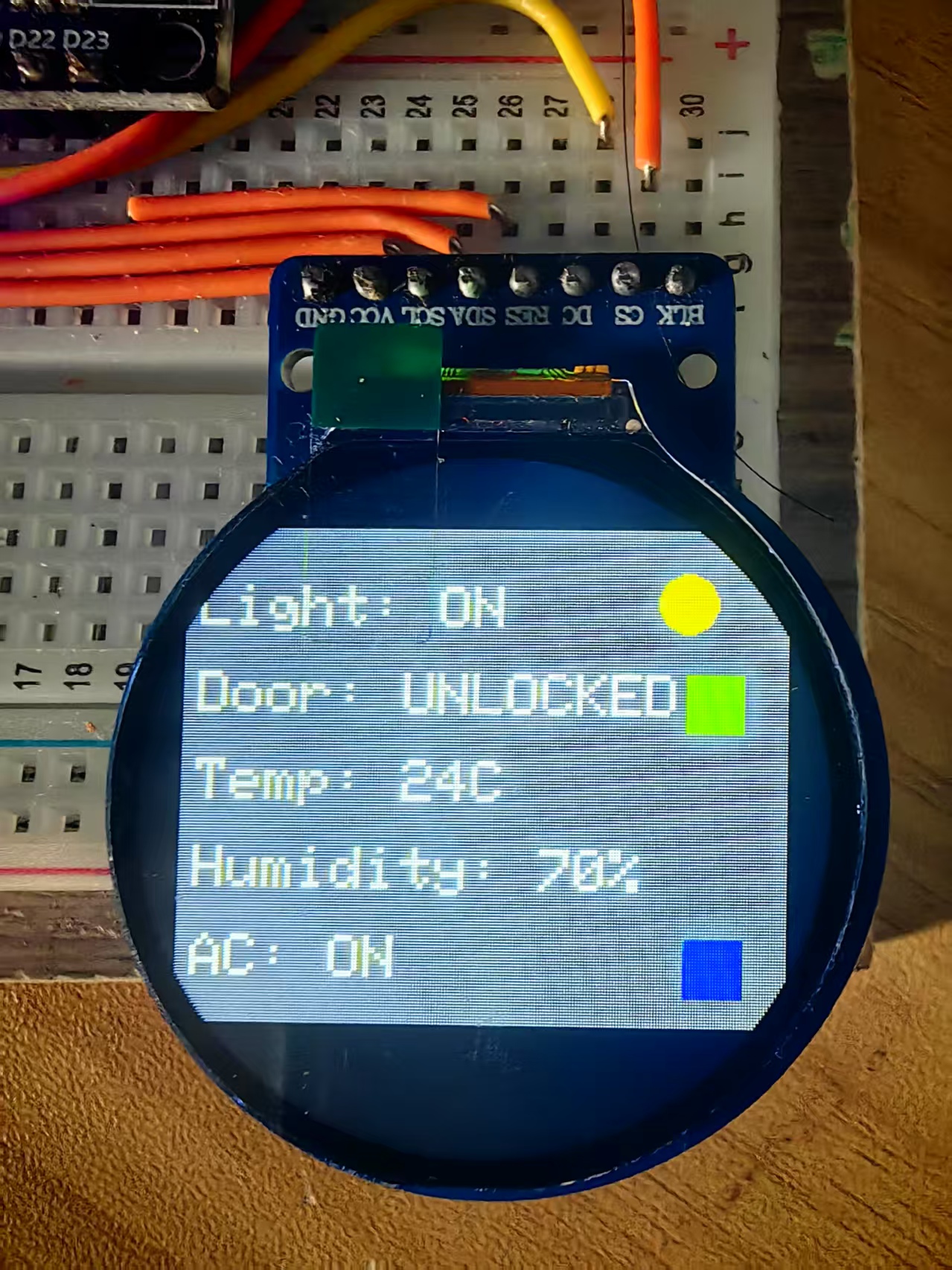

项目之一百一十一：ESP32+GC9A01之模拟智能家居状态面板

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百一十一：ESP32+GC9A01之模拟智能家居状态面板
*/

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include <TFT_eSPI.h>
#include "SPI.h"

// **屏幕宽高**
#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240

// **定义颜色**
#define TFT_GREY 0x5AEB  // 手动定义灰色

TFT_eSPI tft = TFT_eSPI();  // 初始化屏幕对象

// **设备状态**
bool lightOn = true;
bool doorLocked = false;
int temperature = 22;
int humidity = 55;
bool airConditionerOn = true;

// **定义界面绘制区域**
#define BOX_X 15
#define BOX_Y 25
#define BOX_WIDTH 210
#define BOX_HEIGHT 170

void setup() {
    Serial.begin(115200);
    tft.init();
    tft.setRotation(2);
    tft.fillScreen(TFT_BLACK);  // 初始化背景

    drawHomeStatus();  // **绘制初始界面**
}

void drawHomeStatus() {
    // **绘制背景框**
    tft.fillRect(BOX_X, BOX_Y, BOX_WIDTH, BOX_HEIGHT, TFT_GREY);

    tft.setTextColor(TFT_WHITE);
    tft.setTextSize(2);

    // **灯光状态**
    tft.setCursor(20, 45);
    if (lightOn) {
        tft.fillCircle(190, 50, 10, TFT_YELLOW);
        tft.print("Light: ON");
    } else {
        tft.fillCircle(190, 50, 10, TFT_GREY);
        tft.print("Light: OFF");
    }

    // **门锁状态**
    tft.setCursor(20, 75);
    if (doorLocked) {
        tft.fillRect(190, 75, 20, 20, TFT_RED);
        tft.print("Door: LOCKED");
    } else {
        tft.fillRect(190, 75, 20, 20, TFT_GREEN);
        tft.print("Door: UNLOCKED");
    }

    // **温度**
    tft.setCursor(20, 105);
    tft.print("Temp: " + String(temperature) + "C");

    // **湿度**
    tft.setCursor(20, 135);
    tft.print("Humidity: " + String(humidity) + "%");

    // **空调状态**
    tft.setCursor(20, 165);
    if (airConditionerOn) {
        tft.fillRect(190, 165, 20, 20, TFT_BLUE);
        tft.print("AC: ON");
    } else {
        tft.fillRect(190, 165, 20, 20, TFT_GREY);
        tft.print("AC: OFF");
    }
}

void loop() {
    delay(2000);

    // **模拟设备状态变化**
    lightOn = !lightOn;
    doorLocked = !doorLocked;
    temperature += random(-1, 2);
    humidity += random(-2, 3);
    airConditionerOn = !airConditionerOn;

    drawHomeStatus();  // **更新界面**
}
