Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

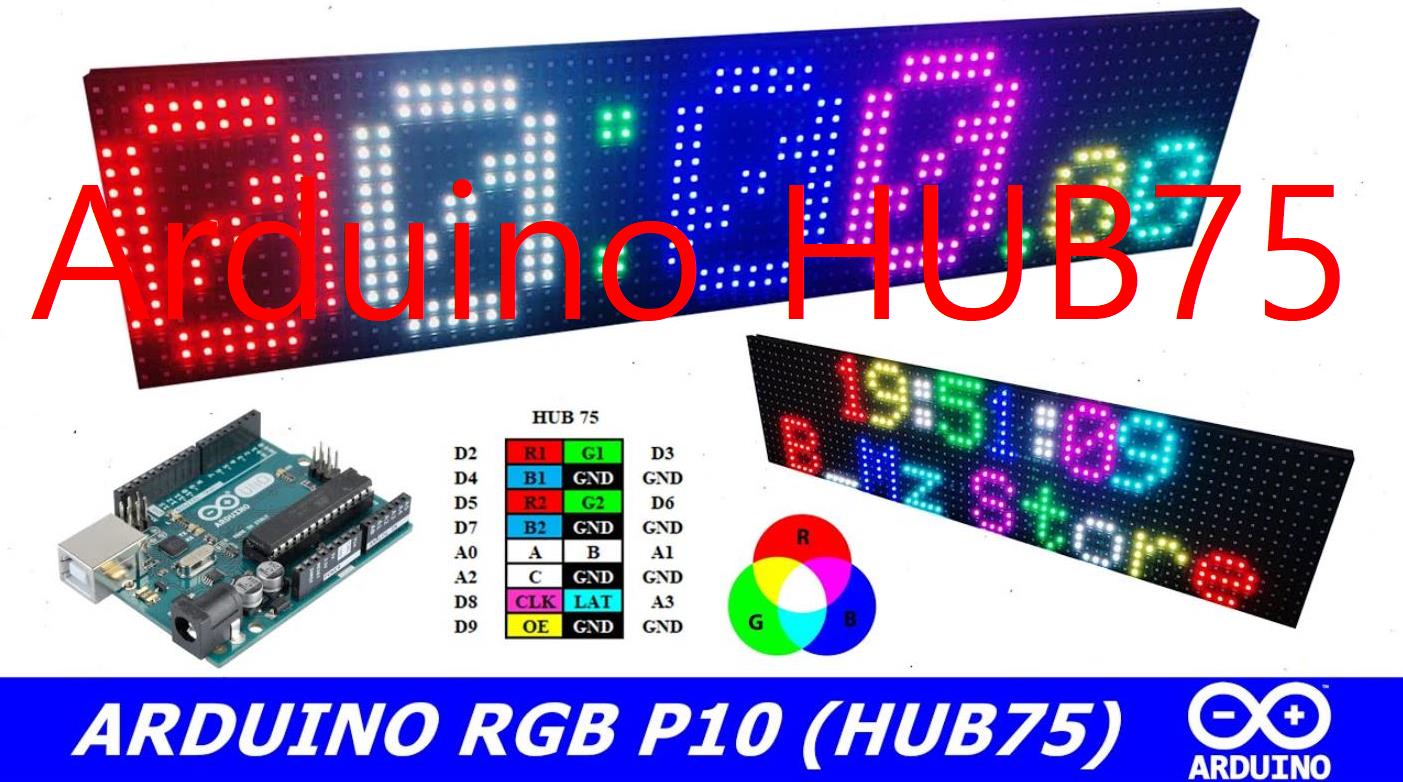

HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。

一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。
常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。

二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。

三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。

四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：
硬件连接
将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。

五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。

在这里插入图片描述

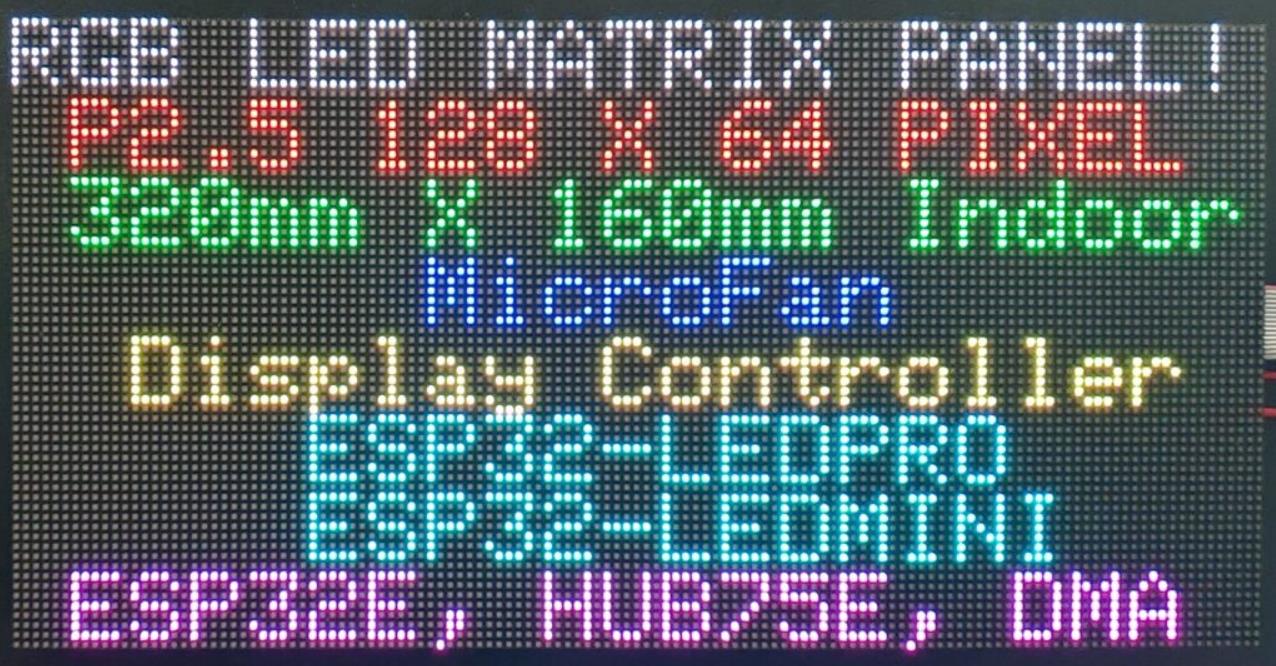

1、显示静态字符

#include <RGBmatrixPanel.h>

// 定义引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

void setup() {
  // 初始化矩阵面板
  matrix.begin();
  // 设置文本颜色为红色
  matrix.setTextSize(1);
  matrix.setTextWrap(false);
  matrix.setTextColor(matrix.Color333(7, 0, 0));
  matrix.setCursor(0, 0);
  // 显示字符
  matrix.print('A');
}

void loop() {
  // 保持显示
}

要点解读：
库的使用：引入RGBmatrixPanel库，该库提供了控制 HUB75 接口 LED 点阵屏的函数和方法。
引脚定义：明确 CLK（时钟）、OE（使能）、LAT（锁存）、A、B、C（行选择）等引脚，这些引脚用于与 LED 点阵屏进行通信。
对象创建：创建RGBmatrixPanel对象matrix，并传入相应的引脚参数。
初始化与显示：在setup函数中初始化矩阵面板，设置文本的大小、颜色、光标位置，然后使用print函数显示字符。
主循环：loop函数为空，保持显示效果。

2、滚动显示文本

#include <RGBmatrixPanel.h>

// 定义引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 要显示的文本
const char* message = "Hello, World!";
// 文本长度
int messageLength = strlen(message);
// 滚动位置
int scrollPos = 32;

void setup() {
  // 初始化矩阵面板
  matrix.begin();
  // 设置文本颜色为绿色
  matrix.setTextSize(1);
  matrix.setTextWrap(false);
  matrix.setTextColor(matrix.Color333(0, 7, 0));
}

void loop() {
  // 清屏
  matrix.fillScreen(0);
  // 设置光标位置
  matrix.setCursor(scrollPos, 0);
  // 显示文本
  matrix.print(message);
  // 更新显示
  matrix.swapBuffers(false);
  // 滚动位置递减
  scrollPos--;
  // 如果滚动位置超出屏幕，重置位置
  if (scrollPos < -messageLength * 6) {
    scrollPos = 32;
  }
  // 延迟控制滚动速度
  delay(50);
}

要点解读：
文本滚动逻辑：定义要显示的文本message和滚动位置scrollPos，在loop函数中不断更新滚动位置，实现文本的滚动效果。
清屏与更新：每次循环开始时使用fillScreen函数清屏，然后使用setCursor函数设置光标位置，再显示文本。最后使用swapBuffers函数更新显示内容。
边界处理：当滚动位置超出屏幕范围时，将滚动位置重置为初始值，实现循环滚动。
滚动速度控制：通过delay函数控制滚动速度，延迟时间越短，滚动速度越快。

3、显示动态图案（闪烁方块）

#include <RGBmatrixPanel.h>

// 定义引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 方块状态
bool blockVisible = true;

void setup() {
  // 初始化矩阵面板
  matrix.begin();
}

void loop() {
  // 清屏
  matrix.fillScreen(0);
  // 根据方块状态绘制方块
  if (blockVisible) {
    matrix.fillRect(10, 10, 5, 5, matrix.Color333(0, 0, 7));
  }
  // 更新显示
  matrix.swapBuffers(false);
  // 切换方块状态
  blockVisible = !blockVisible;
  // 延迟控制闪烁速度
  delay(500);
}

要点解读：
动态图案逻辑：使用布尔变量blockVisible控制方块的显示状态，在loop函数中不断切换方块的显示与隐藏，实现闪烁效果。
图案绘制：使用fillRect函数绘制方块，指定方块的位置、大小和颜色。
闪烁速度控制：通过delay函数控制闪烁速度，延迟时间越长，闪烁速度越慢。

在这里插入图片描述

4、显示数字与彩色点阵

#include "Adafruit_GFX.h" // 核心图形库
#include "RGBmatrixPanel.h" // 硬件特定库

#define CLK 8  // 必须位于PORTB
#define LAT 10
#define OE 9
#define A A0
#define B A1
#define C A2
#define D A3

RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
}

void loop() {
  // 显示数字
  matrix.setCursor(1, 0);
  matrix.setTextSize(1);
  matrix.setTextColor(matrix.Color333(1, 0, 0));
  matrix.print('1');
  delay(1000);

  // 显示彩色点阵
  matrix.drawPixel(31, 31, matrix.Color333(7, 7, 7));
  delay(1000);
}

要点解读
硬件连接：代码中定义的CLK、LAT、OE等引脚需与HUB75接口的LED矩阵屏对应连接。A0-A3为地址引脚，用于选择显示的行。
库依赖：使用Adafruit_GFX库提供图形绘制功能，RGBmatrixPanel库负责硬件控制。
功能实现：通过setTextSize和setTextColor设置字体大小和颜色，使用print显示数字；drawPixel用于在指定位置绘制彩色像素。

5、动态滚动文本显示

#include <Adafruit_GFX.h>
#include <RGBmatrixPanel.h>

#define CLK 8
#define LAT 10
#define OE 9
#define A A0
#define B A1
#define C A2
#define D A3

RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
}

void loop() {
  matrix.fillScreen(0); // 清屏
  matrix.setCursor(0, 0);
  matrix.setTextSize(1);
  matrix.setTextColor(matrix.Color333(7, 7, 7));
  matrix.print("Hello, HUB75!");
  delay(500);

  // 模拟滚动效果
  for (int i = 0; i < 32; i++) {
    matrix.fillRect(i, 0, 1, 8, 0); // 擦除左侧字符
    delay(100);
  }
}

要点解读
动态效果：通过循环擦除左侧字符并延迟，模拟文本滚动效果。
颜色设置：matrix.Color333(7, 7, 7)设置白色文本，RGB值范围为0-7。
性能优化：使用fillRect擦除部分屏幕，减少刷新区域，提高显示效率。

6、图形绘制与动画

#include <Adafruit_GFX.h>
#include <RGBmatrixPanel.h>

#define CLK 8
#define LAT 10
#define OE 9
#define A A0
#define B A1
#define C A2
#define D A3

RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
}

void loop() {
  // 绘制矩形
  matrix.drawRect(5, 5, 20, 10, matrix.Color333(7, 0, 0));
  delay(500);

  // 绘制圆形
  matrix.drawCircle(20, 20, 10, matrix.Color333(0, 7, 0));
  delay(500);

  // 清除屏幕
  matrix.fillScreen(0);
  delay(500);
}

要点解读
图形绘制：使用drawRect和drawCircle绘制矩形和圆形，颜色通过matrix.Color333设置。
动画效果：通过延迟和清除屏幕，实现简单的图形切换动画。
硬件限制：受限于Arduino UNO的性能，复杂动画需优化代码或使用更高效的控制器（如ESP32）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
