【花雕学编程】Arduino TFT 之数据显示

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

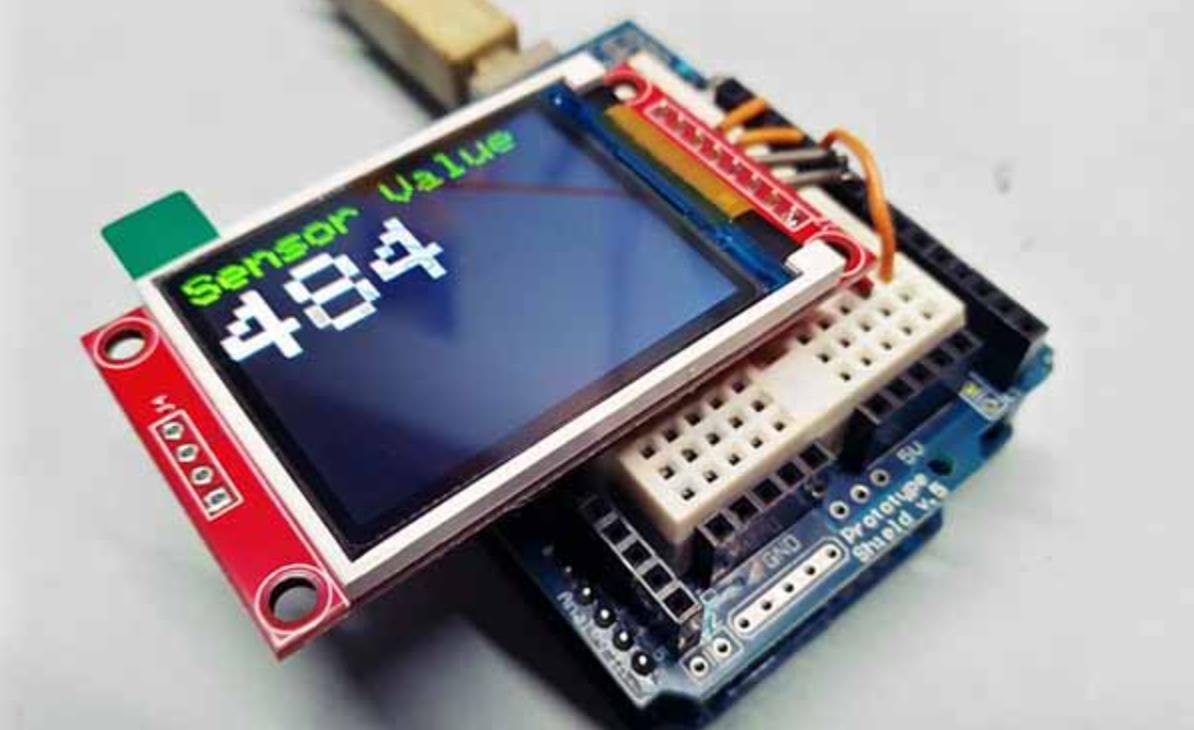

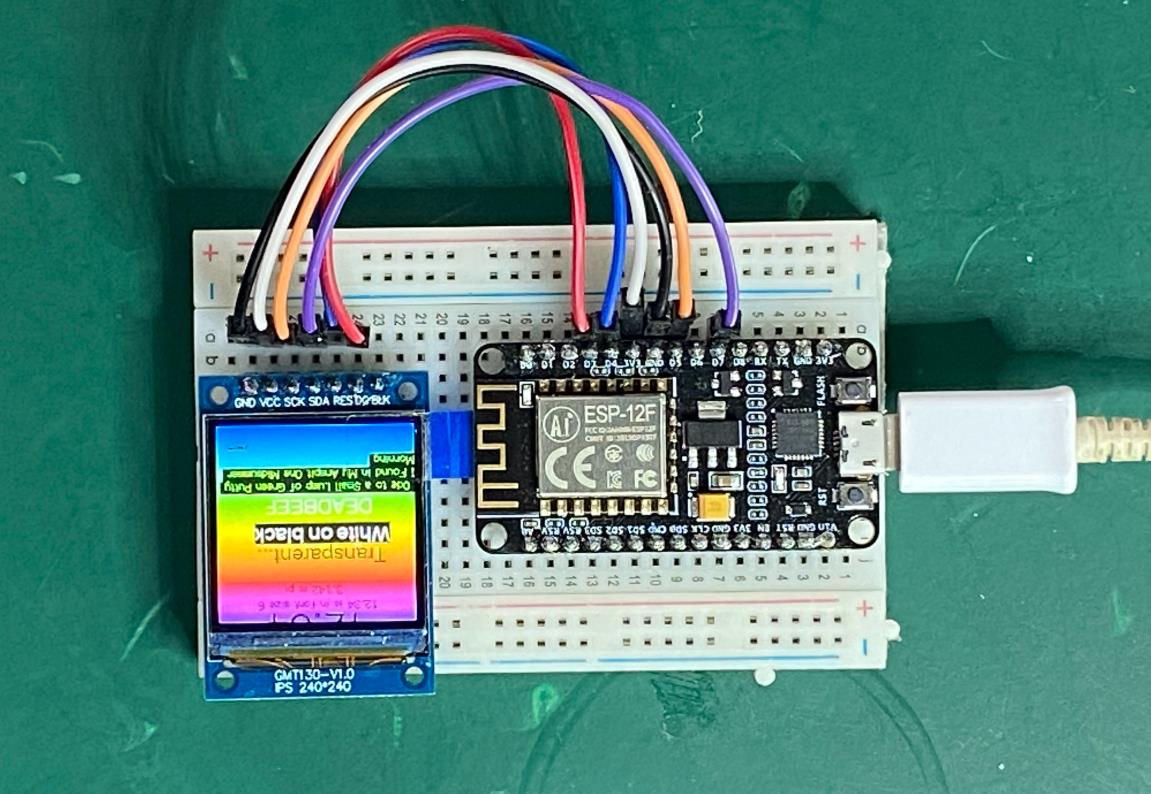

一、主要特点
• 实时性与动态更新：
• 数据显示的核心在于实时性和动态更新能力。通过 TFT_eSPI 库的绘图功能，可以快速刷新屏幕内容，确保数据变化及时反映在界面上。
• 支持动态图表（如折线图、柱状图）和数值显示等多种形式。
• 多格式支持：
• 支持多种数据格式的显示，包括数字、文本、图标、图形等。
• 可以结合颜色编码、字体大小和布局设计，突出重要信息。
• 灵活的界面布局：
• 数据显示界面可以根据需求设计为单屏或多屏布局。
• 常见布局包括标题栏、数据区域、状态栏以及滚动或分页显示。
• 高分辨率与色彩支持：
• TFT 屏幕通常具有较高的分辨率和丰富的色彩表现力，能够清晰呈现复杂的数据图表。
• 支持自定义颜色方案，便于区分不同类型的数据。
• 低功耗与高效性：
• 在资源受限的嵌入式系统中，TFT 数据显示通过优化绘图算法和减少不必要的刷新操作，降低功耗和计算开销。

二、应用场景
• 物联网设备监控：
• 显示环境传感器数据（如温湿度、光照强度、空气质量等），适用于智能家居、农业监测和工业自动化。
• 示例：智能温室中的温湿度显示屏。
• 工业控制系统：
• 实时监控生产设备运行状态、生产数据或报警信息。
• 示例：工厂流水线上的状态监控面板。
• 健康与医疗设备：
• 显示心率、血氧饱和度、血压等健康数据，适用于便携式医疗设备。
• 示例：可穿戴设备上的生理参数显示屏。
• 教育与科研实验：
• 在教学或实验中展示传感器数据或实验结果，帮助用户直观理解数据变化。
• 示例：Arduino 教学实验中的数据采集与显示。
• 消费电子与娱乐：
• 在消费电子产品中显示用户交互信息或娱乐内容。
• 示例：智能手表上的运动数据统计、游戏界面中的分数显示。
• 交通与导航系统：
• 显示车辆状态信息（如速度、油耗）、导航路线或交通状况。
• 示例：车载仪表盘上的实时数据显示。

三、需要注意的事项
• 数据刷新频率与性能优化：
• 高频刷新可能导致屏幕闪烁或性能下降，需合理设置刷新间隔。
• 使用部分刷新（仅更新变化区域）而非全屏刷新，提升效率。
• 屏幕分辨率与字体选择：
• 不同分辨率的 TFT 屏幕对字体大小和布局有直接影响，需根据屏幕尺寸选择合适的字体。
• 确保文字清晰易读，避免过小字体导致难以辨认。
• 视觉设计与用户体验：
• 使用颜色编码区分不同数据类型（如绿色表示正常、红色表示异常）。
• 提供明确的视觉反馈（如动态图表渐变、数值变化动画），增强用户体验。
• 数据精度与单位显示：
• 确保显示数据的精度符合实际需求，避免因四舍五入导致误差。
• 明确标注数据单位（如℃、%、m/s），避免用户误解。
• 硬件兼容性与驱动优化：
• 确保 TFT 屏幕与 Arduino 的接口兼容（如 SPI、I2C）。
• 根据屏幕型号优化驱动库（如 TFT_eSPI 的配置文件），提高显示效果。
• 电源管理与背光控制：
• 在电池供电设备中，需考虑屏幕背光的功耗问题。
• 可通过 PWM 控制背光亮度，或在无操作时自动关闭背光以节省电量。
• 错误处理与数据完整性：
• 在数据丢失或异常情况下，需提供默认值或错误提示（如“N/A”或“Error”）。
• 对传感器数据进行滤波处理（如去噪或平滑算法），确保显示数据的稳定性。

1、实时温度监测显示

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
  tft.setTextSize(2);
  tft.setTextColor(ILI9341_WHITE);
}

void loop() {
  float temperature = getTemperature(); // 模拟获取温度数据
  displayTemperature(temperature);
  delay(1000); // 每秒更新一次
}

float getTemperature() {
  // 模拟温度传感器数据，实际开发中应替换为真实传感器读取代码
  return 25.6 + random(-1, 2) / 10.0; // 模拟25.6°C ± 0.1°C波动
}

void displayTemperature(float temp) {
  tft.fillRect(0, 0, 240, 80, ILI9341_BLACK); // 清除旧数据区域
  tft.setCursor(20, 30);
  tft.print("Temperature: ");
  tft.print(temp);
  tft.print(" C");
}

要点解读
硬件配置：
使用ILI9341控制器，通过SPI接口与Arduino连接。
模拟温度传感器数据，实际开发中可替换为DS18B20等真实传感器。
功能实现：
getTemperature()函数模拟温度数据获取。
displayTemperature()函数在屏幕顶部区域显示温度值，使用fillRect()清除旧数据，避免残留。
应用场景：
适用于温度监测设备，如恒温器、环境监测仪等。

2、多传感器数据实时显示

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
  tft.setTextSize(2);
  tft.setTextColor(ILI9341_WHITE);
}

void loop() {
  float temp = 25.6 + random(-1, 2) / 10.0; // 模拟温度
  float hum = 60.2 + random(-1, 2) / 10.0;  // 模拟湿度
  float light = 300 + random(-10, 10);      // 模拟光照强度
  displaySensorData(temp, hum, light);
  delay(2000); // 每2秒更新一次
}

void displaySensorData(float temp, float hum, int light) {
  tft.fillScreen(ILI9341_BLACK);
  tft.setCursor(20, 30);
  tft.print("Temp: "); tft.print(temp); tft.print(" C");
  tft.setCursor(20, 70);
  tft.print("Hum: "); tft.print(hum); tft.print(" %");
  tft.setCursor(20, 110);
  tft.print("Light: "); tft.print(light); tft.print(" lx");
}

要点解读
硬件配置：
同案例一，使用ILI9341控制器。
模拟多个传感器数据，实际开发中可替换为DHT11、BH1750等真实传感器。
功能实现：
displaySensorData()函数在屏幕不同区域显示温度、湿度和光照强度数据。
使用fillScreen()清屏，确保每次更新时屏幕干净。
应用场景：
适用于多参数监测设备，如气象站、智能家居传感器面板等。

3、动态波形图表显示

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

int xPos = 0;
int yValues[240] = {0}; // 存储波形数据

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
}

void loop() {
  int newValue = 120 + random(-20, 20); // 模拟新数据点
  updateWaveform(newValue);
  delay(50); // 每50ms更新一次
}

void updateWaveform(int newValue) {
  // 移动旧数据
  for (int i = 1; i < 240; i++) {
    yValues[i - 1] = yValues[i];
  }
  yValues[239] = newValue; // 添加新数据点

  // 绘制波形
  tft.fillRect(0, 0, 240, 320, ILI9341_BLACK); // 清除旧波形
  for (int i = 1; i < 240; i++) {
    tft.drawLine(i - 1, 160 - yValues[i - 1] / 2, i, 160 - yValues[i] / 2, ILI9341_GREEN);
  }
}

要点解读
硬件配置：
同案例一，使用ILI9341控制器。
模拟动态数据生成，实际开发中可替换为ADC采样或传感器数据。
功能实现：
updateWaveform()函数实现波形滚动显示，使用数组存储历史数据。
使用drawLine()绘制波形，fillRect()清除旧波形区域。
应用场景：
适用于信号监测设备，如示波器、音频波形显示等。

4、显示静态文本信息

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  // 初始化串口通信
  Serial.begin(9600);
  // 初始化TFT屏幕
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  // 设置文本颜色和大小
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);
  // 设置光标位置
  tft.setCursor(10, 20);
  // 显示静态文本
  tft.println("Hello, Arduino TFT!");
}

void loop() {
  // 这里可以留空，因为只需要显示一次静态文本
}

要点解读：
库的引入：引入了Adafruit_GFX.h和Adafruit_ST7735.h库，前者是基础图形库，后者针对特定的 TFT 屏幕驱动。
初始化设置：在setup()函数中，先初始化串口通信，方便调试信息输出。接着初始化 TFT 屏幕，设置屏幕旋转方向和填充背景颜色。
文本显示设置：通过setTextColor()设置文本颜色，setTextSize()设置文本大小，setCursor()设置文本显示的起始位置。
文本输出：使用println()函数输出静态文本信息。
loop()函数：由于只需要显示一次静态文本，loop()函数可以留空。

5、显示传感器实时数据（以模拟温度传感器为例）

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 模拟温度传感器引脚
#define TEMP_SENSOR_PIN A0

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 20);
  tft.println("Temperature:");
}

void loop() {
  // 读取模拟温度传感器的值
  int sensorValue = analogRead(TEMP_SENSOR_PIN);
  // 将模拟值转换为温度值（假设简单线性关系）
  float temperature = sensorValue * (5.0 / 1023.0) * 100;

  // 清屏并重新设置文本属性
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 20);
  tft.println("Temperature:");
  tft.setCursor(10, 50);
  // 显示温度值
  tft.print(temperature);
  tft.println(" C");

  // 延时一段时间再更新数据
  delay(1000);
}

要点解读：
传感器读取：定义了模拟温度传感器的引脚TEMP_SENSOR_PIN，在loop()函数中使用analogRead()读取传感器的模拟值。
数据转换：将读取的模拟值转换为温度值，这里假设是简单的线性关系。
屏幕更新：每次循环都清屏并重新设置文本属性，然后显示新的温度数据。
延时处理：使用delay()函数延时一段时间，避免数据更新过于频繁。

6、同时显示多个传感器数据（温度和湿度）

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <DHT.h>

#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// DHT传感器类型和引脚
#define DHTTYPE DHT11
#define DHTPIN 2
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 20);
  tft.println("Temperature:");
  tft.setCursor(10, 50);
  tft.println("Humidity:");

  // 初始化DHT传感器
  dht.begin();
}

void loop() {
  // 读取温度和湿度数据
  float temperature = dht.readTemperature();
  float humidity = dht.readHumidity();

  // 检查数据是否有效
  if (isnan(temperature) || isnan(humidity)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  // 清屏并重新设置文本属性
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 20);
  tft.println("Temperature:");
  tft.setCursor(10, 50);
  tft.println("Humidity:");

  // 显示温度和湿度数据
  tft.setCursor(150, 20);
  tft.print(temperature);
  tft.println(" C");
  tft.setCursor(150, 50);
  tft.print(humidity);
  tft.println(" %");

  // 延时一段时间再更新数据
  delay(2000);
}

要点解读：
多传感器支持：引入了DHT.h库，使用 DHT11 传感器同时读取温度和湿度数据。
数据有效性检查：在读取数据后，使用isnan()函数检查数据是否有效，如果无效则输出错误信息并返回。
多数据显示：在屏幕上分别显示温度和湿度数据，通过设置不同的光标位置来区分显示区域。
延时更新：使用delay()函数延时一段时间，避免数据更新过于频繁。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
