Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

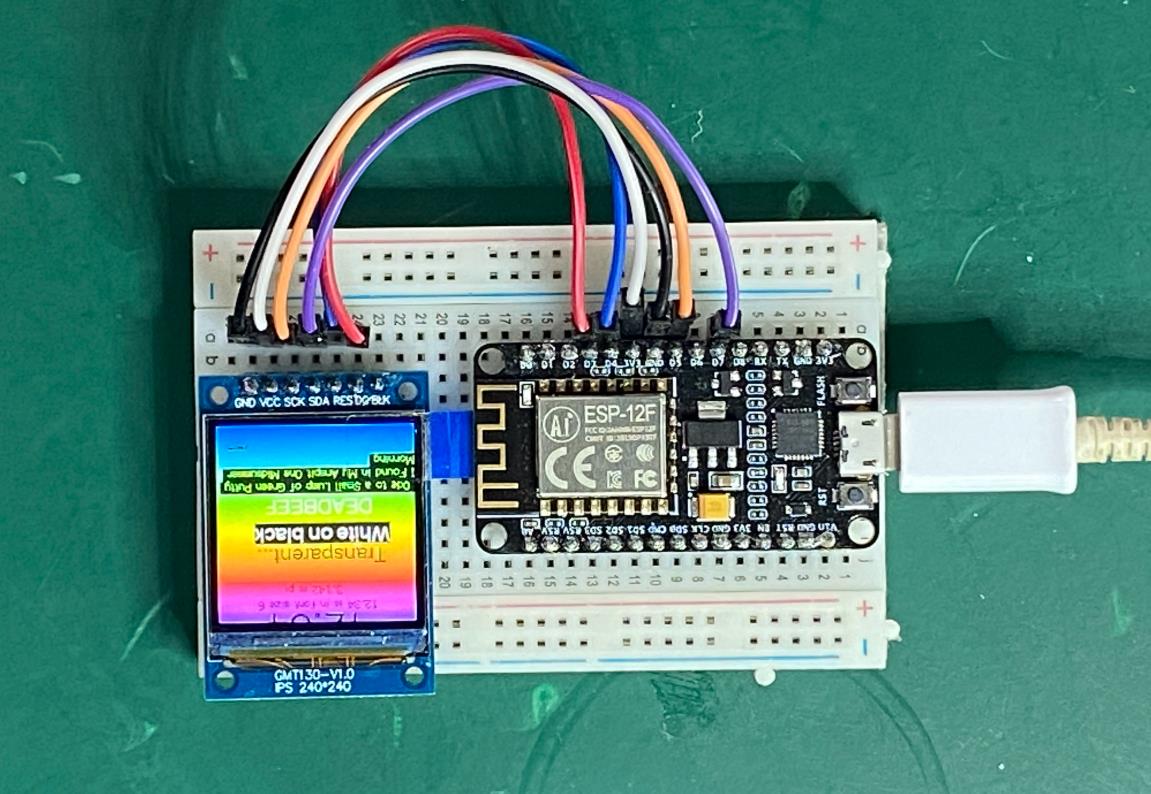

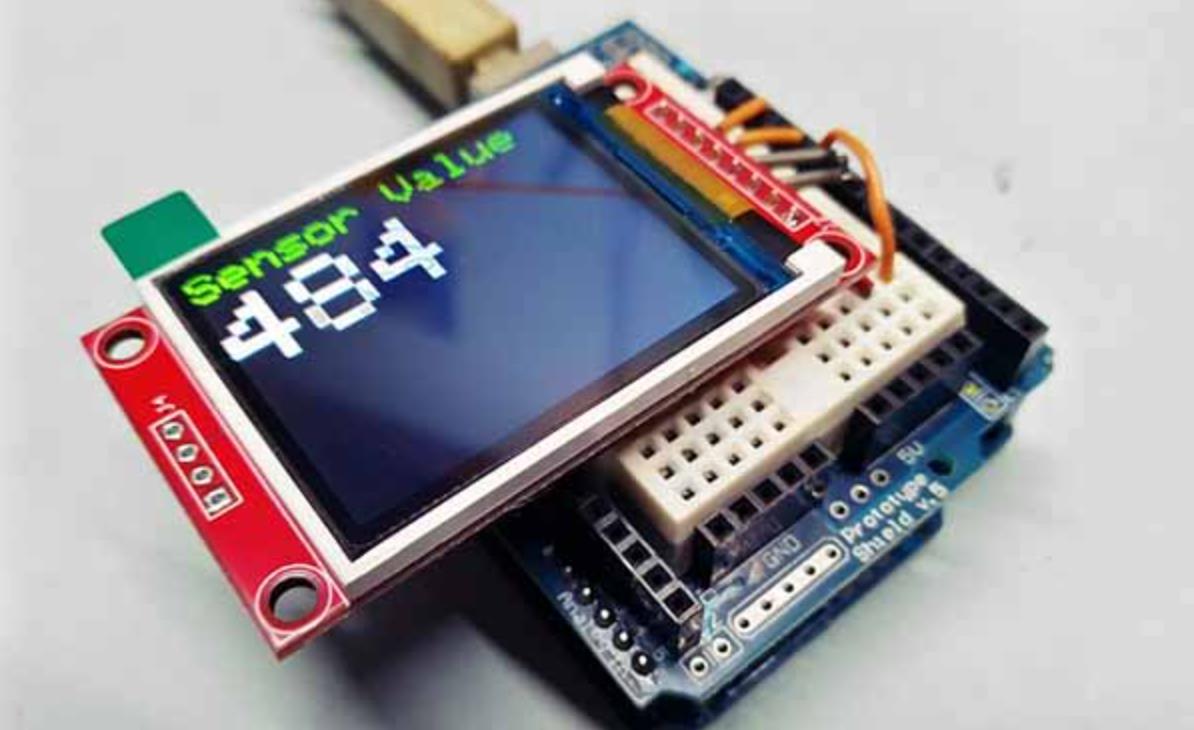

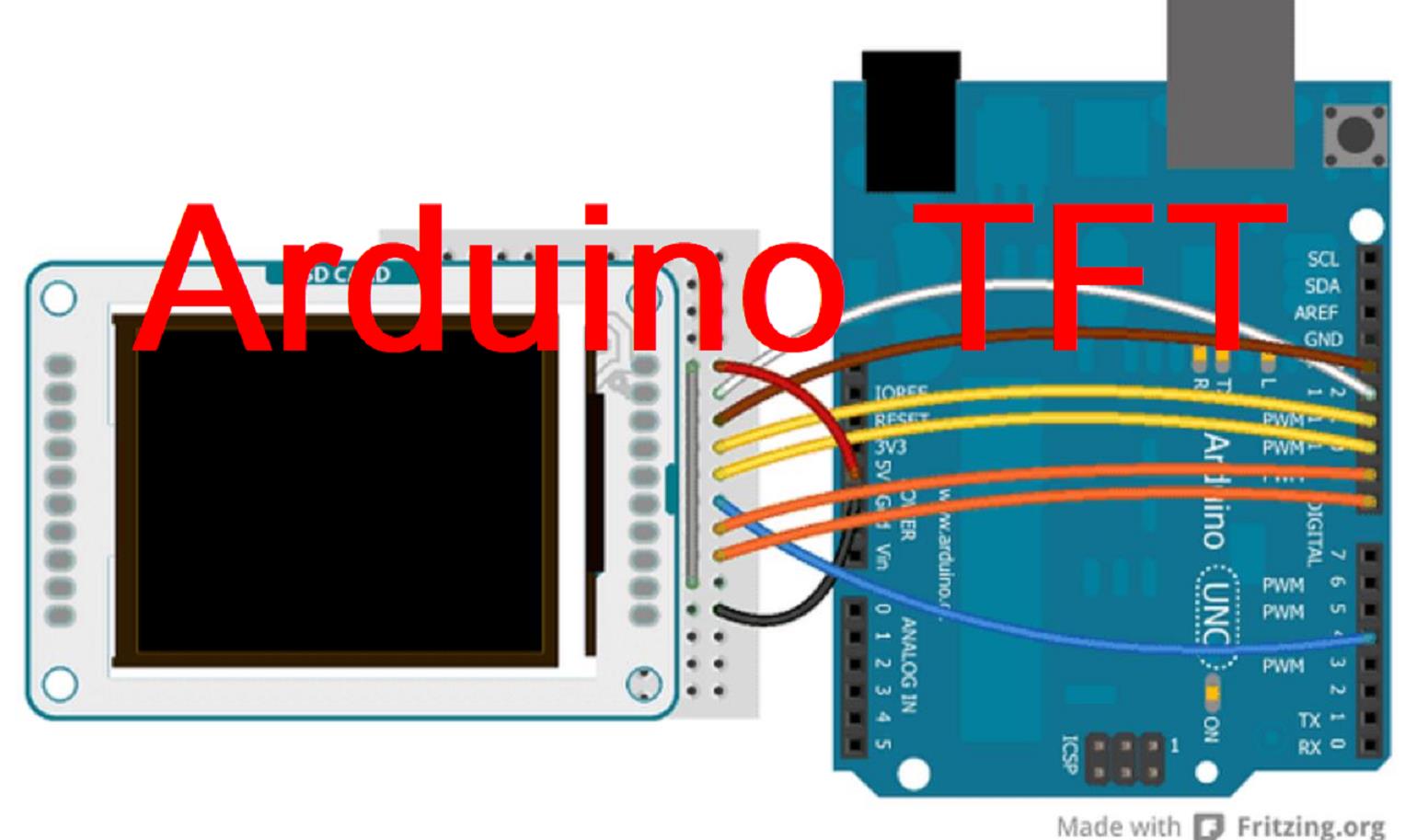

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

在这里插入图片描述

一、主要特点
多状态与动态变化：
机器人眼睛的动画可以包含多种状态（如睁眼、闭眼、眨眼、注视等），并通过编程实现平滑过渡。
动态变化赋予机器人“眼睛”生命力，使其表情更加丰富和生动。
丰富的视觉效果：
支持多种图形元素（如圆形、椭圆、线条）组合成复杂的眼睛形状，并通过颜色、大小和位置的变化创造不同的视觉效果。
可以结合色彩渐变或闪烁效果，增加视觉吸引力。
实时响应与交互性：
结合传感器（如距离传感器、声音传感器）或用户输入（如按键、触摸屏），机器人眼睛可以根据外界刺激做出实时反应。
提供直观的交互体验，例如当有人靠近时，“眼睛”转向该方向；当听到声音时，“眼睛”眨动。
低资源占用与高效性：
在资源受限的嵌入式设备中，通过优化绘图算法和减少不必要的计算，降低内存和 CPU 的开销。
使用简单的几何图形代替复杂纹理，提高渲染效率。
模块化设计与可扩展性：
眼睛动画的设计通常采用模块化结构，便于添加新功能（如新的状态或特效）。
可根据需求扩展为更复杂的表情模拟（如情感表达、情绪变化）。

二、应用场景
教育机器人与STEM教育：
在教育机器人中，使用 TFT 显示屏模拟眼睛可以帮助学生更好地理解编程和人机交互的概念。
示例：编程课程中的互动机器人项目，学生可以通过编写代码控制机器人眼睛的表情变化。
娱乐设备与智能玩具：
在智能玩具或娱乐设备中，机器人眼睛的动态效果可以增加产品的趣味性和吸引力。
示例：儿童智能陪伴机器人的“眼睛”，能够通过不同的动画回应孩子的动作和声音。
智能家居助手：
在智能家居助手中，机器人眼睛可以作为用户界面的一部分，提供直观的状态反馈。
示例：智能音箱上的 TFT 屏幕显示眼睛动画，当用户发出指令时，“眼睛”会做出相应反应。
人机交互与服务机器人：
在服务机器人中，通过 TFT 显示屏展示丰富的表情，可以提升用户的互动体验和信任感。
示例：酒店迎宾机器人的眼睛动画，帮助客人感受到欢迎和关怀。
艺术装置与创意设计：
在艺术装置或创意设计中，机器人眼睛的动态效果可以作为一种独特的视觉表达手段。
示例：互动艺术展览中的机器人雕塑，其“眼睛”可以根据观众的动作做出反应。

三、需要注意的事项
硬件性能与屏幕分辨率：
Arduino 和 TFT 屏幕的性能可能限制动画的流畅度和复杂度，需根据硬件能力调整动画帧率和粒子数量。
高分辨率屏幕需要更高的绘图性能，建议优化绘图算法（如部分刷新）。
动画流畅性与帧率控制：
动画帧率过低会导致卡顿，过高则可能增加硬件负担。
使用 millis() 函数代替 delay() 实现非阻塞式帧率控制，提升动画流畅性。
交互设计与用户体验：
如果涉及用户交互（如触摸屏或传感器），需确保响应灵敏且反馈明确。
提供直观的操作方式，例如当用户靠近时，“眼睛”会看向用户；当用户说话时，“眼睛”会眨动。
视觉平衡与一致性：
过于复杂或频繁变化的动画可能导致视觉疲劳，需合理控制动画频率和复杂度。
使用统一的颜色方案和风格，增强视觉一致性。
代码优化与内存管理：
在资源有限的嵌入式设备中，需注意内存使用，避免因动画复杂度过高导致内存溢出。
使用数组或结构体存储动画状态，并定期清理无效数据。
环境适应性与电源管理：
在户外或强光环境下，需选择高亮度屏幕或增加遮光设计，确保可视性。
对于电池供电设备，需优化背光控制和功耗管理，延长运行时间。
扩展性与兼容性：
设计时需考虑未来可能的功能扩展需求，例如支持更多状态或更复杂的情感表达。
确保代码结构清晰，便于与其他功能模块集成。

在这里插入图片描述
1、ESP32与TFT_eSPI库实现动态眨眼与转动

#include <TFT_eSPI.h>
#include <Servo.h>

TFT_eSPI tft = TFT_eSPI();
Servo eyeServo;

void setup() {
    tft.init();
    tft.setRotation(1);
    eyeServo.attach(9);
    tft.fillScreen(TFT_BLACK);
}

void loop() {
    int angle = analogRead(A0);
    eyeServo.write(map(angle, 0, 1023, 0, 180));
    drawEye(angle);
}

void drawEye(int pos) {
    tft.fillCircle(120, 160, 100, TFT_WHITE);
    tft.fillCircle(map(pos, 0, 1023, 50, 190), 160, 50, TFT_BLUE);
}

要点解读
硬件连接：使用ESP32开发板，TFT显示屏通过SPI接口连接，伺服电机连接至引脚9。
功能实现：
TFT_eSPI库：初始化屏幕并设置旋转角度，fillCircle函数绘制眼白和瞳孔。
伺服电机控制：通过analogRead读取模拟输入，map函数将输入值映射至0-180度，控制伺服电机转动。
同步动画：屏幕瞳孔位置与伺服电机角度同步，实现逼真的眨眼与转动效果。

2、ESP32与GC9A01驱动实现随机眨眼与移动

#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI();
int eyeX = 120, eyeSize = 80;
bool shrinking = true;

void setup() {
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(TFT_BLACK);
}

void loop() {
    tft.fillScreen(TFT_BLACK);
    tft.fillCircle(eyeX, 160, eyeSize, TFT_WHITE);
    int flash = random(100);
    uint16_t pupilColor = (flash < 30) ? TFT_WHITE : TFT_BLUE;
    tft.fillCircle(eyeX, 160, eyeSize / 2, pupilColor);

    if (shrinking) {
        eyeSize -= 1;
        if (eyeSize <= 40) shrinking = false;
    } else {
        eyeSize += 1;
        if (eyeSize >= 80) shrinking = true;
    }
    eyeX += random(-2, 2);
    eyeX = constrain(eyeX, 80, 160);
    delay(100);
}

要点解读
硬件连接：ESP32驱动GC9A01显示屏，无需额外伺服电机。
功能实现：
随机闪烁：通过random函数生成概率，瞳孔颜色在白色与蓝色间切换。
眨眼动画：eyeSize变量控制眼睛大小，shrinking标志位实现收缩与扩张循环。
随机移动：eyeX变量随机调整位置，constrain函数限制移动范围。

3、Arduino UNO与OLED显示屏实现表情切换

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
    if (!display.begin(SSD1306_I2C_ADDRESS, 0x3C)) {
        for (;;);
    }
    display.clearDisplay();
}

void loop() {
    display.clearDisplay();
    drawExpression(0); // 0: 开心, 1: 惊讶, 2: 悲伤
    delay(1000);
    drawExpression(1);
    delay(1000);
    drawExpression(2);
    delay(1000);
}

void drawExpression(int emotion) {
    display.drawCircle(64, 32, 30, SSD1306_WHITE);
    if (emotion == 0) {
        display.drawArc(54, 22, 20, 20, 0, 180, SSD1306_WHITE); // 笑脸
    } else if (emotion == 1) {
        display.drawLine(54, 22, 74, 42, SSD1306_WHITE); // 惊讶
        display.drawLine(74, 22, 54, 42, SSD1306_WHITE);
    } else if (emotion == 2) {
        display.drawLine(54, 32, 74, 32, SSD1306_WHITE); // 悲伤
    }
    display.display();
}

要点解读
硬件连接：Arduino UNO通过I2C接口连接OLED显示屏。
功能实现：
表情切换：通过drawExpression函数绘制不同表情，使用drawArc、drawLine等函数模拟眼睛与嘴巴。
I2C通信：Adafruit_SSD1306库简化I2C通信，begin函数初始化显示屏。
动态显示：clearDisplay与display函数实现表情的循环切换。

在这里插入图片描述

4、眨眼动画

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 眼睛的坐标和大小
const int eyeX = 50;
const int eyeY = 50;
const int eyeRadius = 20;

// 眨眼间隔时间
const int blinkInterval = 3000;
unsigned long previousMillis = 0;

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);
}

void loop() {
  unsigned long currentMillis = millis();

  if (currentMillis - previousMillis >= blinkInterval) {
    previousMillis = currentMillis;

    // 眨眼动画
    blink();
  }

  // 正常显示眼睛
  drawEye();
}

void drawEye() {
  tft.fillCircle(eyeX, eyeY, eyeRadius, ST7735_WHITE);
  tft.fillCircle(eyeX, eyeY, eyeRadius / 2, ST7735_BLACK);
}

void blink() {
  // 闭眼
  tft.fillRect(eyeX - eyeRadius, eyeY - eyeRadius / 2, 2 * eyeRadius, eyeRadius, ST7735_BLACK);
  delay(100);

  // 睁眼
  drawEye();
  delay(100);
}

要点解读：
库和引脚定义：引入Adafruit_GFX和Adafruit_ST7735库用于驱动 TFT 屏幕，定义 TFT 引脚并初始化屏幕。
眼睛参数设置：设定眼睛的坐标、半径，以及眨眼的时间间隔。
主循环逻辑：使用millis()函数实现非阻塞延时，每隔一定时间触发眨眼动画。
眼睛绘制函数：drawEye()函数用于绘制正常状态的眼睛，通过绘制白色大圆和黑色小圆模拟眼睛。
眨眼动画函数：blink()函数实现眨眼效果，先填充黑色矩形模拟闭眼，延时一段时间后再重新绘制眼睛模拟睁眼。

5、眼睛转动动画

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 眼睛的坐标和大小
const int eyeX = 50;
const int eyeY = 50;
const int eyeRadius = 20;
const int pupilRadius = 10;

// 转动间隔时间
const int turnInterval = 2000;
unsigned long previousMillis = 0;
int angle = 0;

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);
}

void loop() {
  unsigned long currentMillis = millis();

  if (currentMillis - previousMillis >= turnInterval) {
    previousMillis = currentMillis;
    angle = (angle + 45) % 360;
  }

  // 绘制转动的眼睛
  drawRotatingEye(angle);
}

void drawRotatingEye(int angle) {
  tft.fillCircle(eyeX, eyeY, eyeRadius, ST7735_WHITE);

  int pupilX = eyeX + (eyeRadius - pupilRadius) * cos(radians(angle));
  int pupilY = eyeY + (eyeRadius - pupilRadius) * sin(radians(angle));

  tft.fillCircle(pupilX, pupilY, pupilRadius, ST7735_BLACK);
}

要点解读：
库和引脚定义：同样引入相关库并定义 TFT 引脚，初始化屏幕。
眼睛参数设置：除了眼睛的坐标和半径，还定义了瞳孔的半径和转动间隔时间。
主循环逻辑：使用millis()函数实现非阻塞延时，每隔一定时间改变眼睛转动的角度。
转动眼睛绘制函数：drawRotatingEye()函数根据给定的角度计算瞳孔的坐标，通过三角函数实现眼睛的转动效果。

6、眼睛颜色变化动画

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 眼睛的坐标和大小
const int eyeX = 50;
const int eyeY = 50;
const int eyeRadius = 20;

// 颜色变化间隔时间
const int colorInterval = 1500;
unsigned long previousMillis = 0;
int colorIndex = 0;
const uint16_t colors[] = {ST7735_RED, ST7735_GREEN, ST7735_BLUE};

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);
}

void loop() {
  unsigned long currentMillis = millis();

  if (currentMillis - previousMillis >= colorInterval) {
    previousMillis = currentMillis;
    colorIndex = (colorIndex + 1) % 3;
  }

  // 绘制颜色变化的眼睛
  drawColoredEye(colors[colorIndex]);
}

void drawColoredEye(uint16_t color) {
  tft.fillCircle(eyeX, eyeY, eyeRadius, color);
  tft.fillCircle(eyeX, eyeY, eyeRadius / 2, ST7735_BLACK);
}

要点解读：
库和引脚定义：引入必要的库，定义 TFT 引脚并初始化屏幕。
眼睛参数设置：设置眼睛的坐标、半径和颜色变化间隔时间，同时定义一个颜色数组。
主循环逻辑：使用millis()函数实现非阻塞延时，每隔一定时间切换眼睛的颜色。
颜色变化眼睛绘制函数：drawColoredEye()函数根据传入的颜色绘制眼睛，通过改变填充颜色实现眼睛颜色的变化。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
