【花雕学编程】Arduino HUB75 之零售价签

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

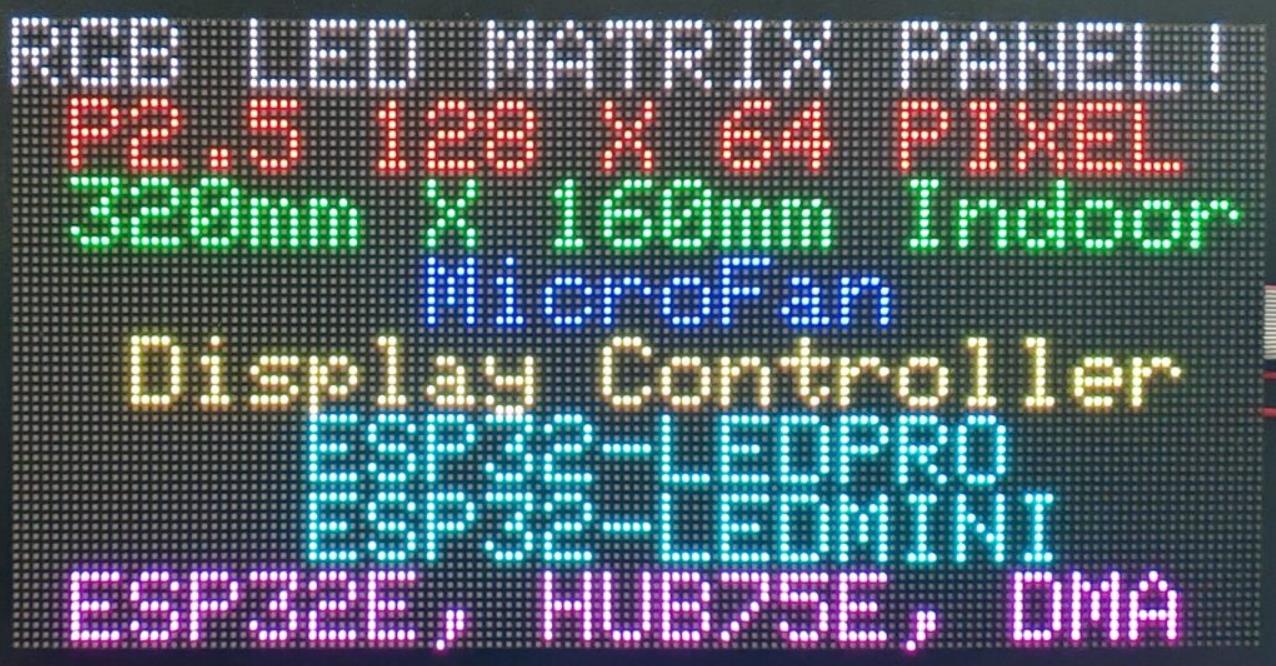

HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。

一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。
常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。

二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。

三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。

四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：
硬件连接

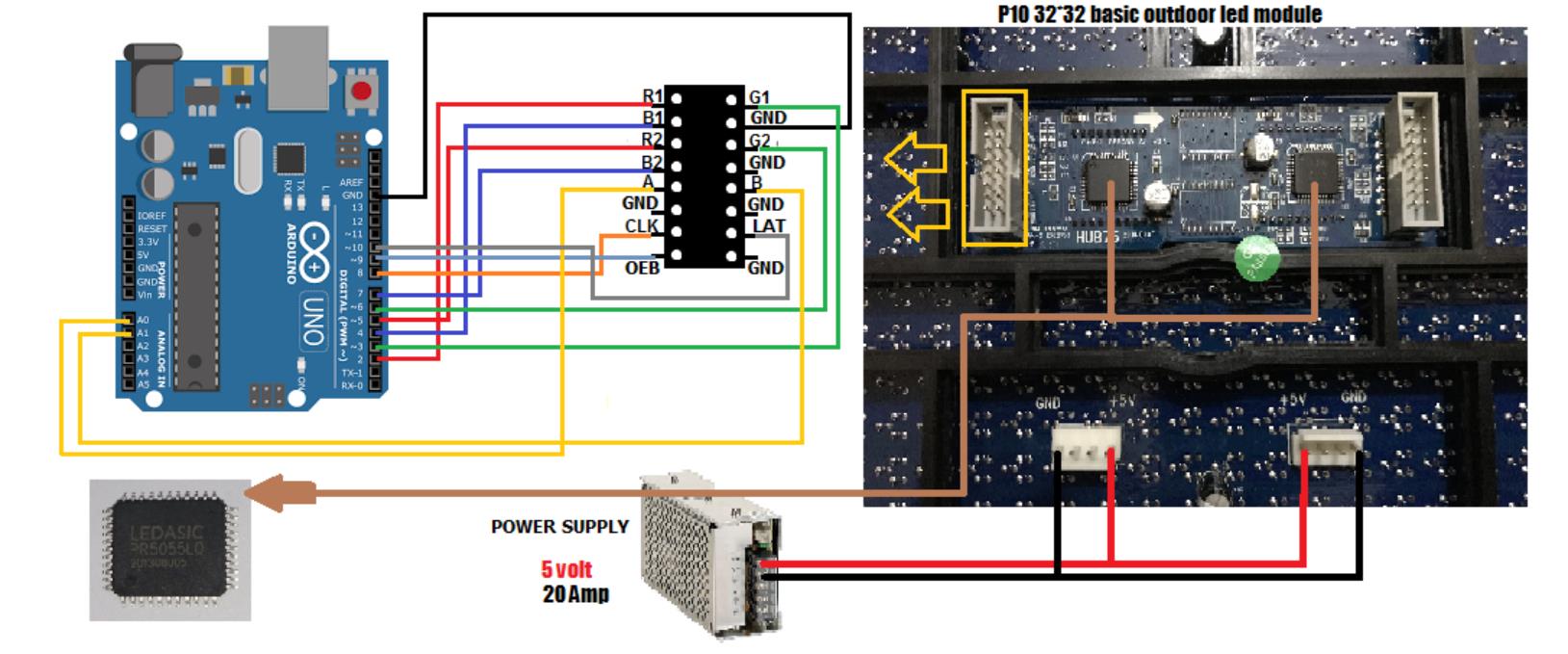

将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。

五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。

Arduino HUB75之零售价签

一、主要特点
高分辨率与色彩表现力
基于HUB75接口的LED屏幕支持高分辨率显示，能够以清晰的文字和图形展示商品价格、名称和其他信息。
RGB全彩显示能力使得零售价签可以使用丰富的颜色组合，突出促销信息或品牌标识。
动态更新能力
零售价签可以通过Arduino实时更新内容，例如根据库存管理系统或后台数据库动态调整价格信息。
支持滚动文本、动画效果和动态切换内容，增强视觉吸引力。
模块化扩展性
HUB75屏幕可以通过级联方式连接多个模块，形成更大的显示区域，适合展示多行或多列的商品信息。
模块化设计便于在零售环境中灵活部署，适应不同货架和展示需求。
低功耗与便携性
Arduino开发板和HUB75屏幕通常具有较低的功耗，适合长时间运行。结合电池供电方案，零售价签可以轻松部署在无固定电源的场景中。
便携性和轻量化设计使其易于安装和维护。
开发灵活性
结合Arduino平台，开发者可以使用现成的驱动库（如PxMatrix）快速实现零售价签功能。
代码结构清晰，便于初学者学习和专业开发者优化。

二、应用场景
超市与便利店
在超市或便利店中，零售价签可以替代传统的纸质标签，用于展示商品价格、名称、单位等信息。
动态更新功能使得促销信息可以实时同步，减少人工更换标签的成本。
商场与专卖店
商场中的高端品牌专卖店可以使用HUB75屏幕作为电子价签，展示商品详情、折扣信息和品牌宣传内容。
全彩显示和动态效果能够提升品牌形象，吸引顾客注意力。
仓储与物流中心
在仓储和物流中心，零售价签可以用作货架标签，显示库存数量、商品编码和物流状态。
动态更新功能有助于提高库存管理效率。
展会与展览
在展会或展览中，零售价签可以用作展品说明牌，展示产品名称、价格和功能介绍。
动态切换内容的能力使其适合多展品轮播展示。
智能零售与无人商店
在智能零售或无人商店中，零售价签可以与物联网系统集成，实时更新商品价格和库存信息。
用户可以通过扫码或其他交互方式获取更多商品详情。
餐饮与外卖服务
在餐饮店或外卖服务中，零售价签可以用作菜单展示牌，动态更新菜品价格和推荐信息。
高亮度特性使其适合在光线较强的环境中使用。

三、需要注意的事项
信息准确性与实时性
零售价签需要确保信息的准确性和实时性，避免因价格错误引发客户投诉或法律问题。
可通过与后台系统的实时通信（如WiFi或蓝牙）实现数据同步。
字体与分辨率适配
字体大小需根据屏幕分辨率和观看距离合理调整，确保文字清晰可读。
如果屏幕分辨率较低，建议使用较大的字体，避免文字模糊或重叠。
颜色与背景对比度
文字颜色应与背景颜色形成鲜明对比，以提高可读性。
常见搭配为深色背景（如黑色）配浅色文字（如白色或黄色），同时用醒目的颜色（如红色）标注促销信息。
刷新率与稳定性
确保屏幕刷新率足够高（如>60Hz），以避免内容切换过程中出现闪烁或撕裂。
在代码中优化刷新逻辑，减少不必要的计算开销。
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
防护与耐用性
在户外或潮湿环境中使用时，需注意防水、防尘等防护措施，延长屏幕寿命。
定期检查硬件状态，及时更换老化或损坏的组件。
成本与维护
虽然电子价签初期投入较高，但其长期效益（如减少人工更换标签成本）显著。需综合考虑硬件、软件和维护成本。
设计时应考虑易维护性，例如模块化组件更换、快速故障排查等。

四、实现步骤
实现基于Arduino的HUB75屏幕零售价签的基本步骤如下：

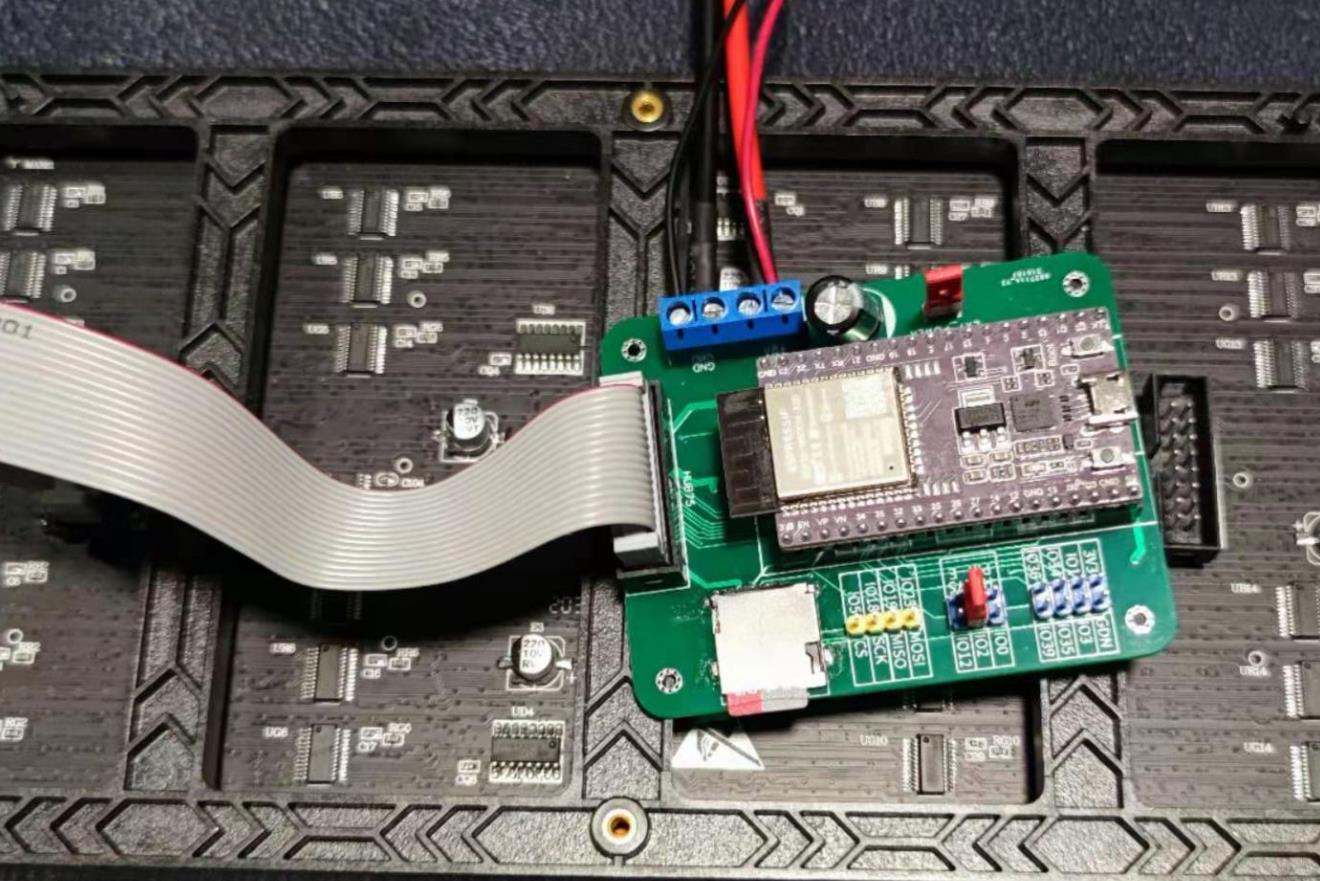

硬件连接
将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
构建显示内容逻辑
使用字符串数组存储商品信息（如名称、价格、单位等），并通过代码动态生成显示内容。
根据需求设置字体样式、大小和颜色。
动态更新内容
通过传感器、网络或其他输入设备获取实时数据（如价格变动、库存状态），并更新屏幕内容。
使用定时器或事件触发机制控制内容刷新频率。
绘制与刷新屏幕
将生成的内容绘制到屏幕缓冲区，并刷新屏幕以显示最新的信息。

1、静态显示单个商品价格

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 商品价格
float price = 19.99;
// 用于存储格式化后的价格字符串
char priceStr[10];

void setup() {
  // 初始化矩阵面板
  matrix.begin();
  // 设置文本大小
  matrix.setTextSize(1);
  // 设置文本颜色为白色
  matrix.setTextColor(matrix.Color333(7, 7, 7));
  // 初始化串口通信
  Serial.begin(9600);
}

void loop() {
  // 清屏
  matrix.fillScreen(0);
  // 设置光标位置
  matrix.setCursor(5, 5);
  // 将价格格式化为字符串
  dtostrf(price, 4, 2, priceStr);
  // 显示价格
  matrix.print("$");
  matrix.print(priceStr);
  // 更新显示
  matrix.swapBuffers(false);
  // 短暂延迟
  delay(1000);
}

要点解读：
库和引脚定义：引入RGBmatrixPanel库以控制 HUB75 LED 点阵屏，定义了 HUB75 相关引脚，方便后续与点阵屏进行通信。
对象创建：创建RGBmatrixPanel对象matrix，用于后续的点阵屏操作。
初始化设置：在setup函数中，初始化矩阵面板、设置文本大小和颜色，同时开启串口通信，为后续接收价格信息做准备。
价格显示：在loop函数中，先清屏，避免残留信息影响显示效果。使用dtostrf函数将float类型的价格转换为字符串，方便在点阵屏上显示。然后设置光标位置，依次显示美元符号和价格字符串，最后更新显示。
延迟控制：使用delay函数进行短暂延迟，避免刷新过于频繁。

2、动态更新商品价格（通过串口）

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 用于存储接收到的价格字符串
char priceStr[10];
// 用于存储格式化后的价格字符串
char displayStr[10];
// 价格更新标志
bool priceUpdated = false;

void setup() {
  // 初始化矩阵面板
  matrix.begin();
  // 设置文本大小
  matrix.setTextSize(1);
  // 设置文本颜色为黄色
  matrix.setTextColor(matrix.Color333(7, 7, 0));
  // 初始化串口通信
  Serial.begin(9600);
}

void loop() {
  // 检查串口是否有数据
  if (Serial.available() > 0) {
    int index = 0;
    // 读取串口数据
    while (Serial.available() > 0 && index < 9) {
      priceStr[index] = Serial.read();
      index++;
    }
    priceStr[index] = '\0';
    priceUpdated = true;
  }

  if (priceUpdated) {
    // 清屏
    matrix.fillScreen(0);
    // 设置光标位置
    matrix.setCursor(5, 5);
    // 显示价格
    matrix.print("$");
    matrix.print(priceStr);
    // 更新显示
    matrix.swapBuffers(false);
    priceUpdated = false;
  }
  // 短暂延迟
  delay(100);
}

要点解读：
串口通信：在loop函数中，通过Serial.available()检查串口是否有数据传入。若有数据，将其读取到priceStr数组中，并设置priceUpdated标志为true。
价格更新：当priceUpdated为true时，清屏并更新点阵屏上显示的价格，然后将priceUpdated标志重置为false。
其他部分：与案例一类似，包括矩阵面板初始化、文本设置和延迟控制。

3、显示多个商品价格并循环切换

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 商品价格数组
float prices[] = {19.99, 29.99, 39.99};
// 商品数量
const int numProducts = sizeof(prices) / sizeof(prices[0]);
// 当前显示的商品索引
int currentIndex = 0;
// 用于存储格式化后的价格字符串
char priceStr[10];

void setup() {
  // 初始化矩阵面板
  matrix.begin();
  // 设置文本大小
  matrix.setTextSize(1);
  // 设置文本颜色为蓝色
  matrix.setTextColor(matrix.Color333(0, 0, 7));
}

void loop() {
  // 清屏
  matrix.fillScreen(0);
  // 设置光标位置
  matrix.setCursor(5, 5);
  // 将当前价格格式化为字符串
  dtostrf(prices[currentIndex], 4, 2, priceStr);
  // 显示价格
  matrix.print("$");
  matrix.print(priceStr);
  // 更新显示
  matrix.swapBuffers(false);
  // 切换到下一个商品
  currentIndex = (currentIndex + 1) % numProducts;
  // 延迟一段时间后切换
  delay(3000);
}

要点解读：
多价格存储：使用数组prices存储多个商品的价格，通过numProducts记录商品数量。
循环切换：在loop函数中，每次显示完一个商品的价格后，通过currentIndex索引切换到下一个商品的价格，使用取模运算实现循环显示。
其他逻辑：与案例一类似，包括清屏、价格格式化、显示和更新显示等操作。

4、基础静态价签显示

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
  matrix.setTextSize(2);
  matrix.setTextColor(matrix.Color333(7, 0, 0)); // 红色文字
  matrix.setCursor(5, 5);
  matrix.print("APPLE");
  matrix.setCursor(5, 25);
  matrix.setTextColor(matrix.Color333(0, 7, 0)); // 绿色价格
  matrix.print("$2.99");
}

void loop() { /* 静态显示无需循环 */ }

要点解读：
硬件连接：通过CLK、LAT、OE等引脚控制HUB75屏幕，A/B/C引脚定义扫描行数（如16x32屏需3位地址）。
颜色设置：使用Color333(R,G,B)函数，RGB各4位深度（0-7级亮度）。
文本定位：setCursor(x,y)确定起始坐标，适合多行信息布局。

5、动态价格滚动显示

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

const char* messages[] = {"SALE! APPLE", "$1.99", "LIMITED TIME"};
int currentMsg = 0;
unsigned long lastUpdate = 0;

void setup() {
  matrix.begin();
  matrix.setTextSize(1);
}

void loop() {
  if (millis() - lastUpdate > 2000) { // 每2秒切换内容
    matrix.fillScreen(0); // 清屏
    matrix.setCursor(0, 0);
    matrix.setTextColor(matrix.Color333(7, 7, 0)); // 黄色文字
    matrix.print(messages[currentMsg]);
    currentMsg = (currentMsg + 1) % 3;
    lastUpdate = millis();
  }
}

要点解读：
动态刷新：通过millis()实现非阻塞定时，避免delay()导致的程序卡顿。
内存优化：使用字符数组存储多条消息，减少内存占用。
滚动效果：每次清屏后重新绘制内容，适合短文本提示。

6、传感器联动动态价签

#include <RGBmatrixPanel.h>
#include <DHT.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
#define DHTPIN 2
#define DHTTYPE DHT11

RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  matrix.begin();
  dht.begin();
  matrix.setTextSize(1);
}

void loop() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  matrix.fillScreen(0);
  matrix.setCursor(0, 0);
  matrix.setTextColor(matrix.Color333(0, 0, 7)); // 蓝色文字
  matrix.print("TEMP:");
  matrix.print(t);
  matrix.print("C");

  matrix.setCursor(0, 15);
  if (t > 25) { // 温度阈值触发促销
    matrix.setTextColor(matrix.Color333(7, 0, 0)); // 红色促销价
    matrix.print("DISCOUNT! $1.50");
  } else {
    matrix.setTextColor(matrix.Color333(7, 7, 7)); // 白色原价
    matrix.print("PRICE: $2.00");
  }
  delay(2000); // 简化示例，实际需优化刷新率
}

要点解读：
传感器集成：通过DHT11读取环境数据，扩展价签为智能终端。
条件逻辑：根据温度值切换显示内容，适合生鲜货架等场景。
多线程优化：实际项目需使用FreeRTOS或定时中断，避免delay()阻塞主循环。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
