37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百二十：P6全彩LED模组16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）

在这里插入图片描述

P6全彩LED模组 16x32显示屏单元板是一种常用的LED显示屏模块，常用于广告牌、信息显示、指示牌以及其他需要显示动态图像、文字和视频的场景。P6代表着LED像素的间距为6mm，表示每个LED像素点之间的距离为6毫米。此模块一般被广泛应用于户内或近距离显示的场合，具有较高的分辨率和较清晰的显示效果。

主要特点：

模块尺寸和像素
• 显示尺寸：通常每个模块的尺寸是16x32像素，即一个模块由16行32列的小型LED点阵组成。
• 像素间距：6mm的像素间距，即每个LED点之间的距离为6毫米，适合近距离查看。
全彩显示：
• 全彩色：P6模块支持红、绿、蓝三种颜色的混合，通过调节不同的颜色亮度，形成丰富的彩色图像、文字和动画效果。
• 显示效果：能呈现高质量的图片、视频、文本，适用于动态广告显示和信息广播。
扫描方式：
• 8扫描：这表示每个模块的扫描方式为8扫描。扫描方式是指模块在显示时，LED每8行进行一次扫描更新，意味着每次显示的行数是8行，通过扫描显示，减少了电流和驱动电路的压力，保证了显示屏的稳定性和功耗。
• 驱动IC：常见的P6模块使用的是定制的驱动芯片，如MBI5024，它负责驱动每个LED点的亮灭。
接口方式：
• 串口/并口接口：通常通过串口（如UART）或并口（如TTL）来控制P6模块。通过微控制器（如Arduino、Raspberry Pi和ESP32等）进行数据传输和显示控制。
• 连接方式：多个模块可以通过排线连接形成更大的显示屏，拼接起来达到任意显示尺寸。
应用场景：
• 广告牌和电子屏幕：由于其色彩鲜艳，分辨率较高，广泛应用于户内广告、商场展示、车站和机场的公告显示。
• 动态信息显示：用于显示新闻、天气、公告和实时动态信息。
• 图像和视频播放：由于支持全彩显示，可以播放图像、动画视频等内容。

典型应用：
• 室内广告牌：商场、车站、电影院、地铁站等地方，用于动态显示广告内容。
• 信息发布系统：用于发布企业、学校、交通、公共场所等的实时信息。
• 创意显示：可以用在舞台、演唱会等场合，作为装饰性显示屏，展示实时画面或动态效果。

在这里插入图片描述
引脚接线设置，主要参考这个

在这里插入图片描述

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百二十：P6全彩LED模组 16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）

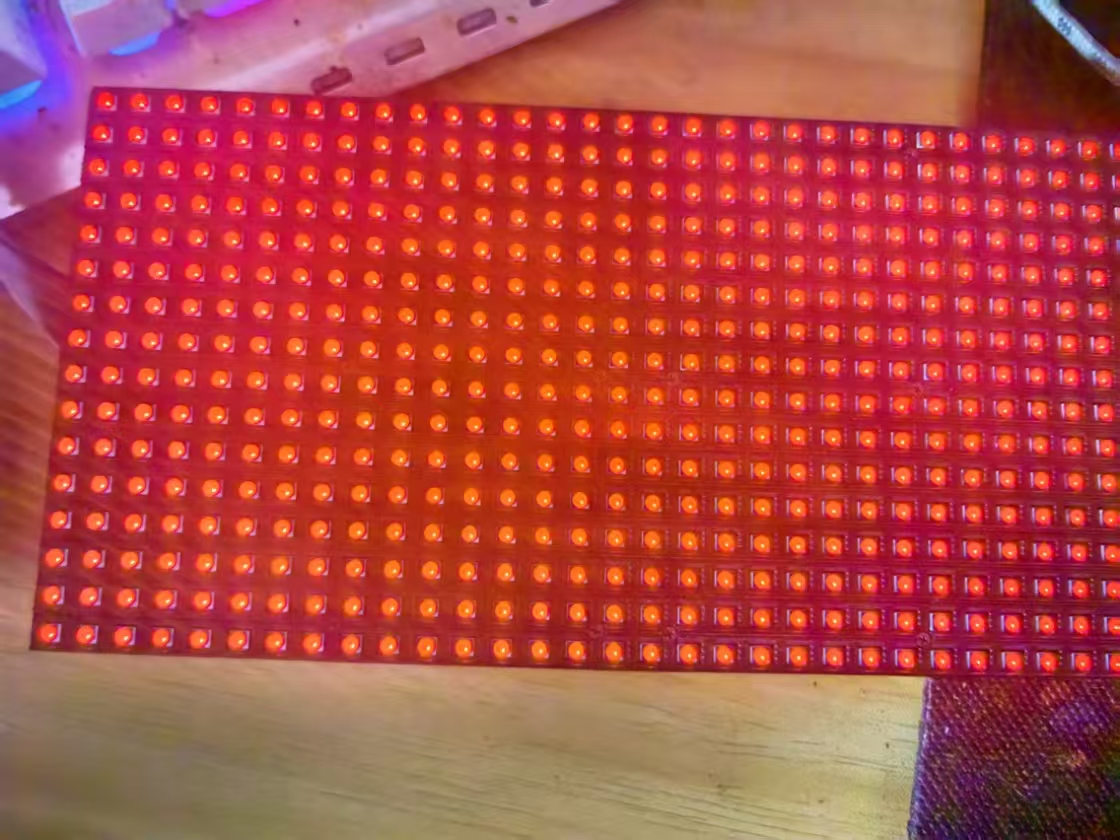

项目三：P6全彩16X32单元板之使用 fillScreen() 彻底点亮整个屏幕

实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百二十：P6全彩LED模组 16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）
  项目三：P6全彩16X32单元板之使用 fillScreen() 彻底点亮整个屏幕
*/

#include <ESP32-HUB75-MatrixPanel-I2S-DMA.h>
#include <Adafruit_GFX.h>

// 创建 LED 显示屏配置（适用于 16x32 面板）
HUB75_I2S_CFG mxconfig(32, 16, 1);

// 创建矩阵对象
MatrixPanel_I2S_DMA matrix(mxconfig);

void setup() {
  // 设定 ESP32 与 LED 面板的连接引脚（HUB75 标准）
  mxconfig.gpio.r1 = 25;
  mxconfig.gpio.g1 = 26;
  mxconfig.gpio.b1 = 27;
  mxconfig.gpio.a  = 23;
  mxconfig.gpio.b  = 19;
  mxconfig.gpio.c  = 5;
  mxconfig.gpio.d  = 17;
  mxconfig.gpio.lat = 4;
  mxconfig.gpio.oe  = 15;

  matrix.begin();            // 初始化 LED 显示屏
  matrix.setBrightness8(128); // 设定亮度（范围 0~255，128 为中等亮度）

  matrix.fillScreen(matrix.color565(255, 0, 0)); // **填充全红色，点亮整个屏幕**
}

void loop() {
  // 保持亮屏状态，无需额外刷新
}
