Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。
HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。
一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。

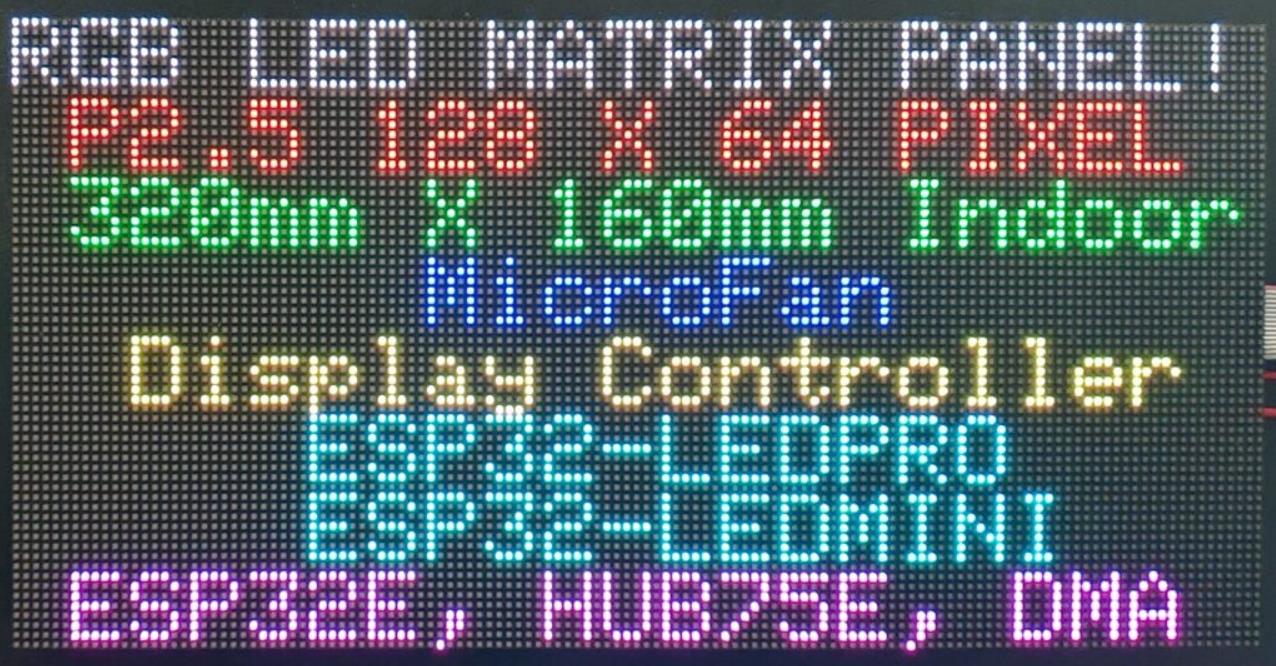

常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。
二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。
三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。
四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：
硬件连接

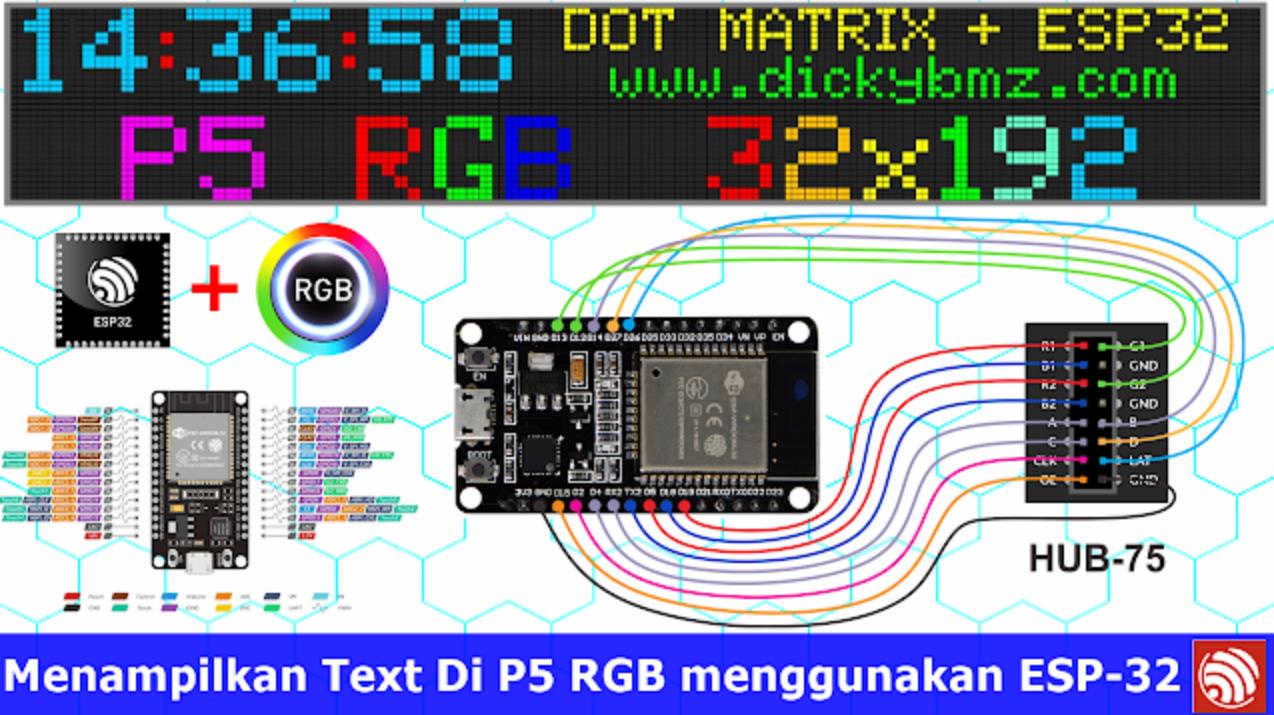

将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。
五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。
Arduino HUB75 之动态滚动文本显示
一、主要特点
Arduino 驱动 HUB75 接口的 LED 屏幕（如 RGB 点阵屏）实现 动态滚动文本显示，是一种高效、直观且具有视觉吸引力的信息展示方式。该技术结合了嵌入式开发、图形绘制与人机交互设计，广泛应用于信息公告、广告宣传、交通导航等多个领域。
以下是其主要技术特点：
- 高分辨率与清晰可读性
使用常见的 HUB75 屏幕（如 64x32 / 128x64）具备足够点阵密度；
支持逐像素控制文字位置和样式，确保滚动时的清晰度；
可自定义字体大小、字体风格和文字间距。 - RGB 全彩支持与颜色丰富
每个像素点可独立设置 RGB 值（通常使用 RGB565 色深），共支持 65K 种颜色；
文字与背景可自由设定对比色，增强可视效果；
可实现彩色渐变、闪烁、高亮等动态特效。 - 多行滚动与分段显示
支持单行或多行交替滚动；
可根据内容长度自动换行或截断；
多行内容可通过调度算法依次滚动，提高信息承载量。 - 实时更新与外部数据联动
滚动文本内容可由传感器、Wi-Fi模块、蓝牙模块等外部设备实时提供；
例如：从服务器获取新闻标题、天气预报、公交信息等；
支持定时刷新、远程控制更新内容。 - 开发灵活、平台兼容性强
可运行于多种 Arduino 平台：
Arduino Uno/Nano：适合小规模静态滚动；
ESP32/ESP8266：支持联网获取数据并驱动复杂动画；
图形库支持良好，如 PxMatrix、MD_Parola、Adafruit GFX 等。 - 占用资源低、适合长时间运行
动态滚动虽为动画形式，但通过差值更新或双缓冲机制，CPU 和内存占用率较低；
适用于工业监控、智能终端、公共信息播报等需长时间稳定运行的场景。
二、应用场景
动态滚动文本显示因其灵活性与实用性，广泛应用于以下行业和场景中：
- 公共交通与城市设施
地铁站、公交站电子显示屏滚动播放车次信息、到站时间；
飞机场航班状态滚动栏，包含延误、起飞、到达等信息；
城市应急广播系统显示临时通知、预警信息。 - 商业广告与数字标牌
商场、超市门口滚动展示促销活动、商品价格变动；
餐厅菜单栏滚动显示菜品名称、推荐菜、优惠信息；
数码展柜、无人零售设备显示商品详情与支付状态。 - 工业监控与调度中心
工厂控制室显示生产线状态、报警信息、产量统计；
能源管理系统显示电力负载、用水用电趋势；
物流调度屏滚动显示运输路线、仓库状态。 - 教育与信息发布
学校门口电子班牌滚动显示课程表、校园新闻；
教学实验室用于展示实验参数、操作说明；
博物馆导览装置用于显示展品介绍与参观提示。 - 智能家居与物联网
家庭气象站显示温湿度变化、空气质量指数；
智能门铃显示来客信息、欢迎语；
宠物喂食器、饮水机状态反馈。 - 节日庆典与艺术装置
节日灯光秀中加入滚动祝福语、倒计时；
舞台布景配合音乐节奏滚动歌词、演出信息；
艺术展览中用于互动式信息展示。
三、需要注意的事项
虽然 Arduino HUB75 实现滚动文本显示功能非常实用，但在实际部署过程中仍需注意以下几个关键问题：
- 屏幕刷新率与流畅性控制
刷新率过低会导致画面卡顿、拖影；
刷新率过高会增加主控负担，尤其在 Arduino Uno/Nano 上要注意性能限制；
推荐刷新频率范围：20Hz ~ 60Hz，兼顾流畅性与稳定性。 - 内存占用与性能优化
滚动文本需要缓存当前帧内容进行重绘；
对于资源有限的平台（如Uno/Nano），建议减少同时显示的行数；
若需联网更新内容，应合理分配 WiFi 缓冲区与显示缓冲区资源。 - 字体适配与分辨率匹配
小屏幕（如32x16）应选择紧凑字体，避免文字重叠；
大屏幕可用大字号字体提升远距离可视性；
字体来源可选内置库、开源字体或自定义生成。 - 文字颜色与背景对比度
文字与背景色应形成明显区分，否则影响阅读体验；
推荐搭配：
白色文字 + 黑色背景（通用）
红色文字 + 深灰背景（警报提示）
黄色文字 + 深蓝背景（夜间模式） - 电源管理与散热措施
LED 屏幕功耗较大，尤其是全亮状态下电流可能超过1A；
使用独立稳压电源供电，防止主板USB接口烧毁；
注意散热设计，避免因高温导致亮度下降或元件损坏。 - 多屏拼接一致性
若采用多个 HUB75 屏拼接扩展显示区域，需保证：
数据同步更新；
显示节奏一致；
亮度与色彩统一；
可考虑使用同步信号线或主从结构进行控制。 - 软件容错与异常恢复
长时间运行的设备应具备异常重启后自动恢复的能力；
建议引入看门狗定时器防止死机；
对于联网获取内容的设备，还需处理网络中断后的缓存机制。
1、基础水平滚动文本
#include <RGBmatrixPanel.h>
// 定义HUB75引脚
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
// 要显示的文本
const char* message = "Hello, World!";
// 滚动位置
int scrollPos = 32;
void setup() {
matrix.begin(); // 初始化矩阵面板
matrix.setTextSize(1); // 设置文本大小
matrix.setTextColor(matrix.Color333(7, 0, 0)); // 设置文本颜色为红色
matrix.setTextWrap(false); // 禁用文本换行
}
void loop() {
matrix.fillScreen(0); // 清屏
matrix.setCursor(scrollPos, 0); // 设置光标位置
matrix.print(message); // 显示文本
matrix.swapBuffers(false); // 更新显示
scrollPos--; // 滚动位置递减
if (scrollPos < -strlen(message) * 6) { // 如果滚动位置超出屏幕，重置位置
scrollPos = 32;
}
delay(50); // 延迟控制滚动速度
}
要点解读：
滚动逻辑：通过不断更新scrollPos实现文本的水平滚动。
边界处理：当滚动位置超出屏幕范围时，将滚动位置重置为初始值，实现循环滚动。
滚动速度控制：通过delay函数控制滚动速度，延迟时间越短，滚动速度越快。
2、带颜色渐变的滚动文本
#include <RGBmatrixPanel.h>
// 定义HUB75引脚
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
// 要显示的文本
const char* message = "Colorful Scroll!";
// 滚动位置
int scrollPos = 32;
// 颜色渐变计数器
int colorStep = 0;
void setup() {
matrix.begin(); // 初始化矩阵面板
matrix.setTextSize(1); // 设置文本大小
matrix.setTextWrap(false); // 禁用文本换行
}
void loop() {
matrix.fillScreen(0); // 清屏
matrix.setCursor(scrollPos, 0); // 设置光标位置
uint16_t color = matrix.Color333(colorStep % 8, (colorStep + 2) % 8, (colorStep + 4) % 8); // 颜色渐变
matrix.setTextColor(color); // 设置文本颜色
matrix.print(message); // 显示文本
matrix.swapBuffers(false); // 更新显示
scrollPos--; // 滚动位置递减
if (scrollPos < -strlen(message) * 6) { // 如果滚动位置超出屏幕，重置位置
scrollPos = 32;
}
colorStep++; // 更新颜色渐变计数器
delay(50); // 延迟控制滚动速度
}
要点解读：
颜色渐变实现：通过colorStep变量作为颜色渐变计数器，在每次循环中根据其值计算不同的颜色。
滚动逻辑：与基础滚动文本类似，通过更新scrollPos实现滚动效果。
视觉效果增强：颜色的动态变化使滚动文本更具吸引力。
3、垂直滚动文本
#include <RGBmatrixPanel.h>
// 定义HUB75引脚
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
// 要显示的文本
const char* message = "Vertical Scroll";
// 滚动位置
int yPos = matrix.height();
void setup() {
matrix.begin(); // 初始化矩阵面板
matrix.setTextSize(1); // 设置文本大小
matrix.setTextColor(matrix.Color333(0, 7, 0)); // 设置文本颜色为绿色
matrix.setTextWrap(false); // 禁用文本换行
}
void loop() {
matrix.fillScreen(0); // 清屏
matrix.setCursor(0, yPos); // 设置光标位置
matrix.print(message); // 显示文本
matrix.swapBuffers(false); // 更新显示
yPos--; // 滚动位置递减
if (yPos < -8) { // 如果滚动位置超出屏幕，重置位置
yPos = matrix.height();
}
delay(30); // 延迟控制滚动速度
}
要点解读：
垂直滚动实现：通过更新yPos实现文本的垂直滚动。
边界处理：当文本完全滚出屏幕时，重置yPos到屏幕底部，实现循环滚动。
应用场景：垂直滚动文本适合用于信息公告栏或广告牌，尤其在空间有限的情况下。
4、基础RGB点阵屏滚动文本（使用RGBmatrixPanel库）
#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A 0
#define B 1
#define C 2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
const char* message = "Hello, World!";
int x = 64; // 初始位置（屏幕右侧外）
int speed = 2; // 滚动速度
void setup() {
matrix.begin();
matrix.setTextSize(1);
matrix.setTextColor(matrix.Color333(7, 0, 0)); // 红色
}
void loop() {
matrix.fillScreen(0); // 清屏
matrix.setCursor(x, 10); // 设置文本位置
matrix.print(message);
x -= speed; // 更新位置
if (x < -strlen(message) * 6) x = 64; // 循环滚动
delay(30); // 控制刷新率
}
要点解读：
硬件连接：通过CLK、OE、LAT等引脚控制HUB75接口，需确保电源稳定（RGB点阵屏功耗较高）。
动态效果：通过调整x坐标实现文本水平移动，speed参数控制滚动速度。
显示优化：使用fillScreen(0)清屏避免残影，delay(30)平衡流畅度与刷新率。
5、多模块级联大屏滚动（使用PxMatrix库）
#include <PxMatrix.h>
#define P_LAT 16
#define P_OE 15
#define P_A A0
#define P_B A1
#define P_C A2
#define P_D A3
#define P_CLK 14
#define P_R1 5
#define P_G1 6
#define P_B1 7
PxMATRIX display(128, 32, P_LAT, P_OE, P_A, P_B, P_C, P_D, P_CLK);
String message = "Welcome to Arduino Hub!\nLine 2";
int scrollPos = 128; // 初始位置（屏幕右侧外）
void setup() {
display.begin(16); // 16MHz PWM频率
display.setTextSize(1);
display.setTextColor(display.color565(255, 0, 0)); // 红色
}
void loop() {
display.clearDisplay();
display.setCursor(scrollPos, 5);
display.print(message);
scrollPos--;
if (scrollPos < -message.length() * 6) scrollPos = 128;
display.showBufferUpdate();
delay(20);
}
要点解读：
级联配置：通过P_D引脚扩展至128x32分辨率，需确保电源和信号线长度合适（避免衰减）。
多行文本：使用\n换行符实现多行显示，message.length() * 6估算文本宽度。
性能优化：showBufferUpdate()减少闪烁，delay(20)适配高刷新率需求。

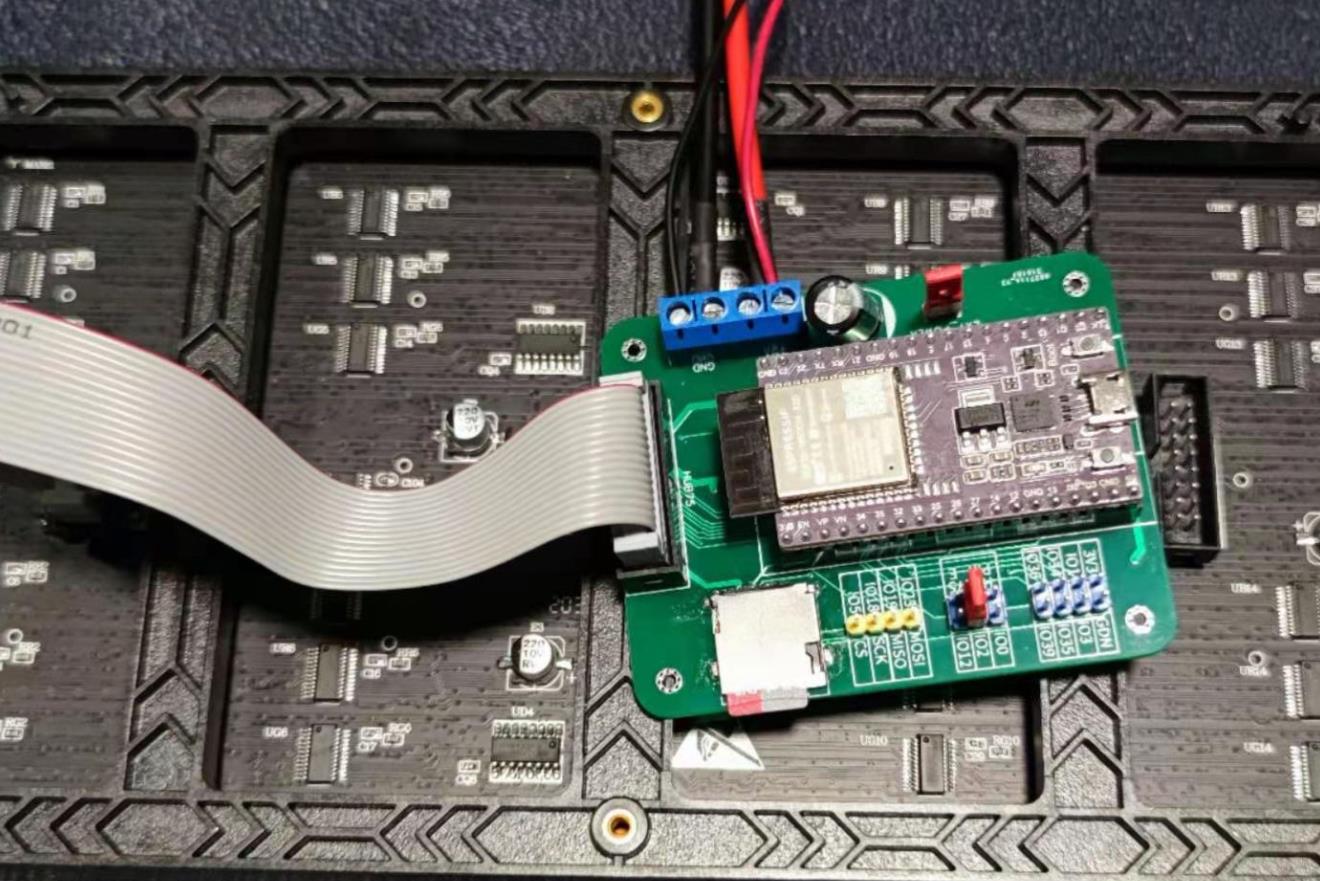

6、ESP32驱动HUB75滚动（支持Wi-Fi动态更新）
#include <WiFi.h>
#include <RGBmatrixPanel.h>
#define CLK 18
#define OE 19
#define LAT 23
#define A 5
#define B 25
#define C 26
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
WiFiServer server(80);
String receivedText = "Default Message";
int brightness = 5; // 亮度（0-15）
void setup() {
WiFi.begin("SSID", "PASSWORD");
while (WiFi.status() != WL_CONNECTED) delay(500);
server.begin();
matrix.begin();
matrix.setTextSize(1);
matrix.setBrightness(brightness);
}
void loop() {
WiFiClient client = server.available();
if (client) {
while (client.connected()) {
if (client.available()) {
String line = client.readStringUntil('\n');
if (line.startsWith("GET /update?text=")) {
receivedText = line.substring(17, line.indexOf(' ', 17));
}
}
}
client.stop();
}
// 滚动显示
static int x = 64;
matrix.fillScreen(0);
matrix.setCursor(x, 10);
matrix.print(receivedText);
x--;
if (x < -receivedText.length() * 6) x = 64;
delay(30);
}
要点解读：
网络功能：通过ESP32的Wi-Fi模块接收动态文本，支持HTTP请求更新内容（如/update?text=New%20Message）。
亮度控制：setBrightness()调节PWM占空比，适应不同环境光条件。
扩展性：可结合MQTT协议实现物联网设备状态实时显示（如温度、湿度）。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
