37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

** 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十五：DS3231 高精度时钟模块 IIC/I2C接口实时计时传感器**

在这里插入图片描述

在这里插入图片描述

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十五：DS3231 高精度时钟模块 IIC/I2C接口实时计时传感器

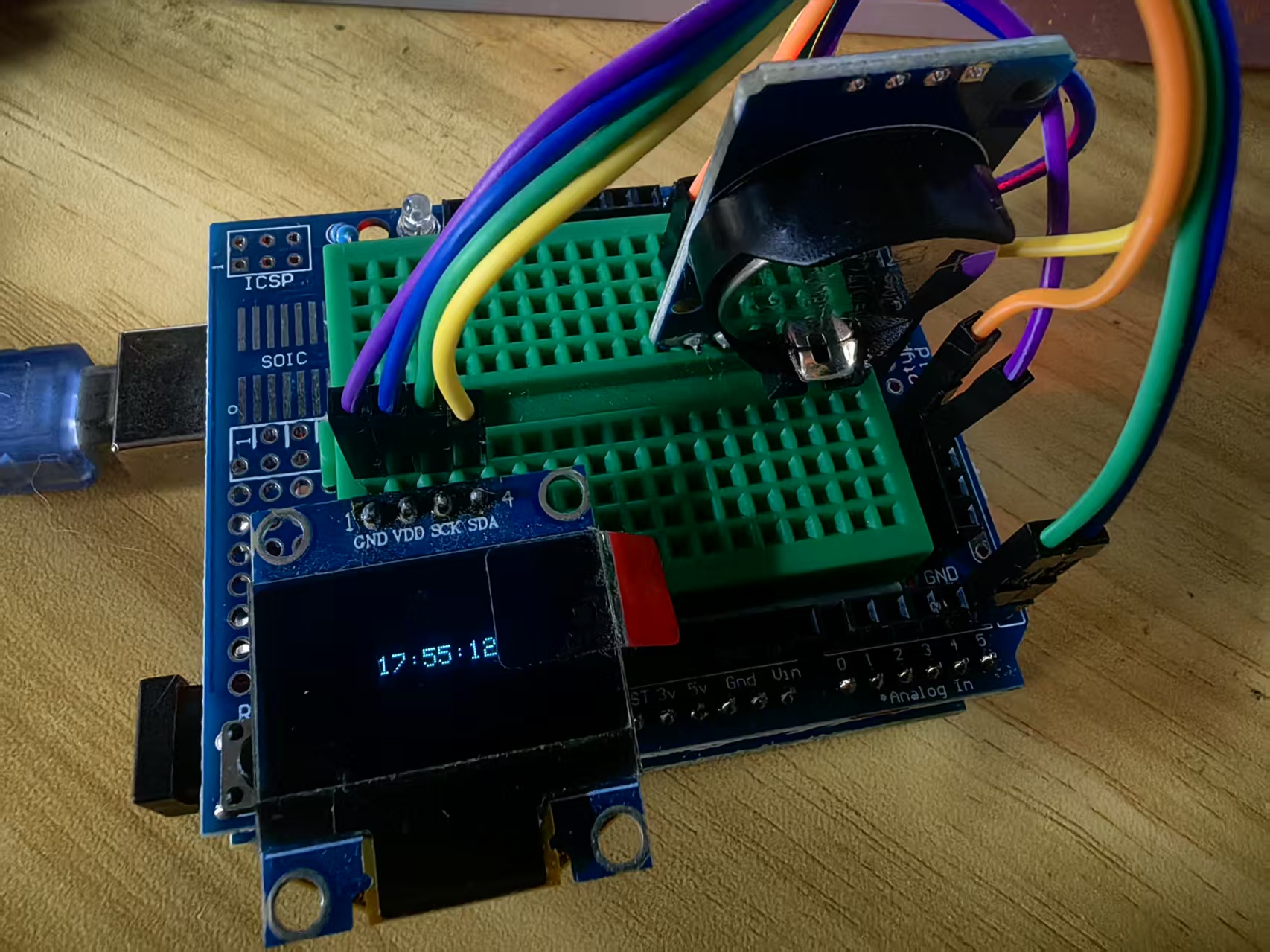

项目之十：将时间居中显示在 OLED 屏幕上

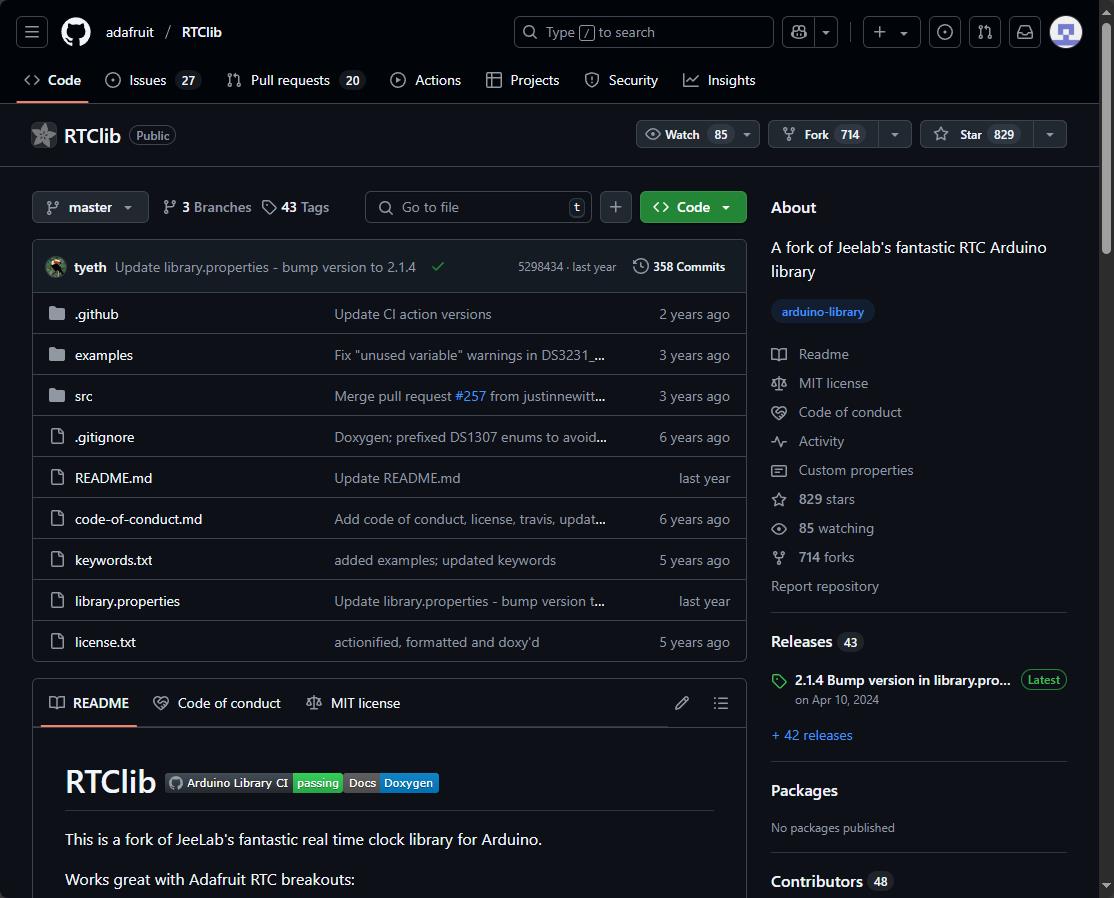

安装RTClib.h库（https://github.com/adafruit/RTClib）

在这里插入图片描述

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十五：DS3231 高精度时钟模块  IIC/I2C接口 实时计时传感器
  项目之十：将时间居中显示在 OLED 屏幕上
*/

#include <Wire.h>               // **引入 I2C 通信库**
#include <Adafruit_GFX.h>       // **引入 Adafruit GFX 图形库**
#include <Adafruit_SSD1306.h>   // **引入 Adafruit SSD1306 OLED 显示库**
#include <RTClib.h>             // **引入 DS3231 RTC 库**

#define SCREEN_WIDTH 128  // **OLED 屏幕宽度（单位：像素）**
#define SCREEN_HEIGHT 64  // **OLED 屏幕高度（单位：像素）**

// **创建 SSD1306 OLED 显示对象，使用 I2C 进行通信**
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

// **创建 DS3231 RTC 对象**
RTC_DS3231 rtc;

// **用于存储时间字符串**
String time;

void setup() {
    Serial.begin(9600);  // **初始化串口通信**

    // **初始化 OLED 显示屏**
    if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {  // **设置 I2C 地址为 0x3C**
        Serial.println(F("SSD1306 显示屏初始化失败"));
        while (true);  // **进入死循环，防止继续执行错误代码**
    }

    delay(2000);  // **等待 2 秒，确保 OLED 组件启动**
    oled.clearDisplay();  // **清空 OLED 屏幕**
    oled.setTextSize(1);  // **设置文本大小**
    oled.setTextColor(WHITE);  // **设置文本颜色**
    oled.setCursor(0, 10);  // **设置文本显示位置**

    // **初始化 DS3231 RTC 模块**
    if (!rtc.begin()) {
        Serial.println("找不到 RTC 模块");
        Serial.flush();
        while (true);  // **进入死循环，避免继续执行错误代码**
    }

    // **同步 RTC 时间，设置为编译时的日期和时间**
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

    // **预留 10 个字节内存，优化 String 变量存储，避免碎片化**
    time.reserve(10);
}

void loop() {
    // **从 RTC 读取当前时间**
    DateTime now = rtc.now();
    time = "";  // **清空字符串**
    time += now.hour();  // **获取小时**
    time += ':';
    time += now.minute();  // **获取分钟**
    time += ':';
    time += now.second();  // **获取秒数**

    oledDisplayCenter(time);  // **调用 OLED 显示函数**
}

/*****************************************************************************************************
 * **oledDisplayCenter**
 *  - 计算文本大小，使其居中显示在 OLED 屏幕上
 *  - 然后将时间数据显示在屏幕中央
 *****************************************************************************************************/
void oledDisplayCenter(String text) {
    int16_t x1, y1;
    uint16_t width, height;

    // **获取文本的宽度和高度**
    oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);

    // **清屏**
    oled.clearDisplay();

    // **计算居中位置**
    oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2);

    // **显示时间字符串**
    oled.println(text);
    oled.display();  // **刷新 OLED 屏幕**
}

代码简单解读

这段代码使用 DS3231 实时时钟（RTC）模块和 OLED 显示屏，通过 I2C 通信实现时间显示，核心逻辑如下：

初始化硬件
✅ Wire.begin(); → 启动 I2C 通信
✅ oled.begin(…); → 初始化 OLED 显示屏（I2C 地址 0x3C）
✅ rtc.begin(); → 初始化 DS3231 RTC
设置 RTC 时间
✅ rtc.adjust(DateTime(F(DATE), F(TIME))); → 自动设置 RTC 时间为编译时的系统时间
✅ 确保 RTC 运行正确，否则进入死循环
获取当前时间
✅ rtc.now(); → 从 RTC 读取当前时间
✅ 格式化为 “小时:分钟:秒” 形式并存入 String time
显示时间在 OLED 屏幕上
✅ oledDisplayCenter(time); → 将时间居中显示
✅ 计算文本大小，确保居中
✅ 清除屏幕并更新显示
采集间隔
✅ 每秒刷新一次时间，保证实时性
