Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。
Arduino E-Ink（电子墨水屏） 是近年来在低功耗嵌入式显示系统中广泛应用的一种新型显示技术。它与传统 TFT、OLED 等屏幕有着本质区别，特别适用于需要长时间静态显示、低刷新频率、节能的场景。
一、主要特点
- 超低功耗
E-Ink 屏幕仅在刷新画面时消耗电力，显示内容保持不变时几乎不耗电。
非常适合电池供电设备或太阳能供电系统，可显著延长续航时间。 - 阳光下可视性强
借助环境光反射原理，E-Ink 屏幕在强光下依旧清晰可见，优于 OLED 和 LCD。
无背光设计使其更适合户外或高亮度环境下的使用。 - 黑白/灰阶显示为主
大多数 E-Ink 屏幕为单色（黑白）或有限灰阶（如 3bit），色彩表现能力弱于 TFT 或 OLED。
这使得其更适用于文字、图标、仪表等简洁信息的展示。 - 刷新率低，不适合动态内容
刷新一次通常需要几百毫秒至数秒，且频繁刷新会导致残影问题。
不适合播放视频、动画或实时图形更新类应用。 - 驱动复杂度较高
相比普通字符型 LCD，E-Ink 屏幕需要精确控制波形驱动（Driver Waveform），否则容易出现残影或老化现象。
通常依赖专用库（如 GxEPD2、Adafruit_EPD）进行图像缓冲和刷新控制。 - 寿命长，耐久性好
E-Ink 屏幕具有很高的耐久性，理论上可支持数十万次刷新，不易老化。
对比 OLED 的“烧屏”风险，E-Ink 更加稳定可靠。
二、应用场景
- 智能标签（Smart Label）
应用于零售行业，作为货架价格标签、库存管理标签等，可远程更新商品信息。
示例：超市电子价签系统。 - 智能家居显示终端
显示温湿度、空气质量、日程提醒、门锁状态等信息。
可作为壁挂式低功耗家庭信息中心。 - 便携式电子设备
如电子书阅读器（Kindle）、智能手表辅助显示界面、户外导航设备等。
特别适合需要长时间待机、无需频繁刷新的设备。 - 农业与环境监测
在温室大棚、气象站、水质检测点部署低功耗显示屏，展示传感器数据。
示例：太阳能供电的空气污染监测站显示模块。 - 工业与物流追踪
工业设备状态显示面板、资产追踪标签、运输过程中的温湿度记录仪等。
支持无线通信 + E-Ink 的组合方案，实现远程监控。
三、注意事项
- 刷新策略优化
避免不必要的刷新操作，尽量采用局部刷新（Partial Refresh）减少闪烁与延迟。
全局刷新（Full Update）虽然显示效果更好，但耗时较长且易造成视觉不适。 - 内存占用问题
E-Ink 屏幕分辨率较高时，帧缓冲区（Frame Buffer）会占用大量 RAM。
对于 Arduino UNO/Nano 等低端设备，建议选择小尺寸或使用外部 SRAM 缓冲。 - 驱动库的选择与配置
推荐使用主流开源库如：
GxEPD2：功能强大，支持多种 E-Ink 模块。
Adafruit_EPD：适用于 Adafruit 自家模块。
注意 SPI 速率、引脚映射、复位逻辑是否匹配硬件。 - 避免残影与图像老化
长时间显示相同内容可能导致“图像残留”，称为“残影效应”。
建议定期执行“清除刷新”（Clear Update）或随机扰动内容布局来缓解。 - 电源管理策略
可结合 Arduino 的休眠模式，在非工作时段关闭屏幕供电或进入低功耗模式。
使用 MOSFET 控制屏幕电源，进一步降低待机电流。 - 开发调试难度较大
由于刷新速度慢，调试过程中需耐心等待每次更新结果。
建议先在 TFT/OLED 上验证逻辑，再迁移到 E-Ink 平台。

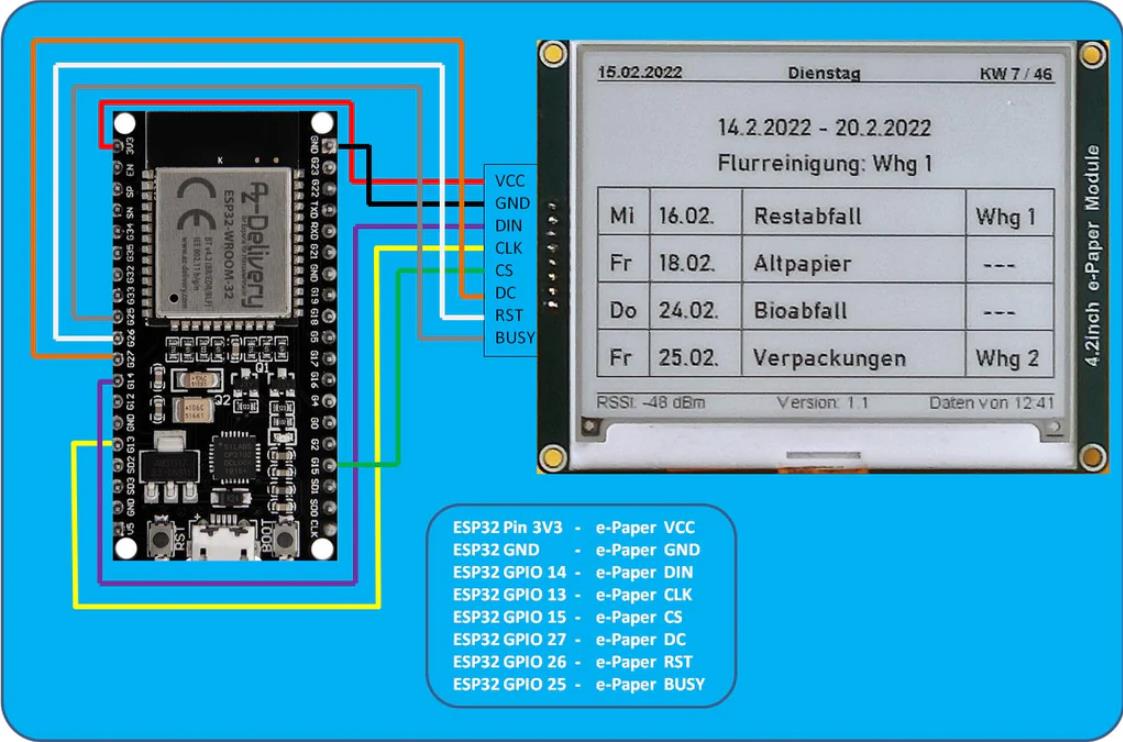

在 Arduino 项目中，E-Ink 之显示图像（Displaying Images on E-Ink Display） 是一种将静态或低频更新的图像信息呈现在电子墨水屏上的技术。与传统的 TFT、OLED 等屏幕相比，E-Ink 屏幕凭借其超低功耗、阳光下可视性强和高对比度等优势，在嵌入式系统中具有独特的应用价值。
一、主要特点
- 超低功耗
E-Ink 屏幕仅在刷新时消耗电能，内容稳定后几乎不耗电。
特别适合电池供电、太阳能供电或远程部署设备。 - 阳光下可视性强
利用环境光反射成像，在强光环境下依然清晰可见，优于 OLED、LCD 等背光屏幕。
适用于户外监控、广告牌、智能标签等场景。 - 支持多种格式图像
可显示 BMP、PNG、JPEG 等图像格式，通过工具转换为单色位图数组后可加载到 Arduino 中。
部分高级库（如 GxEPD2）支持直接绘制 PROGMEM 图像数据。 - 黑白/灰阶为主，色彩有限
大多数 E-Ink 模块为黑白或灰阶显示（如 3bit），不支持彩色渲染。
图像需预处理为二值化或灰度图，以适应屏幕特性。 - 刷新率较低
单次刷新通常需要几百毫秒至数秒，不适合频繁更新或动画展示。
建议用于静态图像展示或周期性更新场景。 - 抗老化设计要求
长时间显示相同图像可能导致“残影”现象，影响显示质量。
应定期执行全屏刷新清除残留图像，延长屏幕寿命。 - 内存占用较大
高分辨率图像需要较大的 RAM 存储帧缓冲区（Frame Buffer），对低端 Arduino 控制器构成挑战。
建议使用小尺寸屏幕或启用局部刷新减少资源占用。
二、应用场景
- 智能价签（Electronic Shelf Label, ESL）
显示商品图片、价格条形码、促销海报等信息，提升零售体验。
示例：基于 ESP32 的无线电子价签终端。 - 智能家居控制面板
显示图标、状态指示图、天气预报图像等辅助信息。
示例：家庭能源管理系统的可视化界面。 - 户外广告与公告牌
用于展示静态宣传图、通知、活动海报等信息。
示例：公园导览图、公交站牌、博物馆展品介绍。 - 教育与阅读设备
显示插图、图表、漫画等内容，增强电子书阅读器的视觉体验。
示例：Arduino + E-Ink 构建简易电子书阅读器。 - 物流与资产管理
显示资产编号、照片、二维码等信息，便于识别和追踪。
示例：带 RFID 的资产追踪标签。 - 医疗与健康监测
显示心电图、血糖曲线、体温趋势图等医学图像。
示例：便携式健康记录仪的数据展示模块。
三、注意事项
- 图像预处理优化
使用图像处理软件（如 Photoshop、GIMP）或专用工具（如 ImageConverter Plus、BmpToCArray）将图像转换为适合 E-Ink 显示的黑白或灰度图像。
对图像进行裁剪、缩放、去噪等操作，提高显示效果并降低内存占用。 - 合理选择图像尺寸
小型 E-Ink 屏幕（如 1.54"、2.9"）建议使用不超过 200×100 像素的图像。
避免加载超出屏幕分辨率的图像，防止显示异常或溢出。 - 驱动库的选择与适配
推荐使用主流开源库：
GxEPD2：功能强大，支持多种 E-Ink 模块。
Adafruit_EPD：适用于 Adafruit 自家模块。
注意 SPI 速率、引脚映射、复位逻辑是否匹配硬件。 - 电源管理优化
在非刷新时段关闭屏幕供电，可使用 MOSFET 或继电器控制 VCC。
结合 Arduino 的休眠模式进一步降低整体功耗。 - 防止图像残留（残影）
定期执行“全屏刷新”，避免长时间显示相同图像导致老化。
若图像内容长期不变，建议每隔几天手动刷新一次。 - 内存与性能限制
对于低端控制器（如 Arduino UNO/Nano），建议使用小尺寸图像或外部 SRAM 缓冲。
考虑使用 ESP32、Teensy 等高性能平台来支持更高分辨率图像。

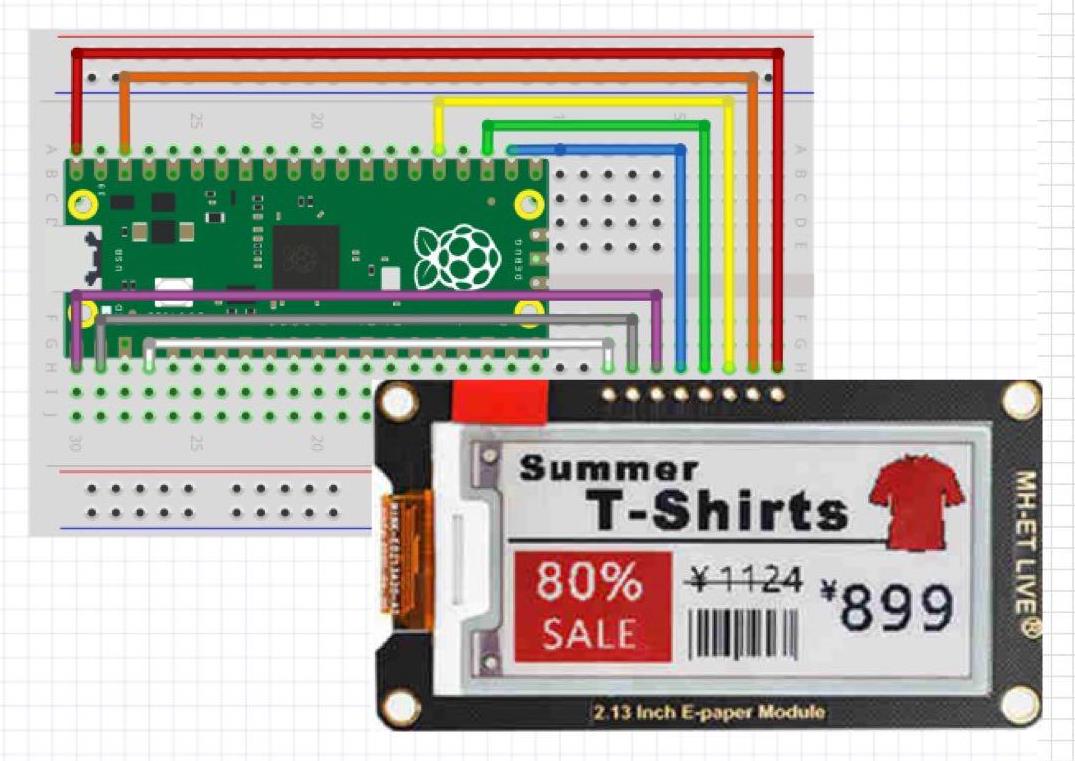

1、显示固定图像
#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库
#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15
GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);
void setup() {
epd.init(115200); // 初始化E-Ink显示屏，设置波特率
epd.setRotation(1); // 设置屏幕旋转方向
epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
// 显示固定图像（需要将图像转换为C数组）
extern unsigned char myImage[]; // 假设图像数据存储在myImage数组中
epd.drawBitmap(0, 0, myImage, 212, 104, GxEPD_BLACK); // 显示图像
epd.display(); // 显示内容
epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}
void loop() {
// 空循环，保持显示
}
要点解读：
图像加载：通过epd.drawBitmap函数加载并显示图像，需要将图像转换为C数组。
屏幕刷新：使用epd.display函数刷新屏幕，显示图像。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。

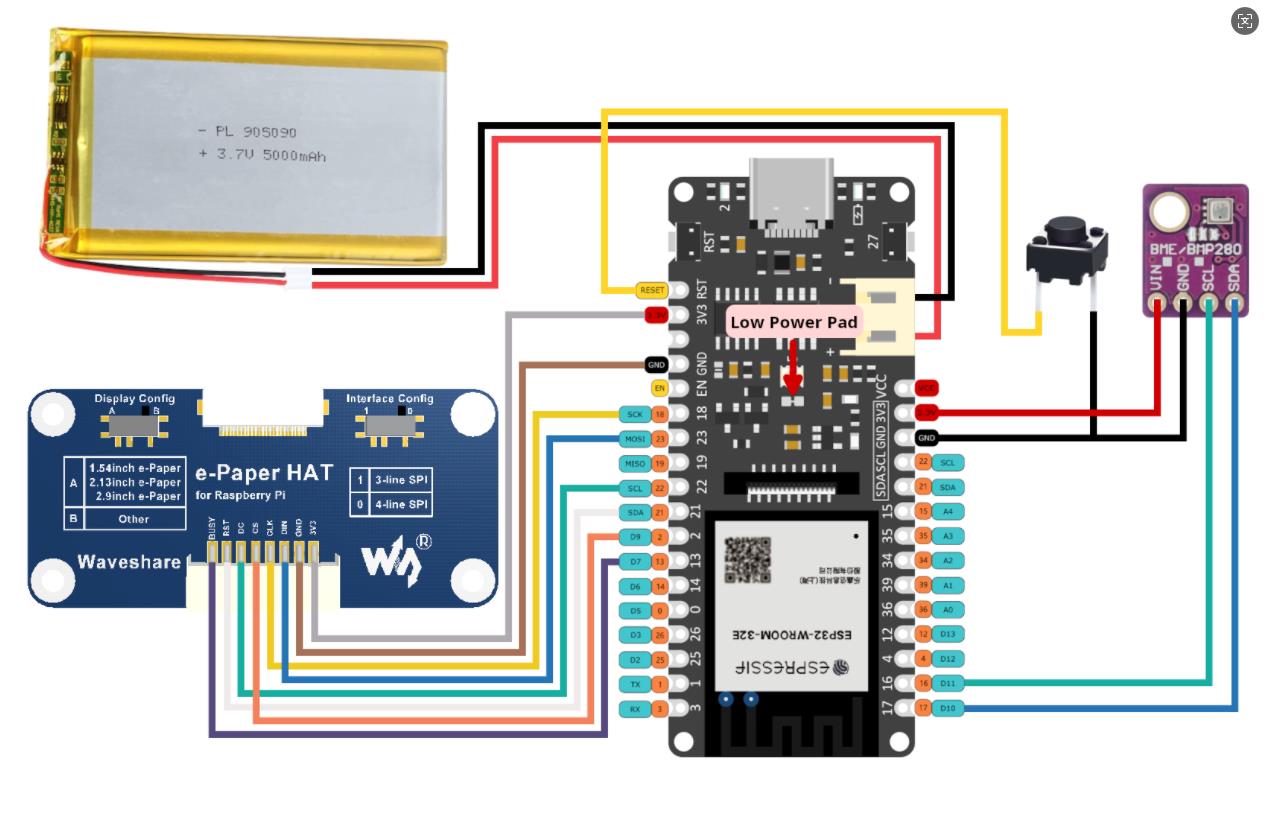

2、使用WaveShare库显示图像
#include <SPI.h>
#include "epd2in9.h"
#include "epdpaint.h"
#define COLORED 0
#define UNCOLORED 1
unsigned char image[1024];
Paint paint(image, 0, 0);
Epd epd;
void setup() {
Serial.begin(9600);
if (epd.Init(lut_full_update) != 0) {
Serial.print("e-Paper init failed");
return;
}
// Memory Frame Must Be Cleared Twice
epd.ClearFrameMemory(0xFF); // bit set = white, bit reset = black
epd.DisplayFrame();
epd.ClearFrameMemory(0xFF); // bit set = white, bit reset = black
epd.DisplayFrame();
// Set Display Settings
paint.SetRotate(ROTATE_270);
paint.SetWidth(24);
paint.SetHeight(296);
// Load and display image (assuming image data is stored in IMAGE_DATA array)
epd.SetFrameMemory(IMAGE_DATA); // IMAGE_DATA should be defined in a separate file
epd.DisplayFrame();
}
void loop() {
// Nothing To Do Here!
}
要点解读：
图像加载：通过epd.SetFrameMemory函数加载并显示图像，需要将图像转换为C数组。
屏幕刷新：使用epd.DisplayFrame函数刷新屏幕，显示图像。
显示设置：通过paint.SetRotate设置屏幕旋转方向。
3、显示BMP图像
#include <GxEPD2_3C.h> // 引入三色E-Ink显示屏库
#include "bmp_image.h" // 包含BMP图像数据
#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15
GxEPD2_3C<GxEPD2_290_C90c, GxEPD2_290_C90c::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);
void setup() {
epd.init(115200); // 初始化E-Ink显示屏，设置波特率
epd.setRotation(1); // 设置屏幕旋转方向
epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
epd.drawBitmap(0, 0, bmp_image, 296, 128, GxEPD_BLACK); // 显示BMP图像
epd.display(); // 显示内容
epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}
void loop() {
// 空循环，保持显示
}
要点解读：
图像加载：通过epd.drawBitmap函数加载并显示BMP图像，需要将图像转换为C数组。
屏幕刷新：使用epd.display函数刷新屏幕，显示图像。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。
4、单色E-Ink显示静态图片（基于SmartEink库）
#include <SmartEink_Arduino_Library.h>
#define D/C 5
#define CS1 6
#define SCL 13
#define SDA 11
#define RES 4
#define BUSY 7
SmartEink display(D/C, CS1, SCL, SDA, RES, BUSY);
// 图片数据（示例：172x72像素的BMP位图转换后的C数组）
const unsigned char PictureCode[] PROGMEM = {
0x00, 0x00, 0x00, ..., // 省略实际数据，需通过Image2Lcd工具生成
};
void setup() {
display.begin();
display.clearBuffer();
display.drawBitmap(0, 0, PictureCode, 172, 72, EPD_BLACK);
display.display(); // 刷新显示
}
void loop() {}
要点解读
硬件连接：需将E-Ink模块的D/C、CS1、SCL、SDA、RES、BUSY引脚分别连接到Arduino的对应引脚（如示例代码所示）。
图片处理：使用Image2Lcd工具将BMP图片转换为C数组格式，并确保分辨率与E-Ink模块匹配（如172x72像素）。
刷新机制：E-Ink屏幕刷新需几秒时间，刷新后内容可断电保留，适合低功耗场景。
5、三色E-Ink显示文本与图标（基于Adafruit库）
#include <Adafruit_EPD.h>
#include <Adafruit_GFX.h>
#define EPD_CS 9
#define EPD_DC 10
#define EPD_RESET 8
#define EPD_BUSY 7单色E-Ink显示静态图片（基于SmartEink库）
代码示例
cpp
#include <SmartEink_Arduino_Library.h>
#define D/C 5
#define CS1 6
#define SCL 13
#define SDA 11
#define RES 4
#define BUSY 7
SmartEink display(D/C, CS1, SCL, SDA, RES, BUSY);
// 图片数据（示例：172x72像素的BMP位图转换后的C数组）
const unsigned char PictureCode[] PROGMEM = {
0x00, 0x00, 0x00, ..., // 省略实际数据，需通过Image2Lcd工具生成
};
void setup() {
display.begin();
display.clearBuffer();
display.drawBitmap(0, 0, PictureCode, 172, 72, EPD_BLACK);
display.display(); // 刷新显示
}
void loop() {}
要点解读
硬件连接：需将E-Ink模块的D/C、CS1、SCL、SDA、RES、BUSY引脚分别连接到Arduino的对应引脚（如示例代码所示）。
图片处理：使用Image2Lcd工具将BMP图片转换为C数组格式，并确保分辨率与E-Ink模块匹配（如172x72像素）。
刷新机制：E-Ink屏幕刷新需几秒时间，刷新后内容可断电保留，适合低功耗场景。
6、动态图片序列显示（基于AnimatedGIF库）
#include <SPI.h>
#include <TFT_eSPI.h>
#include <AnimatedGIF.h>
#include "frame1.h" // 包含GIF第一帧的C数组
#include "frame2.h" // 包含GIF第二帧的C数组
TFT_eSPI tft = TFT_eSPI();
AnimatedGIF gif;
void setup() {
tft.begin();
tft.setRotation(0);
gif.begin(LITTLE_ENDIAN_PIXELS);
}
void loop() {
// 显示第一帧
gif.openFromMemory(frame1, sizeof(frame1));
gif.decodeFrame(0, (uint16_t*)tft.getPixelWriteAddress());
tft.pushImage(0, 0, 128, 64, (uint16_t*)tft.getPixelWriteAddress());
delay(1000);
// 显示第二帧
gif.openFromMemory(frame2, sizeof(frame2));
gif.decodeFrame(0, (uint16_t*)tft.getPixelWriteAddress());
tft.pushImage(0, 0, 128, 64, (uint16_t*)tft.getPixelWriteAddress());
delay(1000);
}
要点解读
动态显示：通过预处理GIF为多帧C数组（如frame1.h、frame2.h），实现简单动画效果。
内存优化：将图片数据存储在Flash中（使用PROGMEM），避免占用RAM。
兼容性：适用于支持SPI接口的TFT/E-Ink屏幕，需根据屏幕分辨率调整代码。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
