Arduino BLDC之智能车GPS导航与转向控制

GPS导航与转向控制概述
智能车GPS导航与转向控制系统是一种基于全球定位系统（GPS）和传感器数据的自动导航技术，结合Arduino平台和电刷无刷直流电机（BLDC），实现智能小车的自主定位和路径规划。该系统通过实时获取位置信息，进行路径计算和转向控制，使车辆能够在复杂环境中自主行驶。

主要特点：

高精度定位：利用GPS模块获取车辆的实时位置，结合地图数据进行精准导航。
动态路径规划：能够根据实时位置信息和环境变化（如障碍物）动态调整行驶路径，确保安全和效率。
自动转向控制：通过控制电机的转速和方向，实现车辆的精准转向，确保按照预定路线行驶。
2. 应用场景
智能车GPS导航与转向控制的应用场景主要包括：

无人驾驶汽车：在无人驾驶技术中，GPS导航和转向控制是实现自动驾驶的核心技术之一，适用于城市道路和高速公路。
物流配送：在自动配送小车中，利用GPS进行路径规划和导航，提高物流效率，降低人工成本。
农业机器人：在智能农业中，GPS导航可以帮助农业机器人进行精准作业，如播种、施肥和巡检等。
教育与科研：在机器人和自动化课程中，智能车GPS导航系统可以作为教学工具，帮助学生理解导航和控制算法。
3. 注意事项
在实现智能车GPS导航与转向控制时，需要关注以下事项：

GPS精度：GPS信号受环境影响较大（如城市高楼、树木遮挡等），需考虑使用辅助定位技术（如IMU、差分GPS）来提高定位精度。
传感器融合：结合其他传感器（如超声波传感器、激光雷达）进行环境感知，确保车辆能够安全避开障碍物。
控制算法：开发高效的导航和控制算法，确保在动态环境中能够快速响应，调整行驶路径和转向角度。
电源管理：确保系统的电源管理稳定，避免在行驶过程中因电力不足导致系统失效。
安全性设计：在设计中考虑安全性，确保在出现异常情况（如GPS信号丢失）时能够安全停车或采取应急措施。

在这里插入图片描述

1、基础 GPS 导航控制

#include <TinyGPS++.h>
#include <SoftwareSerial.h>

TinyGPSPlus gps;
SoftwareSerial ss(4, 3); // RX, TX

#define LEFT_MOTOR_PIN 5
#define RIGHT_MOTOR_PIN 6

void setup() {
    Serial.begin(9600);
    ss.begin(9600);
    pinMode(LEFT_MOTOR_PIN, OUTPUT);
    pinMode(RIGHT_MOTOR_PIN, OUTPUT);
}

void loop() {
    while (ss.available()) {
        gps.encode(ss.read()); // 解析 GPS 数据
        if (gps.location.isUpdated()) {
            Serial.print("纬度: ");
            Serial.println(gps.location.lat(), 6);
            Serial.print("经度: ");
            Serial.println(gps.location.lng(), 6);
            // 根据位置控制小车移动
            navigateTo(gps.location.lat(), gps.location.lng());
        }
    }
}

void navigateTo(double targetLat, double targetLng) {
    // 简单的导航逻辑
    // 如果目标位置在当前经纬度的右侧，则右转
    // 这里需要结合实际的定位算法和方向判断
    if (/* 条件判断 */) {
        turnRight();
    } else {
        moveForward();
    }
}

void moveForward() {
    analogWrite(LEFT_MOTOR_PIN, 200);
    analogWrite(RIGHT_MOTOR_PIN, 200);
}

void turnRight() {
    analogWrite(LEFT_MOTOR_PIN, 200);
    analogWrite(RIGHT_MOTOR_PIN, 0); // 右侧电机停止
}

要点解读：
基础 GPS 数据解析：通过 TinyGPS++ 库获取 GPS 位置信息。
简单导航逻辑：根据当前位置信息控制小车的前进和转向。
实时输出：通过串口输出当前经纬度，便于调试。

2、带有目标点导航的智能车

#include <TinyGPS++.h>
#include <SoftwareSerial.h>

TinyGPSPlus gps;
SoftwareSerial ss(4, 3); // RX, TX

#define LEFT_MOTOR_PIN 5
#define RIGHT_MOTOR_PIN 6

double targetLat = 30.0; // 设置目标纬度
double targetLng = 120.0; // 设置目标经度

void setup() {
    Serial.begin(9600);
    ss.begin(9600);
    pinMode(LEFT_MOTOR_PIN, OUTPUT);
    pinMode(RIGHT_MOTOR_PIN, OUTPUT);
}

void loop() {
    while (ss.available()) {
        gps.encode(ss.read());
        if (gps.location.isUpdated()) {
            Serial.print("当前位置: ");
            Serial.print(gps.location.lat(), 6);
            Serial.print(", ");
            Serial.println(gps.location.lng(), 6);
            navigateTo(targetLat, targetLng);
        }
    }
}

void navigateTo(double lat, double lng) {
    double distance = calculateDistance(gps.location.lat(), gps.location.lng(), lat, lng);
    if (distance < 0.1) { // 到达目标点的阈值
        stopMotors();
    } else {
        moveForward();
    }
}

double calculateDistance(double lat1, double lng1, double lat2, double lng2) {
    // 使用 Haversine 公式计算两点之间的距离（单位：公里）
    const double R = 6371; // 地球半径
    double dLat = (lat2 - lat1) * (PI / 180);
    double dLng = (lng2 - lng1) * (PI / 180);
    double a = sin(dLat / 2) * sin(dLat / 2) + cos(lat1 * (PI / 180)) * cos(lat2 * (PI / 180)) * sin(dLng / 2) * sin(dLng / 2);
    double c = 2 * atan2(sqrt(a), sqrt(1 - a));
    return R * c; // 返回距离
}

void moveForward() {
    analogWrite(LEFT_MOTOR_PIN, 200);
    analogWrite(RIGHT_MOTOR_PIN, 200);
}

void stopMotors() {
    analogWrite(LEFT_MOTOR_PIN, 0);
    analogWrite(RIGHT_MOTOR_PIN, 0);
}

要点解读：
目标点设置：通过预设的目标经纬度实现导航。
距离计算：使用 Haversine 公式计算当前位置与目标点之间的距离。
简单导航逻辑：根据距离判断是否继续前进或停止。

3、根据方向调整导航与转向控制

#include <TinyGPS++.h>
#include <SoftwareSerial.h>

TinyGPSPlus gps;
SoftwareSerial ss(4, 3); // RX, TX

#define LEFT_MOTOR_PIN 5
#define RIGHT_MOTOR_PIN 6

double targetLat = 30.0; // 设置目标纬度
double targetLng = 120.0; // 设置目标经度

void setup() {
    Serial.begin(9600);
    ss.begin(9600);
    pinMode(LEFT_MOTOR_PIN, OUTPUT);
    pinMode(RIGHT_MOTOR_PIN, OUTPUT);
}

void loop() {
    while (ss.available()) {
        gps.encode(ss.read());
        if (gps.location.isUpdated()) {
            Serial.print("当前位置: ");
            Serial.print(gps.location.lat(), 6);
            Serial.print(", ");
            Serial.println(gps.location.lng(), 6);
            navigateTo(targetLat, targetLng);
        }
    }
}

void navigateTo(double lat, double lng) {
    double distance = calculateDistance(gps.location.lat(), gps.location.lng(), lat, lng);
    double bearing = calculateBearing(gps.location.lat(), gps.location.lng(), lat, lng);

    if (distance < 0.1) {
        stopMotors();
    } else {
        adjustDirection(bearing);
        moveForward();
    }
}

double calculateDistance(double lat1, double lng1, double lat2, double lng2) {
    const double R = 6371; // 地球半径
    double dLat = (lat2 - lat1) * (PI / 180);
    double dLng = (lng2 - lng1) * (PI / 180);
    double a = sin(dLat / 2) * sin(dLat / 2) + cos(lat1 * (PI / 180)) * cos(lat2 * (PI / 180)) * sin(dLng / 2) * sin(dLng / 2);
    double c = 2 * atan2(sqrt(a), sqrt(1 - a));
    return R * c; // 返回距离
}

double calculateBearing(double lat1, double lng1, double lat2, double lng2) {
    double y = sin(lng2 - lng1) * cos(lat2);
    double x = cos(lat1) * sin(lat2) - sin(lat1) * cos(lat2) * cos(lng2 - lng1);
    return atan2(y, x) * (180 / PI); // 返回方位角
}

void adjustDirection(double bearing) {
    // 根据方位角调整小车方向
    // 这里需要结合实际的方向判断和电机控制
    if (/* 判断左转 */) {
        turnLeft();
    } else if (/* 判断右转 */) {
        turnRight();
    }
}

void moveForward() {
    analogWrite(LEFT_MOTOR_PIN, 200);
    analogWrite(RIGHT_MOTOR_PIN, 200);
}

void stopMotors() {
    analogWrite(LEFT_MOTOR_PIN, 0);
    analogWrite(RIGHT_MOTOR_PIN, 0);
}

void turnLeft() {
    analogWrite(LEFT_MOTOR_PIN, 100); // 左轮减速
    analogWrite(RIGHT_MOTOR_PIN, 200); // 右轮保持速度
}

void turnRight() {
    analogWrite(LEFT_MOTOR_PIN, 200); // 左轮保持速度
    analogWrite(RIGHT_MOTOR_PIN, 100); // 右轮减速
}

要点解读：
方向调整：通过计算方位角来调整小车的行驶方向。
动态导航：根据当前位置与目标点的关系动态调整行驶和转向。
复杂导航逻辑：结合距离和方位角实现更智能的导航控制。

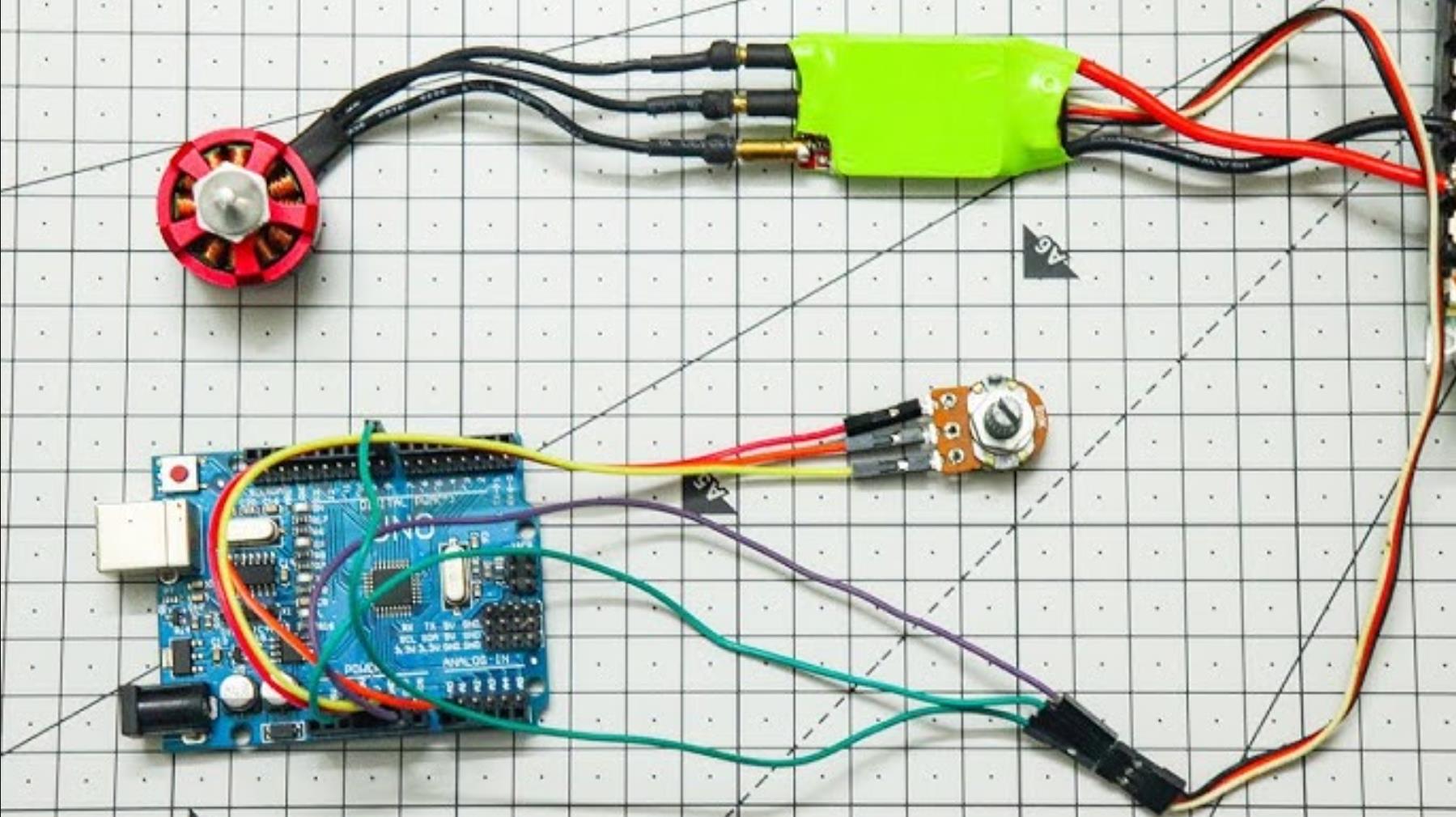

在这里插入图片描述
4、基础GPS导航（固定目标点）

#include <TinyGPS++.h>
#include <SoftwareSerial.h>

TinyGPSPlus gps;
SoftwareSerial gpsSerial(4, 3); // RX, TX

// 目标经纬度（示例：北京天安门坐标）
float targetLat = 39.9075;
float targetLng = 116.3972;

void setup() {
  Serial.begin(9600);
  gpsSerial.begin(9600);
  pinMode(5, OUTPUT); // BLDC电机方向控制引脚
  pinMode(6, OUTPUT); // BLDC电机PWM引脚
}

void loop() {
  while (gpsSerial.available() > 0) {
    if (gps.encode(gpsSerial.read())) {
      if (gps.location.isValid()) {
        // 计算当前位置与目标点的方位角（简化版）
        float bearing = gps.courseTo(
          gps.location.lat(), gps.location.lng(),
          targetLat, targetLng
        );

        // 简单转向控制（假设0°为正北）
        if (bearing > 10) {
          digitalWrite(5, HIGH); // 左转
          analogWrite(6, 150);   // 中速
        } else if (bearing < -10) {
          digitalWrite(5, LOW);  // 右转
          analogWrite(6, 150);   // 中速
        } else {
          analogWrite(6, 200);   // 直行全速
        }

        // 打印调试信息
        Serial.print("Bearing: "); Serial.println(bearing);
      }
    }
  }
}

要点解读：

GPS数据解析：使用TinyGPS++库解析NMEA数据，获取经纬度和航向。
方向计算：通过courseTo()函数计算目标方位角，简化转向逻辑。
BLDC控制：通过方向引脚（HIGH/LOW）和PWM控制电机转向和速度。
局限性：无闭环控制，转向依赖固定阈值（±10°），路径不平滑。

5、PID转向控制（带罗盘校正）

#include <TinyGPS++.h>
#include <Wire.h>
#include <HMC5883L.h>
#include <PID_v1.h>

TinyGPSPlus gps;
HMC5883L compass;
SoftwareSerial gpsSerial(4, 3);

// PID变量
double targetBearing, currentBearing, pidOutput;
PID pid(&currentBearing, &pidOutput, &targetBearing, 2.0, 5.0, 1.0, DIRECT);

void setup() {
  Serial.begin(9600);
  gpsSerial.begin(9600);
  Wire.begin();
  compass.begin();

  // 初始化目标点（同案例一）
  targetBearing = gps.courseTo(gps.location.lat(), gps.location.lng(), targetLat, targetLng);

  pid.SetMode(AUTOMATIC);
  pid.SetOutputLimits(-90, 90); // 限制转向角度
}

void loop() {
  // 更新GPS数据
  if (gpsSerial.available() && gps.encode(gpsSerial.read())) {
    if (gps.location.isValid()) {
      targetBearing = gps.courseTo(gps.location.lat(), gps.location.lng(), targetLat, targetLng);
    }
  }

  // 读取电子罗盘航向
  Vector mag = compass.readNormalize();
  float heading = atan2(mag.YAxis, mag.XAxis) * 180 / PI;
  if (heading < 0) heading += 360;

  currentBearing = heading;
  pid.Compute();

  // 控制BLDC转向（需替换为实际驱动代码）
  if (pidOutput > 10) {
    // 右转（pwm_right为BLDC右转向PWM值）
    analogWrite(5, map(pidOutput, 0, 90, 0, 255));
    analogWrite(6, 0); // 左轮停止（差速转向）
  } else if (pidOutput < -10) {
    // 左转
    analogWrite(6, map(-pidOutput, 0, 90, 0, 255));
    analogWrite(5, 0); // 右轮停止
  } else {
    // 直行
    analogWrite(5, 200); analogWrite(6, 200);
  }
}

要点解读：

多传感器融合：GPS提供目标方位，电子罗盘提供实时航向，减少GPS漂移影响。
PID动态调整：根据航向误差实时计算转向角度，避免振荡。
差速转向：通过控制左右轮速度差实现转向（需BLDC驱动支持）。
参数调优：PID参数需根据车辆动力学调整，避免过度转向。

6、多目标点路径规划（A*算法简化版）

#include <TinyGPS++.h>
#include <SoftwareSerial.h>

TinyGPSPlus gps;
SoftwareSerial gpsSerial(4, 3);

// 路径点数组（经纬度）
float waypoints[][2] = {
  {39.9075, 116.3972}, // 点1：天安门
  {39.9085, 116.3982}, // 点2
  {39.9095, 116.3992}  // 点3
};
int currentWaypoint = 0;

void setup() {
  Serial.begin(9600);
  gpsSerial.begin(9600);
  pinMode(5, OUTPUT); // 左转
  pinMode(6, OUTPUT); // 右转
  pinMode(7, OUTPUT); // 前进
}

void loop() {
  while (gpsSerial.available() > 0) {
    if (gps.encode(gpsSerial.read()) && gps.location.isValid()) {
      float targetLat = waypoints[currentWaypoint][0];
      float targetLng = waypoints[currentWaypoint][1];

      // 计算到目标点的距离（米）
      float distance = gps.distanceBetween(
        gps.location.lat(), gps.location.lng(),
        targetLat, targetLng
      );

      // 到达目标点后切换下一个点
      if (distance < 5.0) { // 5米阈值
        currentWaypoint = (currentWaypoint + 1) % 3;
      } else {
        // 转向控制（同案例一）
        float bearing = gps.courseTo(gps.location.lat(), gps.location.lng(), targetLat, targetLng);
        steerToBearing(bearing);

        // 前进控制
        digitalWrite(7, HIGH);
        analogWrite(9, 180); // BLDC前进PWM
      }
    }
  }
}

void steerToBearing(float bearing) {
  // 简化转向逻辑（实际需PID优化）
  if (bearing > 15) {
    digitalWrite(5, HIGH); digitalWrite(6, LOW);
  } else if (bearing < -15) {
    digitalWrite(6, HIGH); digitalWrite(5, LOW);
  } else {
    digitalWrite(5, LOW); digitalWrite(6, LOW);
  }
}

要点解读：

路径点管理：通过数组存储多目标点，按顺序导航。
动态切换：检测到当前目标点距离<5米时自动切换下一目标。
模块化设计：转向逻辑封装为函数，便于扩展复杂算法（如A*）。
扩展建议：可结合SD卡模块读取外部路径文件，或通过无线通信更新目标点。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
