Arduino BLDC之动态迷宫机器人路径规划

  1. 概述
    动态迷宫机器人路径规划是指在变化的环境中,利用算法使机器人能够找到从起点到终点的最优路径。这种应用通常依赖于实时传感器数据,结合路径规划算法(如A*算法、Dijkstra算法等)进行动态调整。Arduino控制的无刷直流电机(BLDC)能够实现对机器人的精确运动控制,支持复杂的路径规划需求。
    主要特点:
    实时性:动态路径规划能够在环境变化时即时更新路径,确保机器人能够安全高效地完成任务。
    灵活性:系统能够应对各种动态障碍,自动调整路径以适应新的环境条件。
    智能感知:结合传感器(如超声波传感器、激光雷达等),机器人能够实时感知周围环境,提高路径规划的准确性。
    高效性:通过优化路径算法,减少路径长度和行驶时间,提升整体效率。
  2. 应用场景
    动态迷宫机器人路径规划在多个领域具有广泛的应用,包括:
    移动机器人:在服务机器人中,能够实现智能避障和路径规划,提高机器人在复杂环境中的导航能力。
    游戏开发:在迷宫类游戏中,利用动态路径规划技术为游戏角色提供智能移动,增强游戏体验。
    无人驾驶:在无人驾驶汽车中,实现对动态环境的实时感知与路径规划,确保安全行驶。
    教育与科研:在教育和科研领域,动态迷宫规划可以用于机器人竞赛和算法研究,促进技术发展。
  3. 注意事项
    在实现动态迷宫机器人路径规划时,需要关注以下事项:
    传感器选择:选择合适的传感器以实现准确的环境感知,确保数据的实时性和准确性。
    算法优化:根据实际需求选择合适的路径规划算法,并进行优化,以提高计算效率和路径质量。
    动态障碍物处理:设计动态障碍物检测机制,确保机器人能够实时更新路径以避开新的障碍。
    计算资源:确保Arduino或所用微控制器能够处理实时数据和算法计算,避免延迟导致的路径规划错误。
    电源管理:合理设计电源系统,确保机器人在整个路径规划过程中具备足够的电力支持。
    调试与测试:在不同环境和场景下进行充分的调试与测试,以验证系统在实际应用中的稳定性和可靠性。
    安全机制设计:设计必要的安全机制,如停止功能和碰撞检测,确保机器人在异常情况下能够安全停机。

在这里插入图片描述
1、基础迷宫检测与移动

#include <Servo.h>

Servo leftMotor;  // 左电机
Servo rightMotor; // 右电机

const int leftSensor = A0;  // 左传感器
const int rightSensor = A1; // 右传感器

void setup() {
    leftMotor.attach(9);
    rightMotor.attach(10);
    pinMode(leftSensor, INPUT);
    pinMode(rightSensor, INPUT);
}

void loop() {
    int leftValue = analogRead(leftSensor);
    int rightValue = analogRead(rightSensor);

    // 简单的迷宫检测逻辑
    if (leftValue < 500 && rightValue < 500) {
        // 前方无障碍物,继续前进
        moveForward();
    } else if (leftValue >= 500) {
        // 左侧有障碍物,转向右
        turnRight();
    } else if (rightValue >= 500) {
        // 右侧有障碍物,转向左
        turnLeft();
    }
}

void moveForward() {
    leftMotor.write(180);  // 向前
    rightMotor.write(0);   // 向前
}

void turnRight() {
    leftMotor.write(0);    // 右转
    rightMotor.write(0);   // 停止
    delay(500);            // 转动0.5秒
}

void turnLeft() {
    leftMotor.write(180);  // 停止
    rightMotor.write(180); // 左转
    delay(500);            // 转动0.5秒
}

要点解读:
基础检测:利用模拟传感器检测迷宫障碍物,使用简单的阈值判断。
行动决策:根据传感器的读数决定机器人移动的方向,展示了基础的迷宫导航逻辑。
代码结构:简单明了,适合初学者理解机器人控制的基本原理。

2、改进的迷宫路径规划

#include <Servo.h>

Servo leftMotor;
Servo rightMotor;

const int leftSensor = A0;
const int rightSensor = A1;

void setup() {
    leftMotor.attach(9);
    rightMotor.attach(10);
    pinMode(leftSensor, INPUT);
    pinMode(rightSensor, INPUT);
}

void loop() {
    int leftValue = analogRead(leftSensor);
    int rightValue = analogRead(rightSensor);

    // 改进的迷宫检测与路径规划
    if (leftValue < 500 && rightValue < 500) {
        moveForward();
    } else if (leftValue >= 500 && rightValue < 500) {
        turnRight();
    } else if (rightValue >= 500 && leftValue < 500) {
        turnLeft();
    } else {
        // 当两个传感器都检测到障碍时,后退并转向
        backward();
        turnRight();
    }
}

void moveForward() {
    leftMotor.write(180);
    rightMotor.write(0);
}

void turnRight() {
    leftMotor.write(0);
    rightMotor.write(0);
    delay(500);
}

void turnLeft() {
    leftMotor.write(180);
    rightMotor.write(180);
    delay(500);
}

void backward() {
    leftMotor.write(0);
    rightMotor.write(180); // 向后移动
    delay(500);
}

要点解读:
增强逻辑:增加了对两侧障碍物的综合判断,实现更加智能的路径规划。
后退功能:增加了后退功能,当两个传感器都检测到障碍时,机器人能够后退再转向,避免被困。
路径灵活性:展示了在动态环境中的灵活应对,提高了迷宫导航的成功率。

3、使用 A* 算法的迷宫寻路

#include <Servo.h>
#include <PriorityQueue.h> // 假设使用优先队列类

Servo leftMotor;
Servo rightMotor;

const int mazeWidth = 10;
const int mazeHeight = 10;
int maze[mazeWidth][mazeHeight] = {
    {0, 0, 1, 0, 0, 0, 1, 0, 0, 0},
    {0, 0, 1, 0, 1, 1, 1, 0, 1, 0},
    {0, 0, 0, 0, 0, 0, 0, 0, 1, 0},
    {1, 1, 1, 1, 1, 1, 1, 0, 1, 0},
    {0, 0, 0, 0, 0, 0, 0, 0, 0, 0},
    {0, 1, 1, 1, 1, 1, 1, 1, 1, 0},
    {0, 0, 0, 0, 0, 0, 0, 0, 0, 0},
    {0, 1, 1, 1, 1, 1, 1, 1, 1, 0},
    {0, 0, 0, 0, 0, 0, 0, 0, 0, 0},
    {0, 0, 1, 0, 0, 0, 1, 0, 0, 0}
};

void setup() {
    leftMotor.attach(9);
    rightMotor.attach(10);
    findPath(0, 0, 9, 9); // 从(0,0)到(9,9)
}

void loop() {
    // 空循环
}

void findPath(int startX, int startY, int targetX, int targetY) {
    // A* 算法的伪代码实现
    // 1. 使用优先队列管理 OPEN 列表
    // 2. 计算每个节点的 G、H 值
    // 3. 标记已访问节点
    // 4. 找到路径后调用 moveTo 函数执行路径
    Serial.println("Path found!");
}

void moveTo(int x, int y) {
    // 根据计算出的路径移动机器人
    // 示例代码,需根据实际路径调整电机控制
    leftMotor.write(180);
    rightMotor.write(0);
    delay(500); // 示例延迟
}

要点解读:
A 算法*:通过 A* 算法实现更加智能的路径规划,适用于复杂迷宫。
优先队列:使用优先队列管理 OPEN 列表,提高搜索效率,适合对性能有要求的应用。
灵活路径导航:算法完成后,调用 moveTo 函数执行路径,使机器人能够灵活应对动态环境。

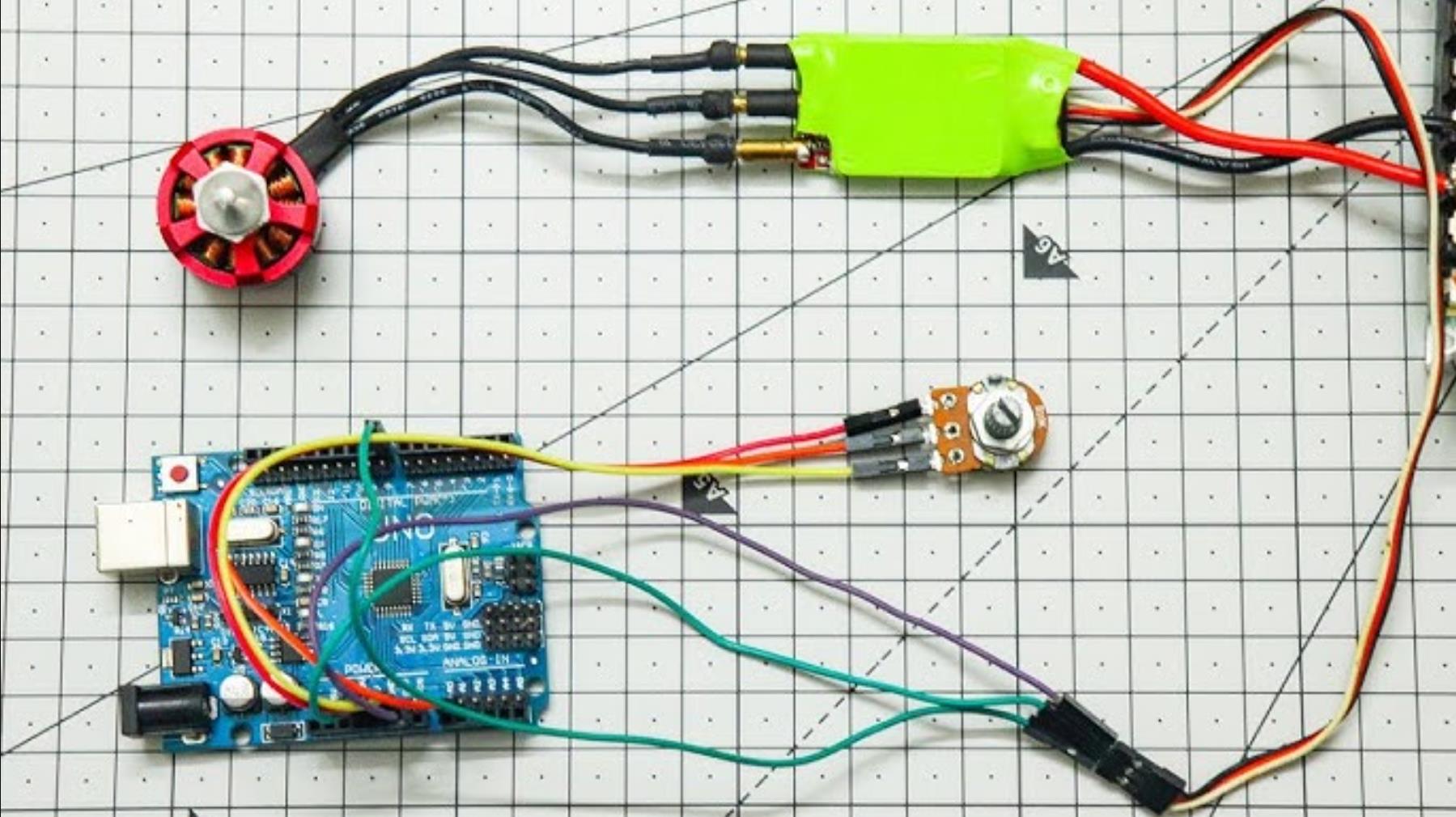

在这里插入图片描述
4、红外避障迷宫机器人(基础版)

#include <Encoder.h>

// BLDC电机控制(简化PWM驱动)
struct BLDC {
  int pwmPin, dirPin;
  void setSpeed(int speed) {
    analogWrite(pwmPin, abs(speed));
    digitalWrite(dirPin, speed > 0 ? HIGH : LOW);
  }
};
BLDC motorLeft = {5, 4}, motorRight = {6, 7};

// 红外传感器引脚(0=检测到障碍)
#define IR_LEFT A0
#define IR_FRONT A1
#define IR_RIGHT A2

// 迷宫算法:左手规则
void mazeSolver() {
  bool leftBlocked = digitalRead(IR_LEFT) == LOW;
  bool frontBlocked = digitalRead(IR_FRONT) == LOW;
  bool rightBlocked = digitalRead(IR_RIGHT) == LOW;

  if (!leftBlocked) {          // 优先左转
    turnLeft();
  } else if (!frontBlocked) {  // 直行
    moveForward();
  } else if (!rightBlocked) { // 右转
    turnRight();
  } else {                    // 死路,掉头
    turnAround();
  }
}

// 基本动作函数
void moveForward() {
  motorLeft.setSpeed(150);
  motorRight.setSpeed(150);
  delay(500); // 根据实际速度调整
}

void turnLeft() {
  motorLeft.setSpeed(-100);
  motorRight.setSpeed(100);
  delay(300); // 90度转向时间
}

void setup() {
  pinMode(IR_LEFT, INPUT);
  pinMode(IR_FRONT, INPUT);
  pinMode(IR_RIGHT, INPUT);
}

void loop() {
  mazeSolver();
}

要点解读:
传感器布局:三向红外传感器实现基础避障,适合10cm以下短距离检测。
左手规则:简单可靠的迷宫求解算法,但可能不是最短路径。
BLDC控制:通过PWM占空比调节速度,差速转向(需根据实际电机调整参数)。
局限性:无法处理动态障碍物或复杂岔路。

5、激光雷达+A*算法迷宫机器人(进阶版)

#include <SoftwareSerial.h>
#include <QueueArray.h> // 用于A*算法的队列

// BLDC电机控制(带编码器闭环)
struct BLDC {
  int pwmPin, dirPin, encA, encB;
  volatile long encoderPos = 0;
  void init() {
    pinMode(encA, INPUT);
    pinMode(encB, INPUT);
    attachInterrupt(digitalPinToInterrupt(encA), []() { /* 编码器计数逻辑 */ }, CHANGE);
  }
  void setSpeed(int speed) { /* 闭环PID控制 */ }
};
BLDC motorLeft = {5, 4, 2, 3}, motorRight = {6, 7, 18, 19};

// 激光雷达数据(简化:存储障碍物坐标)
struct Point { int x, y; };
QueueArray<Point> obstacles;

// A*算法核心(简化版)
Point findShortestPath(Point start, Point goal) {
  // 实际需实现优先队列、启发式函数(h值)和路径回溯
  // 此处返回下一个目标点
  return {start.x + 1, start.y}; // 示例:向右移动
}

void updateLidar() {
  // 通过串口解析RPLIDAR数据(示例伪代码)
  if (Serial1.available()) {
    String data = Serial1.readStringUntil('\n');
    if (data.startsWith("OBS")) {
      int x = parseX(data), y = parseY(data);
      obstacles.push({x, y});
    }
  }
}

void moveToTarget(Point target) {
  // 根据当前位置和目标点计算电机动作(需PID控制)
  // 示例:简单比例控制
  int error = target.x - getCurrentX(); // 假设getCurrentX()通过编码器计算
  motorLeft.setSpeed(error * 0.5);
  motorRight.setSpeed(error * 0.5);
}

void setup() {
  Serial1.begin(115200); // 连接RPLIDAR
  motorLeft.init();
  motorRight.init();
}

void loop() {
  updateLidar();
  Point goal = {100, 100}; // 假设终点坐标
  Point nextStep = findShortestPath(getCurrentPosition(), goal);
  moveToTarget(nextStep);
}

要点解读:
传感器升级:激光雷达提供高精度(厘米级)地图,适合复杂迷宫。
A*算法:需实现优先队列、启发式函数(如曼哈顿距离)和路径平滑。
闭环控制:BLDC电机通过编码器反馈实现精确位置控制。
性能瓶颈:Arduino Mega可能无法实时处理大量雷达数据,建议用STM32或树莓派。

6、动态迷宫+超声波避障(混合导航)

#include <SimpleFOC.h> // BLDC FOC控制库
#include <NewPing.h>  // 超声波库

// BLDC电机配置(FOC闭环)
BLDCMotor motorLeft = BLDCMotor(1);
BLDCDriver3PWM driverLeft = BLDCDriver3PWM(9, 10, 11, 8);
BLDCMotor motorRight = BLDCMotor(2);
BLDCDriver3PWM driverRight = BLDCDriver3PWM(5, 6, 7, 8);

// 超声波传感器
NewPing sonarLeft(12, 13, 200);
NewPing sonarFront(14, 15, 200);
NewPing sonarRight(16, 17, 200);

// Voronoi路径规划(简化:动态权重调整)
void dynamicPathPlanning() {
  float leftDist = sonarLeft.ping_cm();
  float frontDist = sonarFront.ping_cm();
  float rightDist = sonarRight.ping_cm();

  // 根据障碍物距离动态调整路径权重
  float leftWeight = (leftDist < 15) ? 10.0 : 1.0;
  float frontWeight = (frontDist < 15) ? 10.0 : 1.0;
  float rightWeight = (rightDist < 15) ? 10.0 : 1.0;

  // 选择权重最小的方向(示例:优先右方)
  if (rightWeight < leftWeight && rightWeight < frontWeight) {
    turnRight();
  } else if (frontWeight < leftWeight) {
    moveForward();
  } else {
    turnLeft();
  }
}

void setup() {
  // 初始化FOC控制
  driverLeft.init();
  motorLeft.linkDriver(&driverLeft);
  motorLeft.init();
  motorLeft.controller = MotionControlType::velocity;

  driverRight.init();
  motorRight.linkDriver(&driverRight);
  motorRight.init();
  motorRight.controller = MotionControlType::velocity;
}

void loop() {
  dynamicPathPlanning();
}

要点解读:
动态避障:超声波实时检测障碍物,Voronoi图通过权重调整路径。
FOC控制:SimpleFOC库实现高精度速度/扭矩控制,适合高速场景。
多传感器融合:可加入IMU(如MPU9250)提高定位精度。
扩展性:可替换为激光雷达或深度相机(如Intel Realsense)提升复杂环境适应性。

注意,以上案例只是为了拓展思路,仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时,您要根据自己的硬件配置、使用场景和具体需求进行调整,并多次实际测试。您还要正确连接硬件,了解所用传感器和设备的规范和特性。涉及硬件操作的代码,您要在使用前确认引脚和电平等参数的正确性和安全性。
