【花雕学编程】Arduino BLDC 之可视化迷宫求解

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。



Arduino BLDC（无刷直流电机）是指使用Arduino平台来控制无刷直流电机（Brushless DC Motor）的一系列技术和应用。无刷直流电机是一种先进的电机技术，它利用电子换向来替代传统的碳刷和换向器，从而提供更高效、更可靠和更低维护成本的电机驱动解决方案。以下是对Arduino BLDC的全面详细科学解释：

1、主要特点：
无刷设计：BLDC电机没有碳刷和换向器，消除了电刷磨损和电磁干扰，提高了电机的寿命和效率。
电子换向：通过电子控制器实现换向，响应速度快，控制精度高。
高效率和高扭矩：BLDC电机具有高效率和高扭矩密度，适合需要快速响应和大扭矩的应用。
低维护：由于没有物理接触的电刷和换向器，维护需求低。
良好的控制性能：BLDC电机可以精确控制速度和位置，适合闭环控制系统。
Arduino平台兼容性：利用Arduino的灵活性和丰富的库支持，可以方便地实现对BLDC电机的控制。

2、应用场景：
机器人：在机器人技术中，BLDC电机用于精确控制机器人的关节和运动。
无人机：无人机（UAV）使用BLDC电机来实现稳定和高效的飞行。
电动车辆：电动汽车和电动自行车利用BLDC电机提供动力和扭矩。
工业自动化：在自动化设备中，BLDC电机用于精确控制机械臂和传送带。
家用电器：一些高性能家电，如洗衣机和空调，使用BLDC电机来提高能效和性能。
医疗设备：医疗设备中的电机驱动，如手术工具和诊断设备，也采用BLDC电机。

3、需要注意的事项：

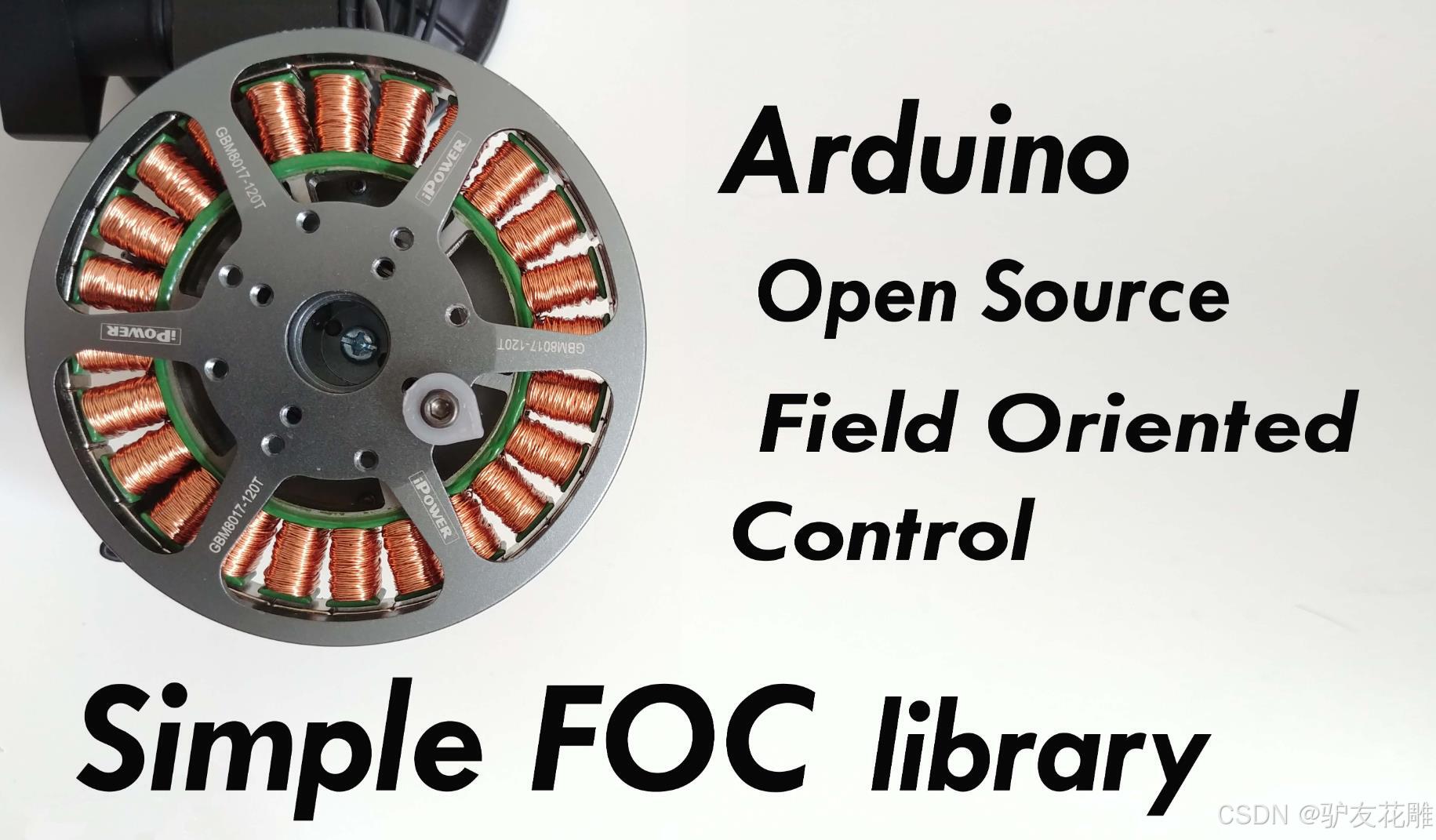

控制算法：需要合适的控制算法，如FOC（Field Oriented Control），来实现BLDC电机的最佳性能。
驱动器选择：根据电机的电压和电流规格选择合适的驱动器。
编码器集成：为了实现精确的速度和位置控制，可能需要集成编码器。
软件工具：使用Arduino IDE或其他软件工具来编写和上传控制代码。
电源管理：确保电源供应稳定且符合电机的工作要求。
热管理：设计合适的散热方案，以防止电机和驱动器过热。
电磁兼容性：注意电磁兼容性设计，减少对其他设备的干扰。
安全考虑：设计时要考虑人员安全和设备安全的保护措施。

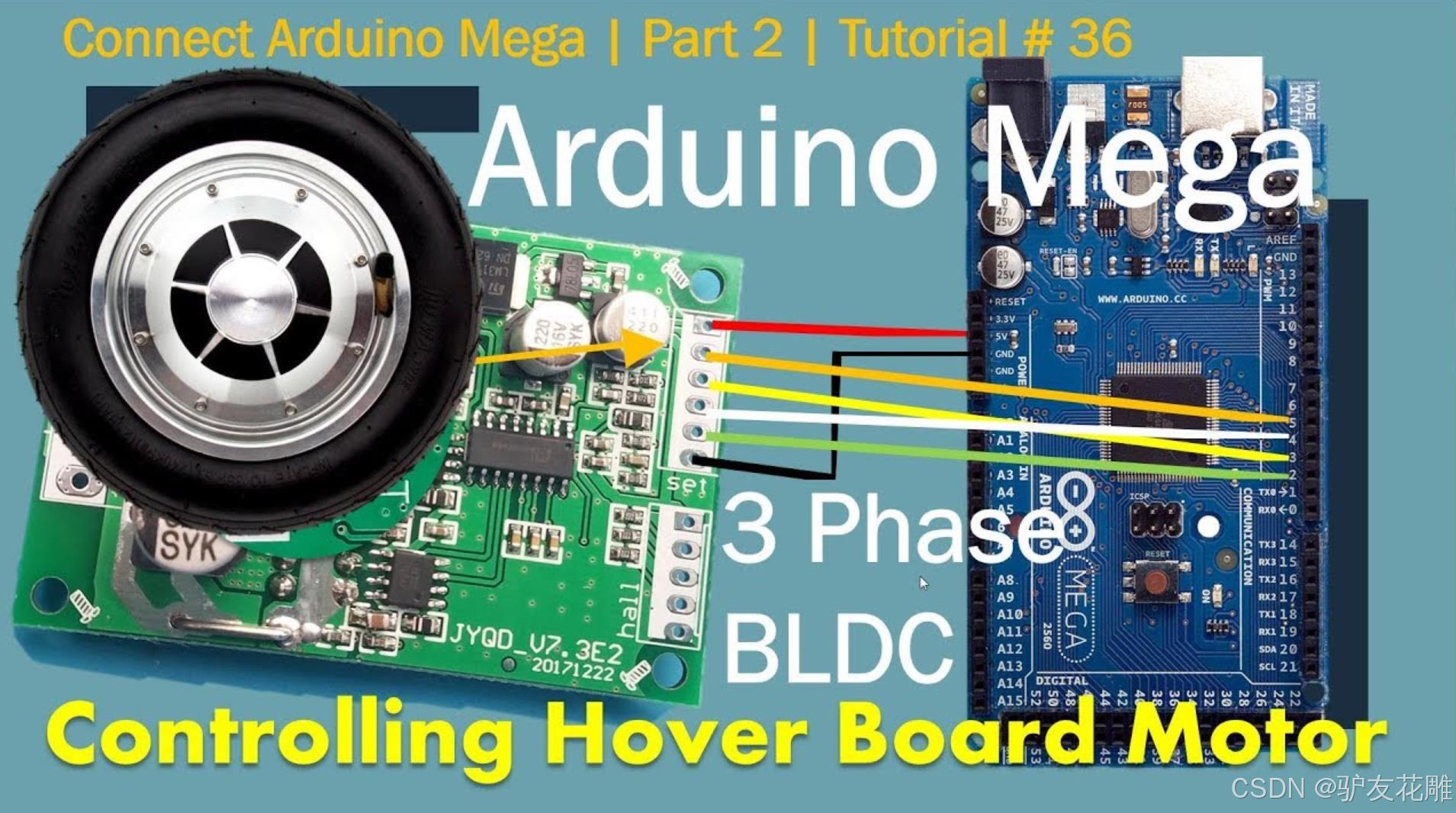

通过上述详细解释，我们可以看到Arduino BLDC电机控制系统是一种高效、灵活且应用广泛的技术解决方案。在设计和实施过程中，需要注意选择合适的控制算法、驱动器、编码器以及考虑电源管理、热管理和电磁兼容性等关键因素。



主要特点
可视化呈现优势
实时反馈：可视化迷宫求解借助 Arduino 与 BLDC（无刷直流）电机搭建的系统，能够将迷宫探索和求解过程实时呈现在显示屏上。用户可以直观地看到小车在迷宫中的位置、运动轨迹以及探索的进度。例如，在每一次电机驱动小车转弯或前进时，显示屏上会同步更新小车的位置，让用户清晰地了解求解的动态过程。
增强理解：以图形化的方式展示迷宫求解过程，有助于用户更好地理解算法的工作原理。无论是教育场景中的学生，还是研究人员，都能通过可视化界面观察到搜索算法（如深度优先搜索、广度优先搜索等）如何引导小车在迷宫中探索，明确每一步决策的依据和效果，加深对算法逻辑的理解。
错误排查方便：可视化界面为调试和排查错误提供了极大的便利。如果在求解过程中出现异常，如小车陷入死循环或无法找到出口，用户可以通过观察可视化界面上的运动轨迹，快速定位问题所在，分析是算法逻辑错误、传感器数据不准确还是电机控制出现问题。
Arduino 与 BLDC 电机结合特性
灵活控制：Arduino 作为控制核心，具有丰富的输入输出接口和强大的编程灵活性。它可以根据传感器（如红外传感器、超声波传感器）获取的迷宫墙壁信息，精确地控制 BLDC 电机的转速和转向。例如，当传感器检测到前方有墙壁时，Arduino 能迅速发出指令，控制 BLDC 电机驱动小车转向，实现灵活的迷宫探索。
高效驱动：BLDC 电机具有高效率、高功率密度和低噪音的特点。在迷宫求解过程中，能够快速响应 Arduino 的控制信号，为小车提供稳定而强劲的动力。这使得小车能够在迷宫中快速移动，提高求解效率，同时减少能源消耗。
可扩展性：基于 Arduino 的开放性和 BLDC 电机的多样性，系统具有良好的可扩展性。可以方便地添加更多的传感器，如摄像头用于图像识别、陀螺仪用于姿态检测，以获取更丰富的迷宫信息；也可以升级控制算法，结合机器学习等技术，进一步优化迷宫求解策略。
算法与可视化的协同
算法可视化映射：可视化系统将迷宫求解算法的内部逻辑以直观的图形方式展示出来。例如，在使用深度优先搜索算法时，可视化界面可以用不同的颜色或线条表示已探索区域、待探索区域和当前路径，让用户清晰地看到算法如何优先选择某条路径进行深入探索，以及在遇到死路时如何回溯。
实时算法优化：通过可视化界面观察求解过程，用户可以实时评估算法的性能。如果发现算法效率低下或存在明显缺陷，可以及时调整算法参数或更换算法策略。例如，当发现深度优先搜索算法在某些复杂迷宫中容易陷入局部最优解时，可以尝试切换到广度优先搜索或 A* 算法，并通过可视化界面观察新算法的效果。

应用场景
教育领域
编程与算法教学：可视化迷宫求解是一个生动的教学案例，适合用于编程和算法教学。学生可以通过编写 Arduino 代码控制小车在迷宫中移动，同时观察可视化界面上的求解过程，深入理解算法的实现原理和编程逻辑。例如，在计算机科学课程中，教师可以引导学生实现不同的迷宫求解算法，并通过可视化对比它们的性能差异。
机器人技术实践：对于学习机器人技术的学生来说，该项目提供了一个完整的实践平台。学生可以学习传感器的使用、电机驱动控制、机械结构设计等多个方面的知识，培养综合实践能力和创新思维。通过亲手搭建和调试可视化迷宫求解系统，学生能够更好地理解机器人在复杂环境中的感知、决策和行动过程。
科研与开发
算法研究与优化：研究人员可以利用可视化迷宫求解系统对各种迷宫求解算法进行研究和优化。通过可视化界面观察算法在不同类型迷宫中的表现，分析算法的优缺点，提出改进方案。例如，在研究新型搜索算法时，可以通过可视化对比新算法与传统算法的求解效率和路径质量，验证新算法的有效性。
智能机器人导航技术开发：迷宫求解是智能机器人导航的基础问题之一。可视化迷宫求解系统可以作为智能机器人导航技术的实验平台，研究人员可以在该平台上测试和验证各种导航算法和策略，为实际应用中的机器人导航提供技术支持。例如，开发基于视觉的导航算法时，可以在迷宫中模拟不同的环境条件，通过可视化界面评估算法的适应性和准确性。
娱乐与竞赛
科技展览与互动体验：可视化迷宫求解系统具有很强的趣味性和科技感，适合在科技展览、科技馆等场合进行展示。观众可以通过操作控制小车在迷宫中探索，观察可视化界面上的求解过程，亲身体验科技的魅力，增加互动性和参与感。
机器人竞赛项目：在各类机器人竞赛中，迷宫求解是常见的比赛项目之一。可视化迷宫求解系统可以作为竞赛平台，让参赛队伍的机器人在迷宫中进行求解比赛。通过可视化界面，评委和观众可以实时观察各参赛队伍的表现，增加比赛的观赏性和公平性。

需要注意的事项
传感器方面
传感器精度与可靠性：传感器的精度和可靠性直接影响迷宫信息的获取和小车的决策。在选择传感器时，要确保其能够准确检测迷宫墙壁的位置和距离。例如，红外传感器可能会受到环境光线的影响，超声波传感器可能存在测量误差，需要对传感器进行校准和调试，提高其精度和可靠性。
传感器布局与安装：传感器的布局和安装位置会影响其检测效果。要根据迷宫的特点和小车的结构，合理安排传感器的位置和方向。例如，在小车的前后左右分别安装传感器，以便全方位检测迷宫墙壁信息。同时，要确保传感器安装牢固，避免在小车运动过程中发生松动或移位。
算法方面
算法选择与优化：不同的迷宫求解算法适用于不同类型的迷宫。在选择算法时，要考虑迷宫的复杂度、求解效率和路径质量等因素。例如，对于简单的迷宫，深度优先搜索算法可能就足够了；而对于复杂的迷宫，可能需要使用更高级的算法，如 A* 算法。同时，要对算法进行优化，减少不必要的计算和搜索，提高求解效率。
算法兼容性与扩展性：在开发可视化迷宫求解系统时，要考虑算法的兼容性和扩展性。系统应该能够支持多种迷宫求解算法的切换和扩展，方便用户根据需要选择不同的算法进行实验和研究。例如，可以设计一个通用的算法接口，使得新的算法能够方便地集成到系统中。
可视化方面
可视化界面设计：可视化界面的设计要简洁、直观、易于操作。要合理选择图形元素和颜色，清晰地表示迷宫、小车和求解路径等信息。例如，用不同颜色区分已探索区域和未探索区域，用箭头表示小车的运动方向。同时，要提供必要的交互功能，如暂停、继续、重置等，方便用户控制求解过程。
可视化性能优化：可视化过程需要处理大量的数据和图形渲染，可能会导致系统性能下降。要对可视化算法进行优化，减少数据处理和图形渲染的时间，提高可视化的实时性和流畅性。例如，采用缓存技术、分层渲染等方法，优化可视化界面的显示效果。
系统整体方面
电磁干扰与稳定性：BLDC 电机在运行过程中会产生电磁干扰，可能会影响传感器和 Arduino 的正常工作。要采取电磁屏蔽、滤波等措施，减少电磁干扰的影响，保证系统的稳定性。同时，要对系统进行充分的测试和调试，确保小车在迷宫中能够稳定运行，避免出现失控或故障。
电源管理：可视化迷宫求解系统需要消耗一定的电量，合理的电源管理至关重要。要选择合适的电源模块，保证系统的供电稳定。同时，要优化系统的功耗，延长电池的使用时间。例如，采用低功耗的传感器和芯片，合理控制电机的转速和运行时间。

1、深度优先搜索（DFS）算法

#define WIDTH 5
#define HEIGHT 5

int maze[HEIGHT][WIDTH] = {
    {1, 0, 1, 1, 1},
    {1, 0, 1, 0, 1},
    {1, 0, 0, 0, 1},
    {1, 1, 1, 0, 1},
    {0, 0, 1, 1, 1}
};

bool visited[HEIGHT][WIDTH];
int path[HEIGHT][WIDTH];

void setup() {
    Serial.begin(115200);
    findPath(0, 0);
    printMaze();
}

void loop() {
    // 不需要在 loop 中执行任何内容
}

bool findPath(int x, int y) {
    if (x < 0 || x >= WIDTH || y < 0 || y >= HEIGHT || visited[y][x] || maze[y][x] == 0) {
        return false;
    }

    visited[y][x] = true;
    path[y][x] = 1; // 标记路径

    if (x == WIDTH - 1 && y == HEIGHT - 1) {
        return true; // 找到出口
    }

    // 尝试四个方向
    if (findPath(x + 1, y) || findPath(x, y + 1) || findPath(x - 1, y) || findPath(x, y - 1)) {
        return true;
    }

    path[y][x] = 0; // 回溯
    return false;
}

void printMaze() {
    for (int y = 0; y < HEIGHT; y++) {
        for (int x = 0; x < WIDTH; x++) {
            if (path[y][x] == 1) {
                Serial.print("P "); // 路径
            } else if (maze[y][x] == 0) {
                Serial.print("X "); // 墙壁
            } else {
                Serial.print(". "); // 空白
            }
        }
        Serial.println();
    }
}

2、广度优先搜索（BFS）算法

#include <Queue.h>

#define WIDTH 5
#define HEIGHT 5

int maze[HEIGHT][WIDTH] = {
    {1, 0, 1, 1, 1},
    {1, 0, 1, 0, 1},
    {1, 0, 0, 0, 1},
    {1, 1, 1, 0, 1},
    {0, 0, 1, 1, 1}
};

struct Node {
    int x, y;
    Node* parent;
};

Node* queue[WIDTH * HEIGHT];
int front = 0, rear = 0;

bool visited[HEIGHT][WIDTH];
Node* path[HEIGHT][WIDTH];

void setup() {
    Serial.begin(115200);
    if (bfs(0, 0)) {
        printPath();
    } else {
        Serial.println("没有找到路径");
    }
}

void loop() {
    // 不需要在 loop 中执行任何内容
}

bool bfs(int startX, int startY) {
    enqueue(startX, startY, nullptr);

    while (front != rear) {
        Node* node = dequeue();
        int x = node->x;
        int y = node->y;

        if (x < 0 || x >= WIDTH || y < 0 || y >= HEIGHT || visited[y][x] || maze[y][x] == 0) {
            continue;
        }

        visited[y][x] = true;
        path[y][x] = node;

        if (x == WIDTH - 1 && y == HEIGHT - 1) {
            return true; // 找到出口
        }

        enqueue(x + 1, y, node);
        enqueue(x, y + 1, node);
        enqueue(x - 1, y, node);
        enqueue(x, y - 1, node);
    }

    return false;
}

void enqueue(int x, int y, Node* parent) {
    if (rear < WIDTH * HEIGHT) {
        queue[rear++] = new Node{x, y, parent};
    }
}

Node* dequeue() {
    return queue[front++];
}

void printPath() {
    Node* current = path[HEIGHT - 1][WIDTH - 1];
    while (current) {
        Serial.print("(");
        Serial.print(current->x);
        Serial.print(", ");
        Serial.print(current->y);
        Serial.println(")");
        current = current->parent;
    }
}

3、A*算法

#include <Arduino.h>
#include <PriorityQueue.h>

#define WIDTH 5
#define HEIGHT 5

int maze[HEIGHT][WIDTH] = {
    {1, 0, 1, 1, 1},
    {1, 0, 1, 0, 1},
    {1, 0, 0, 0, 1},
    {1, 1, 1, 0, 1},
    {0, 0, 1, 1, 1}
};

struct Node {
    int x, y;
    int gCost;
    int hCost;
    int fCost;
    Node* parent;
};

PriorityQueue<Node*> openList;
bool closedList[HEIGHT][WIDTH];

void setup() {
    Serial.begin(115200);
    aStar(0, 0);
}

void loop() {
    // 不需要在 loop 中执行任何内容
}

void aStar(int startX, int startY) {
    Node* startNode = new Node{startX, startY, 0, heuristic(startX, startY), 0, nullptr};
    openList.push(startNode);

    while (!openList.isEmpty()) {
        Node* currentNode = openList.pop();

        if (currentNode->x == WIDTH - 1 && currentNode->y == HEIGHT - 1) {
            printPath(currentNode);
            return;
        }

        closedList[currentNode->y][currentNode->x] = true;

        for (int dx = -1; dx <= 1; dx++) {
            for (int dy = -1; dy <= 1; dy++) {
                if (abs(dx) == abs(dy)) continue; // 只允许四个方向移动
                int newX = currentNode->x + dx;
                int newY = currentNode->y + dy;

                if (newX < 0 || newX >= WIDTH || newY < 0 || newY >= HEIGHT || maze[newY][newX] == 0 || closedList[newY][newX]) {
                    continue;
                }

                int gCost = currentNode->gCost + 1;
                int hCost = heuristic(newX, newY);
                Node* neighborNode = new Node{newX, newY, gCost, hCost, gCost + hCost, currentNode};

                openList.push(neighborNode);
            }
        }
    }

    Serial.println("没有找到路径");
}

int heuristic(int x, int y) {
    return abs(x - (WIDTH - 1)) + abs(y - (HEIGHT - 1)); // 曼哈顿距离
}

void printPath(Node* currentNode) {
    while (currentNode) {
        Serial.print("(");
        Serial.print(currentNode->x);
        Serial.print(", ");
        Serial.print(currentNode->y);
        Serial.println(")");
        currentNode = currentNode->parent;
    }
}

要点解读
迷宫表示：
迷宫用二维数组表示，1 表示通路，0 表示墙壁。各个示例中的迷宫结构相同，便于对比不同算法的效果。
搜索算法：
示例 1 使用深度优先搜索（DFS）算法，通过递归方式探索迷宫路径，适用于简单的迷宫求解。
示例 2 使用广度优先搜索（BFS）算法，确保找到最短路径，适合解决较小的迷宫问题。
示例 3 使用 A* 算法，结合路径成本与启发式估计，能够更高效地找到最优路径，适合复杂迷宫。
路径可视化：
所有示例通过串口监视器输出路径。路径中的点用特定格式显示，有助于调试和理解算法的执行过程。
数据结构：
示例 2 和示例 3 使用结构体来表示节点，以便存储坐标、路径成本和父节点，便于路径重建。
示例 3 中使用优先队列来管理开放列表，以提高 A* 算法的效率。
灵活性与可扩展性：
每个示例都可以根据实际需求修改迷宫的大小和结构，也可以扩展用于更复杂的迷宫或不同的搜索策略。

4、基础迷宫求解

#include <Servo.h>

const int pwmPinA = 9; // 左电机PWM引脚
const int pwmPinB = 10; // 右电机PWM引脚
const int sensorPin = A0; // 红外传感器引脚
Servo servo; // 舵机用于转向

void setup() {
    Serial.begin(115200);
    pinMode(pwmPinA, OUTPUT);
    pinMode(pwmPinB, OUTPUT);
    pinMode(sensorPin, INPUT);
    servo.attach(11); // 舵机引脚
}

void loop() {
    int sensorValue = analogRead(sensorPin); // 读取传感器值

    // 检测左侧是否有障碍物
    if (sensorValue < 500) {
        // 前进
        analogWrite(pwmPinA, 255);
        analogWrite(pwmPinB, 255);
    } else {
        // 停止并转向
        analogWrite(pwmPinA, 0);
        analogWrite(pwmPinB, 0);
        servo.write(90); // 转向右侧
        delay(500); // 转向延时
        servo.write(0); // 回到原位
    }

    delay(100); // 控制循环频率
}

要点解读：
基础迷宫求解：通过红外传感器检测前方障碍物，实现简单的迷宫求解。
电机控制：通过PWM信号控制电机的转速，实现前进和停止。
舵机转向：使用舵机转向来改变小车的行进方向，避免障碍物。
传感器读取：实时读取传感器值，根据环境变化做出反应。
延时控制：通过delay()控制小车转向的时机，确保转向动作的完整性。

5、智能迷宫求解（回溯法）

#include <Servo.h>

const int pwmPinA = 9; // 左电机PWM引脚
const int pwmPinB = 10; // 右电机PWM引脚
const int leftSensor = A0; // 左侧传感器
const int rightSensor = A1; // 右侧传感器
const int frontSensor = A2; // 前方传感器
Servo servo;

void setup() {
    Serial.begin(115200);
    pinMode(pwmPinA, OUTPUT);
    pinMode(pwmPinB, OUTPUT);
    pinMode(leftSensor, INPUT);
    pinMode(rightSensor, INPUT);
    pinMode(frontSensor, INPUT);
    servo.attach(11); // 舵机引脚
}

void loop() {
    int leftValue = analogRead(leftSensor);
    int rightValue = analogRead(rightSensor);
    int frontValue = analogRead(frontSensor);

    // 判断前方是否有障碍物
    if (frontValue < 500) {
        // 前方有障碍物，判断左右
        if (leftValue > rightValue) {
            // 向右转
            analogWrite(pwmPinA, 255);
            analogWrite(pwmPinB, 0);
        } else {
            // 向左转
            analogWrite(pwmPinA, 0);
            analogWrite(pwmPinB, 255);
        }
    } else {
        // 前方无障碍物，继续前进
        analogWrite(pwmPinA, 255);
        analogWrite(pwmPinB, 255);
    }

    delay(100); // 控制循环频率
}

要点解读：
智能迷宫求解：通过多传感器（左、右、前）组合，智能判断小车的行进方向。
回溯法实现：通过前方障碍物的检测，判断需要转向的方向，提高求解效率。
电机控制：通过PWM信号控制电机的前进和转向，实现灵活的运动。
实时传感器反馈：根据传感器的实时值调整小车的行为，确保在复杂环境中有效导航。
灵活性：可以根据不同迷宫结构和传感器位置进行调整，适应不同情况。

6、可视化迷宫求解（使用串口输出）

#include <Servo.h>

const int pwmPinA = 9; // 左电机PWM引脚
const int pwmPinB = 10; // 右电机PWM引脚
const int leftSensor = A0; // 左侧传感器
const int rightSensor = A1; // 右侧传感器
const int frontSensor = A2; // 前方传感器
Servo servo;

void setup() {
    Serial.begin(115200);
    pinMode(pwmPinA, OUTPUT);
    pinMode(pwmPinB, OUTPUT);
    pinMode(leftSensor, INPUT);
    pinMode(rightSensor, INPUT);
    pinMode(frontSensor, INPUT);
    servo.attach(11); // 舵机引脚
}

void loop() {
    int leftValue = analogRead(leftSensor);
    int rightValue = analogRead(rightSensor);
    int frontValue = analogRead(frontSensor);

    // 输出传感器值，便于可视化
    Serial.print("Left: ");
    Serial.print(leftValue);
    Serial.print(" | Right: ");
    Serial.print(rightValue);
    Serial.print(" | Front: ");
    Serial.println(frontValue);

    // 判断前方是否有障碍物
    if (frontValue < 500) {
        // 前方有障碍物，判断左右
        if (leftValue > rightValue) {
            // 向右转
            analogWrite(pwmPinA, 255);
            analogWrite(pwmPinB, 0);
        } else {
            // 向左转
            analogWrite(pwmPinA, 0);
            analogWrite(pwmPinB, 255);
        }
    } else {
        // 前方无障碍物，继续前进
        analogWrite(pwmPinA, 255);
        analogWrite(pwmPinB, 255);
    }

    delay(100); // 控制循环频率
}

要点解读：
可视化输出：通过串口输出传感器的实时值，便于开发者观察迷宫求解过程。
智能判断：结合多个传感器进行判断，确保小车在复杂环境中灵活移动。
电机控制：通过PWM信号灵活控制电机，使小车能够根据环境变化进行调整。
实时反馈：实时输出传感器的状态，便于调试和优化迷宫求解策略。
灵活性与适应性：代码结构清晰，易于根据不同迷宫结构和传感器配置进行调整。

总结
以上示例展示了如何使用Arduino控制BLDC电机实现可视化迷宫求解。关键要点包括：
多传感器融合：通过不同传感器（如红外传感器）组合，提升小车的环境感知能力。
智能控制策略：根据传感器反馈动态调整小车的运动方向，提高迷宫求解的效率。
可视化调试：通过串口输出实时数据，帮助开发者监控和优化算法。
灵活性与扩展性：代码结构清晰，易于根据实际需求进行修改和扩展，以适应各种迷宫布局。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
