BATMAN-ADV协议

概述

BATMAN-ADV (Better Approach To Mobile Ad-Hoc Networking Advanced) 是一种新型的无线路由协议。协议以Linux内核模块的方式在OSI模型的数据链路层运行，通过以太网帧的方式传递路由信息，每个节点通过MAC地址进行标识，不再使用IP地址进行通信；网络层则可以自由地运行多种协议，拥有更好的灵活度和可扩展性。

大多数无线路由协议是运行在模型三层上的。它们发送包，交换路由信息，并处理内核的路由表来实现路由策略。而BATMAN-ADV的运行完全处于模型的二层，通过以太网顿来传输路由信息，协议还处理数据流量。协议封装并转发所有数据直到到达目的地，它模拟出一个虚拟的网络交换环境。因此，所有节点就像处于本地链接，它们不了解网络的拓扑情况，也不会受到网络变化的影响。

BATMAN-ADV路由协议本质为Linux内核的集成模块，数据在内核空间进行处理，这大大减少了系统CPU资源的开销，能量消耗也相应降低。战术VANET系统的车辆节点对电子设备的重量体积与能源消耗都十分敏感，因此选用该协议是十分具有优势的。

数据包分类

BATMAN-ADV协议共有八种数据包格式：：

BATADV_IV_OGM：即OriginatorMessage（源节点消息），用于发现无线环境中的节点和建立路由信息，同时协议根据接收到的合法的消息的数量来确定协议的度量值。这是最重要的一个数据包格式，它主要的功能有：向全网其他节点表明自身的存在；通过统计接收到的合法的OGM消息来进行路由度量；通过OGM消息建立相应的路由。

BATADV_BCAST：带有广播有效负载的数据包，它是发给所有节点的广播信息，因为在数据链路层实现，发送给相同冲突域的节点；

BATADV_CODED：这是网络编码数据包。它利用网络编码技术，将两个数据包合并到一个传输过程中，以减少总的传输时间；

BATADV_UNICAST：带有单播有效负载的数据包，它以MAC地址为ID，来发送给单独一个节点；

BATADV_UNICAST_FRAG：如果—数据包的长度超过了链路的值，就需要对于数据包进行分片。在这个数据包里，除了包含有效负载外，还有分片信息；

BATADV_UNICAST_4ADDR：单播数据包，它除了包含有效负载外，还包含了发送者的源地址；

BATADV_ICMP：类似于IP协议中ICMP的功能，能够在数据链路层使用ping或traceroute命令（返回消息为MAC地址）；

BATADV_UNICAST_TVLV：含有TVLV容器的单播数据包。

BATMAN-ADV路由发现机制

BATMAN-ADV 路由协议的主要功能是为给定的目的节点寻找合适的下一跳。也就是说，对于网络中运行了BATMAN-ADV路由协议的节点来说，它需要维护全网中所有可达节点的相关信息，同时对于每个可达节点，需要维护所有可以到达该节点的邻居节点的信息，采用TQ值（Transmission Quality，链路质量）衡量路径的传输质量，TQ值最高的邻居节点即做为为路由的下一跳。

BATMAN-ADV 路由协议的运行过程分为如下几个部分：

（1）各节点广播OGM（Original Message）消息；

（2）某节点收到从其他节点发送过来的OGM消息时，根据策略将其进行转发，以使得OGM消息能够扩散到全网。因此，根据探测包的源节点，可以知道全网中自身可以到达的所有节点，将这些节点的相关信息进行维护，就得到了所有可达节点的路径；

（3）在无线多跳网络中，对于一个给定的目的节点，可能存在多条可达路径。因此对于每个可达节点，维护一个可达该节点的本地邻居列表，对每条路径进行合适的路由度量，以从中选出最佳路径进行路由。

运行机制

对于运行了BATMAN-ADV路由协议的节点，会周期性的向外广播OGM数据包，它主要的功能有：（1）向全网其他节点表明自身的存在；（2）通过统计接收到的合法的OGM消息来进行路由度量；（3）通过OGM消息建立相应的路由。

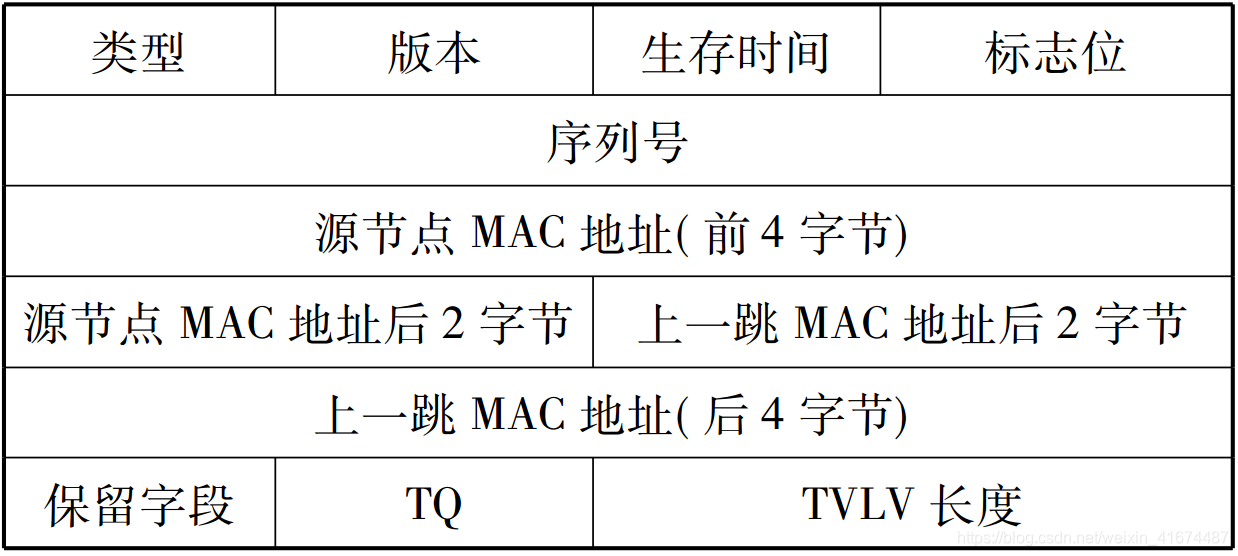

OGM报文帧格式如图 2‑4所示。

图 2‑4 OGM报文帧格式

其中，类型是区分数据包的类型；版本是协议的版本号；序列号是为了辨别同一OGM包是否被多处接收；生存时间（Time To Live, TTL）是被丢弃之前的最大转发跳数。

每个节点在收到来自其他节点的OGM数据包之后，以相应的转发机制向外广播，使得一个节点发出的OGM消息可以洪泛到全网所有节点。为了减少消息洪泛的开销，对于同一个OGM数据包，每个节点只会接收一次。

当节点从某个接口接收到OGM数据包之后，会对数据包进行一系列处理，包括判断数据包是否有效，以及本节点与源节点之间的关系等操作。每当节点接收到OGM数据包，就会将路由表中的相关信息进行更新。更新的内容主要有：（1）本地节点与一跳邻居之间的链路质量；（2）本地节点可达的源节点列表；（3）对于每个源节点，所有可达路径的下一跳邻居节点质量；（4）到达所有邻居节点的本地网络接口信息。

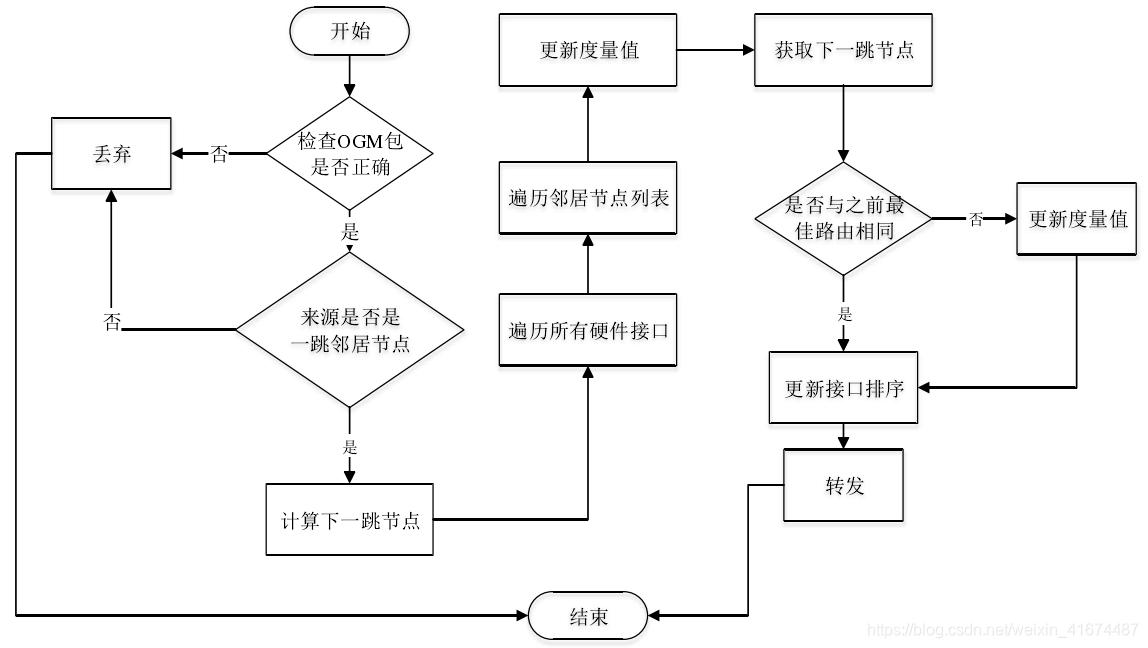

如图 2‑5所示：

图 2‑5节点收到OGM包的操作
