滑动变阻器电阻与电压关系图像

问题描述：

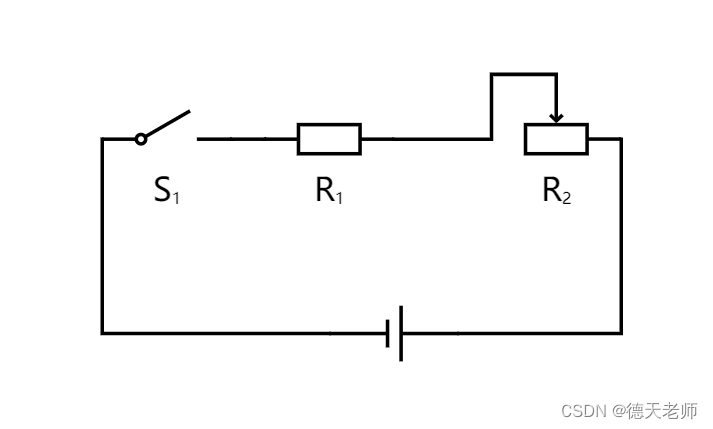

阻值为10Ω的电阻R1和阻值范围为0~40Ω滑动变阻器R2串联，我们可以利用电阻和电压关系图像分析R2电阻和两端的电压关系。
![在这里插入图片描述](https://img-blog.csdnimg.cn/650571456ced42f39f3aa117182f32cb.png#pic_center)

R2两端的电压关系为：0~8V，图像如下：
实现代码如下：

import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'SimHei'
plt.rcParams['axes.unicode_minus'] = False


R1 = 10  # 电阻R1的阻值
R2_range = np.linspace(0, 40, 1000)  # R2阻值范围为0~50Ω，分为1000个点
V = 10  # 电源电压

# 计算R2两端的电压
V_R2 = V * R2_range / (R1 + R2_range)

# 绘制图像
plt.plot(R2_range, V_R2)
plt.xlabel('R2 电阻/(Ω)')
plt.ylabel('R2两端的电压/ (V)')
plt.title(' R2的电阻范围与电压范围的对应关系图')
plt.grid(True)
plt.show()
