CLA的相关介绍请看上篇 here

CLA使用C语言编程的配置

cmd文件部分

/**********需要定义的变量*************/
CLA_SCRATCHPAD_SIZE = 0x100;
_Cla1Prog_Start = _Cla1funcsRunStart;	//cla 程序的起始地址定义
--undef_sym=__cla_scratchpad_end
--undef_sym=__cla_scratchpad_start
/*********************************/

MEMORY
{
PAGE 0 :   /* Program Memory */
           /* Memory (RAM/FLASH/OTP) blocks can be moved to PAGE1 for data allocation */
   RAML0       : origin = 0x008000, length = 0x000800     /* on-chip RAM block L0 */
   //RAML1       : origin = 0x008800, length = 0x000400     /* on-chip RAM block L1 */
   RAML3       : origin = 0x009000, length = 0x001000	  /* on-chip RAM block L3 */
   OTP         : origin = 0x3D7800, length = 0x000400     /* on-chip OTP */

   FLASHH      : origin = 0x3D8000, length = 0x004000     /* on-chip FLASH */
   FLASHG      : origin = 0x3DC000, length = 0x004000     /* on-chip FLASH */
   FLASHF      : origin = 0x3E0000, length = 0x004000     /* on-chip FLASH */
   FLASHE      : origin = 0x3E4000, length = 0x004000     /* on-chip FLASH */
   FLASHD      : origin = 0x3E8000, length = 0x004000     /* on-chip FLASH */
//   FLASHC      : origin = 0x3EC000, length = 0x004000     /* on-chip FLASH */
   FLASHA_B    : origin = 0x3F0000, length = 0x007F80     /* on-chip FLASH */
   CSM_RSVD    : origin = 0x3F7F80, length = 0x000076     /* Part of FLASHA.  Program with all 0x0000 when CSM is in use. */
   BEGIN       : origin = 0x3F7FF6, length = 0x000002     /* Part of FLASHA.  Used for "boot to Flash" bootloader mode. */
   CSM_PWL_P0  : origin = 0x3F7FF8, length = 0x000008     /* Part of FLASHA.  CSM password locations in FLASHA */

   FPUTABLES   : origin = 0x3FD590, length = 0x0006A0	 /* FPU Tables in Boot ROM */
   IQTABLES    : origin = 0x3FDC30, length = 0x000B50    /* IQ Math Tables in Boot ROM */
   IQTABLES2   : origin = 0x3FE780, length = 0x00008C    /* IQ Math Tables in Boot ROM */
   IQTABLES3   : origin = 0x3FE80C, length = 0x0000AA	 /* IQ Math Tables in Boot ROM */

   ROM         : origin = 0x3FF3B0, length = 0x000C10     /* Boot ROM */
   RESET       : origin = 0x3FFFC0, length = 0x000002     /* part of boot ROM  */
   VECTORS     : origin = 0x3FFFC2, length = 0x00003E     /* part of boot ROM  */

PAGE 1 :   /* Data Memory */
           /* Memory (RAM/FLASH/OTP) blocks can be moved to PAGE0 for program allocation */
           /* Registers remain on PAGE1                                                  */

   BOOT_RSVD   : origin = 0x000000, length = 0x000050     /* Part of M0, BOOT rom will use this for stack */
   RAMM0       : origin = 0x000050, length = 0x0003B0     /* on-chip RAM block M0 */
   RAMM1       : origin = 0x000400, length = 0x000400     /* on-chip RAM block M1 */
   RAML1       : origin = 0x008800, length = 0x000400     /* on-chip RAM block L1 */
   RAML2       : origin = 0x008C00, length = 0x000400     /* on-chip RAM block L2 */
   RAML4       : origin = 0x00A000, length = 0x002000     /* on-chip RAM block L4 */
   RAML5       : origin = 0x00C000, length = 0x002000     /* on-chip RAM block L5 */
   RAML6       : origin = 0x00E000, length = 0x002000     /* on-chip RAM block L6 */
   RAML7       : origin = 0x010000, length = 0x002000     /* on-chip RAM block L7 */
   RAML8       : origin = 0x012000, length = 0x001800     /* on-chip RAM block L8 */
   USB_RAM     : origin = 0x040000, length = 0x000800     /* USB RAM		  */
   FLASHC      : origin = 0x3EC000, length = 0x004000     /* on-chip FLASH */

   CLATOCPU_MSGRAM	:origin = 0x001480, length = 0x000080
   CPUTOCLA_MSGRAM	:origin = 0x001500, length = 0x000080
}

/* Allocate sections to memory blocks.
   Note:
         codestart user defined section in DSP28_CodeStartBranch.asm used to redirect code
                   execution when booting to flash
         ramfuncs  user defined section to store functions that will be copied from Flash into RAM
*/


SECTIONS
{

   /* Allocate program areas: */
   .cinit              : > FLASHA_B,   PAGE = 0
   .pinit              : > FLASHA_B,   PAGE = 0
   .text               : > FLASHA_B,   PAGE = 0
   codestart           : > BEGIN,      PAGE = 0
   ramfuncs            : LOAD = FLASHD,
                         RUN = RAML0,
                         LOAD_START(_RamfuncsLoadStart),
                         LOAD_END(_RamfuncsLoadEnd),
                         RUN_START(_RamfuncsRunStart),
                         LOAD_SIZE(_RamfuncsLoadSize),
                         PAGE = 0

   csmpasswds          : > CSM_PWL_P0, PAGE = 0
   csm_rsvd            : > CSM_RSVD,   PAGE = 0

   /* Allocate uninitalized data sections: */
   .stack              : > RAMM0,      PAGE = 1
   .ebss               : > RAML2,    PAGE = 1
   .esysmem            : > RAML2,    PAGE = 1

   /* Initalized sections to go in Flash */
   /* For SDFlash to program these, they must be allocated to page 0 */
   .econst             : > FLASHA_B,   PAGE = 0
   .switch             : > FLASHA_B,   PAGE = 0

   /* Allocate IQ math areas: */
   IQmath              : > FLASHA_B,   PAGE = 0            /* Math Code */
   IQmathTables        : > IQTABLES,   PAGE = 0, TYPE = NOLOAD

   /* Allocate FPU math areas: */
   FPUmathTables       : > FPUTABLES,  PAGE = 0, TYPE = NOLOAD

   DMARAML5	           : > RAML5,      PAGE = 1
   DMARAML6	           : > RAML6,      PAGE = 1
   DMARAML7	           : > RAML7,      PAGE = 1
   DMARAML8	           : > RAML8,      PAGE = 1

   Cla1Prog			   : LOAD = FLASHE,
   						 RUN  = RAML3,
   						 LOAD_START(_Cla1funcsLoadStart),
   						 LOAD_END(_Cla1funcsLoadEnd),
   						 RUN_START(_Cla1funcsRunStart),
   						 LOAD_SIZE(_Cla1funcsLoadSize),
   						 PAGE = 0

   	Cla1ToCpuMsgRAM		: > CLATOCPU_MSGRAM,	PAGE = 1
   	CpuToCla1MsgRAM		: > CPUTOCLA_MSGRAM,	PAGE = 1

	/*CLAscratch作用：
	当使用v6.1及以上的编译器时，CLA的代码可以使用C语言，
	由于不是汇编，它需要有类似于多余的区间用于存放局部变量等，
	你可以理解它为暂存器或者C里的堆栈。如果使用汇编写CLA的代码，则可以忽略。
	选择使用在RAML1区中作为CLA的使用内存，需要在C文件配置RAML1映射给CLA。
	*/
   	 CLAscratch       :
                        { *.obj(CLAscratch)
                        . += CLA_SCRATCHPAD_SIZE;
                        *.obj(CLAscratch_end) } > RAML1,  PAGE = 1


  /* Uncomment the section below if calling the IQNexp() or IQexp()
      functions from the IQMath.lib library in order to utilize the
      relevant IQ Math table in Boot ROM (This saves space and Boot ROM
      is 1 wait-state). If this section is not uncommented, IQmathTables2
      will be loaded into other memory (SARAM, Flash, etc.) and will take
      up space, but 0 wait-state is possible.
   */
   /*
   IQmathTables2    : > IQTABLES2, PAGE = 0, TYPE = NOLOAD
   {

              IQmath.lib<IQNexpTable.obj> (IQmathTablesRam)

   }
   */
   /* Uncomment the section below if calling the IQNasin() or IQasin()
      functions from the IQMath.lib library in order to utilize the
      relevant IQ Math table in Boot ROM (This saves space and Boot ROM
      is 1 wait-state). If this section is not uncommented, IQmathTables2
      will be loaded into other memory (SARAM, Flash, etc.) and will take
      up space, but 0 wait-state is possible.
   */
   /*
   IQmathTables3    : > IQTABLES3, PAGE = 0, TYPE = NOLOAD
   {

              IQmath.lib<IQNasinTable.obj> (IQmathTablesRam)

   }
   */

   /* .reset is a standard section used by the compiler.  It contains the */
   /* the address of the start of _c_int00 for C Code.   /*
   /* When using the boot ROM this section and the CPU vector */
   /* table is not needed.  Thus the default type is set here to  */
   /* DSECT  */
   .reset              : > RESET,      PAGE = 0, TYPE = DSECT
   vectors             : > VECTORS,    PAGE = 0, TYPE = DSECT

}

/*
//===========================================================================
// End of file.
//===========================================================================
*/

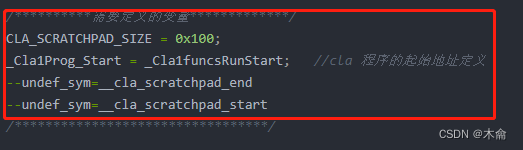

cmd的重点修改地方如下：
在这里插入图片描述
在这里插入图片描述

CLAShared.h

#ifndef CLA_SHARED_H
#define CLA_SHARED_H

#ifdef __cplusplus
extern "C" {
#endif

//
// Included Files
//
//  #include "IQmathLib.h"
  #include "DSP28x_Project.h"

//
// Defines
//
  #define DS_CLA_DEBUG    1	//需要要调试时置1
extern Uint16  VoltFilt;	//在main.c中有定义
extern Uint16  GOTO_CLA[3];	//在main.c中有定义

  extern float32 ClaVal;	//在main.c中有定义


//
// The following are symbols defined in the CLA assembly code
// Including them in the shared header file makes them
// .global and the main CPU can make use of them.
//
  extern Uint16 Cla1Prog_Start;	//cla 程序的起始地址
  __interrupt void Cla1Task1();
  __interrupt void Cla1Task2();
  __interrupt void Cla1Task3();
  __interrupt void Cla1Task4();
  __interrupt void Cla1Task5();
  __interrupt void Cla1Task6();
  __interrupt void Cla1Task7();
  __interrupt void Cla1Task8();


#ifdef __cplusplus
}
#endif /* extern "C" */


#endif  // end of CLA_SHARED definition

//
// End of File
//

main.c，里面的ADC模块，ePWM模块请看上一篇介绍。

#include "DSP28x_Project.h"
#include "Usart.h"
#include <stdio.h>
#include "ADC.h"
#include "ePWM.h"

#include "CLAShared.h"
#include <string.h>

/**
 * main.c
 **/


#pragma DATA_SECTION(VoltFilt,   "Cla1ToCpuMsgRAM");
#pragma DATA_SECTION(ClaVal,    "Cla1ToCpuMsgRAM");

 Uint16  VoltFilt;

#pragma DATA_SECTION(GOTO_CLA,    "Cla1ToCpuMsgRAM");
Uint16  GOTO_CLA[3];

float32 ClaVal;



extern Uint16 Cla1funcsLoadStart;
extern Uint16 Cla1funcsLoadEnd;
extern Uint16 Cla1funcsRunStart;
extern Uint16 Cla1funcsLoadSize;
void init_cla(void);//cla初始化函数

interrupt void cla1_isr1(void);//cla 任务1完成后在C28x CPU中触发的中断服务函数


int main(void)
{

    InitSysCtrl();

    InitPieCtrl();
    IER = 0x0000;
    IFR = 0x0000;
    InitPieVectTable();

    init_cla();
    Usart_Init(9600);	//此函数需要各位自己写

    //adc
    ADC_Init();
    InitAdcConfigAndIO();
#if Interrupt_Allow == 1
    OpenAdcInterrupt_PIE();
#endif

    ePWM_init();

    msg="Hello,CLA TEST!\r\n\0";
    UARTa_SendString(msg);

    GetChResult(1,9,5);//5-epwm1a SOCa 触发

    while(1);
}


void init_cla(void)
{
    EALLOW;
    //在PCLKCR3寄存器中使能CLA时钟，一般这句话不用写，因为在InitSysCtrl();函数中就已经配置了所有外设的时钟；
    SysCtrlRegs.PCLKCR3.bit.CLA1ENCLK=1;

    //将CLA的TASK函数绑定到中断向量表上

    Cla1Regs.MVECT1 = (Uint16)((Uint32)&Cla1Task1 -(Uint32)&Cla1Prog_Start);
    Cla1Regs.MVECT8 = (Uint16)((Uint32)&Cla1Task8 -(Uint32)&Cla1Prog_Start);

    //设置每个TASK的触发源，有三种选项，PWM触发、ADC触发以及软件触发
    Cla1Regs.MPISRCSEL1.bit.PERINT1SEL=CLA_INT1_ADCINT1;//ADCINT1触发任务1
    Cla1Regs.MPISRCSEL1.bit.PERINT2SEL=CLA_INT2_NONE;
    Cla1Regs.MPISRCSEL1.bit.PERINT3SEL=CLA_INT3_NONE;
    Cla1Regs.MPISRCSEL1.bit.PERINT4SEL=CLA_INT4_NONE;
    Cla1Regs.MPISRCSEL1.bit.PERINT5SEL=CLA_INT5_NONE;
    Cla1Regs.MPISRCSEL1.bit.PERINT6SEL=CLA_INT6_NONE;
    Cla1Regs.MPISRCSEL1.bit.PERINT7SEL=CLA_INT7_NONE;
    Cla1Regs.MPISRCSEL1.bit.PERINT8SEL=CLA_INT8_NONE;

    //将CLA代码拷贝入CLA的代码段，因为CLA的代码需要单独放在一个固定的位置，所以需要执行这一段代码
    memcpy(&Cla1funcsRunStart, &Cla1funcsLoadStart, (Uint32)&Cla1funcsLoadSize);

    //如果需要使用到软件触发，那么需要执行Cla1Regs.MCTL.bit.IACKE = 1;
    Cla1Regs.MCTL.bit.IACKE = 1;//使能软件中断
    Cla1Regs.MIER.all = (M_INT1  | M_INT8);//使能2个任务中断

    //将CLA的数据段和程序段都映射到CLA空间
    Cla1Regs.MMEMCFG.bit.PROGE = 1;//把RAML3映射为CLA的程序空间

    Cla1Regs.MMEMCFG.bit.RAM1CPUE=0;//RAML1区，CPU不允许读写
    Cla1Regs.MMEMCFG.bit.RAM1E=1;//RAML1区，CLA允许读写

    // Enable INT 11.1 in the PIE (CLA Task1)
    // Enable INT 11 at the CPU level
    // Enable Global interrupts with INTM
    // Enable Global realtime interrupts with DBGM
    //
    EALLOW;
    PieVectTable.CLA1_INT1 = &cla1_isr1;   //自定义中断函数
    EDIS;
    PieCtrlRegs.PIEIER11.bit.INTx1 = 1;
    IER |= M_INT11;
    EINT;
    ERTM;

    //触发TASK8
    Cla1ForceTask8();


}

interrupt void cla1_isr1(void)
{
    char NUMCHAR_[64];

    AdcRegs.ADCINTFLGCLR.bit.ADCINT1 = 1;//Must clear ADCINT1 flag since INT1CONT = 0
    PieCtrlRegs.PIEACK.all = 0xFFFF;

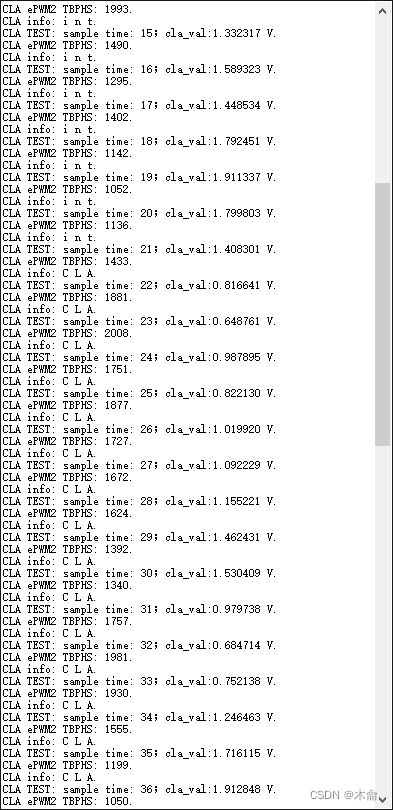

	/*串口打印数据*/
    sprintf(NUMCHAR_,"CLA TEST: sample time: %d；cla_val:%f V.\r\n",(Uint16)VoltFilt,ClaVal);
    UARTa_SendString(NUMCHAR_);
    sprintf(NUMCHAR_,"CLA ePWM2 TBPHS: %d.\r\n",EPwm2Regs.TBPHS.half.TBPHS);
    UARTa_SendString(NUMCHAR_);

    sprintf(NUMCHAR_,"CLA info: %c %c %c.\r\n",GOTO_CLA[0],GOTO_CLA[1],GOTO_CLA[2]);
    UARTa_SendString(NUMCHAR_);

}

CLA_Task.cla，在此文件编写CLA的程序，注意保存文件后缀为cla

/*
 * CLA_Task.cla
 *
 *  Created on: 2023年3月6日
 *      Author: chends
 */
#include "DSP28x_Project.h"
#include "CLAShared.h"	//直接引用

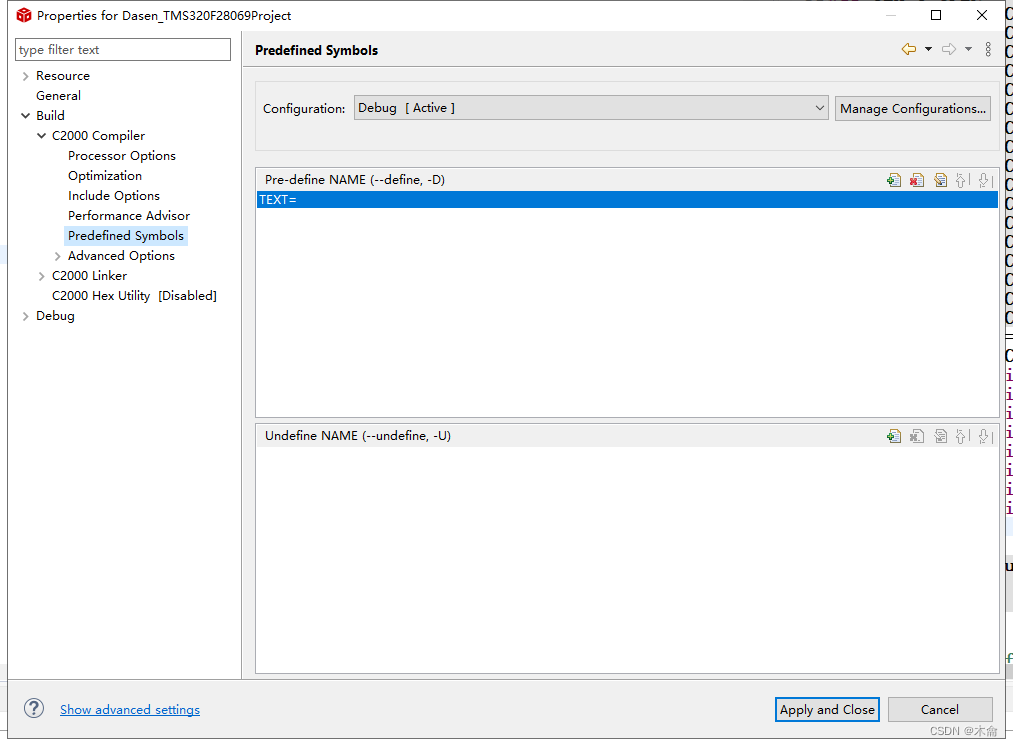

//#include XSTRINGIZE(XCONCAT(TEXT,CLAShared.h))	//如果使用此方法，注释上一行。此方法是链接到头文件CLAShared.h，TEXT需要在工程属性里面定义。

__interrupt void
Cla1Task1(void)	//任务1
{
    float phaseVal;

#if DS_CLA_DEBUG ==1
    __mdebugstop();	//调试的断点
#endif
    VoltFilt +=1;	//计数进入Task1的次数

	//计算ADC采样结果
    ClaVal=AdcResult.ADCRESULT0;
    ClaVal +=AdcResult.ADCRESULT1;
    ClaVal +=AdcResult.ADCRESULT2;
    ClaVal +=AdcResult.ADCRESULT3;
    ClaVal +=AdcResult.ADCRESULT4;
    ClaVal +=AdcResult.ADCRESULT5;
    ClaVal +=AdcResult.ADCRESULT6;
    ClaVal +=AdcResult.ADCRESULT7;
    ClaVal +=AdcResult.ADCRESULT8;
    ClaVal +=AdcResult.ADCRESULT9;
    ClaVal +=AdcResult.ADCRESULT10;
    ClaVal +=AdcResult.ADCRESULT11;
    ClaVal +=AdcResult.ADCRESULT12;
    ClaVal +=AdcResult.ADCRESULT13;
    ClaVal +=AdcResult.ADCRESULT14;
    ClaVal +=AdcResult.ADCRESULT15;

    ClaVal /=16;

    ClaVal /=4096;
    ClaVal *=3.3;

	//计算PWM偏移的相位
    phaseVal=ClaVal/3.3;
    phaseVal = phaseVal*2500;
    phaseVal = 2500-phaseVal;
    EPwm2Regs.TBPHS.half.TBPHS = (Uint16)phaseVal;

	//设置GOTO_CLA的值
    if(VoltFilt>20){
            GOTO_CLA[0]='C';
            GOTO_CLA[1]='L';
            GOTO_CLA[2]='A';
        }

        if(VoltFilt>50)
        {
            GOTO_CLA[0]='C'+VoltFilt-50;
            GOTO_CLA[1]='L'+VoltFilt-50;
            GOTO_CLA[2]='A'+VoltFilt-50;
        }

}

__interrupt void
Cla1Task2 (void)
{

}
__interrupt void
Cla1Task3 (void)
{

}
__interrupt void
Cla1Task4 (void)
{

}
__interrupt void
Cla1Task5 (void)
{

}
__interrupt void
Cla1Task6 (void)
{

}
__interrupt void
Cla1Task7 (void)
{

}
__interrupt void
Cla1Task8 (void)
{
	//任务8用于初始化参数值
    VoltFilt=0;
    GOTO_CLA[0]='i';
    GOTO_CLA[1]='n';
    GOTO_CLA[2]='t';
}

//
// End of File
//
  • #include XSTRINGIZE(XCONCAT(TEXT,CLAShared.h)) 说明：
    TEXT的定义如下，由于我的共享头文件名称就叫CLAShared.h，所以我直接把TEXT定义为空即可。如果你的文件名为demo_CLAShared.h的话，则需要设置 TEXT=demo，文件中写入#include XSTRINGIZE(XCONCAT(TEXT,_CLAShared.h))。这种方法好处是，可以在不修改源代码下，引入不同的头文件，只需要修改工程属性里的TEXT即可。
    在这里插入图片描述

实验现象

  • 串口打印的数据如下：
    在这里插入图片描述
  • PWM波形图如下：

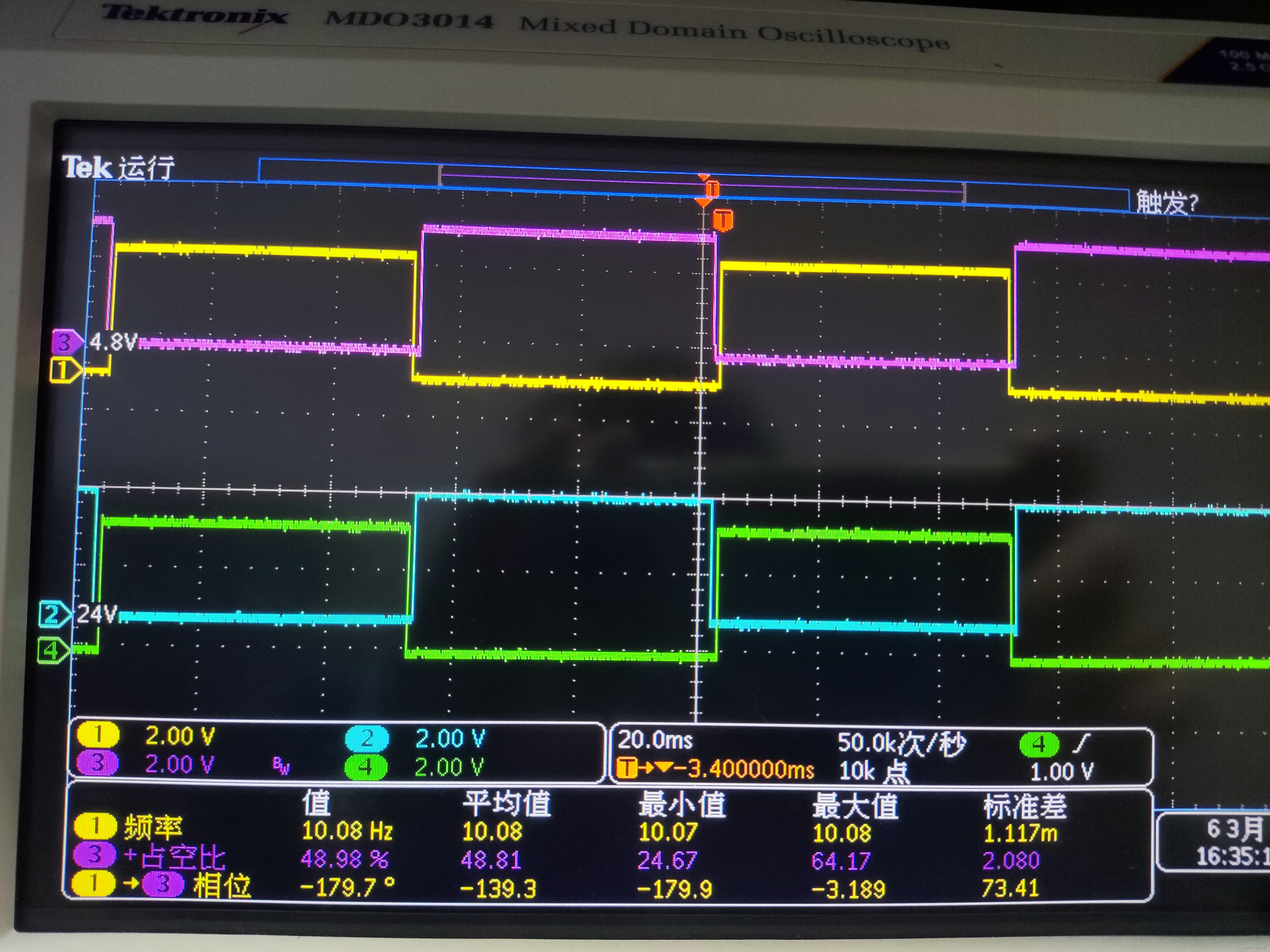

    • cla_val=3.3V
      在这里插入图片描述

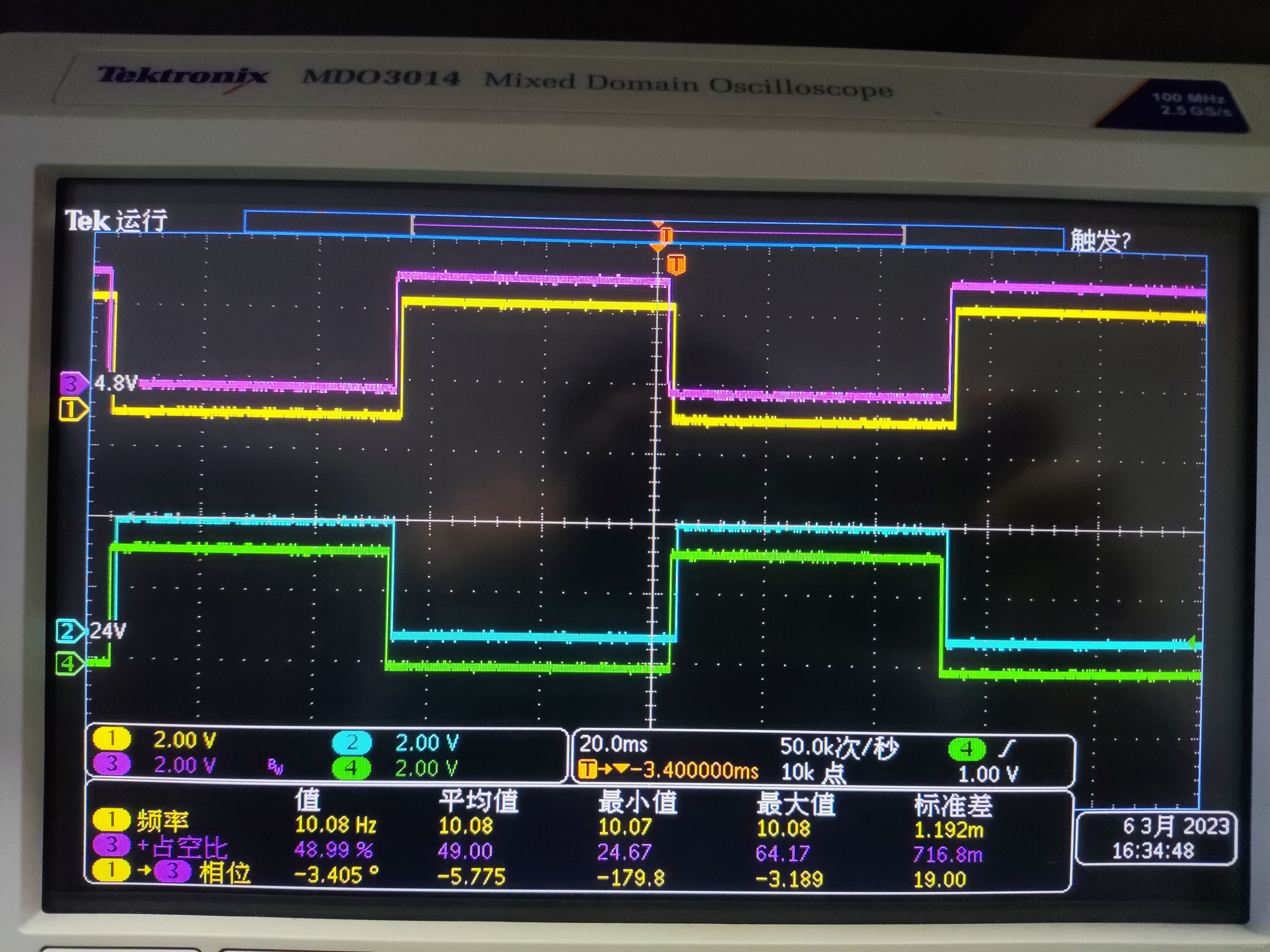

    • cla_val=0V ~ 3.3V之间
      在这里插入图片描述

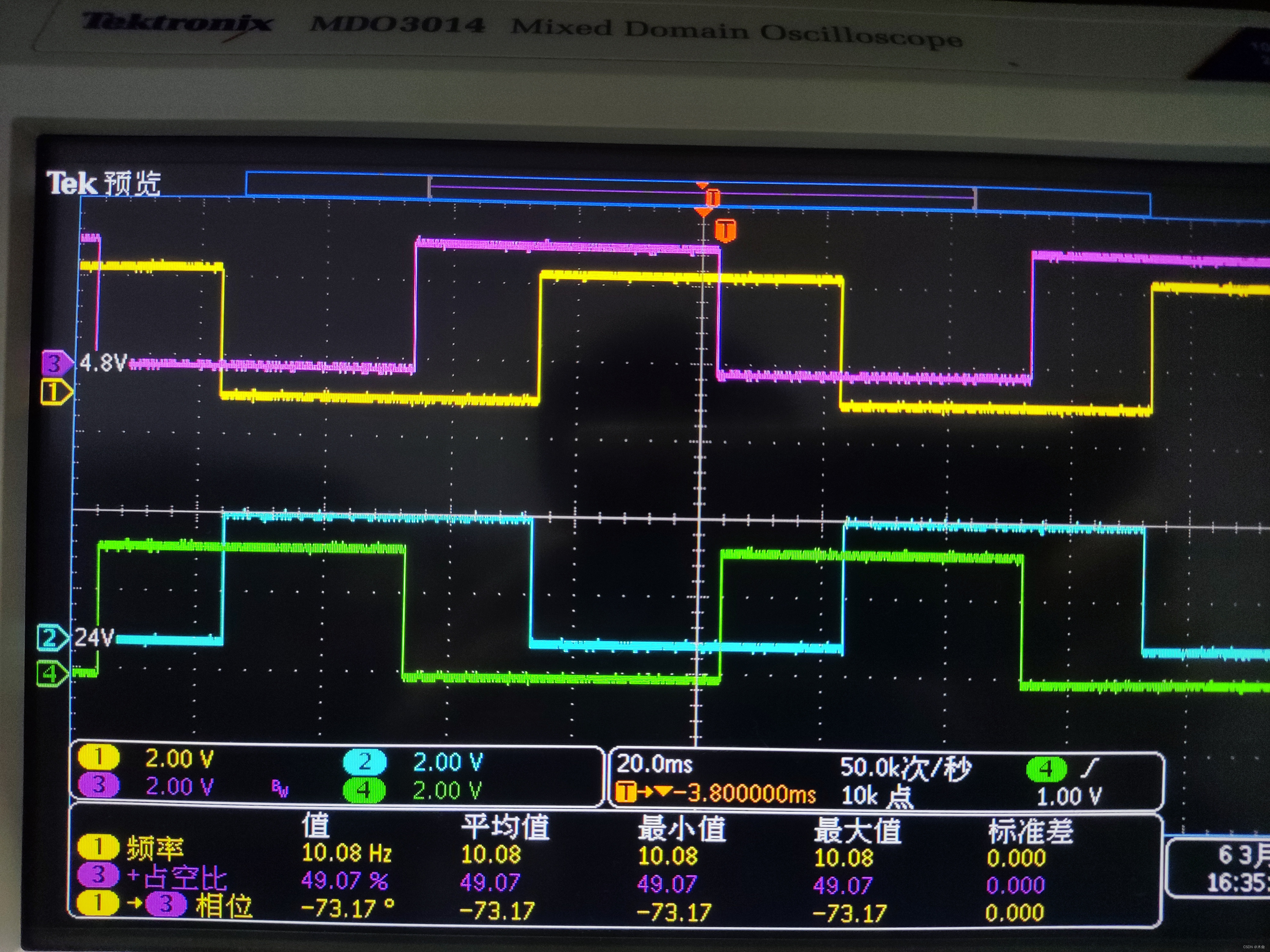

    • cla_val=0V
      在这里插入图片描述
TMS320F2803x 的 CLA使用手册（中文）
03-07
TMS320F2803x 的 CLA中文使用手册，该文档版权归广州周立功单片机发展有限公司所有。
TMS320F2803X中文手册，值得收藏
10-21
TMS320F2803X中文手册 开发参考手册，中文手册，值得收藏
DSP TMS320F2803x、TMS320F2806x CLA开发笔记（代码基于TMS320F28069 详解）
Dasen
03-04 5513
• 时钟速率与主 CPU 一致 (SYSCLKOUT)。• 一个独立的架构使得 CLA 能够独立于主 C28x CPU 之外进行算法执行。– 完整的总线架构：• 程序地址总线和程序数据总线• 数据地址总线、 数据读取总线、 和数据写入总线– 独立的 8 级管道。
DSP TMS320F2803x、TMS320F2806x SPI开发笔记（代码基于TMS320F28069 详解）
Dasen
03-08 3912
（注意：如果不使用SPI模块，这四个引脚都可以作为GPIO。•两种操作模式:Master和Slave•波特率:125种不同的可编程速率。可采用的最大波特率受限于SPI引脚上使用的I/O缓冲区的最大速度。•数据字长:1 ~ 16位数据位•四种时钟方案(由时钟极性和时钟相位位控制)包括:•同时进行收发操作(可在软件中禁用发送功能)•发送端和接收端操作通过中断驱动或轮询算法来完成•延迟发送控制。
TMS320F2803X中文手册：嵌入式开发的必备宝典
gitblog_06603的博客
09-26 888
TMS320F2803X中文手册：嵌入式开发的必备宝典 【下载地址】TMS320F2803X中文手册-值得收藏 本仓库提供了一份珍贵的资源文件——**TMS30F2803X中文手册**。该手册是开发TMS320F2803X系列微控制器的重要参考资料，内容详尽且为中文版本，非常适合工程师和开发者收藏使用 ...
DSP SPI 中文开发手册（适用于TMS320F2802x、TMS320F2803x、TMS320F2805x、T2806x）
03-09
本开发手册是针对TI公司的TMS320F2802x、TMS320F2803x、TMS320F2805x、TMS320F2806x系列DSP的SPI模块编写的，旨在帮助开发者理解并有效利用SPI进行通信。 首先，SPI模块具备以下特性： 1. SPISOMI: SPI从机输出/...
DSP CLA开发笔记（适用于TMS320F2803x、TMS320F2805x、TMS320F2806x 型号）
03-09
《DSP CLA开发笔记》是针对TMS320F2803x、TMS320F2805x以及TMS320F2806x等型号DSP的CLA（Control Law Accelerator）模块的详细指南。CLA是一种独立于主C28x CPU的硬件加速器，设计用于执行特定的算法任务，尤其是...
基于TMS320F2803x的变频器SVC3控制算法解析与C语言实现
最新发布
04-26
内容概要：本文详细介绍了基于TMS320F2803x系列DSP芯片的md380/md500变频器源码（77版本），涵盖硬件配置、关键控制算法、参数辨识及优化技巧。主要内容包括：PWM定时器中断处理确保实时性和安全性；采用滑动窗口...
TMS320F2803x综合例程
09-24
《TMS320F2803x综合例程详解》 TMS320F2803x是一款由德州仪器（Texas Instruments）推出的高性能数字信号处理器（DSP），广泛应用在嵌入式系统设计中。这个综合例程集成了多种关键功能模块的示例代码，包括模拟数字...
2803xCLA使用指南（中英文）
10-31
TMS320x2803x Piccolo Control Law Accelerator (CLA)
TMS320F2806X中文说明书
09-07
TMS320F2806x中文说明书
Matlab生成dsp代码_CLA控制，模型+程序.zip
07-08
采用的是matlab官方给的例程学习，ccs程序是通过matlab中的simulink模型直接导出生成的。记得配合博文使用啊！
TMS320F2806x编程手册
09-05
TMS320F2806x编程手册。为英文内容，有部分内容是通过翻译工具进行了翻译，保存在注释中。
零基础DSP实战TMS320F28035：第十节，DSP之CLA内核应用实战.zip
05-20
TMS320F28035有两个内核，一个是DSP的CPU内核，一个是控制律加速器（CLA）是一个独立、完全可编程的 32 位浮点数学处理器，它将并行控制环执行功能引入到 C28x 系列器件。CLA 的低中断延迟使得它能即时读取 ADC 采样。这就极大降低了 ADC 采样到输出的延时，实现了更快的系统响应和更高频率的控制回路。通过利用 CLA 来服务对时间要求严格（time-critical）控制回路，主 CPU 就能自由地处理其它诸如通信、诊断之类的系统任务。
DSP28377D学习记录——（CLA配置）
yaya_edu的博客
05-23 4192
中预定义CPU1，如图所示四、创建cla_init.h头文件、cla_init.c初始化、cla_share.clacla_init.h/** Created on: 2024年5月7日*/////#endif////事件一交互变量//input////input//////////////////////////////////////CLA事件//cla事件处理结束之后触发相应中断。
C语言
热门推荐
Claroja
03-28 1万+
c hello world C语言数据类型 C语言运算符 C语言 函数 C语言 函数递归 C语言 数组 C语言 指针 指针的运算 数组作为函数参数 函数指针 返回值为指针的函数 void指针与NULL指针 动态分配内存 C/C++字符串 结构体 结构体数组 结构体指针 共用体 枚举 c语言 内存四区 c语言 预处理k c语言 print...
DSP的CLA编程及注意事项之一
weixin_29982209的博客
07-03 5595
CLA DSP 280039
TMS320F28069M-创建工程及LED闪烁
fsvff的博客
06-17 2660
前期准备 安装软件：CCS9.1，controlSUITE3.4.9setup.exe 必备文档： 1、TMS320F2806x 微控制器 datasheet (Rev. H) 地址:这里 2、TMS320x2806x Piccolo Technical Reference Manual (Rev. H)这里 3、LAUNCHXL-F28069M overview (Rev. B)这里 创建工程 1、打开CCS9.1,新建工程 2、添加文件 在工程文件下面，新建APP，Lib，ser三个文件夹。用于存
TMS320F2803x资源使用综合例程详解
通过这些综合例程，开发人员可以快速地学习和掌握TMS320F2803x系列微控制器的各个功能模块的编程方法，有效地缩短开发周期，提升开发效率，并确保最终产品的稳定性和可靠性。综合例程是嵌入式系统开发中十分宝贵的...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

木龠

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
