流媒体TS协议

概念

TS协议是一种媒体流封装协议，类似于MP4

TS有三种类型包，其长度固定为188字节

1. PAT包：节目关联表，包含所有的节目编号，是解析TS数据的七点
2. PMT包：节目映射表，包含所有的节目元素编号，是获取媒体流的关键
3. PES包：就是媒体流数据包，包含了视频帧，音频帧的数据

PS补充：
ES：是指需要传输的视频流(H164,H265等)，音频流(AAC,MP3等)的原始流。
PID：包含在TS头中，标识特定的媒体流或TS包（PMT）。通过该字段找到需要的PMT和媒体流。
PCR：用于同步音视频的传输和播放，与PTS时间说可以互相转化。
PTS/DTS:媒体流的时间戳。在PES包中包含。
PSI：是指节目专用信息表。它由节目关联表（PAT）、条件接收表（CAT）和节目映射表（PMT）组成

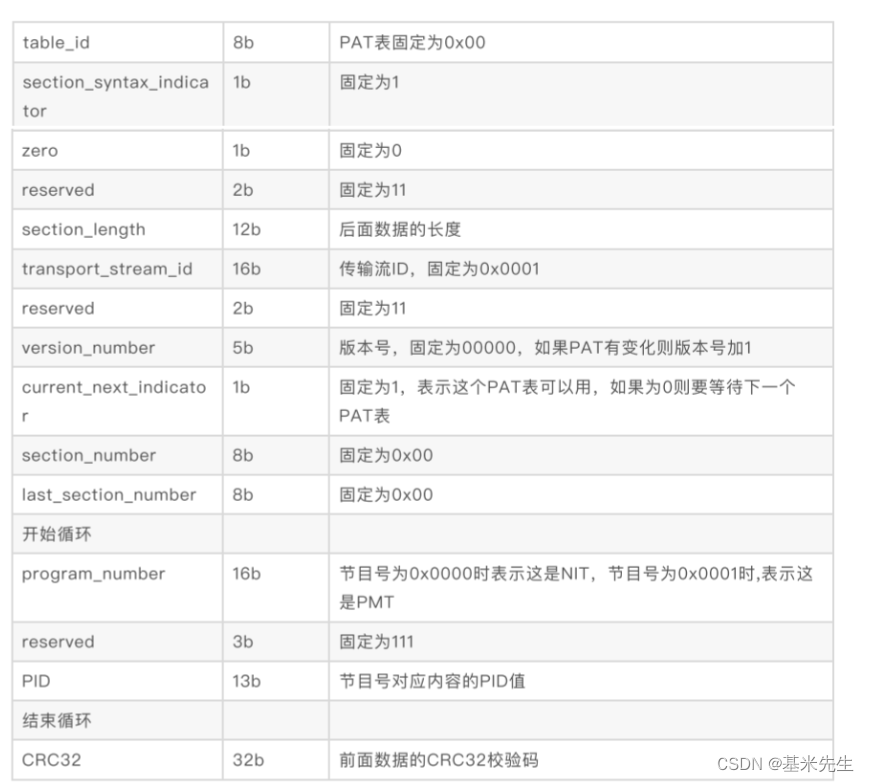

PAT格式

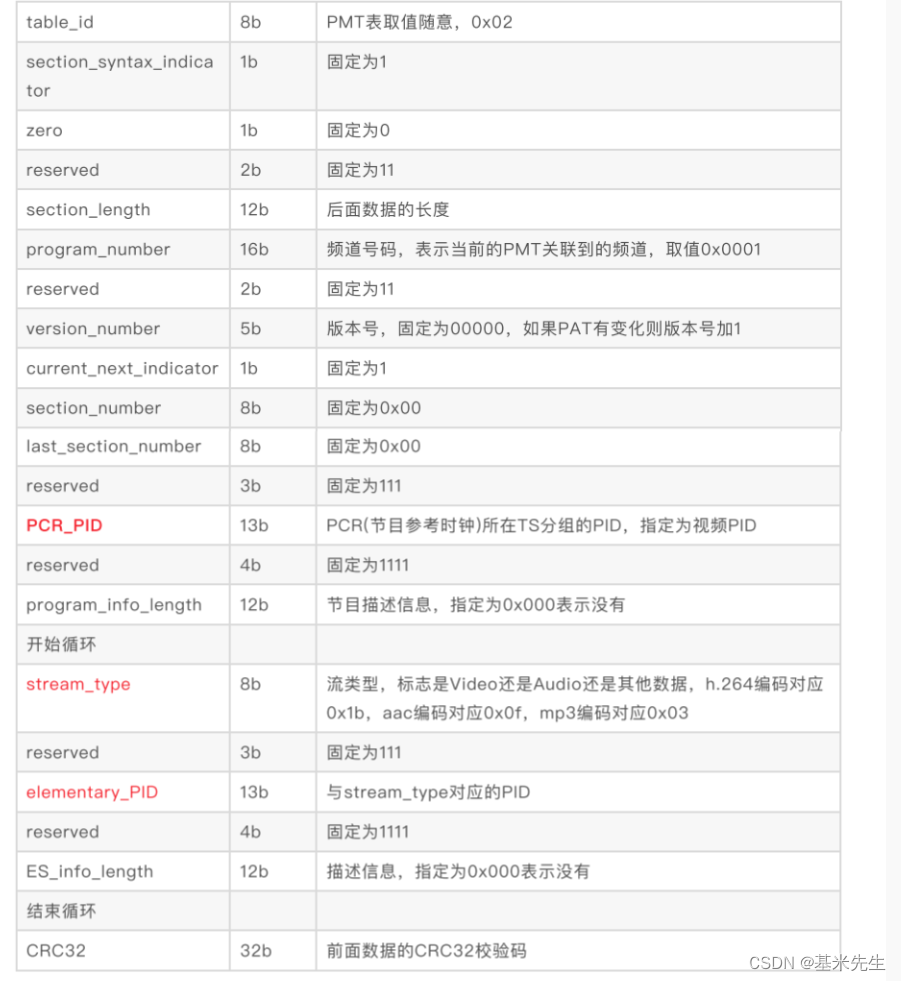

PMT格式：

TS传输流程

PAT->PMT->…PMT->PES->…->PAT->PMT->…->PMT->PES
首先解析PAT包，获取PID字段，其中PAT的PID字段固定为0x0， 在PAT中包含了各个PMT的PID，解析即可获得视频流或者音频流的PID，并且查找其PMT编号， 再继续收包获取对应想要的PMT流，即可找到对应媒体流的PID，从而收取数据包PES

TS文件

TS文件为传输流文件

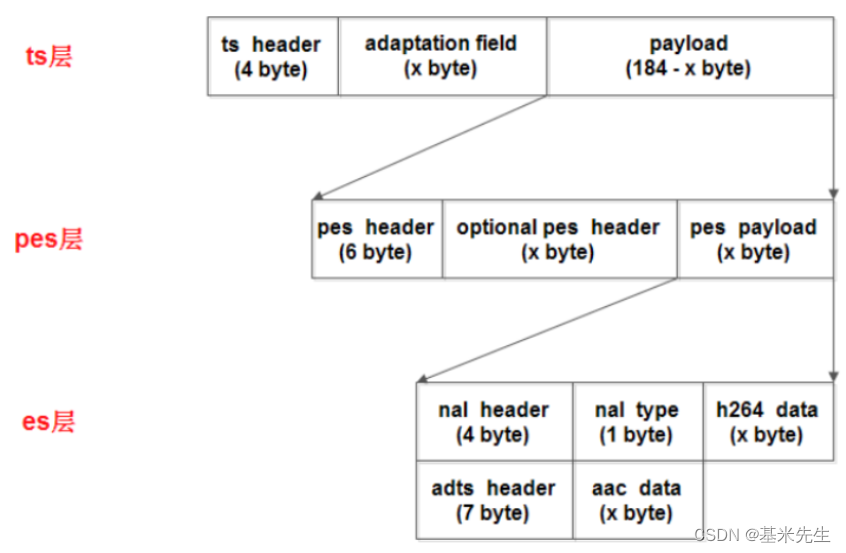

文件分为三层
TS层：在PES层的基础上加入数据流和识别传输的必要信息
PES层：在音视频基础上加入了时间戳等对数据帧的说明信息
ES层： 音视频数据

ts 包⼤⼩固定为 188 字节，ts 层分为三个部分：ts header、adaptation field、payload。
ts header固定 4 个字节；adaptation field 可能存在也可能不存在，主要作⽤是给不⾜ 188 字节的数据做填充；
payload 是 pes 数据

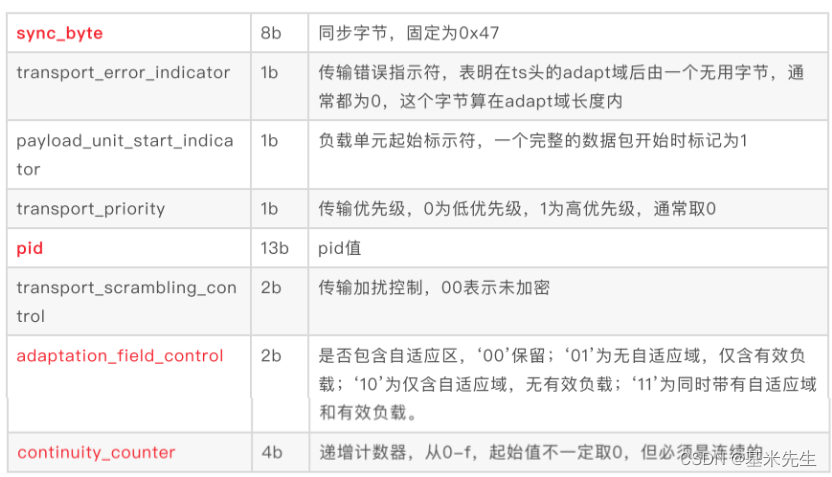

ts header

ts 层的内容是通过 PID 值来标识的，主要内容包括：PAT 表、PMT 表、⾳频流、视频流。解析 ts 流要先找到 PAT 表，只要找到 PAT 就可以找到 PMT，然后就可以找到⾳视频流了。PAT 表的和 PMT 表需要定期插⼊ ts 流，因为⽤户随时可能加⼊ ts 流，这个间隔⽐较⼩，通常每隔⼏个视频帧就要加⼊ PAT和 PMT。PAT 和 PMT 表是必须的，还可以加⼊其它表如 SDT（业务描述表）等，不过 hls 流只要有PAT 和 PMT 就可以播放了。

PAT 表：主要的作⽤就是指明了 PMT 表的 PID 值。
PMT 表：主要的作⽤就是指明了⾳视频流的 PID 值。
⾳频流/视频流：承载⾳视频内容

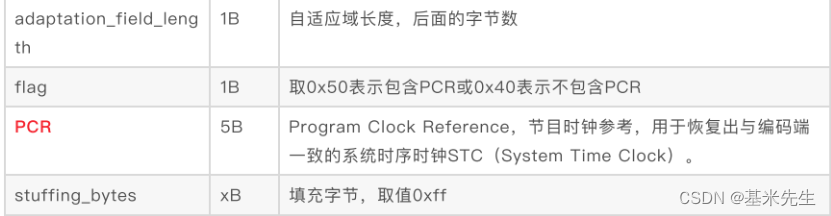

adapation field

pcr 是节⽬时钟参考，pcr、dts、pts 都是对同⼀个系统时钟的采样值，pcr 是递增的，因此可以将其设置为 dts 值，⾳频数据不需要 pcr

pes 层：Packet Elemental Stream

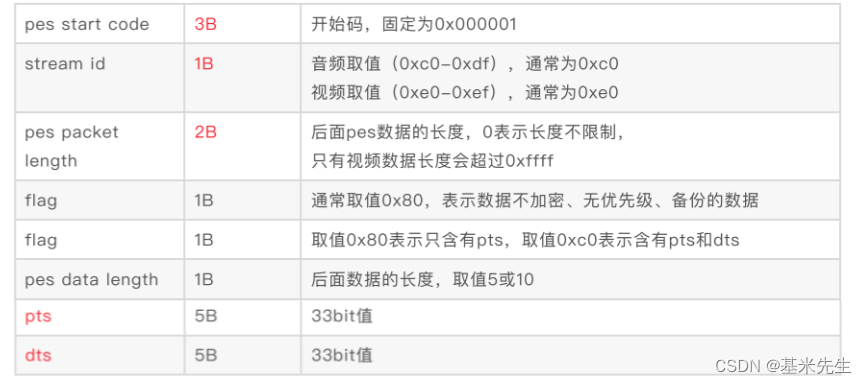

Pes Header

pts 是显示时间戳、dts 是解码时间戳，视频数据两种时间戳都需要

es 层

直接填充H264/AAC

问题 如何进行切包到188字节传输

用payload_unit_start_indicator 来标记新数据的开始 值为1代表一个帧的开始
