USB转TTL串口--实现蓝牙无线透传--采用UART通信

摘要

1. 硬件环境：只要是可以进行【 UART 通信】的都可以
2. 软件环境：有一个【串口调试助手】就可以啦

理论知识

1. UART 通信方式，通信原理
2. 教程：待CSDN审核；

电路图和实物图

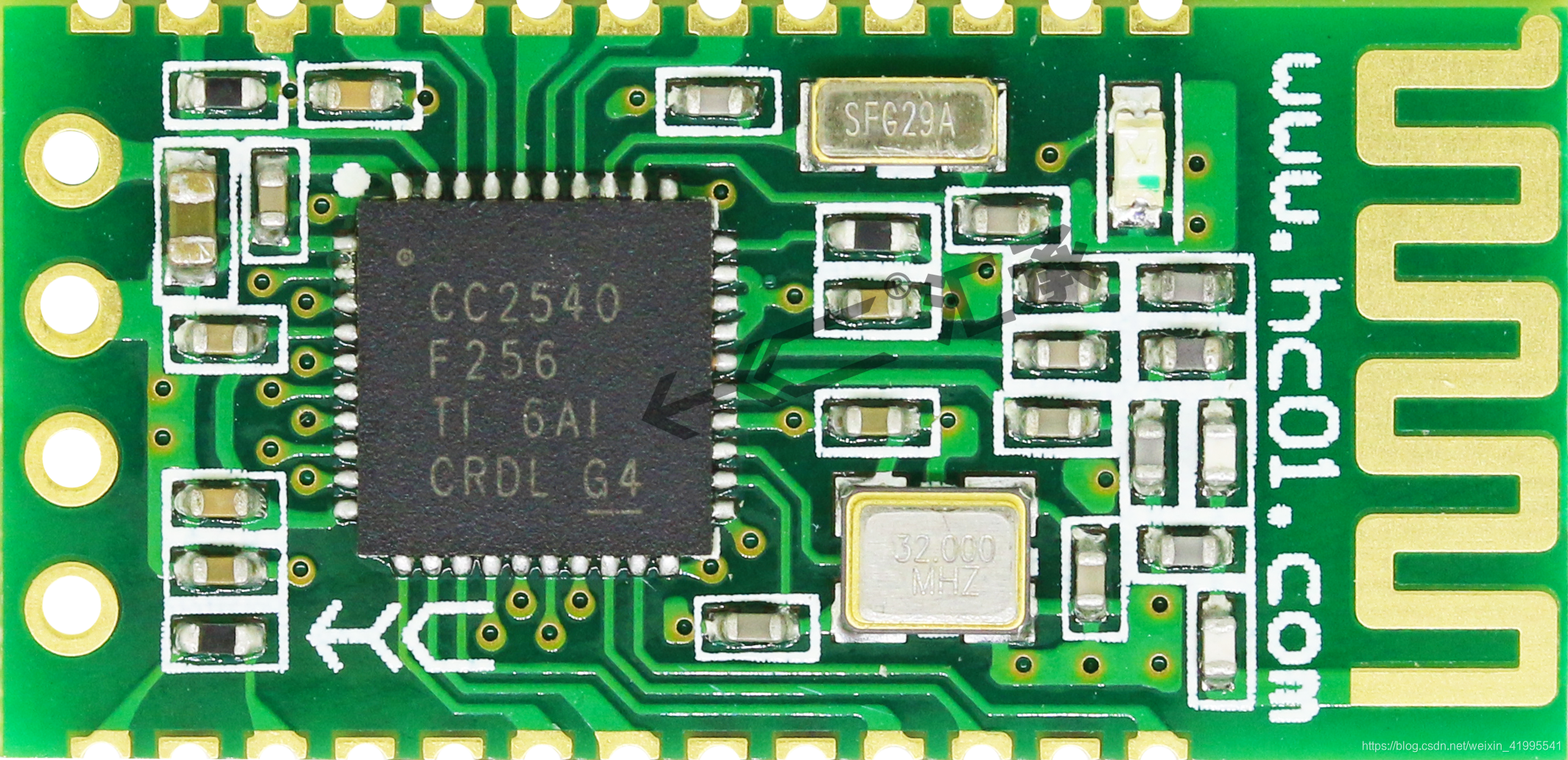

1. HC-08蓝牙4.0BLE串口模块实物图: 官网(http://www.hc01.com)

步骤

【连线原理图】

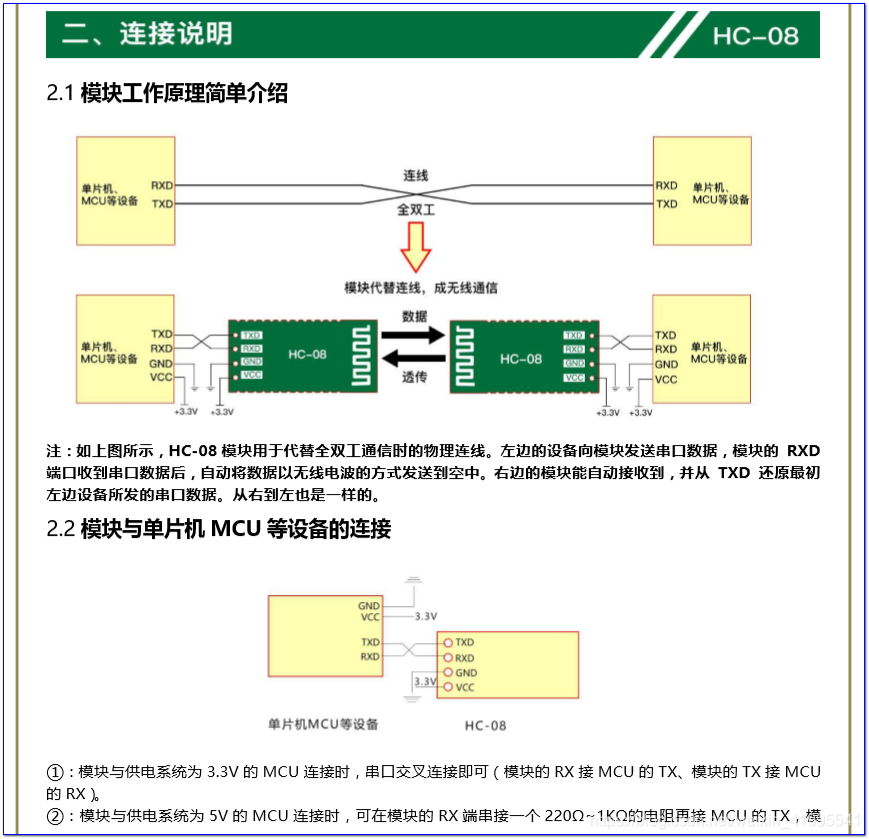

1. 原理图：

2. 我是直接接的 5V 电压，最终实验是成功的，以后会发生其他问题吗(?_?)

【连线实物图】

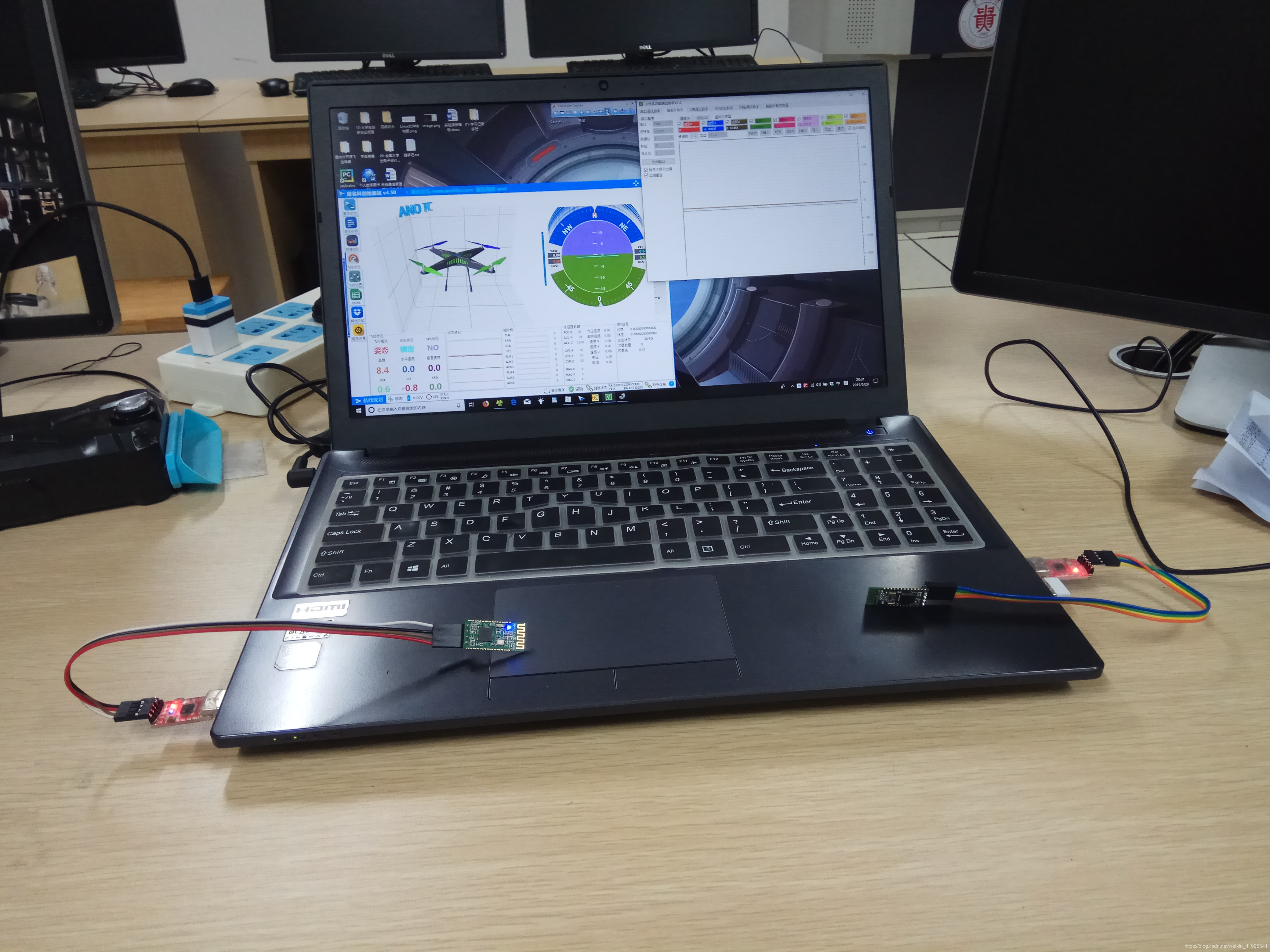

1. 通过USB转TTL器件，连接了两个HC-08蓝牙模块

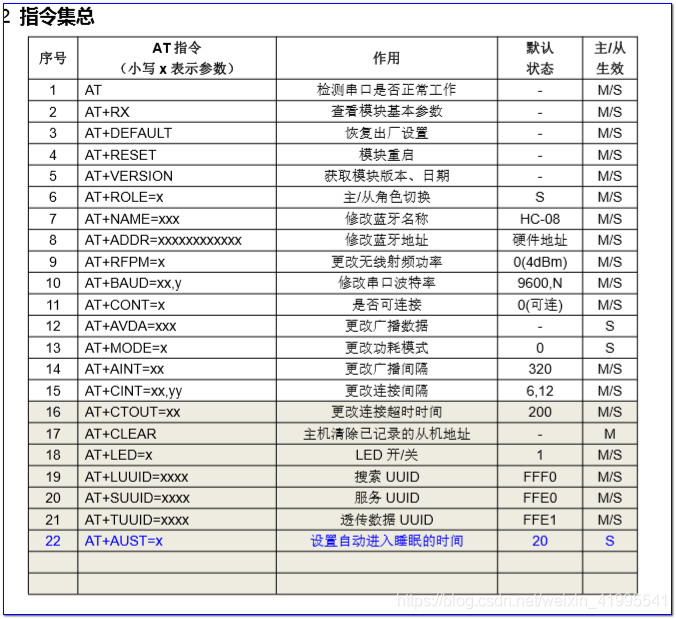

【熟悉AT指令集】

【使用AT指令配置蓝牙模块】

配置主设备

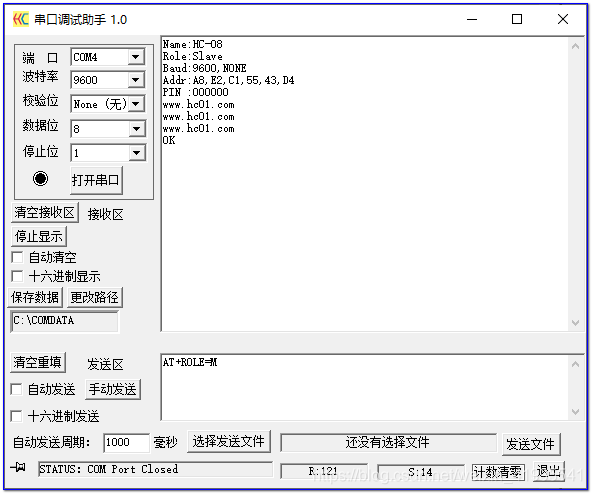

1. 通过【AT+RX】指令查看设备参数：默认波特率：9600，无校验位，数据位8，停止位1.
2. 然后通过【AT+ROLE=M】指令来设置模块为主设备M，S从设备。【OK】表示设置成功。

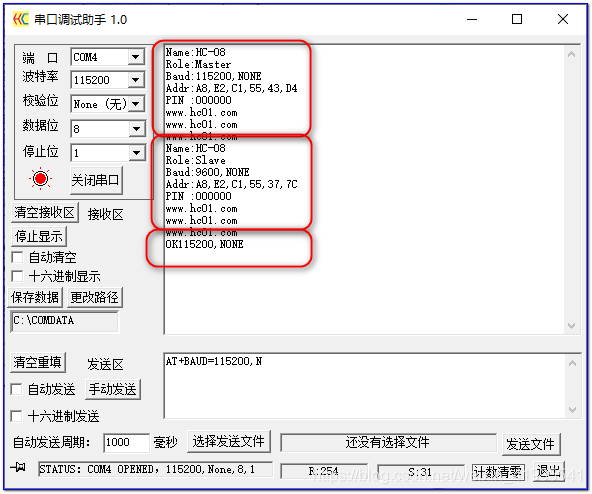

3. 通过【AT+BAUD=XX,N】修改波特率和奇偶校验，统一为115200，NONE。

配置从设备

1. 只需要设置一致的波特率就可以啦。【AT+BAUD=XX,N】

【自动配对】

1. 设置完毕之后将主从蓝牙模块均上电，他们将自动完成配对，主设备还会记住从设备的配对信息，下次自动连接，且不会和其他设备配对。
2. 使用【AT+CLEAR】可以清楚主机已记录的从机地址，重新配对。

【实验结果】

注意事项

1. 5V 电压与 3.3V 电压的匹配问题
2. UART 通信 RX 接 TX，TX 接 RX，主从通信方式。

总结

1. 整个数据传输链路上的波特率以及其他的设置都要一直，否则传输的就是乱码。必须严格符合一致的通信协议。

思考

1. 我是直接接的 5V 电压，最终实验是成功的，以后会发生其他问题吗(?_?)

---

【如果有什么疑问或指正，请留言。】

---
