TTL转RS232电路--分享原理图和参考资料

RS232串口经常用到，本文分享下RS232协议方面基本点，并介绍一种简单的串口TTL（3.3V）电平转换为RS232电平的电路，这个电路是经过制板验证过的。

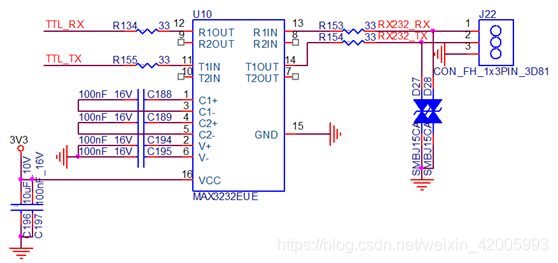

使用芯片MAX3232E （tssop16封装），电源用3.3V，电路如下图

MAX3232是支持两路uart转成RS232，分享的电路只接了一路，如有需要可以接两路
另外上面电路是没有做隔离的，如果要做成隔离式的，可以加上光电开关。

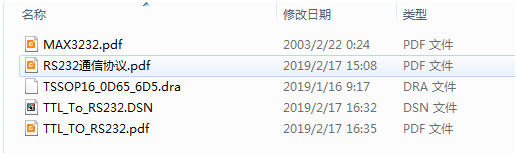

下面将原理图，规格书，PCB封装（cadence）资料分享如下，欢迎下载：
扫描文末下方二维码，关注微信公众号，回复“232”，即可获得下载链接。

RS232相关知识点



在通信速率低于20kb/s时，RS-232C所直接连接的最大物理距离为15m（50英尺）

电气特性
EIA-RS-232C 对电器特性、逻辑电平和各种信号线功能都作了规定。

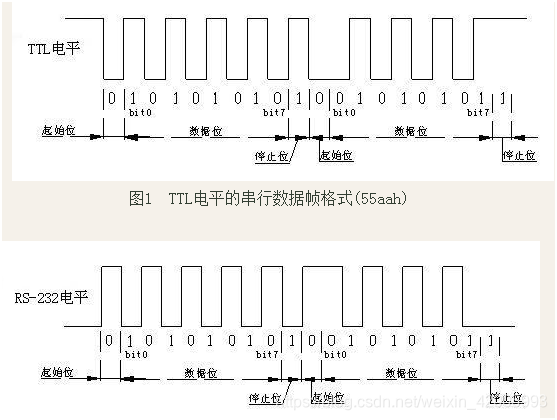

在 TxD 和 RxD 上(负逻辑：负电平为1，正电平为0)：
逻辑 1(MARK)=-3V～-15V
逻辑 0(SPACE)=+3～＋15V
在 RTS、CTS、DSR、DTR 和 DCD 等控制线上：
信号有效（接通，ON 状态，正电压）＝+3V～+15V
信号无效（断开，OFF 状态，负电压)=-3V～-15V

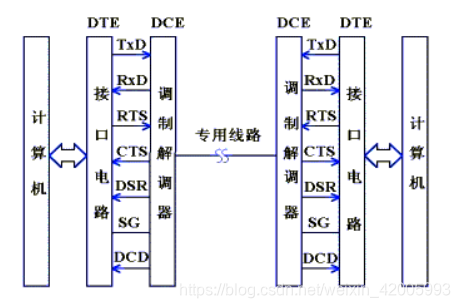

远距离通信一般要加调制解调器 MODEM，因此使用的信号线较多，即9根线都需要接上。

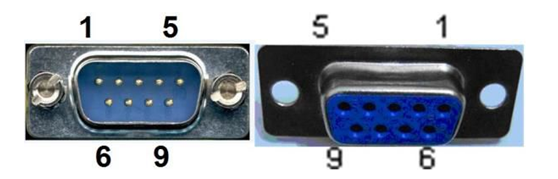

如果不接MODEM，就只接3根线就OK，即TXD，RXD，GND。
