uImage的制作过程详解

正在起飞的蜗牛

已于 2023-10-12 20:51:53 修改

阅读量2.5k

点赞数 1

分类专栏：嵌入式Linux内核文章标签：内核 uImage

于 2022-12-04 21:26:14 首次发布

本文链接：https://blog.csdn.net/weixin_42031299/article/details/128177185

版权

嵌入式Linux内核专栏收录该内容

41 篇文章

订阅专栏

1、uImage镜像介绍

参考博客：《vmlinuz/vmlinux、Image、zImage与uImage的区别》；

2、uImage镜像的制作

2.1、mkimage工具介绍

参考博客：《uImage的制作工具mkimage详解(源码编译、使用方法、添加的头解析、uImage的制作)》；

2.2、内核源码中编译uImage

//下面是摘抄的内核编译uImage的打印
······
/usr/local/arm/arm-2009q3/bin/arm-none-linux-gnueabi-mkimage -A arm -O linux -T kernel -C none -a 0x30008000 -e 0x30008000 -n Linux-2.6.35.7 -d arch/arm/boot/zImage arch/arm/boot/uImage
Image Name:   Linux-2.6.35.7
Created:      Sun Dec  4 20:31:24 2022
Image Type:   ARM Linux Kernel Image (uncompressed)
Data Size:    3722092 Bytes = 3634.86 kB = 3.55 MB
Load Address: 30008000
Entry Point:  30008000
  Image arch/arm/boot/uImage is ready

(1)mkimage可以使用uboot下的工具，有的编译链有自带了mkimage工具，两者都是可以的；
(2)内核源码中能够编译uImage，执行编译指令：make uImage；
(3)编译uImage的脚步是kernel/scripts/mkuboot.sh，会被主Makefile调用；

3、uImage和zImage的比较

在这里插入图片描述

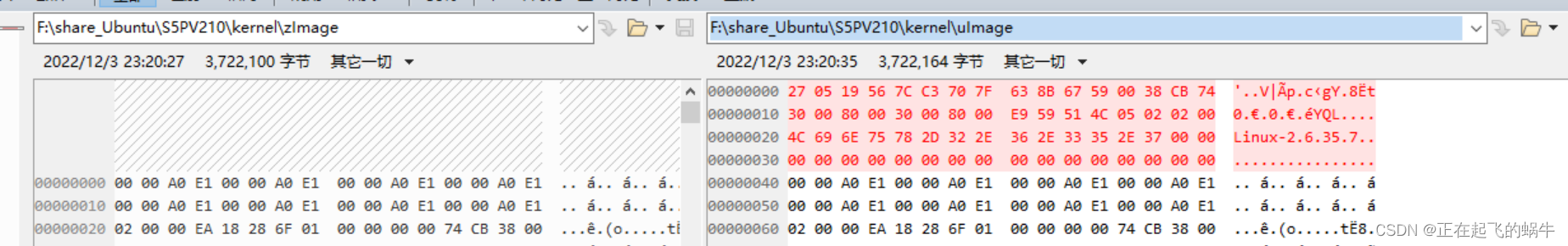

(1)uImage比zImage多64字节的头，这是mkimage工具添加上去的，上面的64字节的头信息需要结合image_header_t结构体和生成uImage时调用mkimage的参数进行解读(调用mkimage的参数请看2.2节中摘抄的打印)；
(2)1-4字节：0x27051956是mkimage添加64字节头的魔数，是固定不变的；
(3)17-20字节：0x30008000是内核镜像的内存加载地址；
(4)21-24字节：0x30008000是内核镜像的入口地址；
(5)33-64字节：是镜像的名字，在上面的内核镜像是"Linux-2.6.35.7"，表示内核的版本；
