KepServer如何和松下PLC进行通讯

硬件配置：

PLC一台，网线，开关电源24V

本次测试的硬件为松下FP0H-C32ET

软件配置：

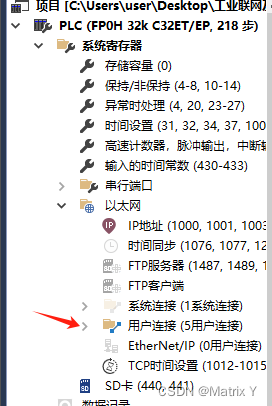

在Control FPWIN Pro 7中进行配置，这里我们用上位机和plc是进行网口连接的，所以需要在pro7中进行配置以太网连接，这里打开用户连接

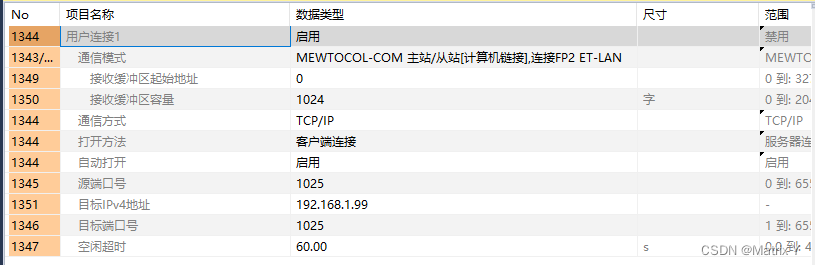

 这里将用户连接的配置更改为如下图所示——

 在kepware端，我们找不到mewtocol这个协议，这个时候其实需要找的是Aromat这个驱动。

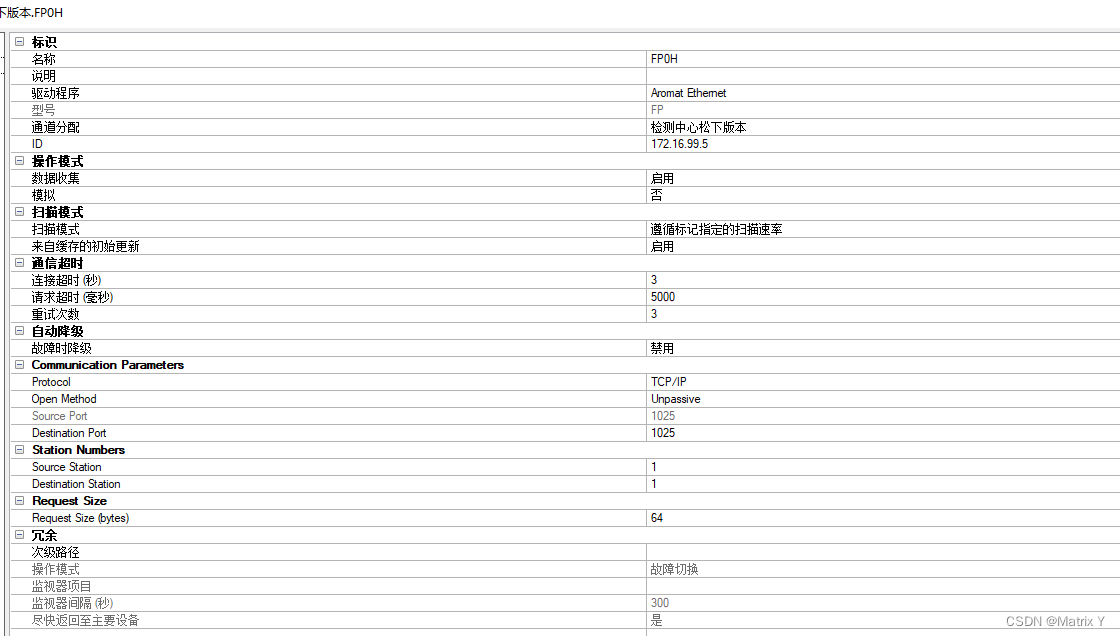

然后配置如下——

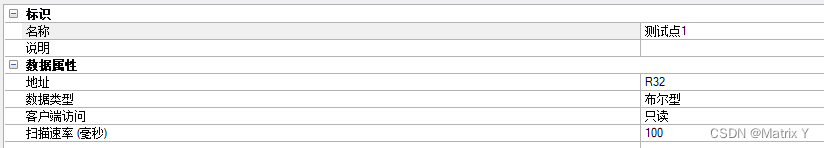

 然后新建变量，如果是读取线圈或者输入点则

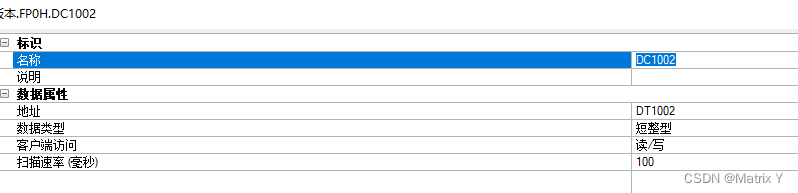

 如果是设置DT的话是——

如果是设置读取String类型的话，选择数据类型就好了。

PS：在实践中，我们发现，用kepware读取X，Y，R时，我们虽然通讯上，但是还是读取不到数值变化。读取DT时不存在任何问题，读取string类型时，它的第一个位置表示的是分配的字符长度，第二个值是当前的字节数，随后的才表示真实内容。
