简介

前面我们已经介绍了ACCEPT、DROP、REJECT、LOG，这篇文章我们介绍SNAT、DNAT、MASQUERADE、REDIRECT，这几个参数的定义我们在上篇文章中都有介绍，我这里再列出回顾一下


DNAT（目标地址转换）和 SNAT（源地址转换）
原理：修改数据包的源或目标 IP 地址。通常用于 NAT（网络地址转换）场景。
时机：当你想在防火墙级别进行地址转换时，例如，将外部 IP 地址映射到内部服务器。

MASQUERADE（或MASQUERADE-SAVE）
原理：对源地址进行伪装，通常用于从私有网络到公共网络的NAT。
时机：在私有网络中的主机需要访问公共网络时。

REDIRECT target通常与NAT（网络地址转换）表一起使用，尤其是PREROUTING链，因为它允许在数据包路由之前更改其目标地址。

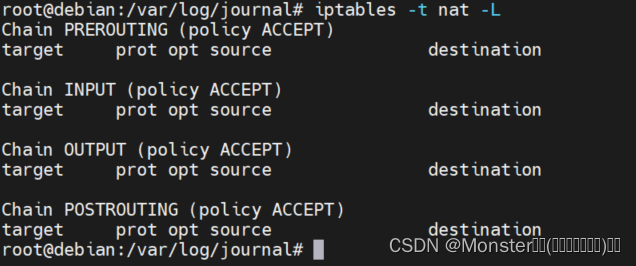

通过-t选项选择nat表，可以看到nat表中有4条链PREROUTING INPUT OUTPUT POSTROUTING

实验环境准备

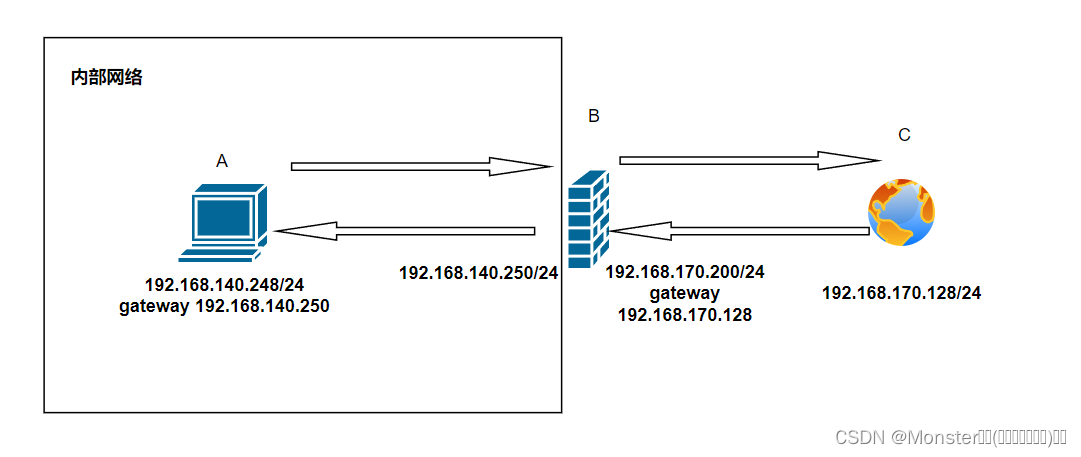

张这图是不是似曾相似，没错这就是我们在介绍网络防火墙的时候的环境，不能说一模一样，只能说其实就是一个。

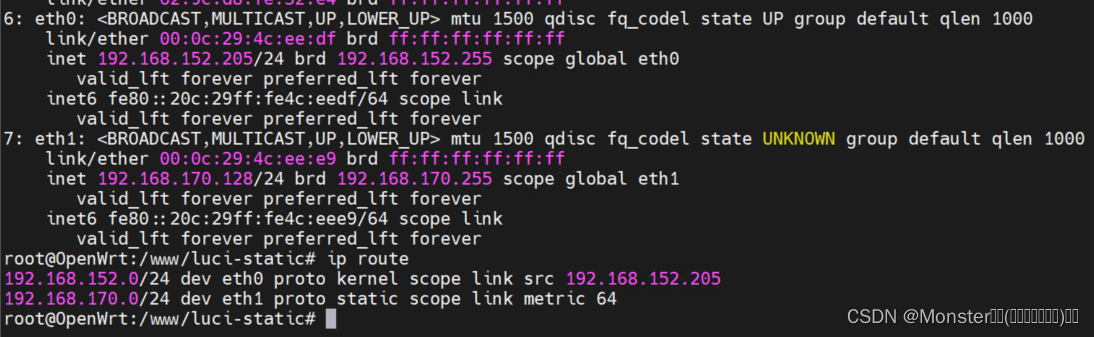

其中A为我们内部网络的主机，B为配置了iptables的防火墙主机，C为外网服务。注意：此时主机A的默认路由指向主机B，主机B的默认路由指向主机C，但是由于C是公网，所以C不可能有主机A的路由，C只能有主机B的路由。例如我们家的宽带，路由器出口可以从运营商获取公网IP地址，这个IP地址全球唯一(如果运营商分配的是真正的公网地址的话)，那么家里的所有设备访问外网的时候只需要将数据包发送到路由器，路由器转发到公网，公网返回数据包也只会返回给路由器，因为公网不可能知道你的私有IP地址，且私有IP地址也不允许在公网出现。

target：SNAT

在我们的实验环境中，现在主机A需要和主机C通信，需要在主机B上进行地址转换，将内网网段转换为外部主机C可以返回数据包的地址。

我们先添加如下iptables规则，在做解释

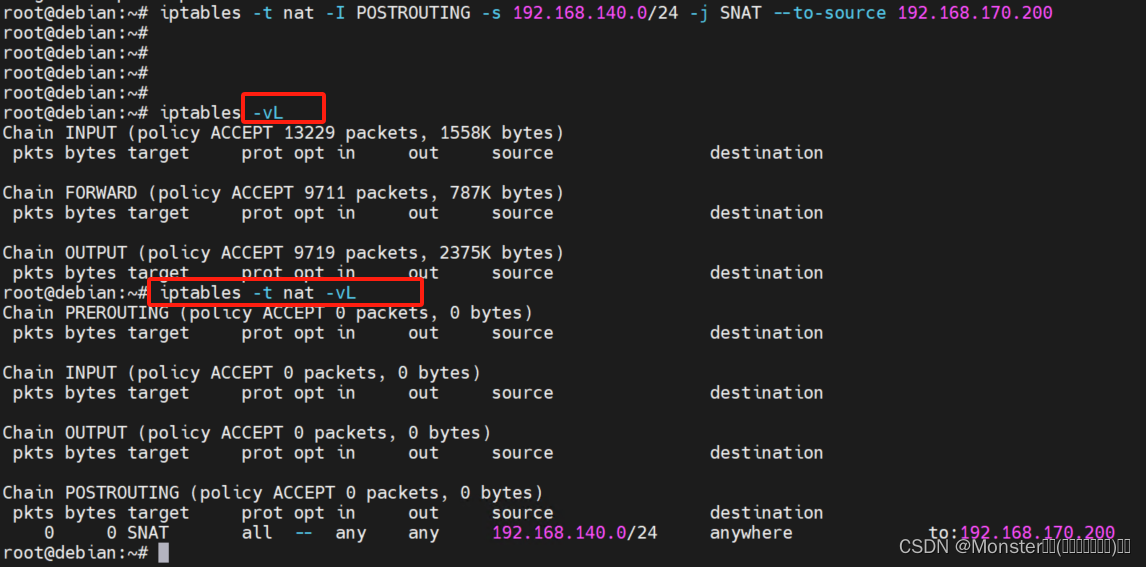

创建一条nat规则，当这条nat规则创建完成后，需要查看需要加上-t nat，因为默认情况下查看的是filter表

上图中的规则表示将来自于192.168.140.0/24网段的报文的源地址改为192.168.170.200这个IP地址。

“-t nat”表示操作nat表，就是不同的表有不同的功能，filter表的功能是过滤，nat表的功能就是地址转换，所以我们需要在nat表中定义nat规则。

“-I POSTROUTING”表示将SNAT规则添加到POSTROUTING链。

为什么SNAT规则必须定义在POSTROUTING链中，我们可以这样认为，POSTROUTING链是iptables中报文发出的最后一个”关卡”，我们应该在报文马上发出之前，修改报文的源地址，否则就再也没有机会修改报文的源地址了，也可以将SNAT规则定义在INPUT链中。

“-s 192.168.140.0/24″表示报文来自于192.168.140.0/24网段。

“-j SNAT”表示使用SNAT动作，对匹配到的报文进行处理，对匹配到的报文进行源地址转换。

“–to-source 192.168.170.200″表示将匹配到的报文的源IP修改为192.168.170.200，前文中，我们已经总结过，某些动作会有自己的选项，”–to-source”就是SNAT动作的常用选项，用于指定SNAT需要将报文的源IP修改为哪个IP地址

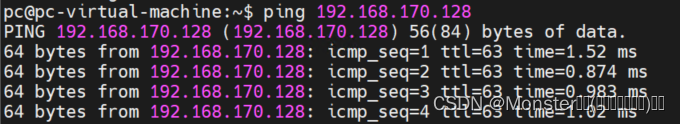

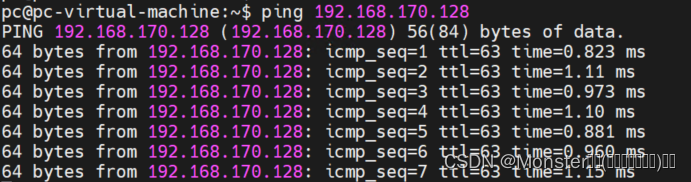

如上图所示，从主机A ping主机C已经可以ping通了，为什么只配置了一条SNAT规则就可以通信了呢？我们下面来分析下通信过程。

主机A----------------------------------主机B(iptables)------------------------------主机C
192.168.140.248              192.168.140.250     192.168.170.200           192.168.170.128

A访问C------------------------------------->SNAT--------------------------------------->
源地址192.168.140.248                        源地址转换为192.168.170.200            主机C收到了主机A的数据包，会发现源地址为192.168.170.200

主机A<-------------------------------------SNAT<---------------------------------------------------------------------------------------主机C
主机A收到了主机C返回的数据包     主机B收到数据包会按照NAT表，将发到192.168.170.200的数据包转发到192.168.140.248                            主机C给主机A回包的目的地址为192.168.170.200，因为他收到数据包看到的源地址为170.200

target:MASQUERADE

当我们在使用拨号网上时或者接口IP地址是dhcp获取的时候，每次分配的IP地址往往不同，不会长期分给我们一个固定的IP地址，如果这时，我们想要让内网主机共享公网IP上网，因为每次IP地址发生变化以后，我们都要重新配置SNAT规则，这个时候，我们可以通过MASQUERADE即可解决这个问题，MASQUERADE会动态的将源地址转换为可用的IP地址，其实与SNAT实现的功能完全一致，都是修改源地址，只不过SNAT需要指明将报文的源地址改为哪个IP，而MASQUERADE则不用指定明确的IP，会动态的将报文的源地址修改为指定网卡上可用的IP地址

示例如下：

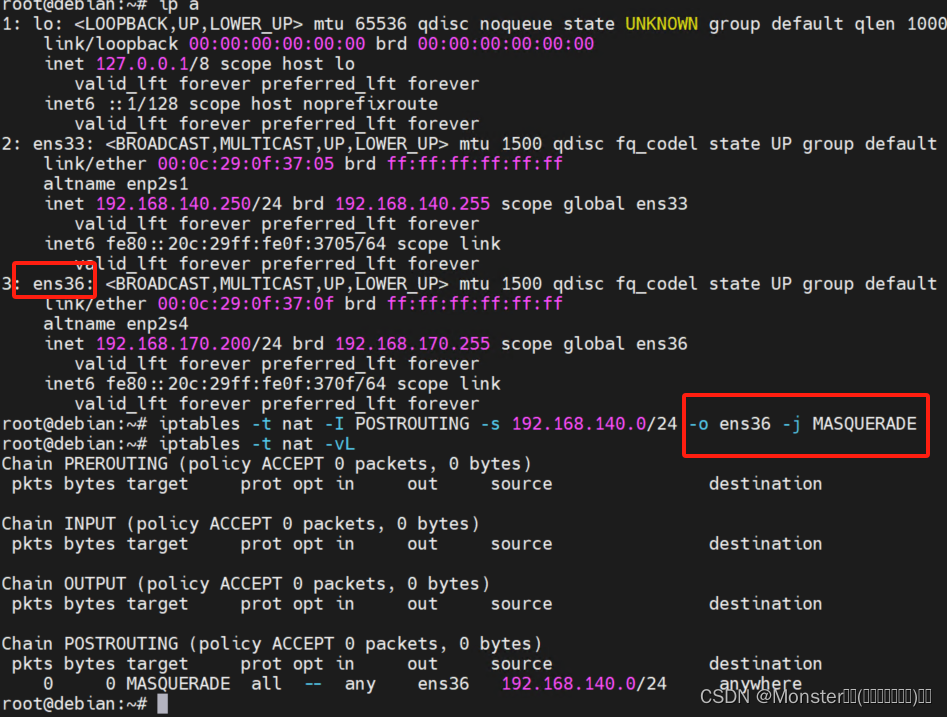

使用-o选项指定出接口，MASQUERADE会自动将源地址修改为出接口的IP地址

target：DNAT

假设我们只有一个公网IP，但是内网中却有很多服务器提供各种服务，我们想要通过公网访问这些服务，应该怎么办呢？

这个时候使用DNAT就可以实现，我们利用DNAT，将公网客户端发送过来的报文的目标地址与端口号做了映射，将访问SSH服务的报文转发到了内网中的C主机中。

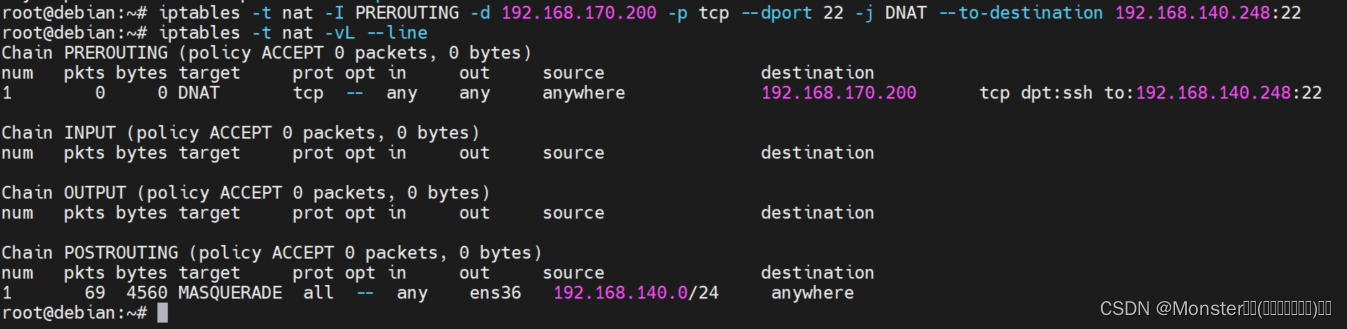

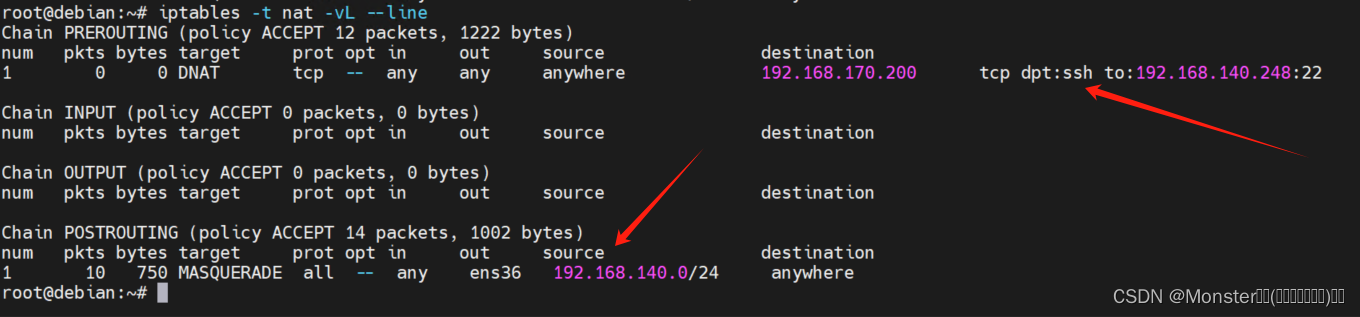

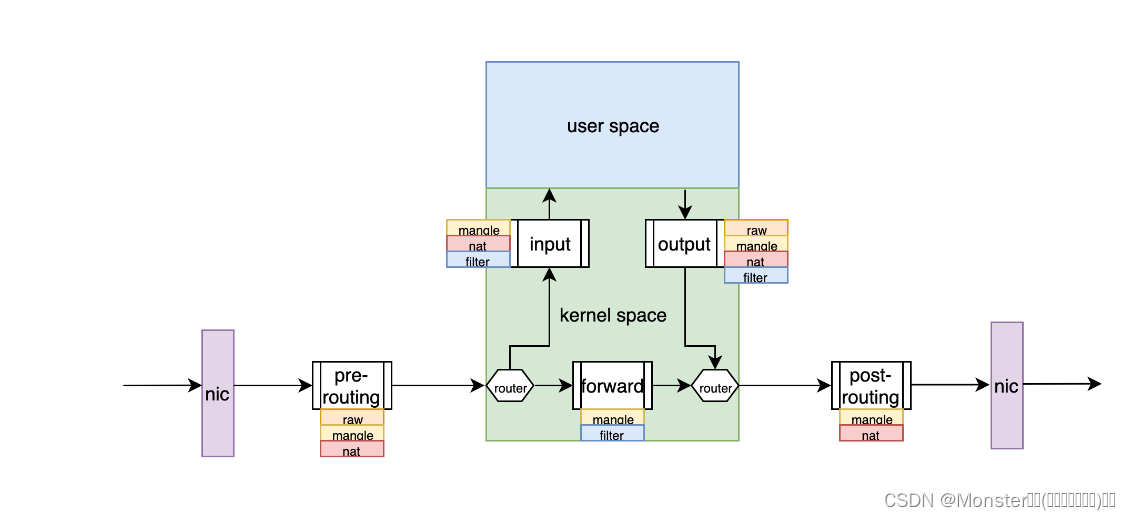

“-t nat -I PREROUTING”表示在nat表中的PREROUTING链中配置DNAT规则，DNAT规则只配置在PREROUTING链与OUTPUT链中。注意DNAT能不能配置在INPUT链中呢？答案是不能，可以参考上面iptables数据包处理流程，INPUT是在route过程后才进入的，也就是说已经进行了路由选择才到INPUT，而我们需要修改的是目的地址，所以这个过程应该发生在route之前，所以DNAT只能配置在PREROUTING和OUTPUT链中。

“-d 192.168.170.200 -p tcp –dport 22″表示报文的目标地址为防火墙出口的公网IP地址，目标端口为tcp的22号端口，当外部主机访问该IP的22号端口时，报文则符合匹配条件。

“-j DNAT –to-destination 192.168.140.248″表示将符合条件的报文进行DNAT，也就是目标地址转换，将符合条件的报文的目标地址与目标端口修改为192.168.140.248:22，”–to-destination”就是动作DNAT的常用选项。

那么综上所述，上图中定义的规则的含义为，当外网主机访问防火漆出口IP 192.168.170.200的22时，其报文的目标地址与端口将会被转换为192.168.140.248的22端口上。

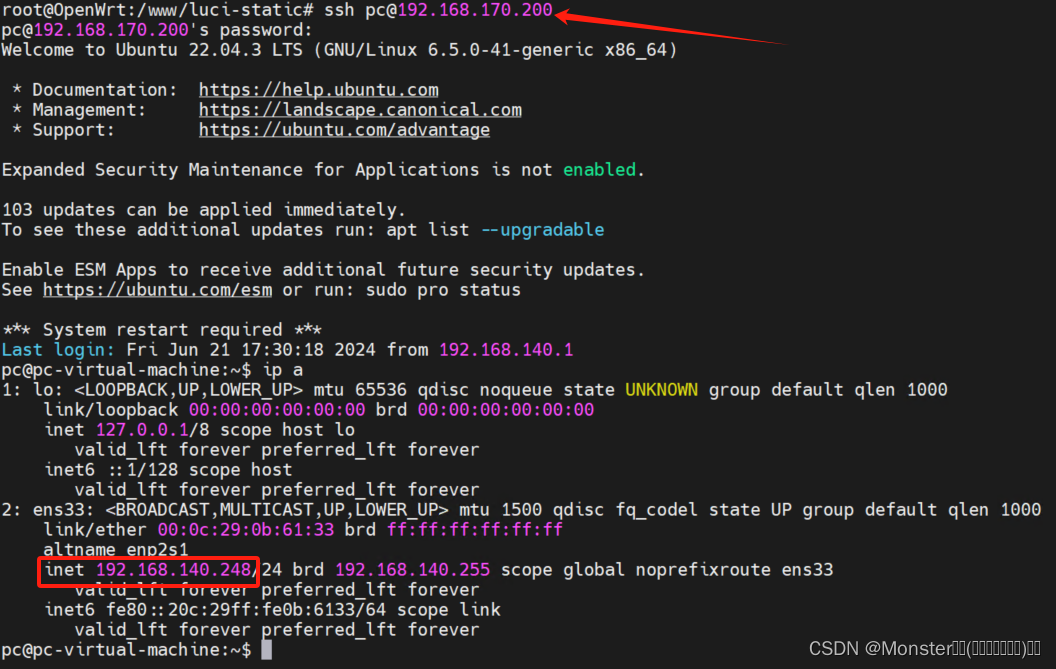

此时当我们访问192.168.170.200的22端口时，iptables会自动将流量转发到192.168.140.248。

注意配置了DNAT还要有对应的SNAT出现，否则将无法回包。例如，主机C通过ssh连接主机B192.168.170.200的22端口，主机B将流量转发至主机A，主机A回包，主机A看到的源IP地址是主机C的地址，此时要给主机C回包，数据包发送到主机B，主机B如果不进行SNAT转换，那么主机C将看到的是主机A的地址，此时主机C没有主机A的路由，故连接是无法建立的。
