Cisco Packet Tracer配置命令——交换机篇

交换机VLAN配置

• 在简单的网络环境中，当交换机配置完端口后，即可直接应用，但若在复杂或规模较大的网络环境中，一般还要进行VLAN的规划，因此在交换机上还需进行 VLAN 的配置。
• 交换机的VLAN配置工作主要有VLAN的建立与删除对交换机端口进行VLAN分配和VLAN Trunk的配置等。Cisco交换机还可以进行VTP协议的配置，以便对网络中的VLAN进行统一管理。

VLAN 的建立和删除

在交换机中，VLAN可用VLAN号（VLAN ID）和VLAN名称（VLAN name）进行识别，其中VLAN ID是0~4094 范围内的一个数值，但也并非可在这些数值之间任意使用，必须遵循如下规则：1是默认的VLAN，ID用户可以使用但不能删除该VLAN；2~1000用于以太网的VLAN，用户可以创建、使用和删除；1002~1005是预留给FDDI和令牌环网使用的；1006~1024仅限于系统保留使用，用户不能查看和使用；1025~4094属于扩展VLAN ID，但有的交换机只支持1~1005的VLAN ID。
VLAN name的配置要求为：1~32个字符，可以是字母和数字。
（1）Catalyst 3500（Cisco IOS系统）交换机的VLAN建立和删除配置。
①建立VLAN。
步骤一：进入VLAN配置模式

Switch-3528-TEST # vlan data
Switch-3528-TEST ( vlan)#

步骤二：建立VLAN。
命令格式：vlan <vlan_ID> name <vlan_name>

Switch-3528-TEST (vlan) # vlan 100 name vlanwork （建立VLAN 100，名称为vlanwork）

步骤三：退出并返回特权用户模式

Switch-3528-TEST(vlan)#exit （返回特权模式，保存 VLAN配置）
Switch-3528-TEST#

②删除VLAN。

Switch-3528-TEST # vlan database
Switch-3528-TEST (vlan) #no vlan 100 （删除 vlan 100）

③修改VLAN。
修改VLAN与建立VLAN步骤完全相同。例如将vlan 100的名称修改为vlangroup的命令如下：

Switch-3528-TEST (vlan) #vlan 100 name vlangroup
Switch-3528-TEST (vlan)#exit （返回特权模式，保存VLAN配置）
Switch-3528-TEST#

（2）Catalyst 6500（CatOS系统）交换机的 VLAN建立和删除配置
①建立VLAN
命令格式：set vlan <vlan ID> name <vlan name>。

Switch-6509-TEST> (enable) set vlan 100 name vlan100 （建立VLAN 100，名称为vlan100）

②删除VLAN。
命令格式：clear vlan <vlan_num>

Switch6509-TEST> (enable) clear vlan 100 （删除VLAN 100）
Switch-6509-TEST > (enable)

③修改VLAN。
同样修改VLAN命令和建立VLAN完全相同。例如，将vlan100的名称修改为v100的命令如下：

Switch-6509-TEST >(enable ) set vlan 100 name v100
Switch-6509-TEST > (enable)

分配交换机端口到VLAN中

（1）Catalyst 3500交换机的配置方法
步骤一：进入端口配置模式。

Switch-3528-TEST # configure terminal
Switch-3528-TEST ( config)#int f0/1
Switch-3528-TEST (config-if)#

步骤二：为端口分配VLAN
命令格式：switchport access vlan <vlan-num>

swich-3528-TEST (config-if)# switchport access vlan 100 (将端口f0/1分到VLAN 100中)
Switch-3528-TEST (config-if)#

（2）Catalyst 6500（Catos系统）交换机的配置方法。
命令格式：set vlan <vlan-num> <mod/port>。

switch-6509-TEST > (enable) set vlan 100 0/1 (将 0/1划分到VLAN 100中)
Switch-6509-TEST> (enable)

VLAN Trunk的配置

• VLAN Trunk的配置任务有：设置交换机端口的VLAN Trunk模式，为VLAN Trunk封装VLAN协议和设置VLAN Trunk允许中继的VLANS。
• 当交换机在汇聚链路上传输多个VLAN信息时，需要为每一个数据附加上一个VLAN帧标签，用于标志这个数据是属于哪一个VLAN的信息。VLAN标签会指定唯一的VLAN ID给每个帧，网络管理员在交换机配置中，会给每个VLAN指定一个VLAN ID，VLAN帧标记法被IEEE选为标准的Trunk机制。
• VLAN协议就是为VLAN标签定义的一组约定和规则。不同的VLAN协议定义了不同的VLAN帧标签格式和附加VLAN帧标签的方法。其中，最具代表性的是Cisco LSL和IEEE 802.1Q。Cisco LSL协议仅适用于Cisco设备，而IEEE 802.1Q（dotlg）可用于不同厂家的交换设备互联，是实现VLAN Trunk的唯一标准协议。需要注意的是，如果是不同厂家的交换机互连并且要实现 VLAN Trunk 功能时，必须在直接相连的交换机端口上封装 dotlq，保证协议的一致性，否则不能正确地传输多个VLAN的信息。
  （1）Catalyst 3500交换机的VLAN Trunk配置。

步骤一：进入交换机端口配置模式。

Switch-3528-TEST # configure terminal
Switch-3528-TEST ( config) #int f0/24
Switch-3528-TEST (config-if)#

步骤二：配置VLAN Trunk模式。

Switch-3528-TEST ( config-if)# switchport mode trunk
Switch-3528-TEST ( config-if)#

步骤三：封装VLAN协议。

Swich-3528-TEST (config-if) # switchport trunk encapsulation dot1 q（配置VLAN Trunk的封装换式为802.1q）
Switch-3528-TEST (config-if)# switchport trunk encapsulation isl （封装ISL协议）
Switch-3528-TEST (config-if)# switchport trunk encapsulation negotiate P（自动协商）

步骤四：设置允许中继的VLAN。

Switch-3528-TEST (config-if) #switchport runk allowed vlan 1,10 （允许VLAN 1和VLAN 10通过此Trunk通路）
Switch-3528-TEST ( config-if) # switchport trunk allowed vlan 1-10
Switch-3528-TEST (config-if) # switchport trunk allowed vlan except 11-20

（注：except表示从允许的VLAN列表中去一些VLAN号，也就是参数中给出的是不允许中继的VLAN。例如，except11~20表示除去11~20 外，其余的所有VLAN都被添加到允许中继的VLAN列表中。）
（2）Catalyst 6500交换机的VLAN Trunk配置。
步骤一：配置VLAN Trunk模式，封装VLAN协议
命令格式：set trunk <mod/port> <mode > <type>

Switch-6509-TEST > (enable) set trunk 1/24 on dotl q Port(s) 1/24 trunk mode set to on（配置VLAN Trunk模式，封装VLAN协议）

步骤二：设置允许中继的VLAN。
命令格式：set trunk <mod/port> vlan <vlan>。

Switch-6509-TEST> (enable) set trunk 1/24 vlan 11-20 （在端口1/24 的允许VLAN列表中添加11-20号vlan)

命令格式：clear trunk <mod/port> <vlan>

Switch-6509-TEST> (enable) clear trunk 1/24 16-20 （将VLAN 16至VLAN 20从许 VLAN 列表中删除）
Switch-6509-TEST> (enable)

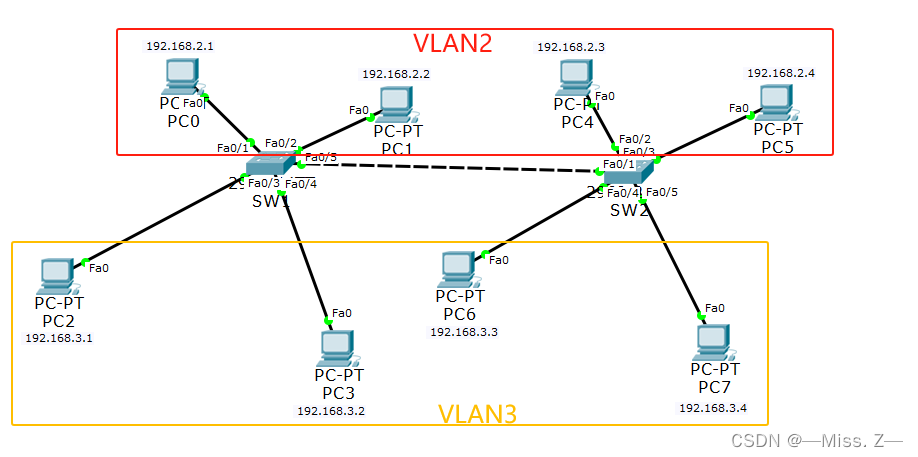

VLAN配置实例

终端设备（End Devices）:8台PC-PT
网络设备（NetWoek Devices）：2台2920交换机

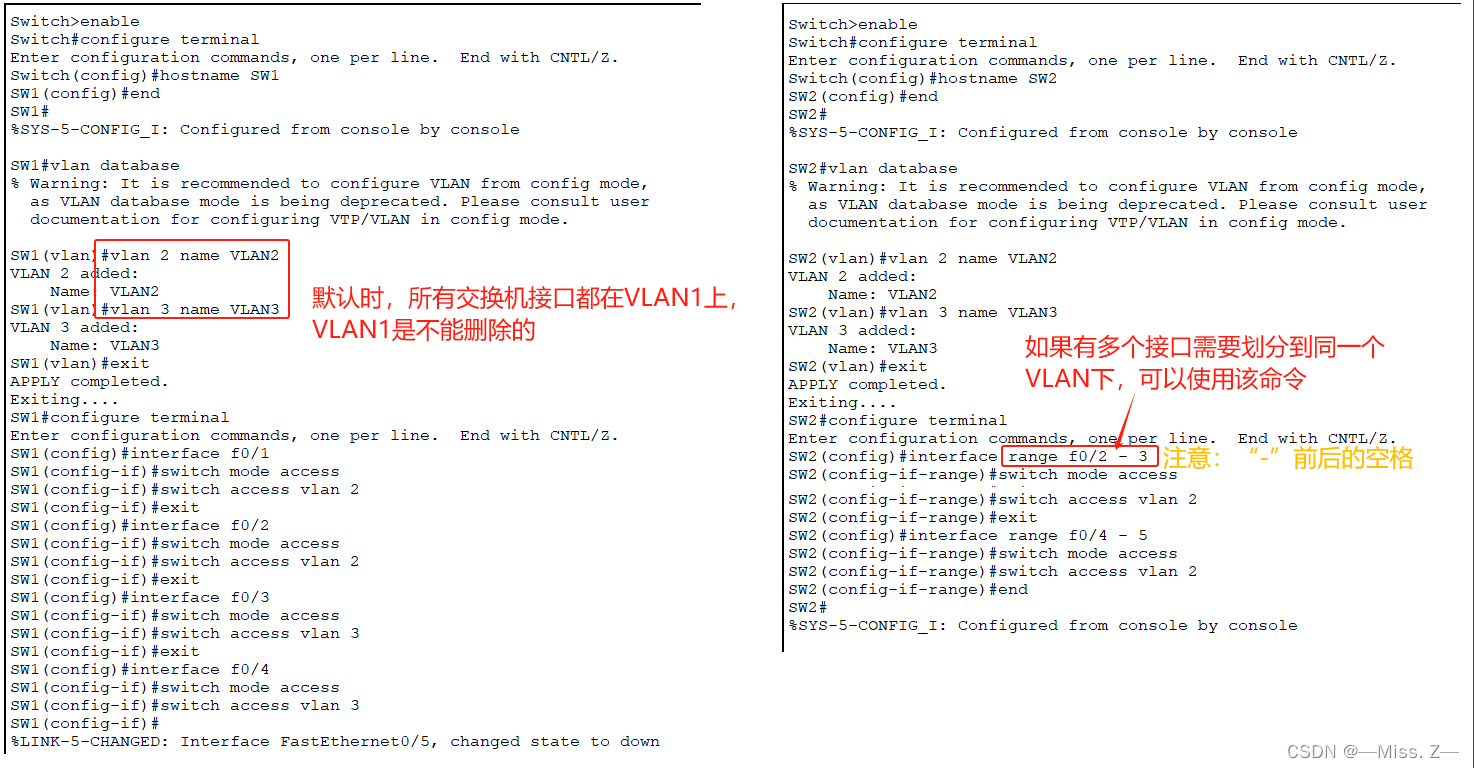

交换机SW1的配置：

Switch>enable
Switch#configure terminal
Switch(config)#hostname SW1
SW1(config)#end
SW1#vlan database
SW1(vlan)#vlan 2 name VLAN2
SW1(vlan)#vlan 3 name VLAN3
SW1(vlan)#exit
SW1#configure terminal
SW1(config)#interface f0/1
SW1(config-if)#switch mode access
SW1(config-if)#switch access vlan 2
SW1(config-if)#exit
SW1(config)#interface f0/2
SW1(config-if)#switch mode access
SW1(config-if)#switch access vlan 2
SW1(config-if)#exit
SW1(config)#interface f0/3
SW1(config-if)#switch mode access
SW1(config-if)#switch access vlan 3
SW1(config-if)#exit
SW1(config)#interface f0/4
SW1(config-if)#switch mode access
SW1(config-if)#switch access vlan 3
SW1(config-if)#

交换机SW2的配置：

Switch>enable
Switch#configure terminal
Switch(config)#hostname SW2
SW2(config)#end
SW2#vlan database
SW2(vlan)#vlan 2 name VLAN2
SW2(vlan)#vlan 3 name VLAN3
SW2(vlan)#exit
SW2#configure terminal
SW2(config)#interface range f0/2 - 3
SW2(config-if-range)#switch mode access
SW2(config-if-range)#switch access vlan 2
SW2(config-if-range)#exit
SW2(config)#interface range f0/4 - 5
SW2(config-if-range)#switch mode access
SW2(config-if-range)#switch access vlan 2
SW2(config-if-range)#end
SW2#

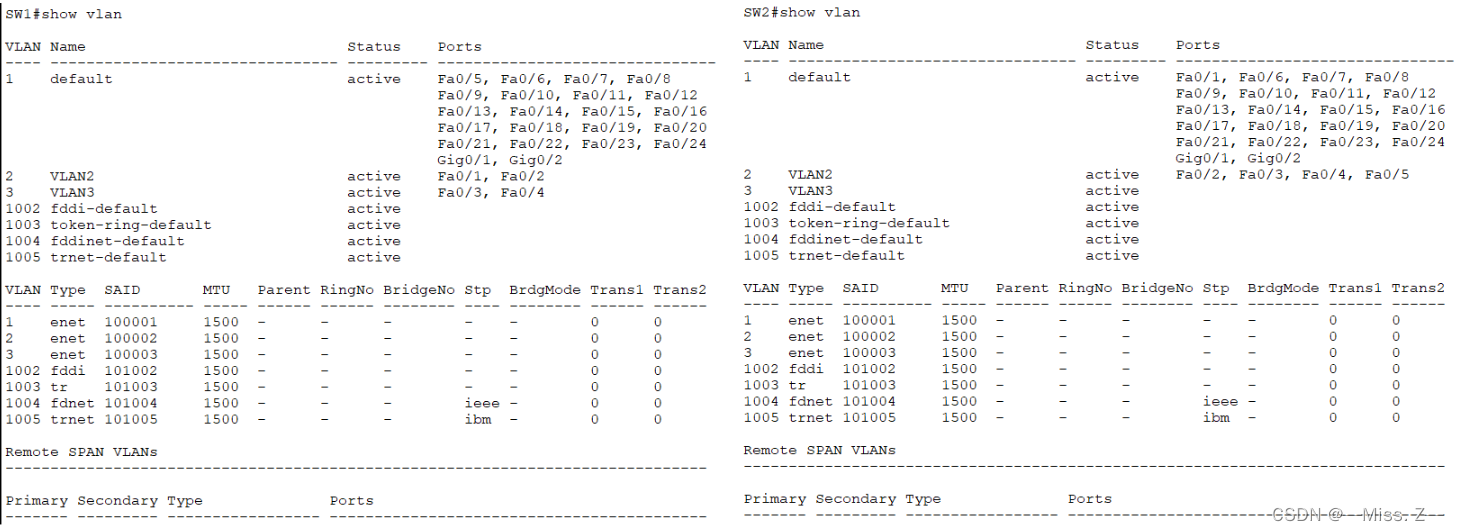

查看信息

• show vlan

• show vlan brief

• ping测试连通性

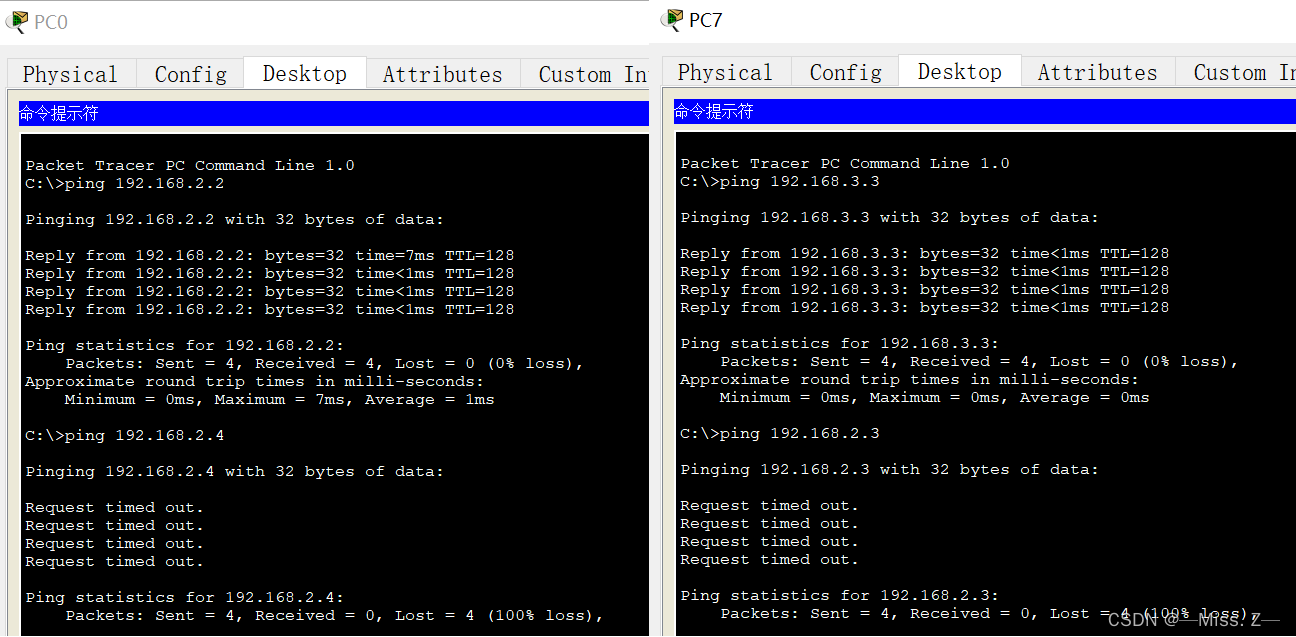

  各个交换机上的各个VLAN里的主机能够互相通信，SW1的VLAN2里的主机不能与SW2的VLAN2里的主机通信。跨交换机VLAN的通信，这时候需要使用Trunk技术。

Trunk配置步骤如下：
（1）可以采用802.1Q或者ISL封装之一，使用show port capabilities f0/1命令可以查看端口能够采用什么封装；默认时采用negotiate，即自动协商采用什么封装方式，如果两端都支持两种方式，那么将采用ISL。

SW1(config)#int f0/1
SW1(config-if)# switchport trunk encanpsulation {dotlq | isl | negotiate}
注意：有的交换机，例如2950只能封装dotlq，因此无须执行该命令，而自己需要步骤(2)的命令。

（2）把端口改为trunk模式或者其他方式。
SW1(config-if) # switeh mode {trunk | dynamic desirable | dynamic auto}
trunk：这个设置将端口置为永久trunk模式，由于不允许协商，另一端也应该采用同样设置，并且要手工配置封装。
dynamic desirable（默认模式）：端口主动变为trunk，如果另一端为trunk、dynamic、desirable dynamic auto将成功协商。
dynamic auto：被动协商，如果另一端为trunk、dynamic desirable将成功协商。
注意：trunk的协商和DTP有关，switchport nonegotiate命令会关闭DTP的发送。

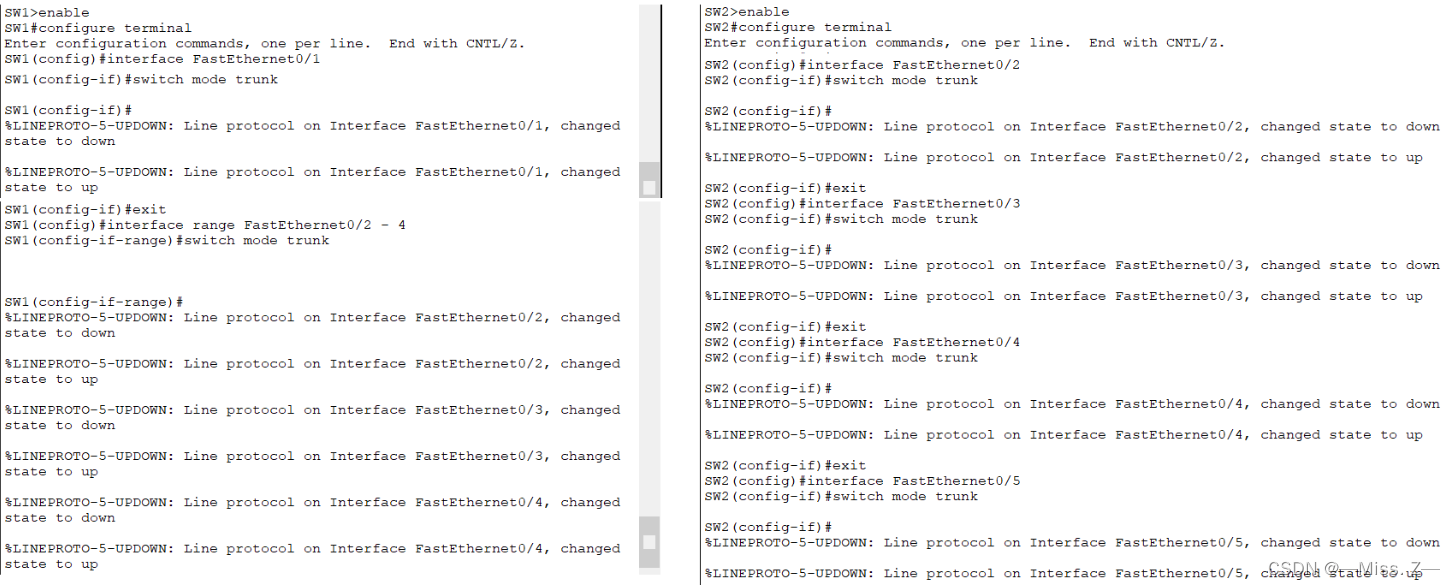

增加交换机SW1的配置：

SW1>enable
SW1#configure terminal
SW1(config)#interface range FastEthernet0/1 - 4
SW1(config-if)#switch mode trunk

增加交换机SW2的配置：

SW2>enable
SW2#configure terminal
SW2(config)#interface range FastEthernet0/2 - 5
SW2(config-if)#switch mode trunk

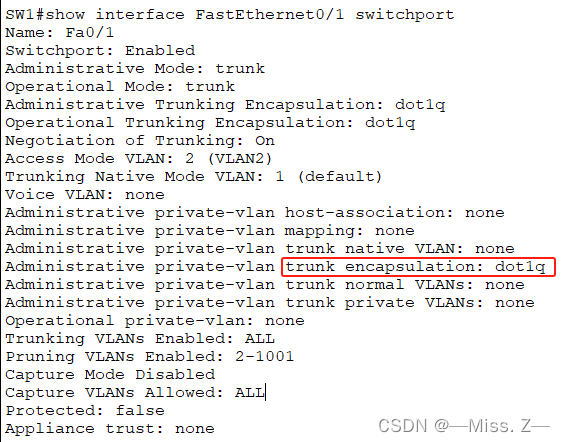

• 查看交换机端口的trunk状态

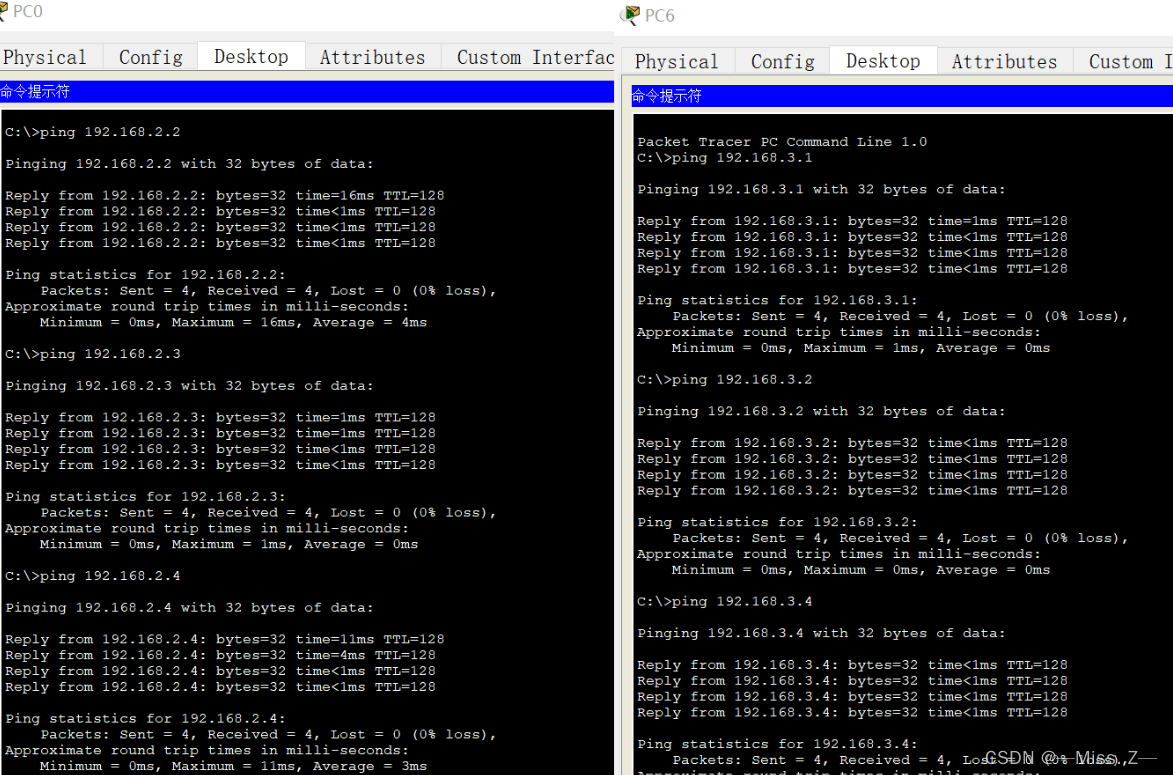

  不同交换机上的相同VLAN，主机之间可以互相通信


VTP配置

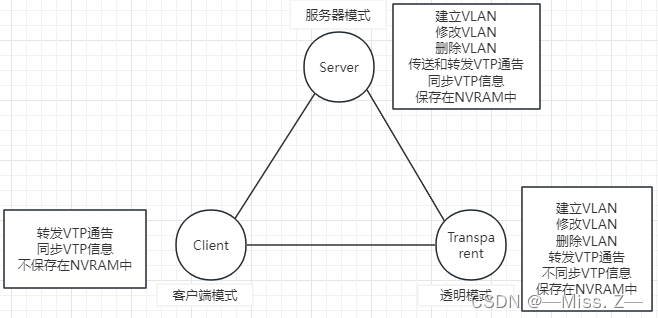

• VTP（VLAN Trunking Protocol）是VLAN中继协议也被称为VLAN干道协议。它是一个工作在OSI参考模型第二层（数据链路层）的通信协议，主要用于管理在同一个域网络范围内VLAN的建立、删除和重命名。VTP有VTP Server、VTP Client和VTP Transparent三种工作模式。 通常情况下，一个VTP域内的整个网络只设一个VTP Server，它维护该VTP域中所有VLAN信息列表，VTP Server可以建立、删除或修改VLAN。VTP Client虽然也维护所有VLAN信息列表，但是它的VLAN信息是从VTP Server学习到的并且VTP Client不具有建立、删除或修改VLAN的功能。VTP Transparent相当于一个独立的交换机，它不参与VTP工作，不从VTP Server学习VLAN的配置信息，而只拥有本设备上自己的VLAN信息，因此它也只能建立、删除和修改本机上的VLAN信息。
  （1）服务器模式（Server）：VTP服务器能够为服务器所在的域创建、修改、删除VLAN，同时这些信息会通告给域中的其他交换机。默认情况下，交换机处于服务器模式，每个VTP域必须至少有一台服务器，域中的VTP服务器可以有多台。
  （2）客户机模式（Client）：VTP客户机不允许创建、修改、删除VLAN，但它会监听来自其他交换机的VTP通告并改相应的VLAN信息。事变上，这是一种被动的监听模式。接收到的VTP信息会在Trunk链路上向域中的其他交换机转发，因此这种交换机还充当VTP中继。
  （3）透明模式（Transparent）：这种模式的交换机不参与VTP。可以在这种模式的交换机上创建、修改、删除VLAN，但是这些VLAN信息并不会通告给其他交换机，它也不接收其他交换机的VTP通告而更新自己的VLAN信息。然而需要注意的是，它会通过Trunk链路转发接收到的VTP通告从而充当了VTP中继的角色，因此完全可以把该交换机看成是透明的。


VTP通告是以组播的方式发送的，VTP通告中有一个字段称为修正号(Revision),初始值为0。只要在 VTP Server上创建、修改、删除VLAN，通告的Revision就增加1，通告中还包含了VLAN的变化信息。为了防止交换机接收到被延迟的VTP通告，交换机只接收比本地保存的Revision号更高的通告。正因为如此，任何新加入到网络的交换机应该具有Revision号0。VTP Revision号保存在Flash中，关机也不会复位。可以采用下列方法进行复位：
（1）把交换机的模式改为透明模式，又改回服务器模式；
（2）改变交换机的VTP域域名

交换机VTP的配置较为简单，包括建立VTP域和设置VTP的工作模式两个部分。配置VTP需要注意的是同一个域中的交换机要配置相同的域名和相同的VTP版本。具体配置方法如下。
（1）Cisco IOS系统交换机的VTP配置
①配置 VTP 域名。

Switch-3528-TEST # conigure terminal （进入工作模式）
Switch-3528-TEST (config)# vtp domain TEST
（设置VTP域名为TEST，同一个域的所有交换机，必须设置相同的域名，同时VTP协议的版本号必须一致)

②配置VTP工作模式。

Switch-3528-TEST (config)# vtp mode server （设置为 VTP Server模式，默认值）
Switch-3528-TEST (config)# vtp mode client （设置为VTP Client模式）
Switch-3528-TEST (config)# vtp mode transparent （设置为VTP Transparent模式）
Switch-3528-TEST (config)#

（2）Catalyst OS交换机的VTP配置
①配置VTP域名。

Switch-6509-TEST> (enable) set vtp domain TEST （设置VTP域名为TEST）

②配置VTP工作模式。

Switch-6509-TEST>(enable) set ytp mode server （设置为 VTP Server模式，默认值）
Switch-6509-TEST> (enable) set vtp mode client （设置为 VTP Client模式）
Switch-6509-TEST > (enable) set vtp mode transparent （设置为VTP Transparent模式）
Switch-6509-TEST > (enable) set tp mode off （关闭VTP）
Switch-6509-TEST > (enable)

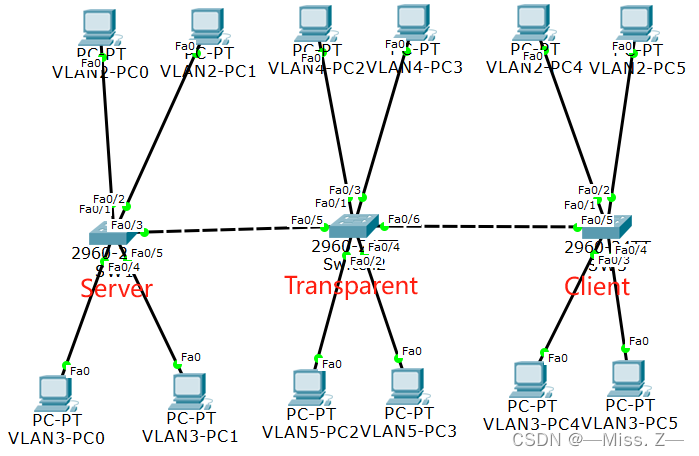

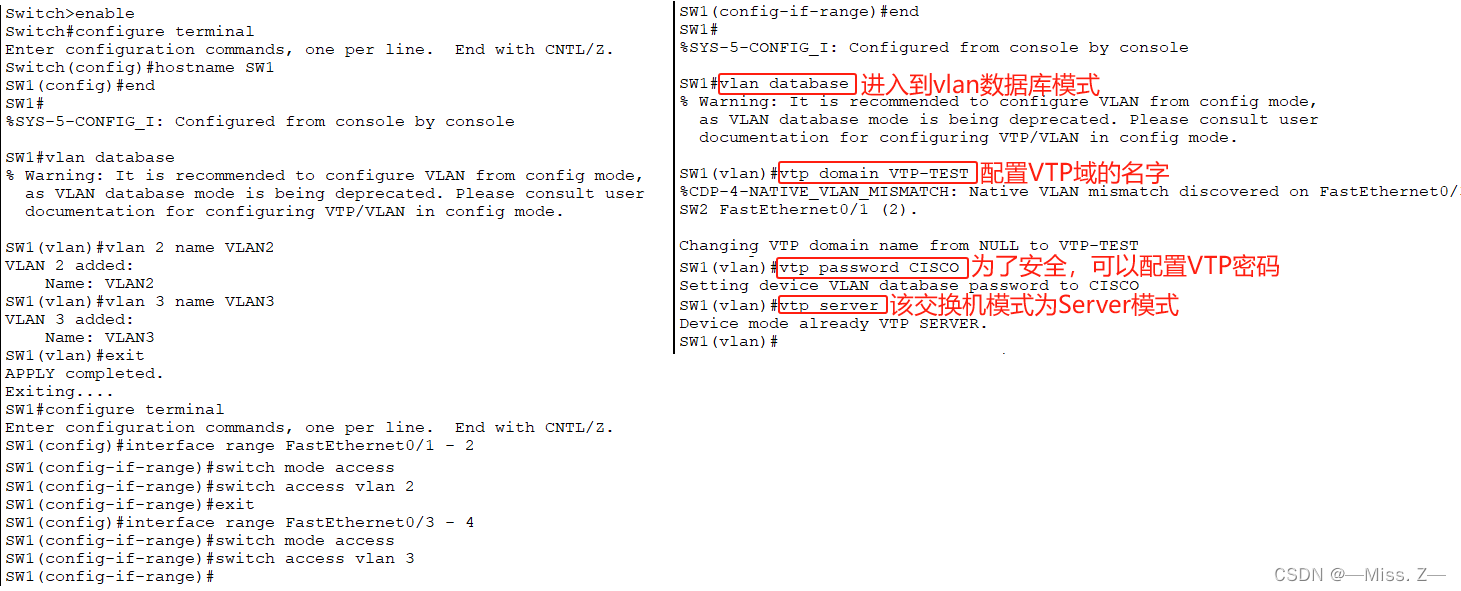

VTP配置实例

交换机SW1的VTP配置

SW1#vlan database
SW1(vlan)#vtp domain VTP-TEST
SW1(vlan)#vtp password CISCO
SW1(vlan)#vtp server

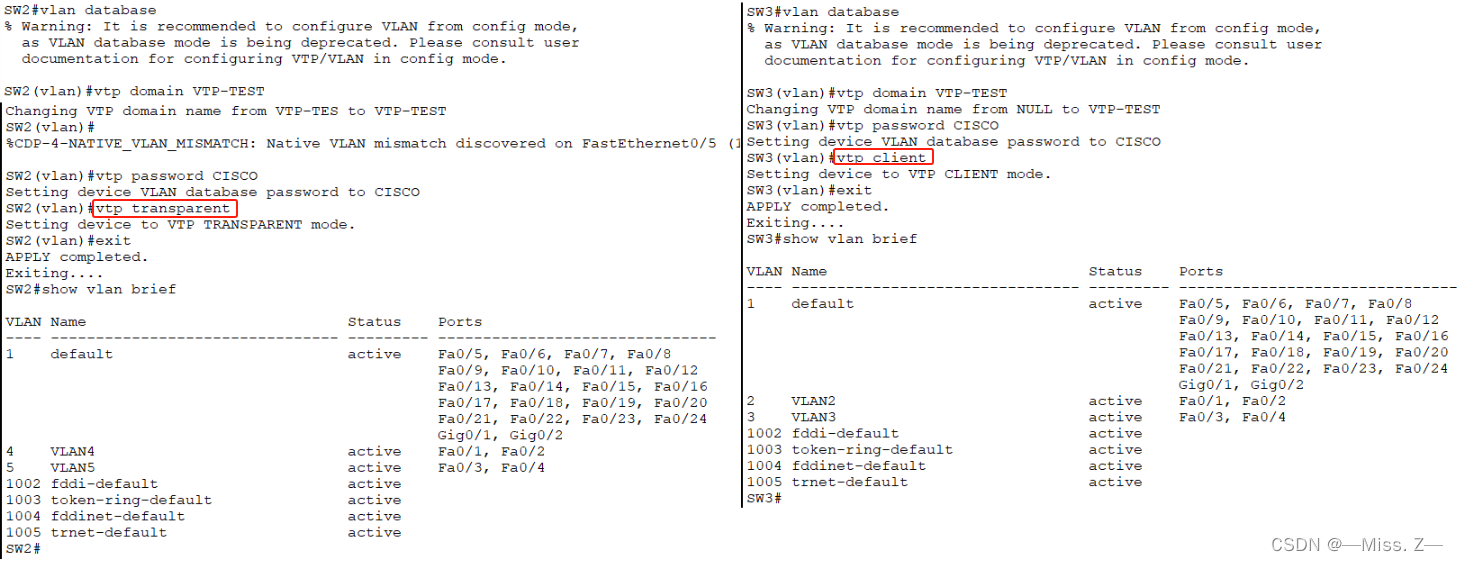

交换机SW2的VTP配置

SW2#vlan database
SW2(vlan)#vtp domain VTP-TEST
SW2(vlan)#vtp password CISCO
SW2(vlan)#vtp transparent

交换机SW3的VTP配置

SW3#vlan database
SW3(vlan)#vtp domain VTP-TEST
SW3(vlan)#vtp password CISCO
SW3(vlan)#vtp client

VTP修剪

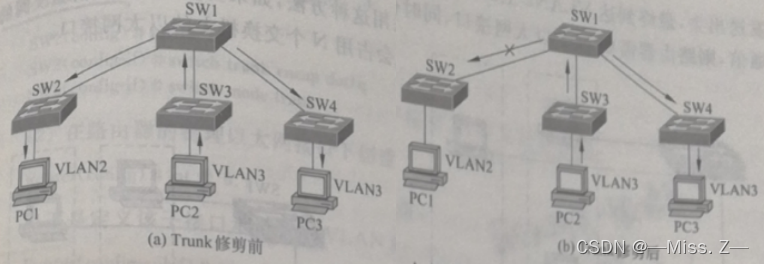

当PC2（属于VLAN3）计算机发送广播包时。广播将沿着Trunk链路传输到 SW1上，又继续传输到SW2和SW4上，然而SW2上并没有属于VLAN3 的端口，这样就浪费了SW1和SW2之间Trunk链路的带宽。可以使用Trunk修剪技术来防止不必要的流量。Trunk修剪的配置非常简单，在VTP服务器（SW1）上执行如下命令：

SW1 # vlan database
SW1(vlan)# vlan pruning
SW1(vlan)#exit
