IOMMU原理分析以及在Linux中初始化

一、IOMMU

      虚拟化技术：多进程共享一个CPU ，多进程虚拟空间共享同一物理内存，一个处理器系统运行多个处理系统技术。也就是虚拟环境相互独立互不干扰使用相同物理资源。

       虚拟化核心技术VMM（Virtual Machine Monitor）集中管理物理资源，每个虚拟处理器系统需要通过VMM访问物理资源。VMM管理PCI设备机制有：IOMMU, PCIe总线ATS机制，SR-IOV（Single Root I/O Virtualization）和MR-IOV(Multi-Root I/O Virtualization)。

       多进程共享一个CPU：MMU机制使每个进程有独立虚拟地址空间，互不干扰。从两方面实现一是进行地址转换，将不听进程的虚拟地址转换为物理地址；二是对物理地址访问进行权限检查，判断地址转化合理性。

      IOMMU与MMU相似，IOMMU是把外部设备地址到存储器地址的转换。IOMMU中存放了IO页表虚实地址转换关系和访问权限，而且处理器加速虚实地址转换，还设置了IOTLB作为IO页表的Cache。

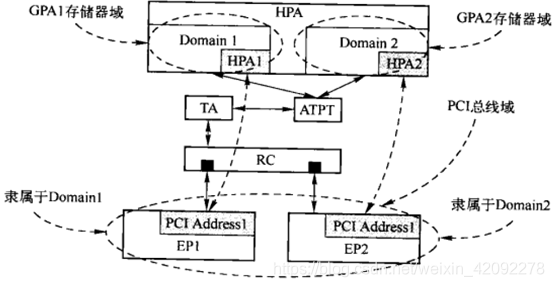

       PCI Device A/B进行DMA操作时使用的物理地址是PCI总线域的物理地址，用地址路由或者ID路由进行存储器读写TLP传递，这个PCI总线地址与GAP地址一一对应相等。在虚拟环境下PCI设备与Domain有明确对应关系，当PCI设备进行DMA读写时，TLP首先到达地址转换部件TA（Translation Agent）,并通过ATPT（Address Translation and Protection Table）将PCI总线域的物理地址转换为与GPA地址对应的HPA地址，然后对主存储器进行读写操作。PCI设备并不知道PCI设备与Domain有明确对应关系，这种操作是由TA和ATPT决定的。RC把PCI总线地址转换为存储器域地址，TA转换为合适的HPA地址。

     IA处理器和AMD处理器使用不同技术实现TA和ATPT，其中IA使用VT-d，AMD使用IOMMU。

    PCI设备进行DMA操作是，首先从相应的Device Table的Entry 获取“Level 4 Page Table Address”指针，并定位设备使用的I/0页表，最后使用多级页表结构完成PCI总线地址到HPA地址的转换。

二、ATS

       ATC(Address Translation Cache)存放了ATPT部分内容，当PCIE使用地址路由方式发送TLP时，地址首先通过ATC转换为HPA地址。如果地址没有在ATC命中，PCIe设备将通过存储器读TLP从ATPT中获取相应的地址转换信息，更新ATC后，再发送TLP。与其他Cache类似，ATC还可以被Invalidate。当ATPT被更改时，处理器将发送Invalidate报文，同步ATC。

2.1TLP中AT字段

       PCIe总线在TLP中设置了AT字段支持ATS机制，并且只有处理器支持IOMMU时，PCIe设备才可以使用ATS机制。

AT字段为0b00:

      当AT字段为0b00时，表示TLP的Address没有通过ATC转换，存放是PCI总线域的物理地址。

1.不支持ATS 机制，处理器不支持IOMMU；TLP的Address是PCI总线域的物理地址，进行DMA操作时，该地址被RC转换为存储器域的物理地址，然后对存储器进行读写操作。

2. 不支持ATS机制，处理器支持IOMMU；TLP的Address是PCI总线域的物理地址，进行DMA操作时，该地址被TA根据I/O页表转换为存储器域的物理地址，然后对存储器进行读写操作。

3. 支持ATS机制，处理器支持IOMMU；进行DMA操作时，该数据被传送到对存储器进行读写操作。

AT字段为0b01:

        支持ATS机制的设备必须支持0b01报文，该报文为“Translation Request”,该报文由PCIe设备通过存储器读请求TLP发出，其目的为TA。TA收到报文后将根据I/O页表设置，将合适的地址转换关系通过存储器读完成TLP，发送给PCIe设备，PCIe设备收到这个地址转换关系后，将更新ATC。该TLP有64位和32位两种格式。

AT字段为0b10:

        当AT字段为0b10时，表示TLP的Address已经通过ATC转换，进行DMA操作时，RC收到这些报文将不会通过TA和ATPT转换，而直接将数据发送给存储器。经过ATC转换后TLP的Address字段存放的依然是PCI总线域的物理地址，该物理地址为HPA地址在PCI总线域中的映像。

        无论PCIe设备是否使用ATC机制，在TLP中存放的Address字段仍然保存是PCI总线地址。

2.2地址转换请求-- Translation Request

        PCIe使用地址转换请求（Translation Request）TLP向TA提交地址转换请求。该TLP具有64位和32位两种地址格式，并且AT字段为0b01表示当前报文为地址转换请求TLP。该报文将Untranslated Address 字段发送到TA，而TA根据ATPT将Untranslated Address数据区域进行翻译，如果翻译成功TA使用CpI(从存储器读完成TLP)将地址转换关系发送给PCIe设备，PCIe设备收到这个存储器读完成TLP将这个地址转换关系保存在PCIe设备的ATC中。否则使用CpI将失败信息发送给PCIe设备。PCIe设备发送一个地址转换请求后，可能会从TA得到多个地址转换关系，这些地址转换关系可以使用一个存储器读完成TLP发送给PCIe设备。

ATC未命中处理方式：

1. 使用AT 为0b00 的TLP使用Untranslated Address直接访问存储器，因此TA根据ATPT将Untranslated Address进行地址转换，然后再将报文发送到存储器中。
2. 使用地址转换请求（Translation Request）TLP向TA提交地址转换请求，并从ATPT获得地址转换关系后，使用TA为0b10的存储器读写TLP，使用Translated Address与主存储器进行数据交换。

2.3Invalidate ATC

       当ATPT被更改时，需要使用MsgD报文通知PCIe设备，并用Invalidate ATC中相应Entry，该MsgD被称为“Invalidate Request Message”,收到一个MsgD只能Invalidate ATC中一个Entry。

三、IOMMU Enable

Ubuntu:

1. 在vbios中打开iommu
2. 在hygon CPU IOMMU默认是打开不用配置， 其余CPU /etc/default/grub GRUB_CMDLINE_LINUX="intel_iommu=on(或者amd_iommu=on，iommu=off可关闭)"
3. 生成配置文件grub-mkconfig -o /boot/grub/grub.cfg，
4. 重启系统
5. dmesg | grep -e DMAR -e IOMMU查看IOMMU是否打开，下图为打开状态：



Centos:

1. 打开BIOS中的虚拟化开关（VT-d）
2. 激活linux内核的VT-d开关。

1. 编辑/etc/sysconfig/grub文件（系统引导文件），找到rhgb quiet，在后面添加intel_iommu=on或者amd_iommu=on。
2. 使用grub-mkconfig  –o  /boot/grub/grub.cfg生成新的系统引导菜单（或者是grub2-mkconfig）
3. 重启使设置生效
4. 使用dmesg | grep -e DMAR -e IOMMU，查看IOMMU是否启用
