“UFOPad专业版可以直接读取DWG，牛！”
“功能更强大，不用再转换了”
“可以直接在软件界面选择图形要素放样，放样效率明显提高了”

UFOPad专业版发布后，获得了U友们的一致好评！尤其在整块区域的规划测量作业中，直接以DWG格式的CAD文件进行“地物实时放样”，使得测量过程更加快捷，手簿跟踪更加清晰，带给U友们测量体验和作业效率双重提升！

UFOPad专业版放样的3大便利功能

底图浏览

通过DWG图形，随时掌控测区情况，与实际作业成果进行实时比对与检核。

坐标放样

一次性导入DWG数字文件，直接选取文件中的地物点位，进行可视化放样操作。

CAD直测

直接应用CAD原始设计文件，将工程图纸上工程建筑物，测设在实地上。

UFOPad专业版CAD放样指南

准备工作

1、一张CAD底图，格式为dxf或dwg格式；文件比较大的话，这边可以在电脑AutoCAD软件上把不必要的元素删除或者把需要的元素剪切到新的CAD图选择粘贴到原坐标试试；

2、一台C5手簿和一根数据线。

一、底图导入

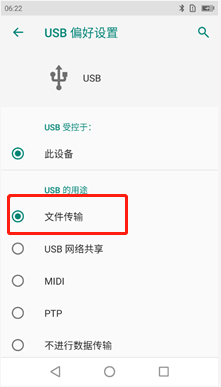

1、CAD在电脑上编辑好后，将C5通过数据线连接到电脑上，此时电脑显示的C5文件夹为空，此时应在手簿上屏幕顶端往下拉找到USB模式，选择文件传输模式，如图；

图1-1 图1-2

2、然后可将cad图复制到C5内部存储目录下的UFOPad-Map文件夹下面，注意此时如果电脑上有打开CAD请先关掉，否则粘贴的时候会提示错误；

图1-3

3、现在进入手簿UFOPad专业版，进入测量-CAD页面，如果当前页面有之前导入过的CAD图，最好在数据-图层中点击其中一个图层选择删除所有，之后再左下角点击数据-导入，在导入窗口中选择你的CAD图点击确定，屏幕上便会显示出来，如图

图1-4 图1-5 图1-6

注意如果导入的是dxf格式文件，导入成功后有时图上文字会出现乱码，可以先在UFOPad专业版主界面中进入软件设置，然后找到文字编码一栏，将编码改成UTF-8；然后把导入的cad图先在数据-图层中先删掉，然后再重新导入。

另外如果导入dwg文件，有时导入成功后会显示空白，建议在电脑上删除不必要的元素，另存为dxf文件重新导入。

二、CAD图纸放样

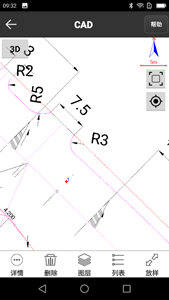

图1-6是导入成功的效果，我们如果想要放样，只需要选中图上的某一元素，然后右下角图标会由[工具]变成[放样]，根据选取元素的不同，放样的形式也不太一样，下面以点和线的放样为例进行讲解。

点元素放样

(1)单点放样

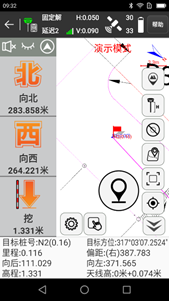

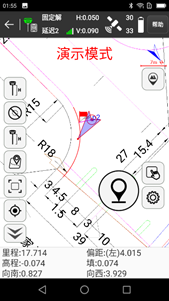

如图直接选择图中一点点击放样，在放样页面根据语音提示和南北-东西指向走到放样的位置；点击语音图标，可以选择把语音播报关闭或打开；点击箭头图标可以将页面切换至指南针页面，用户可以根据指向找到放样的位置；如果想采集放样点，可点击坐标图标采集当前坐标；

图2-1 图2-2

(2)中心点放样

如图，如果想放样图元的圆心或线段的中心，那么我们首先选择这个元素点击放样，然后在放样设置里面，把放样中心点打开确定后，便可按照语音提示和南北-东西指向找到我们放样的元素；

图2-3 图2-4 图2-5

(3)要素交点放样

如果想放样两条线路的交点坐标，可以试试CAD中【测量】-【要素相交】功能如图；点击要素相交功能，依次选择两条相交的线路，自动生成交点解；我们便可以选择这个交点去按照上述单点放样操作放样了；

图2-6 图2-7 图2-8

线元素放样

(1) 线路施工放样

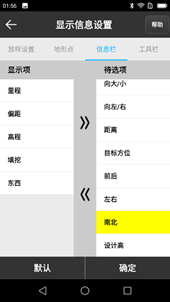

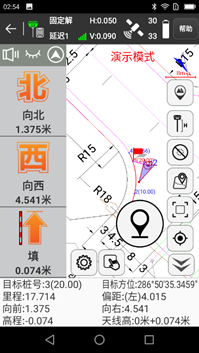

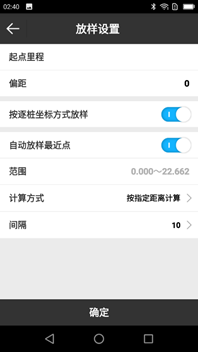

如图，如果我们想放样当前所处的线路元素，可以选中该线后点击【放样】；放样设置中默认起始里程和偏距为0，如果这边想放偏桩可以在偏距一栏赋值，偏左偏右用正负号区分；确定后进入放样页面根据里程，偏距，南北-东西指向可以找到当前需要放线的位置；如果没有这些信息显示，可以点击屏幕右侧【设置】找到【信息栏】，将【待选项】中需要的元素按向左的箭头移到【显示栏】，将【显示栏】不需要的信息选中点击向右的箭头移除；
