集水井一般在商场地下室或者小区地下室，平时洗地废水就会进入集水井，当集水井水位到达设置水位就会自动启泵，把水排到室外的市政排水渠，当然水排完了，也会自动停泵。

一、电气原理图各个符号代表的含义在图上标记，见：图一

图一

二、水泵手动启/停电路工作原理

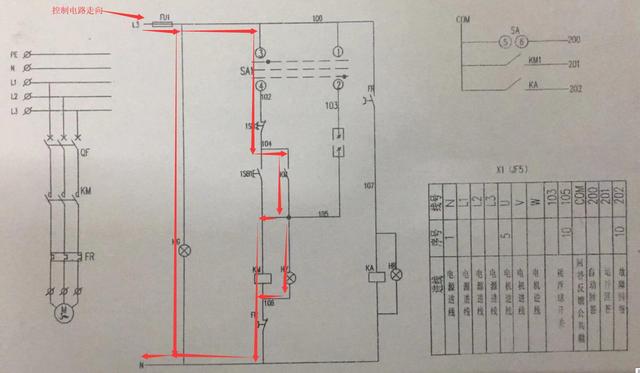

当电路打到手动状态下，开关SA1的3,4接点连通，此时按下启动按钮(1SB1)，交流接触器线圈得电吸合，继而交流接触器主触点和辅助触点同时动作而接通，主触点接通后水泵得电开始运行，运行指示灯亮，辅助触点同时接通后形成自锁。(解释一下自锁，因为启动按钮1SB1是和交流接触器常开辅助触点并联关系，当交流接触器常开辅助触点动作变成常闭后接通，相当于把启动按钮1SB1短路了，即使启动按钮1SB1松开，电路仍然可以通过交流接触器常开辅助触点连通，所以电路会一直得电启泵。)电路走向图见：图二

图二

如果要停泵，直接按下停止按钮(1SB)即可。

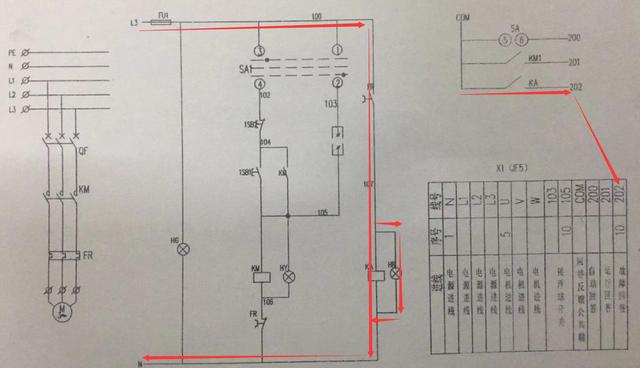

如果电路出现水泵过热，就会停泵，报故障灯，讲一下电气原理，水泵过热后，热继电器就会动作，热继电器的常闭/常开辅助触点就会跟着动作，进而切断主控制回路电源，接通中间继电器的线圈，中间继电器工作，故障指示灯亮，提示水泵故障。电路走向图见：图三

图三

三、水泵自动启/停电路工作原理

当电路打到自动状态下，开关SA1的1,2接点接通，3,4没有接通，所以启动/停止按钮失效，无法手动再开启/停止水泵，只能靠浮球来自动启停水泵，当浮球浮起的时候，图中103和105线连通，交流接触器线圈得电吸合，启动指示灯亮，水泵开始抽水。电路走向图见：图四

图四

当浮球落下的时候，图中103和105线断开，交流接触器线圈失电断开，启动指示灯灭，水泵停止抽水。

如果在水泵抽水时，水泵因堵塞而过热，此时热继电器就会动作，热继电器的常闭/常开辅助触点就会跟着动作，进而切断主控制回路电源，接通中间继电器的线圈，中间继电器工作，故障指示灯亮，提示水泵故障。电路走向图见：图三

四、电路常见问题解答

1、电源指示灯不亮

答：使用万用表测试保险前端和后端电压，如果有220V电压，说明电源指示灯坏了，如果保险前端有电，后端没有电，说明保险坏了。

2、水泵启动一会就报故障

答：查看水泵是否堵塞，查看热继电器是否损坏，查看热继电器电流大小是否与水泵匹配

3，水泵工作，但不抽水

答：查看水泵与排水管道接口处是否未连接好，查看水泵转向是否正确，是正转还是反转，如果不正确任意调换水泵两项电即可。

4、自动状态下，不停水泵

答：查看现场浮球是否被挡住而无法下落，如果能下落扔启泵说明浮球已坏，更换新的浮球。

5、通电后，一启泵就跳闸

答：拆除水泵线，再试试，如果不跳闸，说明水泵有问题了。
