先说明,题主问题中的“仅有大小变化,方向始终不变的电流”应当指的是电压波形,而不是电流波形。
我们看下图:

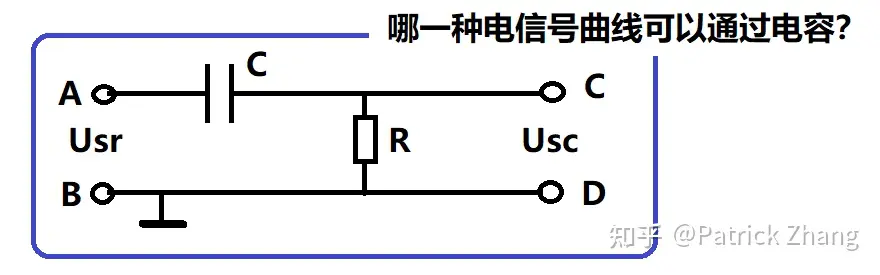

图1:用于讨论题主问题的电路图
图1中,左端AB为输入端右端CD为输出端。左端的输入电压信号是Usr,右端的输出电压
信号是Usc。我们利用图1来探讨题主的问题答案。题主探讨的“仅有大小变化但不改变方向”的电信号叫做脉动直流。我们看下图:

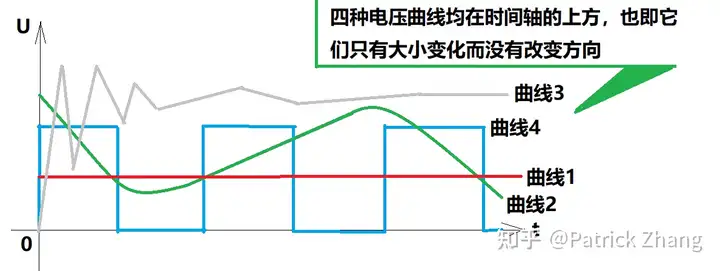

图2:四种脉动直流电压波形

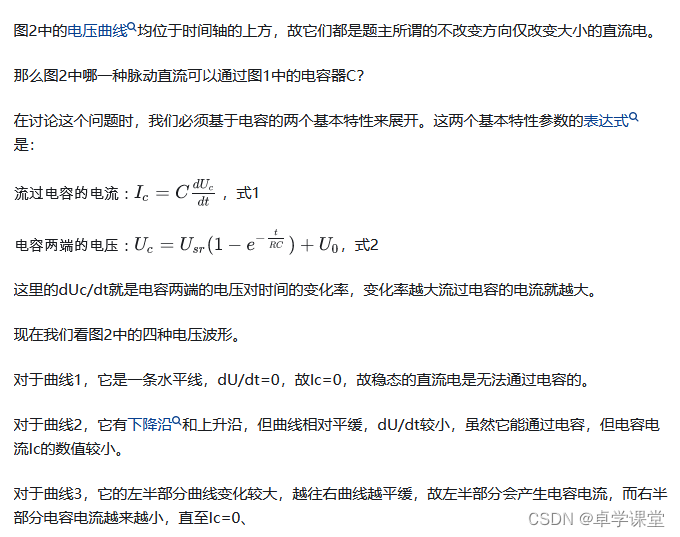

对于曲线4,它又叫做方波,我们来仔细研究一番。我们看下图

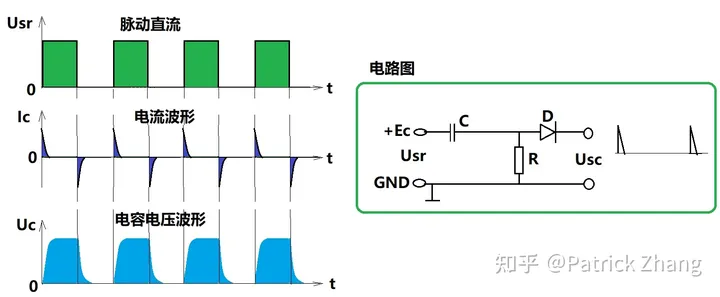

图4:方波是如何通过电容的

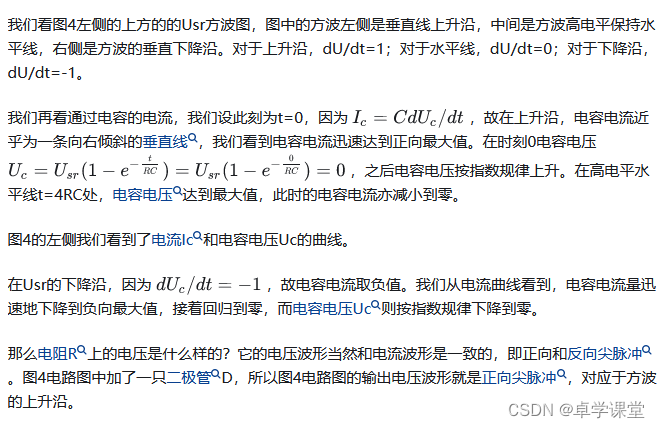

图4电路广泛运用在触发脉冲变换中。我们看下图:

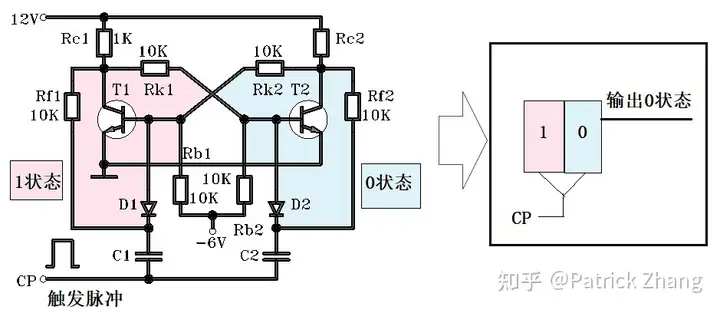

图5:双稳态电路
图5的输入触发脉冲就是方波,图中的电阻Rf1和Rf2是钳位电阻
,用于控制输入到晶体管基极的负脉冲。图中的电容C1
和C2就是图1和图3中的电容C,不过这里的二极管D1和D2是反向的,它只允许负脉冲通过并使得已经饱和的晶体管趋于截止。
图5的电路是双稳态电路,它在数字电路和晶体管开关电路中运用十分广泛。
