导读

我们使用Proe导出STP格式时，如果不做任何设置，在默认的情况下只会产生单个总装配体的stp文件，这个文件包含了构成这个组件的所有零件。为了将该组件的所有零件以独立的形式存在，很多人会选择在打开这个组件的stp文件，然后依次打开零件进行保存，这种方法效率非常低下。那么有什么好的方法吗？

以下面的模型为例。

模型分析：

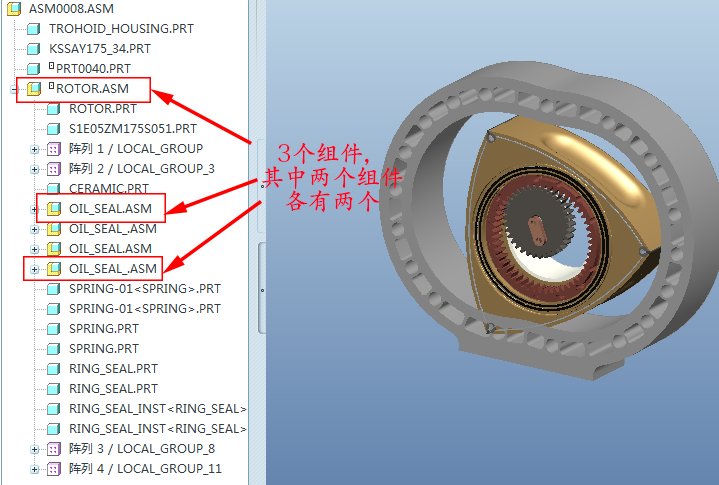

该装配体包含3个不同的次装配体，即ROTOR.ASM、OIL_SEAL.ASM、OIL_SEAL_.ASM。

方法：

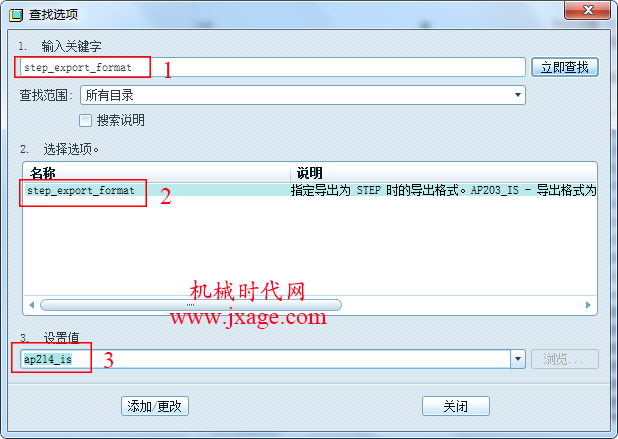

1.首先点击【文件】-【选项】，点击“查找”，在输入框中输入：step_export_format，将其值设置为 ap214_is。

2.点击【文件】-【保存副本】，类型选择stp格式，点击确定，弹出下面的窗口。在导出step窗口中，我们可以看到【文件结构】栏，注意：如果没有上一步的配置选项的设置是没有【文件结构】这一栏的。

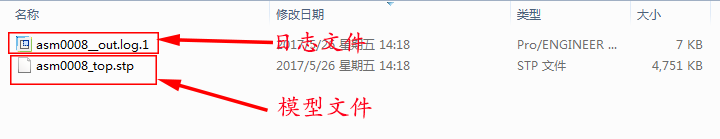

1)我们首先将文件结构设置为“单一文件”，点击确定。我们打开保存导出文件的目录，我们发现：只有一个日志文件和一个模型文件。也就是说，“单一文件”就是将整个模型保存为一个stp文件，这个文件包含了所有的零件。

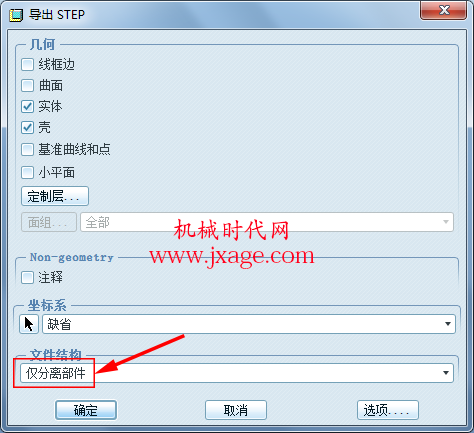

2)将文件结构设置为“仅分离部件”，点击确定。

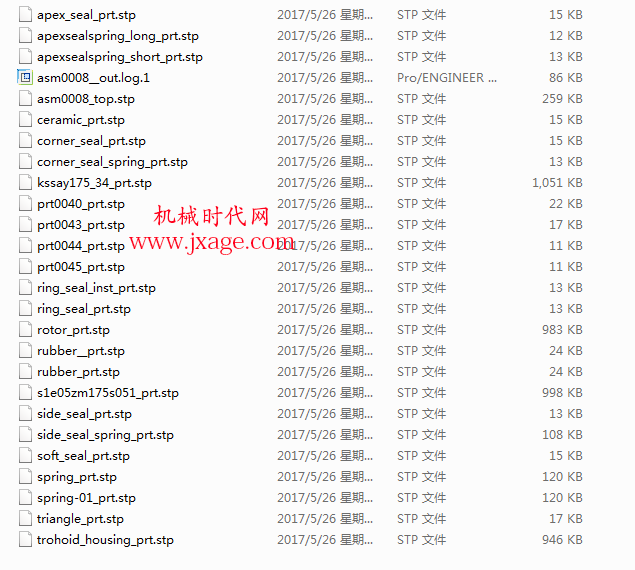

我们打开保存导出文件的目录，我们发现：只有一个日志文件和所有零件的stp格式文件。也就是说，“仅分离部件”就是将模型中每一个零件(即原始文件以prt为扩展名的)分别保存为一个stp文件。

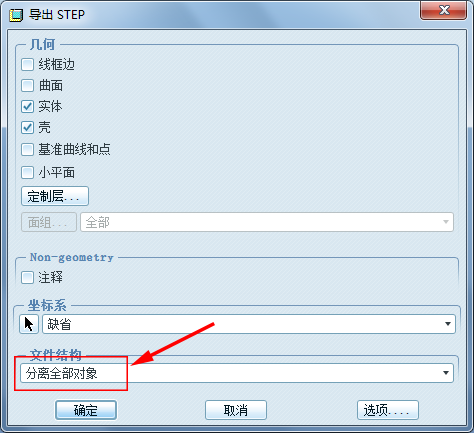

3)将文件结构设置为“分离全部对象”，点击确定。

我们打开保存导出文件的目录，我们发现：除了一个日志文件和所有零件的stp格式文件，还包括组件(即原始文件以asm结尾)的stp文件，如下图红色方框中所示。也就是说，“分离全部对象”就是将模型中每一个零件(即以prt为扩展名)分别保存为一个stp文件，同时还将所有的组件文件(即ROTOR.ASM、OIL_SEAL.ASM、OIL_SEAL_.ASM)保存为一个stp格式文件。

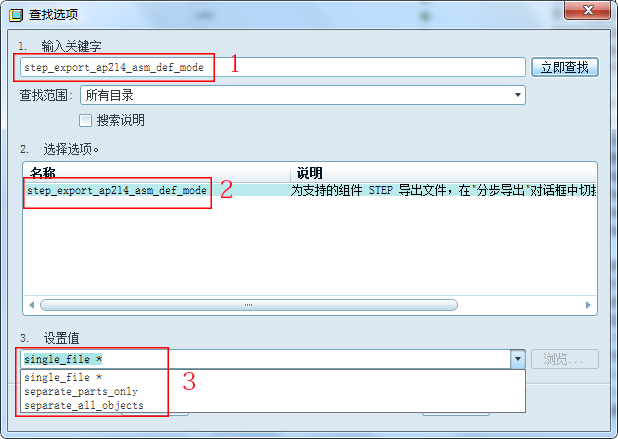

3.如何设置默认的文件结构呢？当然是通过设置配置文件。搜索“step_export_ap214_asm_def_mode”，其值分别对应“单一文件”、“仅分离部件”和“分离全部对象”。

经过上面的介绍，小编相信你们一定知道如何将proe文件导出为理想的stp文件格式了吧！
