一氧化碳浓度检测

原理：忙了很多天，终于搞懂了气体浓度检测的原理了。一般来说，我们都是使用气敏传感器来检测气体浓度。检测原理是：气体吸附在气敏传感器（气敏电阻一般是二氧化锡金属氧化物）上，会改变其电导率的变化，从了导致其电压值发生变化。一般来说，气敏电阻电导率与气体浓度成线性变化关系。搭建简答的电路，通过电位差，就可以求出电阻的变化。根据电阻的变化，就可以反求气体浓度了。一般地，在数据手册都会给出电阻与气体浓度·的计算公式。

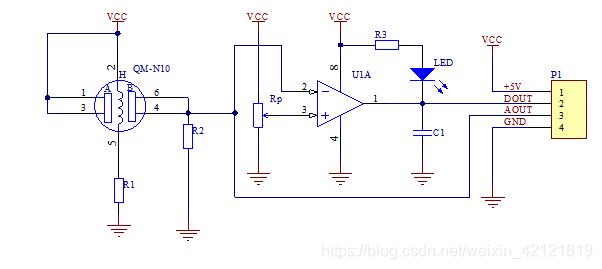

在这里插入图片描述一般气敏传感器模块的原理图。某宝上都有的卖。需要检测浓度值的需要将AOUT接到ADC上。

检测气体浓度最终要ADC。其源码如下：

ADC初始化
void  Adc_Init(void)
{

	ADC_InitTypeDef ADC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1	, ENABLE );	  //使能相应的时钟


	RCC_ADCCLKConfig(RCC_PCLK2_Div6);   //六分频

	//GPIO参数设置
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入
	GPIO_Init
