Eigen3 使用与实例

作为C++下常用的矩阵库，Eigen3“开袋即食”的特点让使用者省去了很多安装和环境配置的麻烦，下面我将根据官方文档和自己使用经验，为大家介绍Eigen3的使用方法。

一、下载与安装

Eigen3作为C++下矩阵库，使用时只需引用库中的头文件即可，库文件有两种方法安装使用：

1. Ubuntu下 sudo apt-get install libeigen3-dev，库文件默认安装在/usr/include/eigen3/Eigen，使用时注意路径。
2. 如果需要在集群中使用并且没有root权限，可以手动从官网下载库文件，将库放在工程lib文件夹中，在引用时用相对路径引用，编译时也无需指定库路径。

以在ubuntu下第二种方式为例，给出使用示例：
创建示例文件夹并进入：

mkdir eigen3_example
cd eigen3_example

下载库文件：
wget https://gitlab.com/libeigen/eigen/-/archive/3.3.7/eigen-3.3.7.tar.bz2；
解压：tar -xjvf eigen-3.3.7.tar.bz2;
创建lib文件夹并将eigen3核心部分复制进文件夹:

mkdir lib
cp -R eigen-3.3.7/Eigen/ lib/Eigen

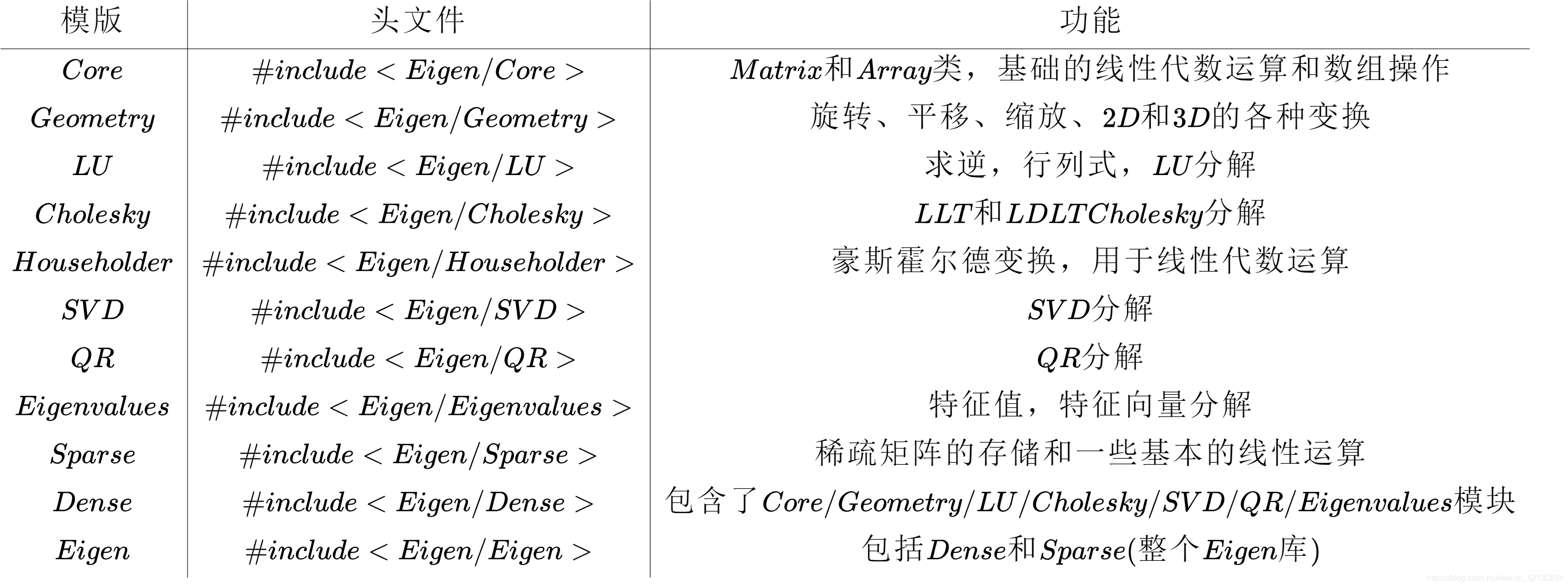

根据Eigen3官方文档，我们常用的与矩阵和向量相关的内容包含如下：
一般情况下#include <Eigen/Dense>已经可以满足我们对于Eigen3库的使用。
下面我们在eigen3_example目录下创建第一个测试代码文件：
vim eigen_test1.cpp
复制以下代码，测试eigen3库是否可以正常使用：

#include <iostream>
#include "./lib/Eigen/Dense"
using namespace std;
using namespace Eigen;
int main()
{
    MatrixXd test = MatrixXd::Zero(10,10);
    cout<<test<<endl;
}

复制完成按ESC输入:wq回车即可保存。

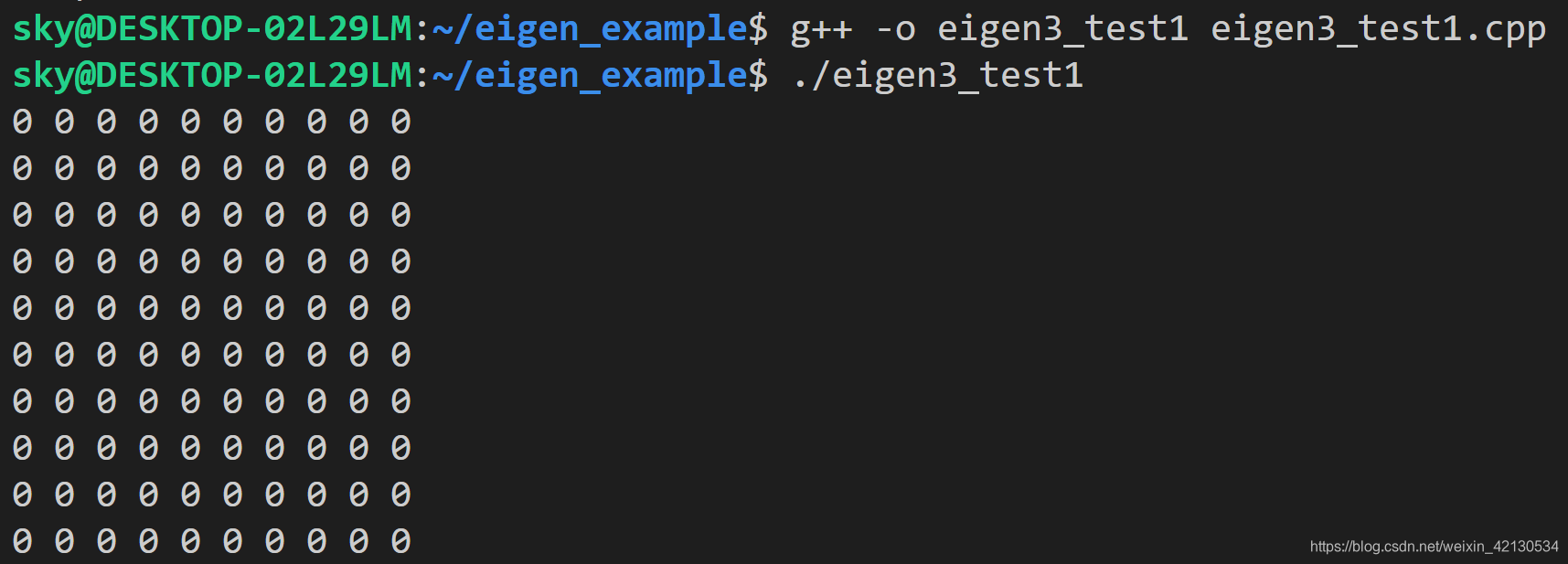

编译：g++ -o eigen3_test1 eigen3_test1.cpp
运行：./eigen3_test1

至此，通过方法二我们实现了Eigen3库的下载和引用使用，需要注意的是可以看到在头文件的引用中：#include "./lib/Eigen/Dense"需要根据真实工程项目文件具体目录结构进行调整。

二、向量与矩阵的申明和初始化

在Eigen3库中包含两种基本数据结构，向量Vector和矩阵Matrix，向量是矩阵的一维特殊形式，所以大部分矩阵的操作在向量上也适用，以矩阵的申明和初始化为例进行说明。

矩阵申明

1. 静态矩阵（fixed-size matrices）
   根据官方文档，当需要使用的矩阵size已知且小于16时（例如小于4x4矩阵），推荐使用静态矩阵实现。通过以下代码，我们分别申明了4x4的double型矩阵，3x3的float型矩阵，2x2的int型矩阵：

Matrix4d mat4d；
Matrix3f mat3f;
Matrix2i mat2i;

2. 动态矩阵（dynamic-size matrices）
   当矩阵size大于16时，推荐使用动态矩阵。以下方式什么的三个动态矩阵实际大小均为0x0，只有在进一步明确其维度时，程序才会为其动态的分配内存空间。

MatrixXd matd;
MatirxXf matf;
MatrixXi mati;

矩阵初始化

Eigen3库中的矩阵和向量下标均是从0开始，通过重载符号，实现了使用 mat(index_row, index_col) 对矩阵具体位置进行取值和赋值操作，如下我们申明一个动态矩阵，并在申明时确定其为2x2大小，通过指定下标的形式为其幅值：

MatrixXd mat(2, 2);
mat(0, 0) = 0;
mat(0, 1) = 1;
mat(1, 0) = 2;
mat(1, 1) = 3;

这种方法和利用重载的<<运算符赋值一致：

mat << 0, 1,
	   2, 3;

一般情况下，为避免使用了申明却未全部初始化的动态矩阵，申明矩阵时可主动将其初始化为零矩阵：

MatrixXd mat = MatrixXd::Zero(rows, cols);

静态矩阵赋值方式和动态矩阵完全一致，但是要注意申明的矩阵维度，如果出现越界赋值，例如如下代码：

Matrix2d test;
test<< 1, 2, 3,
       4, 5, 6,
       7, 8, 9;
cout<<test<<endl;

运行时程序会提示“Too many rows passed to comma initializer (operator<<)”。

三、矩阵的基本运算

重载的数乘与矩阵乘法

Eigen3库重载了矩阵的数乘和矩阵乘法，下面以2
x2矩阵为例，探究数乘与矩阵乘法：

MatrixXd mat(2, 2);
mat << 1, 2,
	   3, 4;
cout << (mat * 2) << endl;
cout << (mat / 2) << endl;

结果如下：
2 4
6 8
0.5   1
1.5   2

对于基本的矩阵运算，案例如下：

MatrixXd mat(2, 2);
mat << 1, 2,
       3, 4;
MatrixXd a = mat/2;
MatrixXd b = mat * a;
cout<<mat<<endl;
cout<<a<<endl;
cout<<b<<endl;

结果如下：
1 2
3 4

0.5   1
1.5   2

3.5   5
7.5  11

可以看到矩阵b已经是按照矩阵相乘法则进行计算，对于矩阵加法和减法，需要注意必须是相同纬度的矩阵才可以进行操作。

矩阵块操作

Eigen3提供了丰富的块操作接口，并且打开编译器优化后，块操作部分会自行实现优化，其中最为重要的三种操作为矩阵取行、列和块：

MatrixXd mat(3, 3);
mat << 1, 2, 3,
	   4, 5, 6,
	   7, 8, 9;
VectorXd row  = mat.row(0);
VectorXd col  = mat.col(0);
MatrixXd matblock = mat.block(0, 0, 2, 1);
cout << row <<endl;
cout << col <<endl;
cout << matblock <<endl;
结果为：
row: 1 2 3
col: 1 4 7
matblock: 1 4

其中row获取了mat矩阵的第一行数据，col获取了mat矩阵的第一列数据，此处同样展示了矩阵与向量之间的互相转换。block函数包含四个输入，mat.block(a, b, c, d)，其中a和b分别表示具体的起始行列下标，c和d表示以(a, b)所在行列开始，取的行数和列数。以matlab矩阵操作为例，可将其等同为：
mat.block(x, y, rows, cols) = mat(x:x+rows-1, y:y+cols-1)

其他常用矩阵运算

转置：mat.transpose()
内积：mat_a.dot(mat_b)
平均值：mat.mean()
和：mat.sum()
最大值：mat.maxCoeff()
最小值：mat.minCoeff()
迹：mat.trace()
矩阵大小：mat.size()
矩阵行数：mat.rows()
矩阵列数：mat.cols()
矩阵置零：mat.setZero()
矩阵置一：mat.setOnes()

四、优化

开启mkl优化

在使用Intel处理器并且已经安装好mkl库的情况下，可通过宏开启Eigen3的mkl优化，需要在引用头文件前加入：

#define EIGEN_USE_MKL_ALL
#include "./lib/Eigen/Dense"

并且在编译时调用mkl库。

开启编译优化

使用g++或icpc进行编译时，可通过优化指令开启优化，一般使用 -o2 -march=core-avx2 -lpthread -fopenmp 进行优化，优化后的运行速度提升显著。

关闭Eigen3的Debug模式

#define EIGEN_NO_DEBUG
#define EIGEN_USE_MKL_ALL
#include "./lib/Eigen/Dense"

在确保程序无误的情况下，关闭Debug断言，可以提升程序效率。
