本文介绍了Crowbar电路作为过电压保护的原理和应用，包括基本的Crowbar电路、精确控制的改进电路以及针对电流变化率(di/dt)保护的措施。通过使用TL431等元件，可以提高开启电压的精确度，减少温度影响，并通过电感限制电流冲击，保护晶闸管。文章还提到了专用控制器MC3423以实现更精确的控制。
在电子电路设计中，经常用到各种各样的保护电路，来保护电路板。保护电路种类繁多，从模拟电路到数字电路等各式各样的保护电路，下面我给大家讲讲新型的一种保护电路，希望对大家在设计电路时有所帮助。
Crowbar 电路介绍
crowbar 电路是一种过电压保护电路。这种电路的设计思想是当电源电压超过预定值时将电源短路掉，通过短路将电源电压硬生生的拉下了。这时电源通路上的保险丝等过电流保护设备起作用切断电源以防止损坏电源。从这种机制可以看出这个电路要求电源能够承受短时间的短路状态而不损坏，否则虽然保护了后端设备但却牺牲了电源设备。Crowbar 中文含义是撬棍，我刚看到这个词时首先联想到的是杠杆，以为这个电路用到了某种杠杆原理。不过后来发现这个电路的名字与杠杆一点关系都没有。Crowbar 电路中通常会用到晶闸管一类的元器件。这种元器件通常情况下是不导通的，但是可以通过在控制端上的电压或电流信号使其导通。当晶闸管导通时其导通压降大约在1-2V。Crowbar 电路一般不会用三极管或场效应管来短路电源，因为当电源被短路后就无法提供维持三极管导通所需的基极电流。而可控硅一旦导通后就不需要控制信号了。

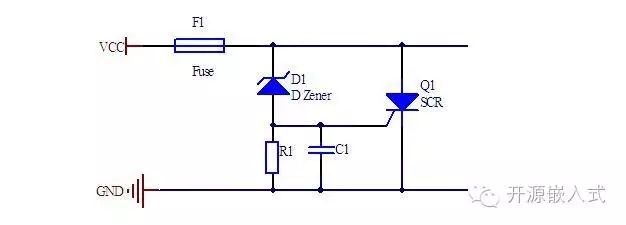

基本的 crowbar 电路原理，下图给出的是一个典型的Crowbar 电路。
当电源电压超过稳压二极管的稳压值后D1导通。当电源电压超过稳压二极管的稳压值加上可控硅的开启电压时，可控硅开启，将电源电压拉低到1-2V。直到流过可控硅的电
