滤波器设计软件--filter solutions的使用

滤波器设计在通信系统中十分常见，可以使用MATLAB中的 filter designer工具箱进行设计，之前博文提到过，这次介绍一个比较好用的软件-filter solutions的使用。

以低通数字滤波器为例。

打开软件

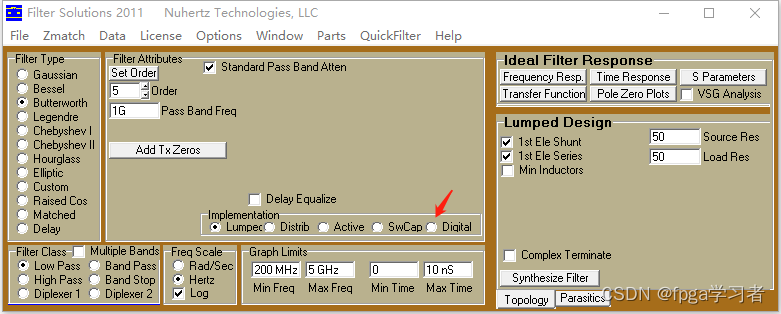

选择滤波器类型为数字滤波器

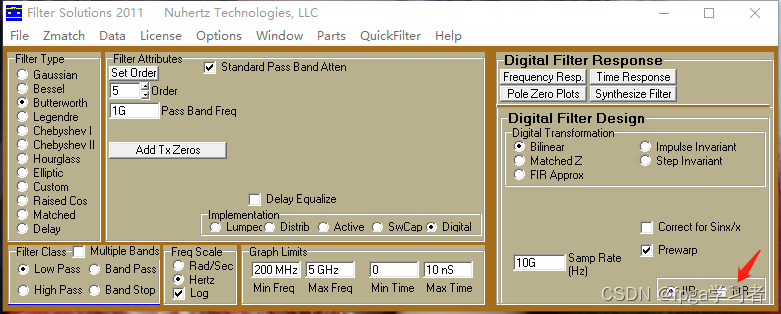

根据需要选择右下角选择FIR 或者IIR 滤波器。

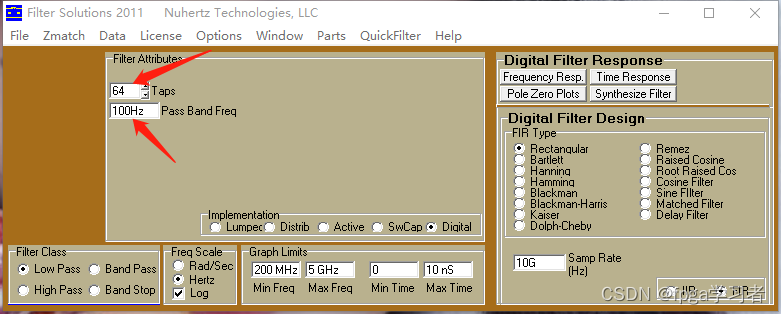

设置抽头系数和通带

左下角可以选择低通、带通等滤波器类型



 可以选择图像显示范围从10Hz到1KHz

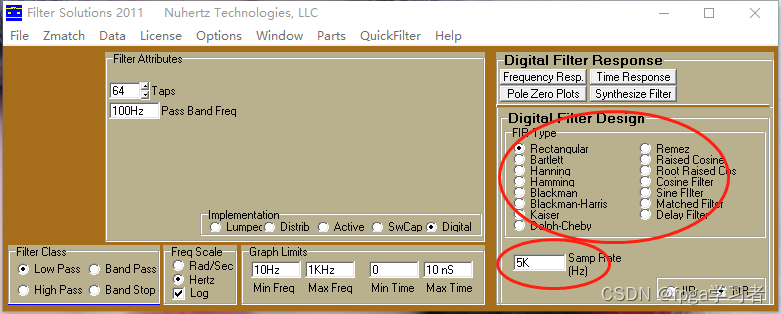

 设置采样频率，还可以设置滤波器类型，常见的汉宁窗，汉明窗都有

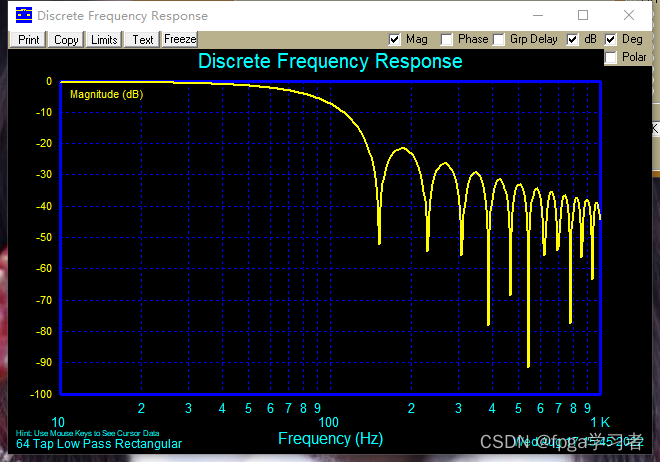

点击Frequency Resp可以看到滤波器的幅频响应，

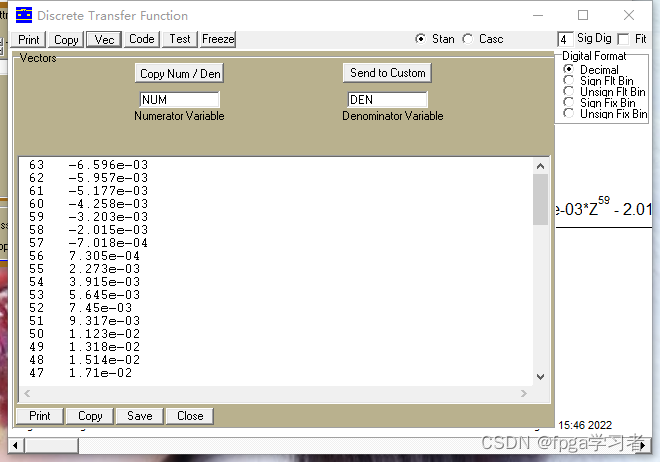

 点击Sythesize filter，可以进入综合页面，点击Vec可以复制该滤波器的抽头系数

将数据导入MATLAB可以进行进一步的量化处理。
