WIN10 VS2019下编译GDAL3.0+PROJ6+SQLite

准备
- 下载
编译和安装
测试程序

准备

GDAL3.0编译要求PROJ6投影库，而PROJ6又要求SQLite3环境，所以在编译GDAL之前我们需要先编译好SQLite和PROJ6.

下载

下载库
GDAL官方下载地址为https://gdal.org/download.html，我下载的版本是gdal-3.0.0；PROJ6的官方下载地址为https://proj.org/download.html，我现在的版本为6.1.0版本；SQLite3的官方下载地址为https://www.sqlite.org/download.html，下载Source Code下的sqlite-amalgamation-3280000.zip，和Precompiled Binaries for Windows下的sqlite-dll-win32-x86-3280000.zip sqlite-tools-win32-x86-3280000.zip为了方便编译，我将下载的三个文件分别解压在F盘的根目录GDAL、PROJ、SQLite文件夹内，以备后用。
工具下载
cmake官方下载地址为https://cmake.org/download/，下载cmake-3.15.0-rc3-win64-x64.msi文件直接载windows上安装，之后添加环境变量，以便在cmd命令行中使用。详细方法
懒人包
我编译好的版本静态库debug版、静态库release版、动态库debug版、动态库release版。

编译和安装

1. 静态编译SQLite库

可以按照文章的步骤进行编译。我在此重复一遍。

解压
将下载好的两个文件sqlite-amalgamation-3280000.zip、和sqlite-dll-win32-x86-3280000.zip解压到SQLite文件夹内,如下所示：

F:.
├─sqlite-amalgamation-3280000
│      shell.c
│      sqlite3.c
│      sqlite3.h
│      sqlite3ext.h
│
└─sqlite-dll-win64-x64-3280000
        sqlite3.def
        sqlite3.dll

创建静态库工程

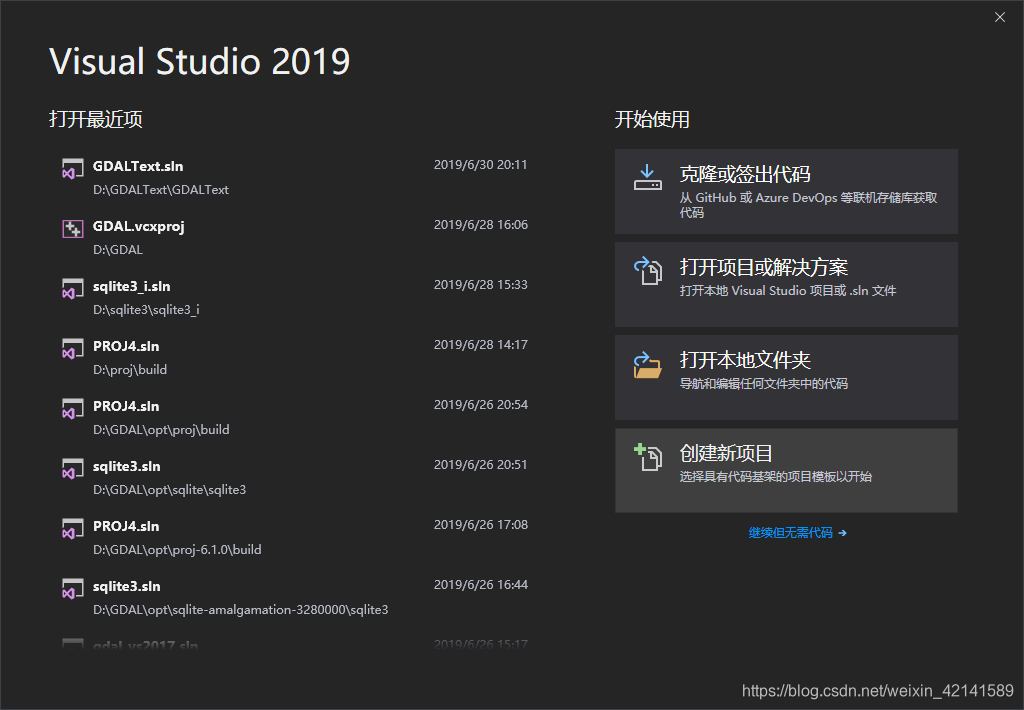

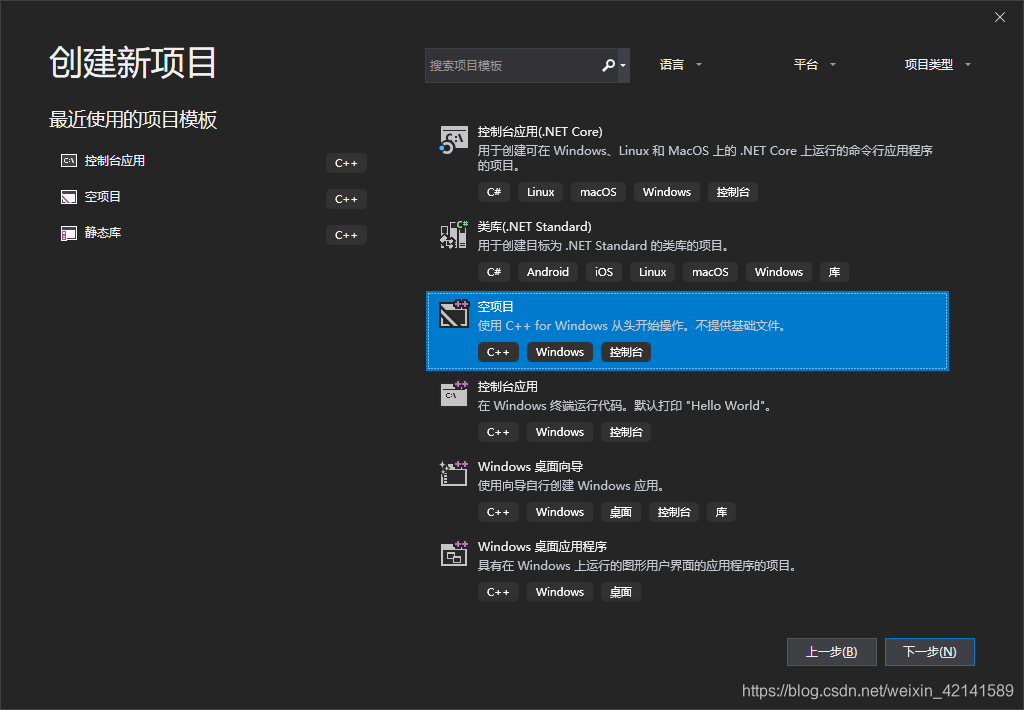

在SQLite目录下创建一个新工程

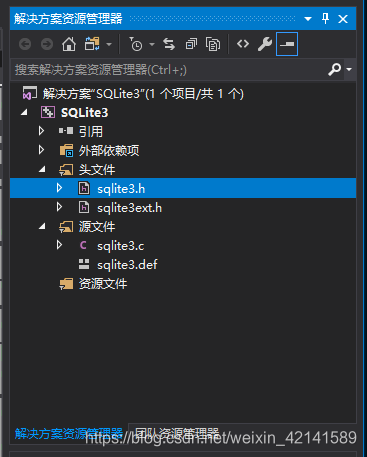

选好工程创建位置之后，将sqlite3.c、sqlite3.h、sqlite3ext.h、sqlite3.def四个文件添加到工程中，如下图所示：

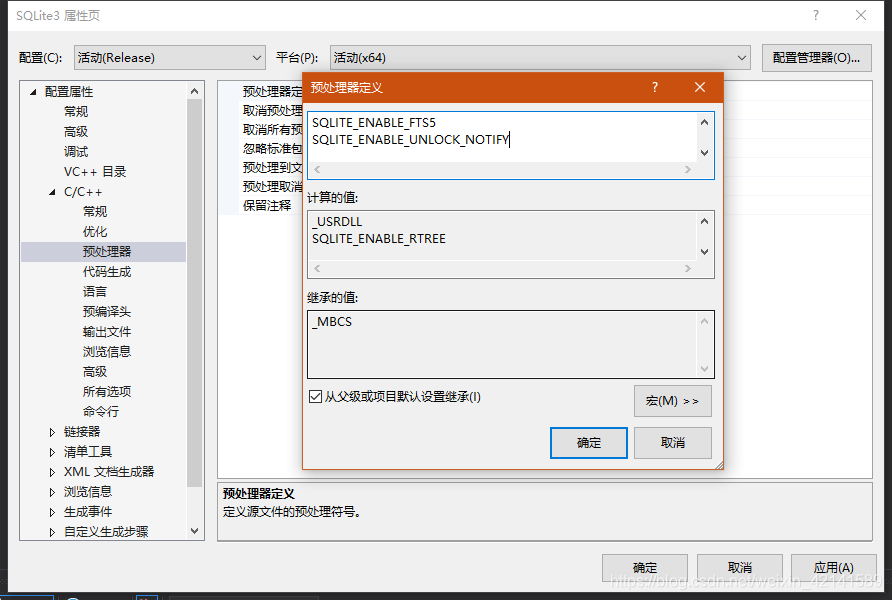

C/C++ --> 预处理器 --> 预处理器定义：设置预定义处理
_USRDLL
SQLITE_ENABLE_RTREE
SQLITE_ENABLE_COLUMN_METADATA
SQLITE_ENABLE_FTS5
SQLITE_ENABLE_UNLOCK_NOTIFY

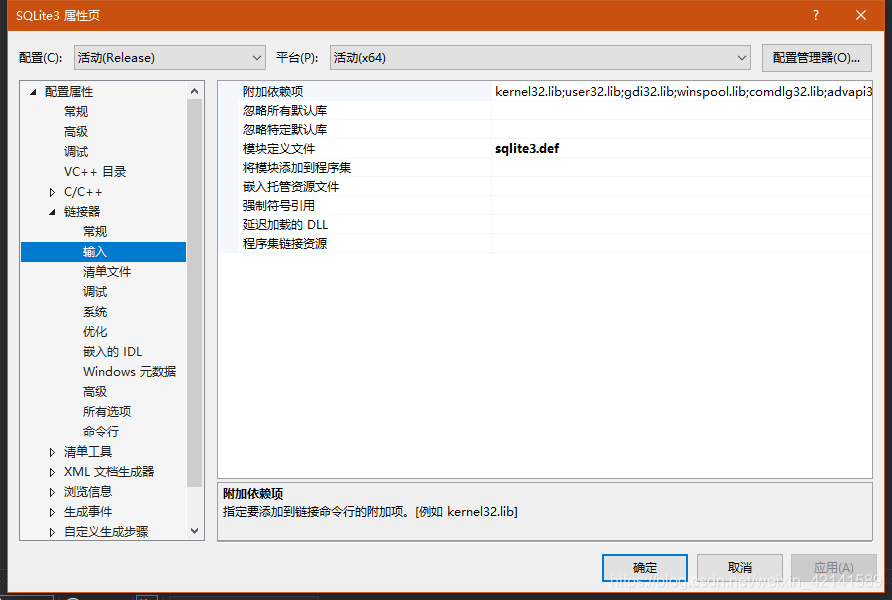

设置模块定义文件,链接器 --> 输入 --> 模块定义文件：sqlite3.def

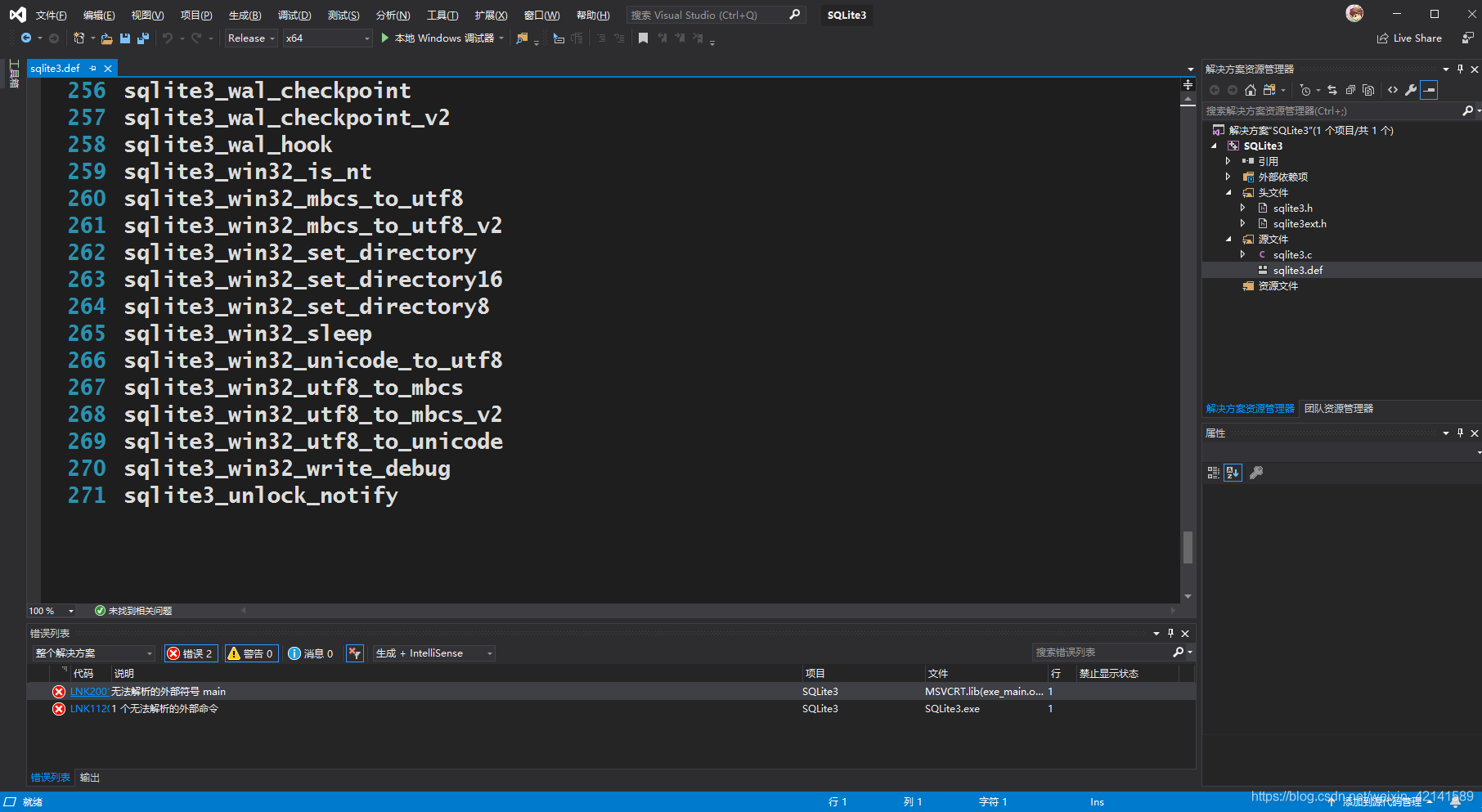

修改模块定义文件:在最后追加sqlite3_unlock_notify

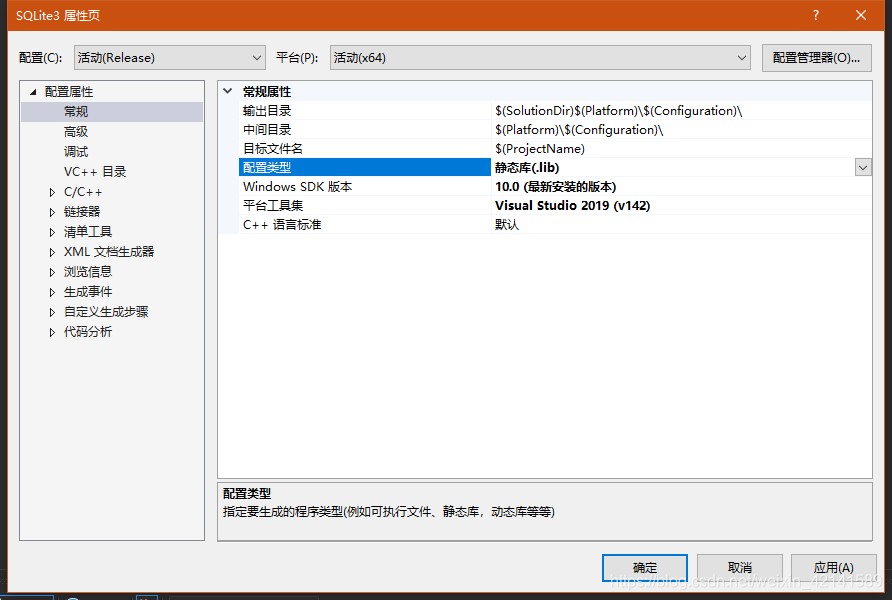

配置类型改为静态库lib
最后生成解决方案(需要生成debug版时，选择debug，这里一release版为例），在F:\SQLite\SQLite3\x64\Release文件夹可以看到SQLite3.lib静态库和SQLite3.exe(debug版在F:\SQLite\SQLite3\x64\Release文件夹中)。
在SQLite目录中分别创建include和lib和bin文件夹,将刚才生成的.lib文件放入lib文件夹中,将sqlite3.h、sqlite3ext.h放入include中，将sqlite-tools-win32-x86-3280000.zip中的sqlite3.exe放在bin文件夹中以备后用。

2. 编译PROJ6

解压
将下载好的proj-6.1.0解压到PROJ文件夹内。
编译PROJ6

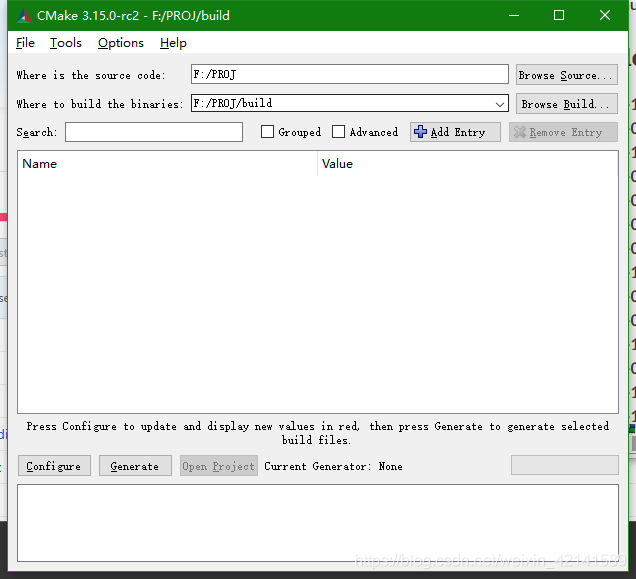

进入库文件夹中，在源码目录中创建build文件夹,打开cmake

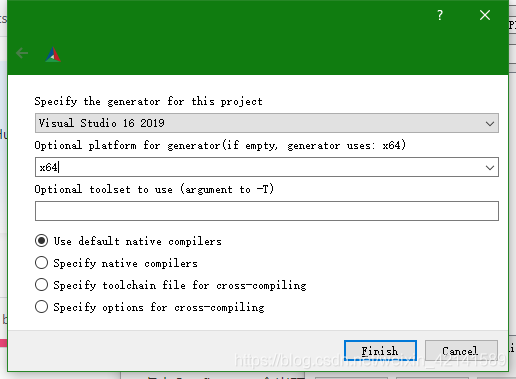

点击Configure，编译64位，vs2019

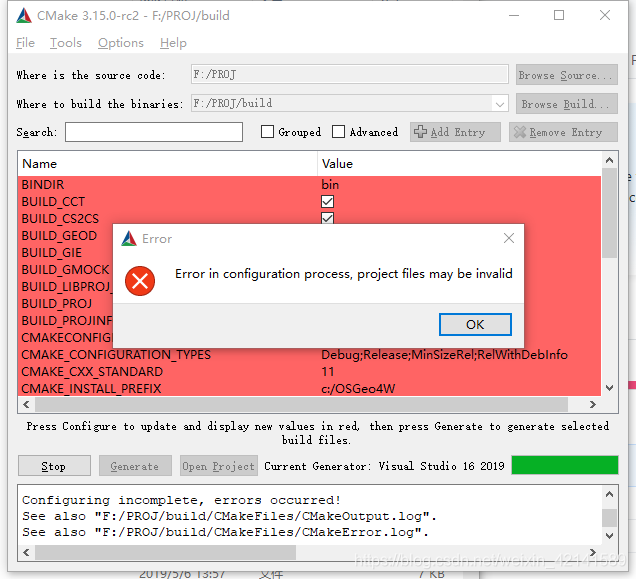

会出现一些错误，如图
这时找到Name为EXE_SQLITE3、SQLITE3_INCLUDE_DIR和SQLITE3_LIBRARY三个属性，可以看到现在它们的Value值都为NOTFOUND的状态，我们将SQLite3.exe、include和SQLite3.lib的路径分别赋给它们。
并设置文件生成目录，我设置的是c:/OSGeo4W。

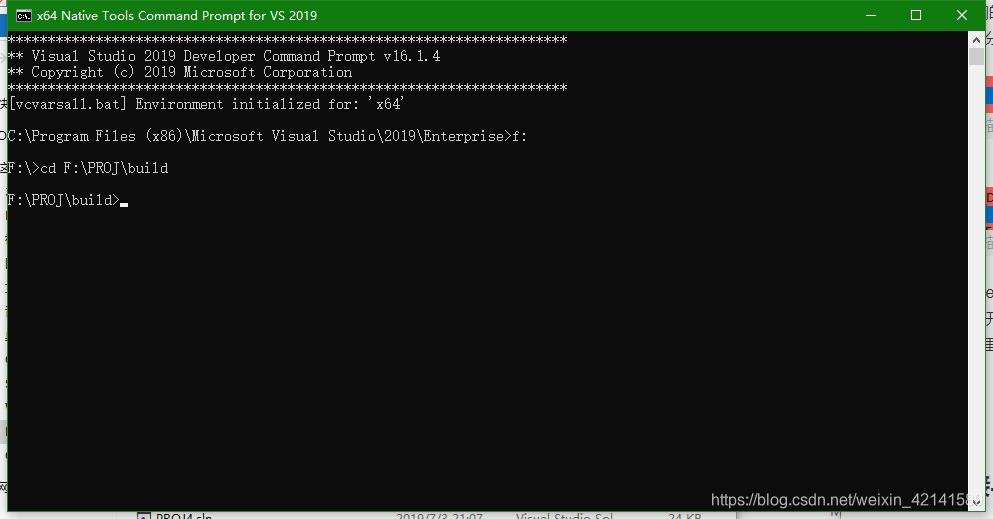

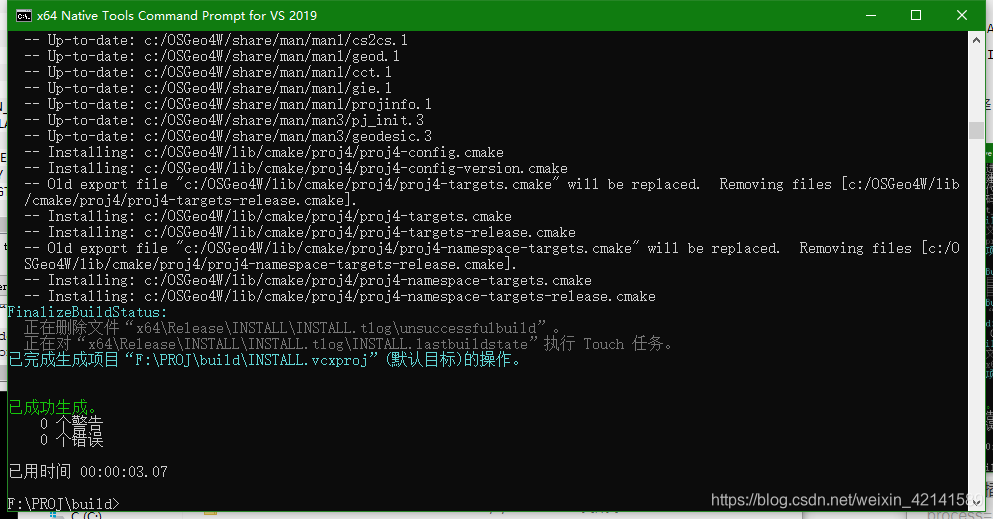

重新点击Configure，提示Configuring done。点击Generate，这时可以看到build文件夹里有PROJ4.sln。打开x64 Native Tools Command Prompt for VS 2019（一般在开始菜单安装VS2019的文件夹里就能看到），进入build文件夹，
然后输入命令

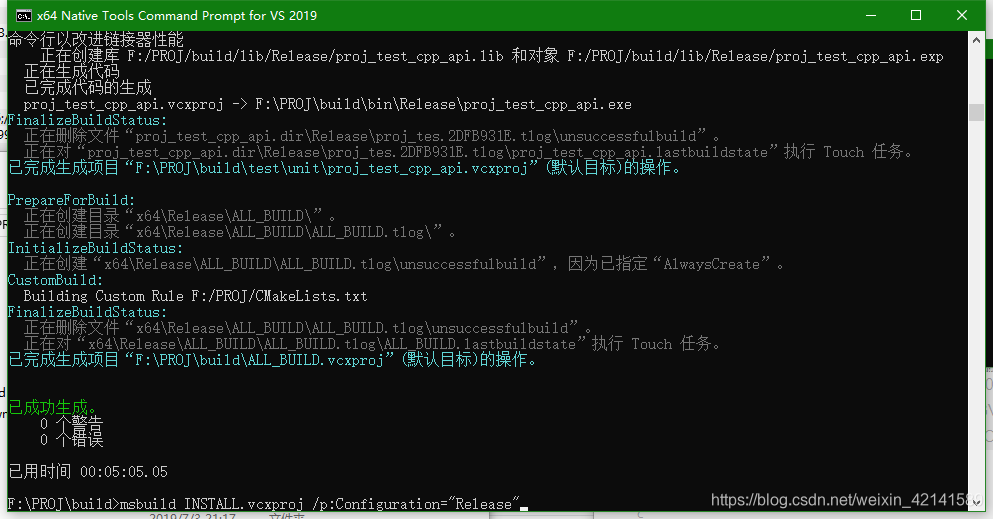

msbuild ALL_BUILD.vcxproj /p:Configuration="Release"
msbuild INSTALL.vcxproj /p:Configuration="Release"

开启编译（编译debug版是将引号里面的Release改为Debug）。

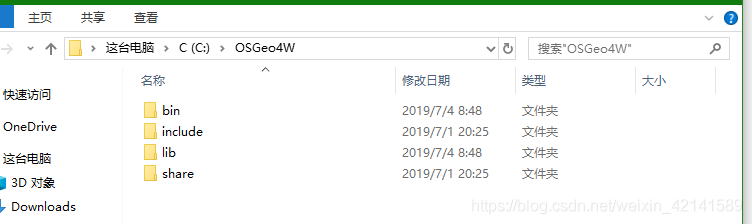

这时可以在设置的文件生成目录中找到生成的文件

bin中有各种*.exe文件、 include中放有头文件、 lib 中是静态库文件、share放有一些数据文件。到此PROJ编译完成。

3. 编译GDAL

解压
将下载好的GDAL3.0.0解压到GDAL文件夹内。
编译GDAL
首先简单了解一下nmake.opt文件中变量的意义(链接)：

项目	Value
MSVC_VER	编译器版本
WIN64	是否编译64位版本
GDAL_HOME	生成文件的目录
DLLBUILD	是否动态编译

进入库文件夹中，找到nmake.opt文件，用VS2019打开。

第41行左右，找到MSVC_VER=设置为1921(VS2019版本应该为1920及以上，视自己编译器而定)。
第57行左右找到GDAL_HOME =将生成文件的路径设置成你想要的位置，我这里设置成"F:\warmerda_release"。
第194行左右找到WIN64=YES，如果生成64位版本取消注释本行。
第218行左右找到DLLBUILD=设置为1启动动态编译、 0为静态编译。我这里进行静态编译设置DLLBUILD=0。
第238行左右，找到PROJ_INCLUDE PROJ_LIBRARY,分别设置成你刚才生成PROJ时的include和lib文件夹(其中PROJ_INCLUDE的-I后为地址），并将.lib的名称改对。
第509行左右，找到SQLITE_INC SQLITE_LIB,路径设置同上。
至此设置完成，保存文件。
打开x64 Native Tools Command Prompt for VS 2019进入库文件夹，输入命令：

nmake /f makefile.vc
nmake /f makefile.vc devinstall

debug版输入

nmake /f makefile.vc DEBUG=1
nmake /f makefile.vc devinstall

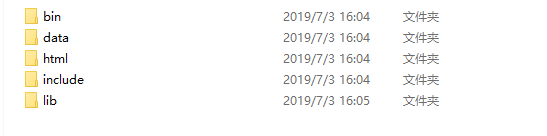

进行编译和安装，完毕后可以在生成文件夹找到5个文件夹
在这里插入图片描述
完成！

测试程序

下面几个程序来源于网络，可以作为测试程序验证库是否可用。
库的引用设置可以参考博客

#include "gdal_priv.h"
#include<iostream>
using namespace std;
int main()
{
	const char* pszFile;
	GDALAllRegister();
	pszFile = "F://2.jpg";
	GDALDataset *poDataset = (GDALDataset*)GDALOpen(pszFile, GA_ReadOnly);
	GDALRasterBand *poBand = poDataset->GetRasterBand(1);
	int xsize = poBand->GetXSize();
	int ysize = poBand->GetYSize();
	cout << xsize << endl;
	cout << ysize << endl;

	return 0;
}

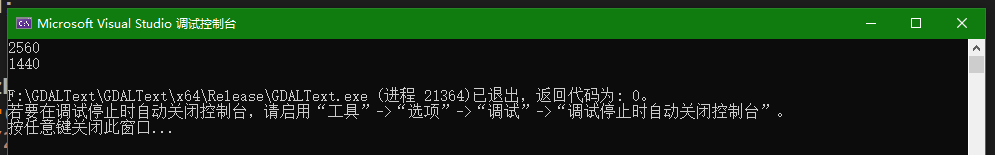

上述程序输出加载图片的行列数，具体数值由你加载的图片决定：
在这里插入图片描述

#include <iostream>
#include <iomanip>
#include "gdal_priv.h"

using std::cout;

/*
	@brief 计算图像行列号在给定坐标系下对应的地理坐标
	@param x                行号
	@param y                列号
	@param coords           返回的地理坐标
	@param transform        变换的六参数
*/
void toGeoCoord(int x, int y, double* coords, double* transform)
{
	coords[0] = transform[0] + x * transform[1] + y * transform[2];
	coords[1] = transform[3] + x * transform[4] + y * transform[5];
}

/*
	@brief 读取数据并输出元数据信息
	@param fileName 数据文件路径
	@return 数据读取失败返回1，读取成功返回0
*/
int readGeoRaster(const char* fileName)
{
	GDALAllRegister();  // 注册所有支持的数据格式驱动
	GDALDataset* dataset = static_cast<GDALDataset*>(GDALOpen(fileName, GA_ReadOnly));  // 以只读模式打开给定的数据文件
	if (!dataset)
	{
		cout << "影像读取失败：（" << fileName << "）！" << '\n';
		return EXIT_FAILURE;
	}

	int nSizeX = dataset->GetRasterXSize(); // 影像的宽度（像元数目）
	int nSizeY = dataset->GetRasterYSize(); // 影像的高度（像元数目）
	int nBandCount = dataset->GetRasterCount(); // 影像波段数

	cout << "图像大小：(" << nSizeX << ", " << nSizeY << ")\n";
	cout << "波段数：" << nBandCount << "\n";

	double adfGeoTransform[6];  //  存储图像的六参数信息
	dataset->GetGeoTransform(adfGeoTransform);  // 获取数据的六参数信息

	double adfULCoord[2];   // 图像左上角坐标
	double adfLRCoord[2];   // 图像右下角坐标
	// 获取左上角和右下角的地理坐标
	toGeoCoord(0, 0, adfULCoord, adfGeoTransform);
	toGeoCoord(nSizeX - 1, nSizeY - 1, adfLRCoord, adfGeoTransform);

	cout << std::fixed; // 对于double类型的数据可以使其正常输入，阻止默认的科学计数法输出，
	cout << "左上角坐标：(" << adfULCoord[0] << ", " << adfULCoord[1] << ")\n";
	cout << "右下角坐标：(" << adfLRCoord[0] << ", " << adfLRCoord[1] << ")\n";

	const char* pszProj = dataset->GetProjectionRef(); // 获得WKT形式的投影信息
	cout << "投影信息：" << pszProj << '\n';

	GDALClose(dataset); // 关闭数据集

	return EXIT_SUCCESS;
}

int main()
{
	const char* pszFileName = R"(E:\1_MASK.tif)";
	return readGeoRaster(pszFileName);
}

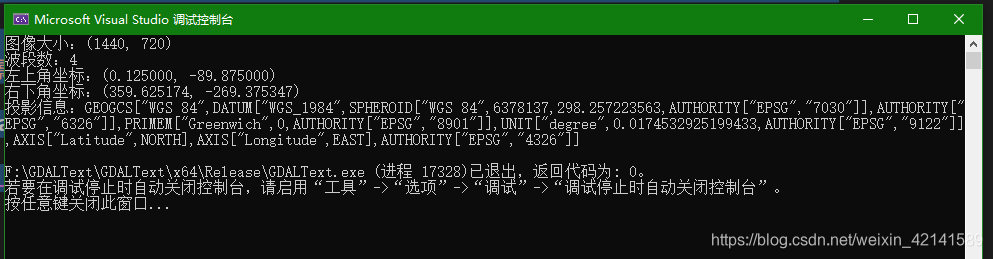

上述程序的结果为：
在这里插入图片描述
有可能提示ERROR：找不到pro.db。解决方法是设置一个环境变量PROJ_LIB,将其路径设定到你share文件夹下proj文件夹中，因为在那里面有pro.db文件。

#include "gdal_priv.h"
#include "cpl_conv.h" //for CPLMalloc()

// int main()
int main(int argc, char* argv[])
{
    //注册文件格式
    GDALAllRegister();

    const char* pszFile = "F:\\2.jpg";//"C:\\Test.img";  //1.jpg
    // const char* pszFile = argv[1];
    GDALDataset *poDataset;
    //使用只读方式打开图像
    poDataset = (GDALDataset*) GDALOpen( pszFile,GA_ReadOnly );
    if( poDataset == NULL )
    {
        printf( "File: %s不能打开！\n",pszFile);
        return 0;
    }

    //输出图像的格式信息
    printf( "Driver:%s/%s\n",
        poDataset->GetDriver()->GetDescription(),
        poDataset->GetDriver()->GetMetadataItem( GDAL_DMD_LONGNAME) );

    //输出图像的大小和波段个数
    printf( "Size is%dx%dx%d\n",
        poDataset->GetRasterXSize(),poDataset->GetRasterYSize(),
        poDataset->GetRasterCount());

    //输出图像的投影信息
    if( poDataset->GetProjectionRef() != NULL )
        printf( "Projectionis `%s'\n", poDataset->GetProjectionRef() );

    //输出图像的坐标和分辨率信息
    double adfGeoTransform[6];
    if( poDataset->GetGeoTransform( adfGeoTransform) == CE_None )
    {
        printf( "Origin =(%.6f,%.6f)\n",
            adfGeoTransform[0], adfGeoTransform[3]);

        printf( "PixelSize = (%.6f,%.6f)\n",
            adfGeoTransform[1], adfGeoTransform[5]);
    }

    GDALRasterBand *poBand;
    int            nBlockXSize, nBlockYSize;
    int            bGotMin, bGotMax;
    double         adfMinMax[2];

    //读取第一个波段
    poBand = poDataset->GetRasterBand( 1 );

    //获取图像的块大小并输出
    poBand->GetBlockSize(&nBlockXSize, &nBlockYSize );
    printf( "Block=%dx%dType=%s, ColorInterp=%s\n",
        nBlockXSize, nBlockYSize,
        GDALGetDataTypeName(poBand->GetRasterDataType()),
        GDALGetColorInterpretationName(
        poBand->GetColorInterpretation()));

    //获取该波段的最大值最小值，如果获取失败，则进行统计
    adfMinMax[0] = poBand->GetMinimum( &bGotMin);
    adfMinMax[1] = poBand->GetMaximum( &bGotMax);

    if( ! (bGotMin&& bGotMax) )
        GDALComputeRasterMinMax((GDALRasterBandH)poBand, TRUE, adfMinMax);

    printf( "Min=%.3fd,Max=%.3f\n", adfMinMax[0], adfMinMax[1] );

    //输出图像的金字塔信息
    if( poBand->GetOverviewCount() > 0 )
        printf( "Band has%d overviews.\n", poBand->GetOverviewCount() );

    //输出图像的颜色表信息
    if( poBand->GetColorTable() != NULL)
        printf( "Band hasa color table with %d entries.\n",
        poBand->GetColorTable()->GetColorEntryCount() );

    float *pafScanline;
    int   nXSize = poBand->GetXSize();

    //读取图像的第一行数据
    pafScanline = (float*) CPLMalloc(sizeof(float)*nXSize);
    poBand->RasterIO(GF_Read, 0, 0, nXSize,1,
        pafScanline, nXSize,1, GDT_Float32, 0, 0 );

    CPLFree(pafScanline);
//关闭文件
GDALClose((GDALDatasetH)poDataset);
}

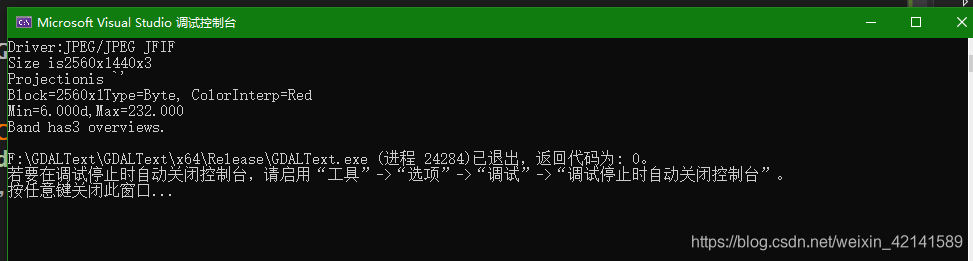

上述程序的输出结果为(具体信息由加载图片决定)
在这里插入图片描述

#include "ogrsf_frmts.h"
int main()
{
	GDALAllRegister();
	GDALDataset* poDS;
	poDS = (GDALDataset*)GDALOpenEx("F:\\point.shp", GDAL_OF_VECTOR, NULL, NULL, NULL);
	if (poDS == NULL)
	{
		printf("Open failed.\n");
		exit(1);
	}

	OGRLayer* poLayer;
	poLayer = poDS->GetLayerByName("point");

	//中间读取Feature、FeatureDefn和Geometry等接口没有任何变化

	//关闭数据
	GDALClose(poDS);
}

上述程序不报Open failed，基本就为成功。
