第一部分：库功能介绍

VoxelMorph 是一个专为 医学图像配准（Medical Image Registration）设计的开源深度学习库，由 MIT 和哈佛等机构开发，以 无监督、快速、端到端 的配准能力著称。除了你已了解的 Unet、SpatialTransformer 和位移场预测外，它还包含一系列关键功能和模块，支撑从 2D/3D 刚性到非刚性、仿射到微分同胚（diffeomorphic）等多种配准任务。

以下是 VoxelMorph 库的核心功能分类详解：

🔹 一、核心网络架构

1. `vxm.networks.VxmDense`

最常用的完整配准模型，封装了 U-Net + SpatialTransformer。
自动处理输入拼接、位移场生成、图像形变全过程。
支持 2D/3D，可选是否启用微分同胚积分（int_steps）。

model = vxm.networks.VxmDense(
    inshape=(160, 192, 224),
    nb_unet_features=[[16,32,32,32], [32,32,32,32,32,16]],
    int_steps=7,        # 启用微分同胚（smooth, invertible）
    int_downsize=2      # 积分在低分辨率进行以加速
)

2. `vxm.networks.Unet`

如前所述，用于提取特征并回归形变场的基础编码器-解码器。

3. `vxm.networks.Transform`

仅包含 SpatialTransformer 的轻量模型，用于已有位移场的形变应用。

🔹 二、形变场后处理与高级变换

1. 微分同胚配准（Diffeomorphic Registration）

通过 Scaling and Squaring 方法将初始速度场积分成平滑、可逆的形变。
保证拓扑保持（无折叠、撕裂），对医学分析至关重要。

由 vxm.layers.VecInt（向量场积分层）实现：

flow = unet(input)                     # 初始速度场
diff_flow = vxm.layers.VecInt(int_steps=7)(flow)  # 微分同胚形变场

2. 多尺度配准（Multi-resolution）

支持在不同分辨率下级联配准（coarse-to-fine），提升大形变鲁棒性。
可通过构建多级 VxmDense 模型实现。

🔹 三、损失函数（Loss Functions）

VoxelMorph 提供多种无监督损失函数，无需 ground truth 形变场：

损失类型	类名	作用
相似性损失	`vxm.losses.NCC`	归一化互相关，衡量两图结构相似性（对 MRI 强度不敏感）
	`vxm.losses.MSE`	均方误差（适用于强度一致的图像）
	`vxm.losses.Dice`	用于分割图配准
正则化损失	`vxm.losses.Grad('l2')`	惩罚位移场梯度，鼓励平滑形变
	`vxm.losses.BendingEnergy`	更强的平滑约束（二阶梯度）

✅ 典型损失组合：loss = NCC(warped, fixed) + λ * Grad(flow)

🔹 四、实用工具与辅助模块

1. 图像预处理/后处理

vxm.utils 提供：
- read_file, save_file：读写 NIfTI 等医学图像格式
- volshow：3D 体绘制可视化
- transform：应用已有形变场到新图像

2. 形变场操作

vxm.utils.jacobian_determinant(flow)：计算雅可比行列式，评估形变局部体积变化（判断是否折叠）
vxm.utils.compose：组合多个形变场

3. 数据增强

支持随机仿射变换、噪声注入等，用于训练鲁棒性提升。

🔹 五、支持的任务类型

配准类型	是否支持	说明
2D / 3D	✅	自动适配输入维度
单模态 / 多模态	✅	通过 NCC 或 MI（互信息）损失支持
无监督	✅	默认模式，无需标注
弱监督	✅	可结合少量 landmark 或 segmentation 监督
对称配准	✅	同时 warp A→B 和 B→A，提升一致性
群体模板构建（Template Construction）	✅	迭代优化平均模板 + 形变场

🔹 六、部署与集成

TensorFlow/Keras 原生：模型可直接 .save() 为 SavedModel 或 HDF5。
ONNX 支持（社区扩展）：便于部署到生产环境。
与 ITK、SimpleITK 互操作：可通过 vxm.utils 转换数据格式。

🔹 七、典型应用场景

跨时间点脑 MRI 对齐（如阿尔茨海默病研究）
多模态融合（T1 + T2 MRI，MRI + PET）
术中图像与术前计划配准
构建人群平均脑模板（如 MNI space）
动态器官跟踪（心脏、肺部呼吸运动建模）

✅ 总结：VoxelMorph 的核心优势

特性	说明
无监督	无需昂贵的形变标注
速度快	GPU 上 3D 配准 < 1 秒（传统方法需分钟级）
端到端可微	支持联合优化
拓扑保持	微分同胚选项确保解剖合理性
开箱即用	提供预训练模型、示例脚本、Jupyter Notebook
活跃社区	GitHub 超 3k stars，持续更新

🌐 官方 GitHub：https://github.com/voxelmorph/voxelmorph
📚 论文：VoxelMorph: A Learning Framework for Deformable Medical Image Registration (IEEE TMI 2019)

如果你从事医学图像分析、计算解剖学或 AI for Healthcare，VoxelMorph 几乎是非刚性配准的首选工具库。

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

第二部分：warped = spatial_transformer([moving, flow])函数功能和作用

warped = spatial_transformer([moving, flow]) 这行代码的功能是根据给定的位移场（displacement field）对源图像进行空间变换（warping），生成形变后的图像。具体来说，它实现了以下步骤：

1. 输入参数

moving: 这是一个张量，表示需要被形变的源图像（moving image）。其形状通常是 (batch_size, height, width, channels) 或者在3D情况下为 (batch_size, depth, height, width, channels)。
flow: 这是另一个张量，表示位移场（displacement field），用于指示每个像素点需要移动的方向和距离。其形状与图像的空间维度相匹配，但通道数等于空间维度的数量（2D图像为2，3D图像为3），即 (batch_size, height, width, 2) 对于2D情况。

2. SpatialTransformer 层的作用

spatial_transformer 是一个基于 Keras 的自定义层，通常由 VoxelMorph 库提供。它的主要职责是：

接收两个输入：一个是待变形的图像（moving），另一个是指定位移信息的位移场（flow）。
执行可微分的空间变换：利用位移场中的信息来计算每个像素的新位置，并使用插值方法（如双线性插值）从原图中获取相应的像素值，从而生成新的、经过形变的图像。

3. 输出结果

warped: 这个变量存储了经过形变后的图像。它的形状与原始的 moving 图像相同，但是内容已经被按照 flow 中指定的方式重新排列了。

4. 应用场景

在医学图像配准任务中，这个过程通常用来将一张图像（称为“moving”或“浮动”图像）对齐到另一张参考图像（称为“fixed”或“目标”图像）。通过训练神经网络预测出合适的位移场，然后应用这个位移场来调整 moving 图像的位置，使得两张图像尽可能相似。这一步骤对于后续的任务非常重要，比如病变区域的对比分析等。

示例代码片段

# 假设我们已经有了 moving_image 和 displacement_field
moving_image = ... # shape: (batch, height, width, channels)
displacement_field = ... # shape: (batch, height, width, 2)

# 创建 SpatialTransformer 层实例
spatial_transformer = vxm.layers.SpatialTransformer(name='transformer')

# 应用空间变换
warped_image = spatial_transformer([moving_image, displacement_field])

# 此时 warped_image 包含了经过形变后的图像数据

总之，warped = spatial_transformer([moving, flow]) 实现了一个关键步骤，即将一个位移场应用于特定的源图像上，以产生一个新的图像，该图像已经根据位移场进行了适当的空间变换。这是实现图像配准的核心操作之一。

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

第三部分：为什么spatial_transformer 可微

SpatialTransformer（特别是 VoxelMorph 中的实现）之所以保持可微分（differentiable），根本原因在于：

它所依赖的核心操作——插值（如双线性/三线性插值）——是关于输入坐标和源图像值的光滑、连续、可导函数。

下面从数学原理、计算图构建和深度学习框架支持三个层面详细解释。

🔹 一、核心思想：形变 = 坐标变换 + 插值采样

SpatialTransformer 的任务是：

给定一个位移场 ( u(x) )，将源图像 ( M ) 在每个目标位置 ( x ) 处的值定义为：
[ W(x) = M(x + u(x)) ]

但问题在于：

( x + u(x) ) 通常是非整数坐标（如 (10.37, 25.82)）
图像 ( M ) 只在整数格点上有定义

✅ 解决方案：用插值从邻近像素估计非格点处的值。

而插值公式本身是可导的 → 整个 W(x) 对 M 和 u(x) 都可导。

🔹 二、以 2D 双线性插值为例：显式写出可导公式

设目标采样点为： $[ p = (x, y) = (i + u_x, j + u_y) ]$

令：

$( x_0 = \lfloor x \rfloor,\quad x_1 = x_0 + 1 ) ( y_0 = \lfloor y \rfloor,\quad y_1 = y_0 + 1 ) ( \alpha = x - x_0 \in [0,1),\quad \beta = y - y_0 \in [0,1) )$

则双线性插值结果为： $[ \begin{aligned} W(i,j) &= (1-\alpha)(1-\beta) \cdot M(x_0, y_0) \ &+ \alpha(1-\beta) \cdot M(x_1, y_0) \ &+ (1-\alpha)\beta \cdot M(x_0, y_1) \ &+ \alpha\beta \cdot M(x_1, y_1) \end{aligned} ]$

✅ 为什么可导？

对源图像 ( M ) 可导：( W ) 是 $M(x_0,y_0), M(x_1,y_0), \dots$ 的线性组合 → 梯度直接是权重： $\frac{\partial W}{\partial M(x_0,y_0)} = (1-\alpha)(1-\beta)$
对位移场 ( u )（即对 ( $\alpha, \beta$ )）可导：
权重 ( $(1-\alpha)(1-\beta)$ ) 等是 ( $\alpha, \beta$ ) 的多项式函数 → 光滑可导 $\frac{\partial W}{\partial \alpha} = -(1-\beta)M(x_0,y_0) + (1-\beta)M(x_1,y_0) - \beta M(x_0,y_1) + \beta M(x_1,y_1)$ 而 $\alpha = x - \lfloor x \rfloor = (i + u_x) - \lfloor i + u_x \rfloor$ ，在非整数点处 ( $\frac{\partial \alpha}{\partial u_x} = 1$ )（几乎处处成立）。

📌 关键：虽然 floor 函数在整数点不可导，但这些点测度为零，在随机梯度下降中几乎不会遇到，实践中视为“处处可导”。

🔹 三、TensorFlow / PyTorch 如何实现自动微分？

SpatialTransformer 在底层通常通过以下方式实现（以 TensorFlow 为例）：

# 伪代码示意
def call(self, inputs):
    source, flow = inputs
    # 1. 构建目标网格 (i, j)
    grid = meshgrid_like(source)
    # 2. 计算采样坐标: sample_pos = grid + flow
    sample_pos = grid + flow
    # 3. 使用 tf.image.resize 或自定义 CUDA kernel 进行双线性采样
    warped = bilinear_sampler(source, sample_pos)
    return warped

其中 bilinear_sampler 是一个由基本可导操作构成的函数：

加法（grid + flow）
乘法、减法（计算权重）
张量索引与加权求和

✅ TensorFlow 的 Autodiff（自动微分）引擎会自动追踪这些操作，构建完整的计算图，并在反向传播时正确计算：

$( \frac{\partial \mathcal{L}}{\partial \text{flow}} ) ( \frac{\partial \mathcal{L}}{\partial \text{source}} )$

🔹 四、对比：为什么传统图像重采样不可微？

方法	是否可微	原因
最近邻插值（Nearest Neighbor）	❌ 否	使用 `argmin` 或 `round`，梯度为 0 或未定义
OpenCV `remap`	❌ 否	C++ 实现，无梯度注册到 TF/PyTorch
双线性插值（TF/PyTorch 实现）	✅ 是	由基本可导运算组成，支持 Autodiff

✅ SpatialTransformer 的核心价值：用可微操作替代了传统不可微的图像 warping。

🔹 五、可视化理解：梯度如何流动？

假设损失函数为： [ \mathcal{L} = | W - F |_2^2 ] 其中 ( F ) 是固定图像。

反向传播路径：

Loss L
  ↑ (∂L/∂W)
Warped Image W = ST(moving, flow)
  ↑ (∂W/∂flow, ∂W/∂moving)
flow ← U-Net ← input
moving ← input

梯度 ( \frac{\partial \mathcal{L}}{\partial \text{flow}} ) 会告诉 U-Net：“你的位移场哪里预测错了”
梯度 ( \frac{\partial \mathcal{L}}{\partial \text{moving}} ) 在训练生成模型时也有用（如 CycleMorph）

✅ 总结：为什么 SpatialTransformer 可微？

原因	说明
1. 数学基础	双线性/三线性插值是光滑的解析函数，几乎处处可导
2. 操作原子性	实现仅使用加、乘、索引、求和等可导基本操作
3. 框架支持	TensorFlow/PyTorch 的 Autodiff 能自动处理这些操作
4. 工程实现	VoxelMorph 的 `SpatialTransformer` 显式构建在可微 ops 之上

💡 正是这种可微分性，使得 VoxelMorph 能在完全无监督（无需真实形变标签）的情况下，仅通过 warped ≈ fixed 的相似性损失，端到端地训练出高质量的配准模型。

这不仅是工程技巧，更是将几何变换融入深度学习范式的理论突破。

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

第四部分：解释公式W(x)=M(x+u(x))，为何插值公式本身可导

我们来深入解释公式：[ W(x) = M(x + u(x)) ]

以及为什么 插值公式本身是可导的，从而使得 ( W(x) ) 对源图像 ( M ) 和位移场 ( u(x) ) 都可导。这是理解可微分图像配准（如 VoxelMorph）的核心。

🔹 一、公式含义：( W(x) = M(x + u(x)) )

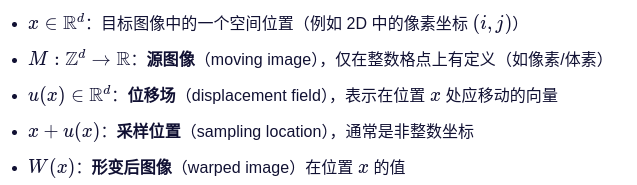

📌 符号说明：

🎯 直观理解：

“要把目标图像在 ( x ) 处的像素值设为：源图像在 ( x + u(x) ) 处的值。”

这相当于反向映射（inverse warping）：

不是“把源图像的点推到新位置”，
而是“在目标位置 ( x )，回溯到源图像中找应该取哪个值”。

✅ 这种方式避免了空洞（holes）问题，是标准做法。

🔹 二、核心挑战：( M ) 只在整数格点有定义！

问题在于：

( x ) 是整数（如 ( x = (10, 20) )）
但 ( x + u(x) ) 通常是非整数（如 ( (10.37, 19.82) )）
而 ( M ) 只在整数坐标（如 ( (10,19), (11,20) ) 等）有值

→ 不能直接计算 ( M(x + u(x)) )！

✅ 解决方案：插值（Interpolation）

用邻近的已知像素值，估计非格点处的函数值。

最常用的是：

2D：双线性插值（bilinear interpolation）
3D：三线性插值（trilinear interpolation）

🔹 三、插值公式为何可导？以 2D 双线性为例

设采样点为： $[ p = (x_s, y_s) = x + u(x) = (i + u_x, j + u_y) ]$

令：

$( x_0 = \lfloor x_s \rfloor,\quad x_1 = x_0 + 1 )$
$( y_0 = \lfloor y_s \rfloor,\quad y_1 = y_0 + 1 )$
$( \alpha = x_s - x_0 \in [0,1),\quad \beta = y_s - y_0 \in [0,1) )$

则双线性插值给出： $W(i,j) =(1−α)(1−β)⋅M(x0,y0) +α(1−β)⋅M(x1,y0)+(1−α)β⋅M(x0,y1) +αβ⋅M(x1 ,y1) $ (1)

✅ 为什么这个公式是可导的？

1. 对 ( M ) 可导（即对源图像像素值）

公式 (1) 是 $M(x 0 ,y 0 ),M(x 1 ,y 0 ),…$ 的线性组合
所以偏导数就是对应的权重： $[ \frac{\partial W}{\partial M(x_0, y_0)} = (1-\alpha)(1-\beta) ]$ 其他类似。
结论：( W ) 对 ( M ) 是线性且可导的。

2. 对 ( u(x) ) 可导（即对位移场）

注意： $( \alpha = x_s - x_0 = (i + u_x) - \lfloor i + u_x \rfloor )$
在 $( i + u_x \notin \mathbb{Z} )$ 时（几乎总是成立），有： $[ \frac{\partial \alpha}{\partial u_x} = 1,\quad \frac{\partial \beta}{\partial u_y} = 1 ]$
而权重如 $(1−α)(1−β)$ 是 α,β 的多项式函数 → 光滑可导
因此，通过链式法则： $[ \frac{\partial W}{\partial u_x} = \frac{\partial W}{\partial \alpha} \cdot \frac{\partial \alpha}{\partial u_x} = \frac{\partial W}{\partial \alpha} ]$ 而 $( \frac{\partial W}{\partial \alpha} )$ 可从公式 (1) 直接求出（见下文）。

📐 计算示例：

$[ \frac{\partial W}{\partial \alpha} = -(1-\beta) M(x_0,y_0) + (1-\beta) M(x_1,y_0) \beta M(x_0,y_1) + \beta M(x_1,y_1) ]$

这是一个确定的、连续的表达式，只要 M 有定义就存在。

⚠️ 唯一不可导的点是当 ( x_s ) 或 ( y_s ) 恰好为整数（此时 floor 函数不连续）。
但在连续分布下，这种点的概率为 0，在随机梯度下降中可忽略，实践中视为“处处可导”。

🔹 四、推广到一般情况

3D 三线性插值：类似，只是有 8 个邻点，权重是 ( $(1-\alpha)(1-\beta)(1-\gamma)$ ) 等形式 → 仍是多项式 → 可导。
高阶插值（如 bicubic）：虽然更复杂，但只要使用光滑基函数（如 cubic spline），依然可导。
深度学习框架（TF/PyTorch）：将插值实现为一系列基本可导操作（加、乘、索引、sum），Autodiff 自动处理梯度。

🔹 五、为什么“整个 ( W(x) ) 对 ( M ) 和 ( u(x) ) 都可导”很重要？

因为这使得我们可以构建端到端可训练的配准模型：

# 伪代码
flow = unet(fixed, moving)                # flow = u(x)，可训练
warped = spatial_transformer([moving, flow])  # W(x) = M(x + u(x))
loss = similarity_loss(warped, fixed)     # 比如 NCC 或 MSE

反向传播时：

梯度 $( \frac{\partial \text{loss}}{\partial \text{flow}} )$ → 更新 U-Net
梯度 $( \frac{\partial \text{loss}}{\partial \text{moving}} )$ → （如果需要）更新输入或生成器

✅ 没有可微分的 ( W(x) )，就无法训练！

✅ 总结

关键点	说明
公式 ( W(x) = M(x + u(x)) )	定义了形变图像：在 ( x ) 处取源图像在 ( x + u(x) ) 处的值
插值的必要性	因为 ( x + u(x) ) 非整数，需用邻近像素估计
插值可导的原因	权重是坐标的多项式函数，输出是像素值的线性组合 → 整体光滑可导
对 ( M ) 可导	因为是线性加权和
对 ( u(x) ) 可导	因为权重关于位移连续可微（几乎处处成立）
工程意义	使无监督图像配准成为可能，支持端到端训练

💡 正是这种数学上的光滑性 + 框架的自动微分支持，让 SpatialTransformer 成为现代可微分图像配准的基石。

---------------------------------------------------------------------------------------------------------------------------------

第五部分：何为反向映射（inverse warping），与源图像的点推到新位置的方式的差别

这是一个非常深刻且关键的问题！“反向映射”（inverse warping） 与 “前向映射”（forward warping） 在图像形变中看似等价，但在数值实现、结果质量和可微分性上存在根本差异。下面我们从原理、问题和实践三个层面详细解释。

🔹 一、两种映射方式的定义

✅ 1. 前向映射（Forward Warping）

思想：把源图像中的每个像素 “推”到目标位置。
公式： $[ \text{For each } x \in \text{source domain},\quad y = x + u(x) \Rightarrow W(y) = M(x) ]$
即：源点 (x) 移动到 (y)，目标图像在 (y) 处的值设为 (M(x))。

✅ 2. 反向映射（Inverse Warping）← VoxelMorph 使用的方式

思想：对目标图像中的每个位置，回溯到源图像中找应该取哪个值。
公式： $[ \text{For each } y \in \text{target domain},\quad W(y) = M(y - v(y)) = M(x) ]$ 其中 (v(y)) 是从目标到源的位移（通常令 (v(y) = -u(x))，在小形变下近似）。

更常见的是直接写成： [ W(x) = M(x + u(x)) ] 这里的 (x) 是目标网格上的整数坐标，(x + u(x)) 是源图像中的采样位置。

📌 注意：虽然符号略有不同，但核心是——遍历目标网格，从源图像采样。

🔹 二、为什么前向映射（“推像素”）在数值上不等价？三大致命问题

❌ 问题 1：空洞（Holes / Gaps）

源图像的像素被“推”到目标位置后，某些目标位置可能没有被任何源像素覆盖。
尤其当形变非均匀时（如局部压缩/拉伸），会出现大片未定义区域。

✅ 反向映射天然避免此问题：每个目标像素都强制赋值（通过插值）。

❌ 问题 2：重叠（Overwrites / Collisions）

多个源像素可能被“推”到同一个目标位置。
那么该位置该取谁的值？取平均？最大值？这会引入人为伪影，且不可微。

✅ 反向映射无此问题：每个目标位置独立采样，互不影响。

❌ 问题 3：不可微分 & 非结构化输出

前向映射的结果是一个稀疏、非规则的点集，难以表示为标准张量。
要填满空洞还需额外后处理（如泊松重建），而这些操作往往不可导。
无法直接接入深度学习训练流程。

✅ 反向映射输出是规则网格上的稠密张量，天然兼容 CNN 和自动微分。

🔹 三、直观示例（2D 图像）

假设有一个 3×3 的源图像：

M = [[A, B, C],
     [D, E, F],
     [G, H, I]]

➤ 前向映射（错误方式）：

把 E 推到 (1.7, 1.8)，把 F 推到 (1.7, 1.8) → 冲突！
把 A 推到 (0.2, 0.3)，但 (0,0), (0,1), (1,0) 等位置没人覆盖 → 空洞！

最终目标图像可能是：

W = [[?,  ?,  ?],
     [?,  X,  ?],   ← 只有少数位置有值
     [?,  ?,  ?]]

➤ 反向映射（正确方式）：

对目标位置 (0,0)：采样源图像 (0 + u₀₀) ≈ (0.1, 0.2) → 插值得到值
对 (0,1)：采样 (0.9, 1.1) → 插值得到值
……每个位置都有定义！

结果：

W = [[w00, w01, w02],
     [w10, w11, w12],
     [w20, w21, w22]]  ← 完整、稠密、平滑

🔹 四、数学视角：函数 vs 映射

图像本质是一个函数：( $M: \mathbb{Z}^2 \to \mathbb{R}$ )
形变的目标是定义一个新函数 ( W )，使得 ( $W(y) \approx M(\phi^{-1}(y))$ )，其中 ( $\phi$ ) 是空间变换。
反向映射直接构造了这个函数在规则网格上的采样。
前向映射只是给出了函数的一些离散样本点，无法完整定义 (W)。

📌 在连续域中两者等价，但在离散数值实现中，反向映射是唯一稳定、完整、可微的方式。

🔹 五、计算机视觉中的通用实践

所有现代可微分渲染/形变库都使用反向映射：
- VoxelMorph (SpatialTransformer)
- PyTorch: torch.nn.functional.grid_sample
- TensorFlow: tf.contrib.resampler 或自定义 bilinear sampler
- OpenCV 的 remap 函数也要求提供目标到源的映射（即反向）

✅ 这不是偶然，而是经过几十年实践验证的最佳方案。

✅ 总结：为什么必须用反向映射？

特性	前向映射（推像素）	反向映射（采样）
空洞	❌ 严重	✅ 无
重叠	❌ 冲突	✅ 无
输出结构	稀疏、不规则	稠密、规则张量
可微分性	❌ 难以实现	✅ 天然支持
插值支持	❌ 不适用	✅ 双线性/三线性
深度学习友好	❌ 否	✅ 是
