如何部署北斗短报文发送端和接收端

完整资料下载链接: https://pan.baidu.com/s/1npe3_RNuHKFYFYAXYMQJmw 提取码: 9m47

北斗短报文设备都是双向的，既可以发也可以收。
这里说的发送端，主要是指长期发送定位信息或者有用数据的北斗短报文设备，一般固定在动物、船载、车载、森林、油田等地方。用户给设备供电，设备就会自动定时发送数据。
接收端一般是指固定在用户的楼顶或者开阔地带，用于接收信息并把信息存储到服务器。

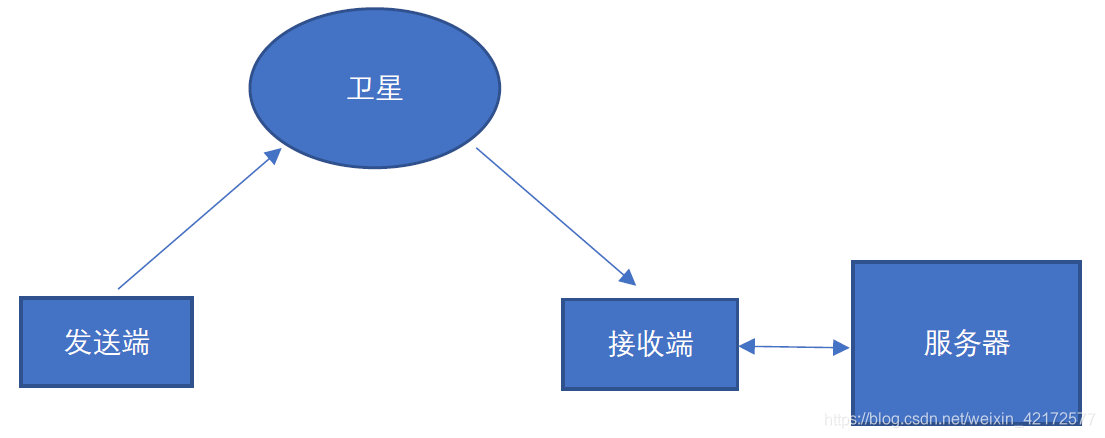

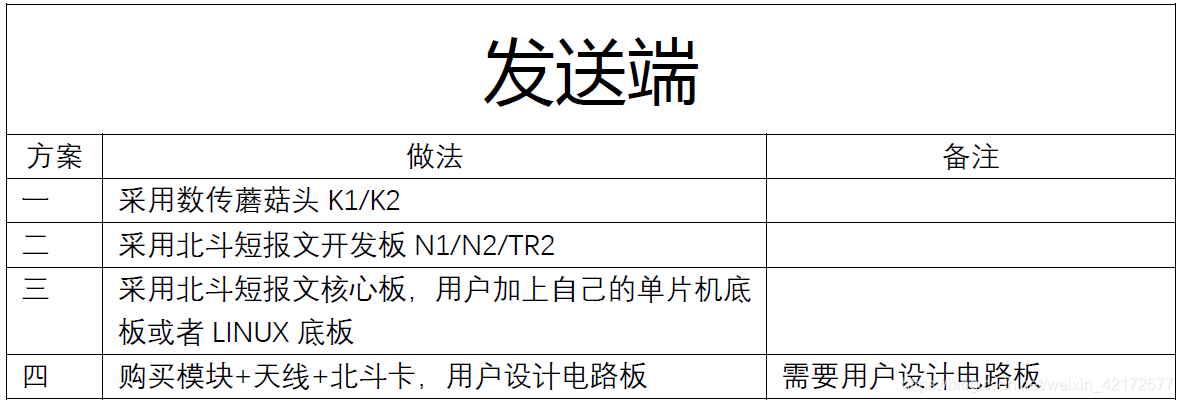

一、发送端

二、接收端
接收端设备数量取决于用户需求，最简单的只需要1台数传蘑菇头用于接收数据即可。而一些专门做北斗短报文运营商的企业，则会有几十台设备用于收发。

三、服务器端
服务器端一般由下面组成：

（一）电源模块
作用是为单卡机、多卡机提供电源

（二）多串口服务器

（三）UPS电源
作用是避免断电或者电压不稳。

（四）空调
作用是降温和提供对流风，尤其是在夏季。

部署系统时把服务器主机、多串口服务器、UPS放置在带空调的房间，保持适宜的温度和气流即可。
（五）单卡机


（六）多卡机

（七）指挥机

（八）部署方案
1、北斗短报文设备安装位置
推荐选择离机房比较近且空旷的位置，如机房楼顶位置。
2、线缆布线方式
推荐使用塑料管道穿线方式。

室外部分线缆通过塑料管道走线，管道进入室内时朝室内一侧管道向上倾斜，避免积水渗入室内，同时室外管道在进入室内的位置适当开个口，用于放掉渗入管内的水分。
3、安装方式
推荐采用支架固定式安装。以下按照架设16台北斗多卡设备的安装为例，介绍施工方案。
A、制作一个1.5米X1.5米的角铁架，直角交叉位置与其他位置间距为0.5米（可根据环境条件调整间隔，但推荐间隔不小于0.5米）


B、在交叉位置分别电焊上钢管（管子直径为43mm左右），管子长度根据外墙高度做调整。如周围有围墙的话，建议高度在安装后北斗头高度超过外墙高度（如图红线所示）


C、在角铁架四周围住一个2米*2米的木板，居中放置角铁架，倒上水泥、待干后，拆掉木板。以便固定住角铁架的安放位置。


D、配合U型锁，将设备固定在钢管上。设备固定安装后，建议对于每个设备套个塑料袋。
