简介：ESP8266-01作为一款流行的Wi-Fi模块，广泛应用于物联网设备中。本文档详细介绍了该模块的三种工作模式：Station模式、Access Point模式、SoftAP+Station模式，并提供了专门的调试工具和详细的工作模式.pdf文档，以帮助开发者更好地理解和利用ESP8266-01进行物联网项目的开发和调试。 ESP8266-01的3种工作模式文档及工具.zip

1. ESP8266-01功能与应用概述

ESP8266-01作为一款广泛使用的Wi-Fi模块，拥有小巧的体积以及强大的功能。它不仅支持Station（客户端）模式，还可以配置为Access Point（接入点）模式，甚至能实现SoftAP和Station模式的双重功能。本章将从ESP8266-01的基本功能讲起，然后探讨其在各种应用中的表现和优势。

1.1 ESP8266-01的功能特性

ESP8266-01内置了完整的TCP/IP协议栈，提供了串行通信接口，可以轻松地将各种微控制器连接到Wi-Fi网络中。它支持802.11 b/g/n协议，并具备自动负载均衡和漫游处理能力，这意味着即便在网络信号不佳的情况下，ESP8266-01也能保持稳定的连接。

1.2 ESP8266-01的应用领域

由于ESP8266-01模块的高集成度和易用性，它在物联网(IoT)项目中扮演了重要角色。无论是远程数据监测，还是智能家居系统的构建，ESP8266-01都能提供灵活的解决方案。其多样化的功能使开发者能够根据项目需求快速搭建出无线通信系统。

2. Station模式介绍及应用场景

2.1 Station模式基础

2.1.1 模式的定义与特点

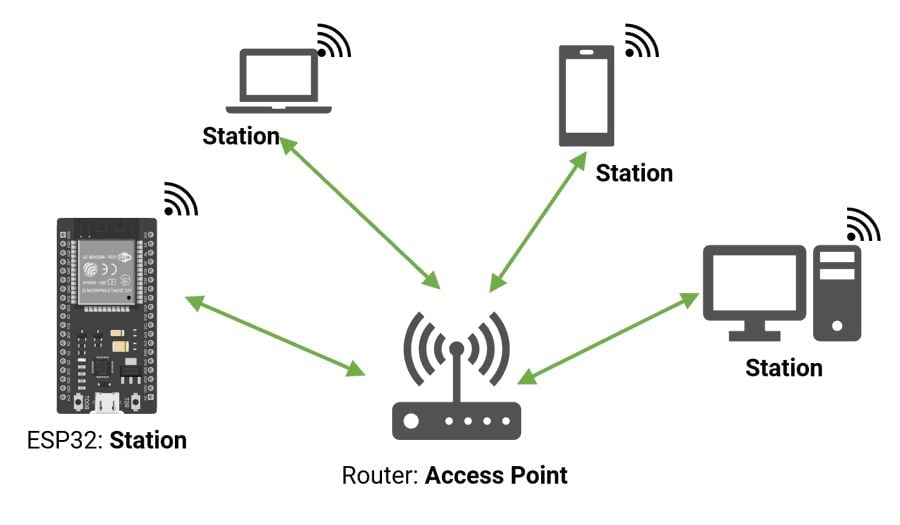

Station模式是ESP8266-01模块的一种工作模式，它允许该模块作为一个无线客户端连接到现有的Wi-Fi网络。在Station模式下，ESP8266-01充当着一个普通无线网络设备的角色，能够搜索并连接到一个可用的Wi-Fi接入点（AP）。与传统的无线网络适配器不同的是，ESP8266-01可以进行软件编程，从而实现更为复杂和定制化的无线通信功能。

ESP8266-01在Station模式下的主要特点如下： - 连接性 ：能够连接到任何可用的Wi-Fi网络，只要该网络广播了SSID。 - 可编程性 ：通过AT指令或者固件编程，ESP8266-01可以实现对连接过程的控制，包括自动扫描、连接、断开等功能。 - 低功耗 ：对于需要电池供电的物联网设备，Station模式提供了相对低功耗的运行方式。

2.1.2 模式下的硬件连接与配置

要将ESP8266-01模块置于Station模式，需要进行以下硬件连接和软件配置步骤：

硬件连接 ： 1. 确保ESP8266-01的VCC引脚连接到3.3V电源。 2. 将GND引脚接地。 3. 使用TX和RX引脚将ESP8266-01连接到一个串口通信模块或者计算机的串口。

软件配置 ： 1. 通过串口通信发送AT指令集中的“AT+RST”指令重置模块。 2. 发送“AT+CWMODE=1”设置ESP8266-01为Station模式。 3. 使用“AT+CWJAP”指令连接到指定的Wi-Fi网络。

硬件连接完成后，ESP8266-01将作为一个客户端设备，通过网络发送或接收数据。请注意，ESP8266-01在连接过程中将自动关闭串口通信，直到连接成功后，才能继续通过串口发送AT指令。

2.2 Station模式的软件配置

2.2.1 配置流程与关键步骤

在Station模式下配置ESP8266-01的基本流程如下：

启动模块 ：确保ESP8266-01通电，并通过串口与PC连接。
发送AT指令 ：通过串口向ESP8266-01发送AT指令进行配置。
设置网络模式 ：发送 AT+CWMODE=1 以设置为Station模式。
连接到Wi-Fi网络 ：使用 AT+CWJAP="SSID","password" 指令连接到目标Wi-Fi网络，其中"SSID"和"password"需要替换成实际网络的SSID名称和密码。
验证连接 ：可以通过发送 AT+CWJAP? 指令检查当前连接的Wi-Fi网络信息。

在配置过程中，需要特别注意以下几点： - 确保发送的指令正确无误，并且在指令末尾加上回车符。 - 在连接到新的Wi-Fi网络前，如果ESP8266-01已经连接到一个Wi-Fi网络，需要先断开当前连接，即发送 AT+CWQAP 指令。 - 在实际应用中，可能需要处理连接失败的情况，例如通过读取错误代码并进行相应的故障排除。

2.2.2 常见问题及解决方案

在使用ESP8266-01的Station模式时，开发者可能会遇到一些常见的问题。以下列出了一些问题及其可能的解决方案：

问题1：无法连接Wi-Fi网络
解决方案 ：检查是否正确输入了SSID和密码；确认SSID是否在范围内并且未加密；检查ESP8266-01固件是否支持所使用的加密协议。
问题2：模块不响应AT指令
解决方案 ：检查串口连接是否正确；确保发送指令前ESP8266-01已完全重启；尝试降低串口通信速率。
问题3：模块重启后无法保持连接状态
解决方案 ：在代码中加入自动重连机制；检查模块的电源是否稳定。

2.3 Station模式的实例应用

2.3.1 实际项目中的应用场景

ESP8266-01在Station模式下被广泛应用于各种IoT项目中。以下是一些具体的应用场景：

环境监测系统 ：通过ESP8266-01连接到现有的Wi-Fi网络，远程收集并发送环境数据到服务器进行处理。
智能家居控制 ：作为家庭智能设备的一部分，ESP8266-01可以连接到家庭Wi-Fi，接收来自中心控制器的指令，实现照明、温度控制等功能。

2.3.2 与智能设备的联动实践

ESP8266-01在Station模式下与智能设备联动的实践步骤如下：

硬件准备 ：准备好ESP8266-01模块、智能设备（如智能灯泡）以及能够控制智能设备的中心控制器。
软件配置 ：将ESP8266-01配置为Station模式，并连接到家庭Wi-Fi网络。
代码实现 ：编写固件程序，使ESP8266-01能够接收来自中心控制器的指令，并将这些指令转发给智能设备。
测试验证 ：进行联动测试，验证ESP8266-01能否正确响应指令并控制智能设备。

通过这种方式，ESP8266-01不仅能够实现智能设备的控制，还能通过网络将设备状态信息传回中心控制器，实现更为智能化的家居管理。

在实践中，可能需要考虑设备间通信的安全性，例如通过加密连接和认证机制来防止未授权访问。

3. Access Point模式介绍及应用场景

3.1 Access Point模式基础

3.1.1 模式的定义与特点

Access Point（AP）模式允许ESP8266-01模块创建一个无线局域网络，从而使其他无线设备能够连接到互联网。通过启用AP模式，ESP8266成为一个无线接入点，能够接收来自其他设备的连接请求，并对这些设备进行管理。

这种模式的特点包括：

无服务器模式 ：无需使用额外的路由器或接入点，ESP8266-01就能够提供网络服务。
网络扩展 ：可以将有线网络扩展到无线网络覆盖的区域。
移动设备连接 ：适用于移动设备和笔记本电脑，方便快捷地接入网络。

3.1.2 模式下的硬件连接与配置

在硬件连接上，ESP8266-01只需要连接到一个电源，同时连接一个电平转换模块来确保TX和RX引脚的信号稳定。连接到电脑后，通过串口调试助手进行编程和配置。

硬件配置的步骤如下：

确保ESP8266-01的TX和RX引脚分别连接到电平转换模块。
连接电平转换模块的TX到电脑的RX，RX到电脑的TX。
给ESP8266模块上电，供电电压需要匹配模块规格（通常是3.3V）。
使用串口调试助手，如PuTTY、Tera Term等软件进行模块的编程和配置。

3.1.3 硬件连接示意图

以下是一个ESP8266-01在AP模式下的硬件连接示意图：

  ESP8266-01
   +----------+
   |          |
   |  GPIO0   |
   |          |
   |  GPIO2   |
   |          |
   |  RST     |
   |          |
   |  CHPD    |
   |          |
   +----------+
           | | | |
           V V V V
   +----------+ +----------+
   |          | |          |
   |  TX ---->| |  <---- TX | 电平转换模块
   |          | |          |
   |  RX <----| |  ----> RX |
   |          | |          |
   +----------+ +----------+
           ^          ^
           |          |
         电脑        电源

3.2 Access Point模式的软件配置

3.2.1 配置流程与关键步骤

配置ESP8266-01为AP模式，首先需要下载并安装NodeMCU或Arduino开发环境。接下来，可以通过以下步骤进行软件配置：

安装开发环境 ：确保安装了适合ESP8266的开发环境。
编写代码 ：加载一个示例脚本，或者编写自己的代码来设置ESP8266为AP模式。
上传代码 ：使用USB转串口适配器，将代码上传到ESP8266模块。
测试连接 ：使用设备搜索并连接到ESP8266的无线网络。

3.2.2 常见问题及解决方案

在配置过程中，可能会遇到一些常见问题：

设备无法连接 ：确保在AP模式下配置了正确的SSID和密码。通常情况下，ESP8266会使用默认的名称和密码，但你可以自定义它们。
连接后无法上网 ：检查你的电脑网络适配器设置，确保它连接到了ESP8266创建的热点，并且ESP8266已经正确地连接到了互联网。
模块无法重启 ：如果模块无法进入AP模式，尝试重置模块，并重新上传代码。

3.2.3 配置代码示例

以下是一个基本的Arduino代码示例，用于将ESP8266-01设置为AP模式：

#include <ESP8266WiFi.h>

const char* ssid = "ESP8266-AP"; // 自定义热点名称
const char* password = "12345678"; // 自定义热点密码

void setup() {
  Serial.begin(115200); // 开启串口通信
  WiFi.softAP(ssid, password); // 创建AP模式，SSID为“ESP8266-AP”，密码为“12345678”
  Serial.println("Access Point Started");
  Serial.print("IP Address: ");
  Serial.println(WiFi.softAPIP()); // 打印热点IP地址
}

void loop() {
  // 在此不需要添加额外代码
}

3.2.4 参数说明

#include <ESP8266WiFi.h> ：包含ESP8266WiFi库，它提供了WiFi功能的实现。
const char* ssid ：用于定义你的无线网络名称（SSID）。
const char* password ：用于定义访问该无线网络时所使用的密码。
WiFi.softAP(ssid, password) ：调用softAP方法，使ESP8266进入AP模式，创建一个无线网络。
WiFi.softAPIP() ：返回当前AP模式下的IP地址。

3.3 Access Point模式的实例应用

3.3.1 实际项目中的应用场景

AP模式在实际项目中有着广泛的应用场景。例如，在一个物联网项目中，ESP8266-01可以作为一个接入点，为各种传感器和控制器提供无线连接。

3.3.2 无线覆盖与设备接入实践

在无线覆盖方面，AP模式可以用于扩展无线网络的覆盖范围，或者创建一个独立的局域网。对于设备接入，ESP8266-01作为AP模式运行时，其他设备如智能手机、平板或电脑等，可以连接至ESP8266提供的无线网络，并进行数据交互。

通过上述步骤和实例应用，我们可以看到ESP8266-01在AP模式下的强大功能和灵活性。这种模式为开发者提供了一种简单且高效的方式来创建无线网络，方便了物联网设备的连接与管理。

4. SoftAP+Station模式介绍及应用场景

4.1 SoftAP+Station模式基础

4.1.1 模式的定义与特点

SoftAP+Station模式，顾名思义，是一种让ESP8266-01同时工作在Soft AP（软接入点）和Station（客户端）模式下的工作方式。与传统的单独工作模式相比，这种双模式为物联网设备间的通信提供了更多的可能性和灵活性。

Soft AP 模式允许ESP8266-01扮演一个Wi-Fi接入点的角色，让其他无线设备能够连接到它。而Station模式则使ESP8266-01能够像普通的Wi-Fi客户端一样连接到其他Wi-Fi网络。当两者结合起来时，可以实现复杂的网络拓扑，如设备间的直接通信，同时还能访问现有的Wi-Fi网络资源。

4.1.2 模式下的硬件连接与配置

要使ESP8266-01工作在SoftAP+Station模式下，首先需要确保硬件支持这种模式的运行。ESP8266-01模块具有GPIO引脚，可以用来进行必要的连接。例如，通过GPIO 2和GPIO 15引脚，可以将ESP8266-01设置为Soft AP 模式，再通过GPIO 0引脚，可以将其设置为Station模式。

接下来是软件配置部分，需要通过AT指令集或者SDK进行编程来实现SoftAP+Station模式。这一部分涉及到ESP8266的固件编程，开发者需要对ESP8266 SDK有足够的了解才能正确配置该模式。

4.2 SoftAP+Station模式的软件配置

4.2.1 配置流程与关键步骤

配置ESP8266-01为SoftAP+Station模式的流程分为多个关键步骤，首先是初始化ESP8266-01模块，设置其为AP模式，然后是让其连接到指定的Wi-Fi网络，即设置为Station模式。以下是具体步骤：

使用AT指令初始化ESP8266-01模块。
将ESP8266-01设置为AP模式，并配置必要的参数，如SSID和密码。
将ESP8266-01设置为Station模式，并配置要连接的Wi-Fi网络参数。
通过AT指令完成SoftAP+Station模式的配置。

AT+RST // 重置模块
AT+CWMODE=3 // 设置为SoftAP+Station模式
AT+CIPAP="SSID","PASSWORD" // 设置SoftAP模式下的SSID和密码
AT+CWJAP="SSID","PASSWORD" // 连接到Station模式下的Wi-Fi网络

4.2.2 常见问题及解决方案

在配置SoftAP+Station模式时，可能会遇到如下几个常见问题：

连接失败：检查Wi-Fi密码是否正确，检查是否有干扰源。
配置冲突：确保没有重复的IP地址或者相同的SSID。
稳定性问题：优化电源供应，更新固件到最新版本。

以下是使用AT指令解决这些问题的一个实例代码块：

AT+CWJAP? // 查询当前连接状态
AT+CIPSTAMAC? // 查询Station模式的MAC地址
AT+CIPAPMAC? // 查询SoftAP模式的MAC地址

4.3 SoftAP+Station模式的实例应用

4.3.1 实际项目中的应用场景

SoftAP+Station模式在许多实际应用中展现了独特的价值。其中一个典型的应用是在智能家居系统中，它可以作为一个网桥连接家庭中不支持互联网的设备到家庭网络。例如，一个智能温度传感器，它自己不支持连接到家庭Wi-Fi网络，但是可以通过ESP8266-01的SoftAP+Station模式与家庭路由器连接。

4.3.2 设备间的灵活通信与控制

使用ESP8266-01在SoftAP+Station模式下可以实现设备间的灵活通信与控制。设想一个场景：两个ESP8266-01模块，一个在SoftAP模式下，另一个在Station模式下，这两个设备可以通过局域网直接相互通信。而通过将ESP8266-01设置为Station模式接入家庭Wi-Fi网络，它可以远程接收控制指令，从而实现远程控制。

这种灵活的通信方式特别适用于远程监控和控制场合，为物联网项目提供了一个可靠的通信解决方案。

5. ESP8266-01调试工具概述

5.1 调试工具的类型与选择

调试工具对于开发和维护ESP8266-01模块至关重要。它们可以帮助开发者监测模块行为、分析问题，并提供代码调试功能。在众多可用的调试工具中，选择合适的工具对于提高开发效率和质量至关重要。

5.1.1 常用调试工具介绍

ESP8266-01模块与多种调试工具兼容，其中包括但不限于以下几种：

串口调试助手（如PuTTY, Tera Term） ：用于查看串口通信数据，实现基本的输入输出操作。
Arduino IDE内置串口监视器 ：提供一个方便的串口监视界面，适合快速检查模块输出和进行基本的调试。
Wireshark ：用于网络数据包分析，特别适合调试网络通信相关的问题。
NodeMCU-Tool ：一个专门针对NodeMCU固件的实用工具，可以进行固件烧录和查看串口信息。
Esptool ：一个命令行工具，用于烧录固件到ESP8266模块。

5.1.2 工具的对比与选择依据

在选择合适的调试工具时，应考虑以下因素：

功能需求 ：是否需要网络功能调试、固件烧录、串口数据查看等。
易用性 ：工具的用户界面是否直观，是否易于上手。
社区支持 ：强大的社区支持能够提供问题解决方案和快速反馈。
兼容性 ：与操作系统兼容性如何，是否能够稳定运行。
性能：处理数据的速度和准确性。

5.2 调试工具的使用方法

正确使用调试工具可以极大提高开发效率，并帮助快速定位和解决遇到的问题。

5.2.1 基本操作流程

使用Wireshark进行网络数据包捕获的基本步骤如下：

安装并启动Wireshark。
选择ESP8266连接的网络接口。
点击“开始捕获”按钮。
在ESP8266设备上执行网络操作，如发送Wi-Fi信号。
查看捕获的数据包，根据需要过滤或解码。

5.2.2 高级调试技巧

使用Arduino IDE进行高级调试的步骤可能包括：

在代码中加入打印语句，用于输出调试信息到串口。
使用 Serial.begin() 初始化串口通信。
使用 Serial.print() 或 Serial.println() 输出调试信息。
使用断点、单步执行等调试命令进行代码审查。

5.3 调试工具在问题诊断中的应用

调试工具不仅限于在开发阶段使用，它们在问题诊断和性能优化中也扮演着重要角色。

5.3.1 日志分析与故障定位

日志分析是诊断问题的常用手段。以下是一个简化的日志分析流程：

开启ESP8266模块的日志打印功能。
通过串口监视器收集日志输出。
根据日志信息分析模块行为，如连接状态、错误代码等。
对于网络问题，可以检查IP地址分配、网络连接状态和相关错误信息。

5.3.2 性能监控与优化建议

性能监控涉及对设备的响应时间、内存使用等进行跟踪和记录。以下是一个性能优化的示例：

响应时间监控 ：记录请求和响应之间的时间间隔，确认是否存在性能瓶颈。
内存使用分析 ：检查内存分配和释放，避免内存泄漏。
代码剖析 ：使用工具如 gprof 等进行代码性能分析，找出效率低下的代码段。
硬件限制 ：根据ESP8266的硬件资源限制，提出针对性的优化措施，比如减少并发连接数量，使用更高效的网络协议等。

在性能优化方面，合理利用调试工具的数据是关键。开发者应该收集尽可能多的运行数据，并据此进行针对性的代码优化和硬件升级。这样能够确保ESP8266-01模块在各种工作模式下都能稳定运行，并提高用户的使用体验。

通过以上各小节的详细介绍，ESP8266-01的调试工具使用已经得到了全面的解读。了解这些工具的选择、使用方法和在问题诊断中的应用，是进行高效ESP8266-01模块开发和维护的基础。接下来的第六章将重点介绍ESP8266-01三种工作模式的详细内容，包括文档结构与内容概览、案例分析以及深入学习与拓展应用。
