在没有硬件回采电路情况下的小智AI回声消除方法

风筝2100

已于 2025-04-15 15:28:57 修改

阅读量956

点赞数 8

分类专栏： ESP32 AI聊天机器人文章标签：语音识别人工智能音视频

于 2025-04-10 13:23:23 首次发布

本文链接：https://blog.csdn.net/weixin_42206548/article/details/147116558

版权

4 篇文章

订阅专栏

在这里插入图片描述

回声消除（AEC）通过过滤麦克风输入中的扬声器输出，可以消除设备自身播放声音带来的错误识别，从而解锁可语音打断的实时对话模式，并提高普通对话模式下的唤醒打断正确率。在没有硬件回采通道的情况下，小智AI开发板需要通过软件方式实现AEC。本文将介绍代码实现方式和提升AEC效果的注意点。

完整源代码 https://github.com/78/xiaozhi-esp32/pull/462

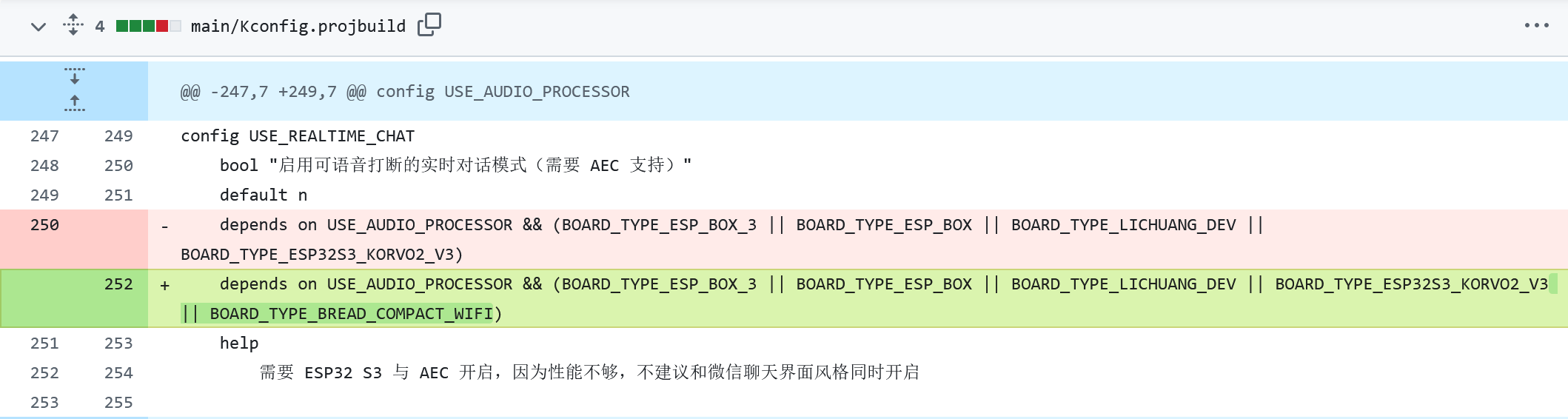

在main/Kconfig.projbuild文件中，为实时对话选项增加面包板子选项。
在这里插入图片描述

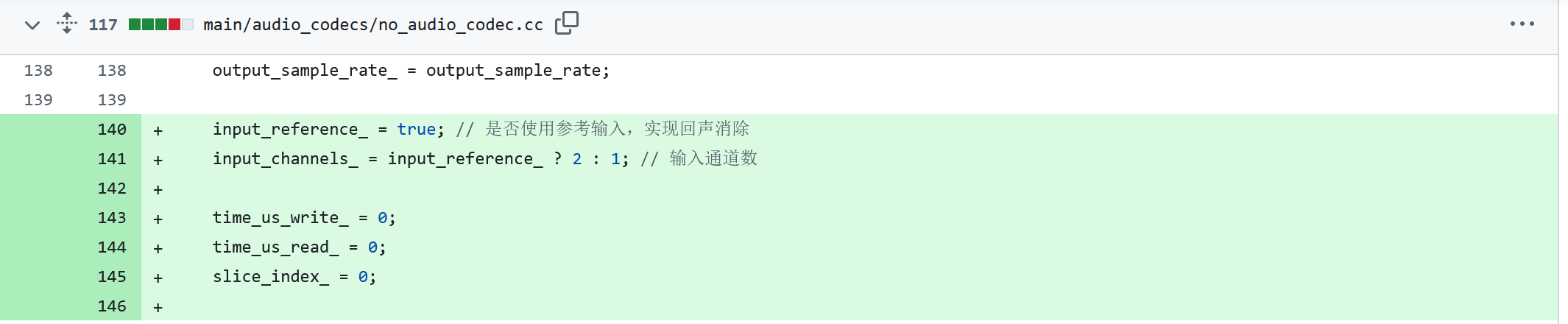

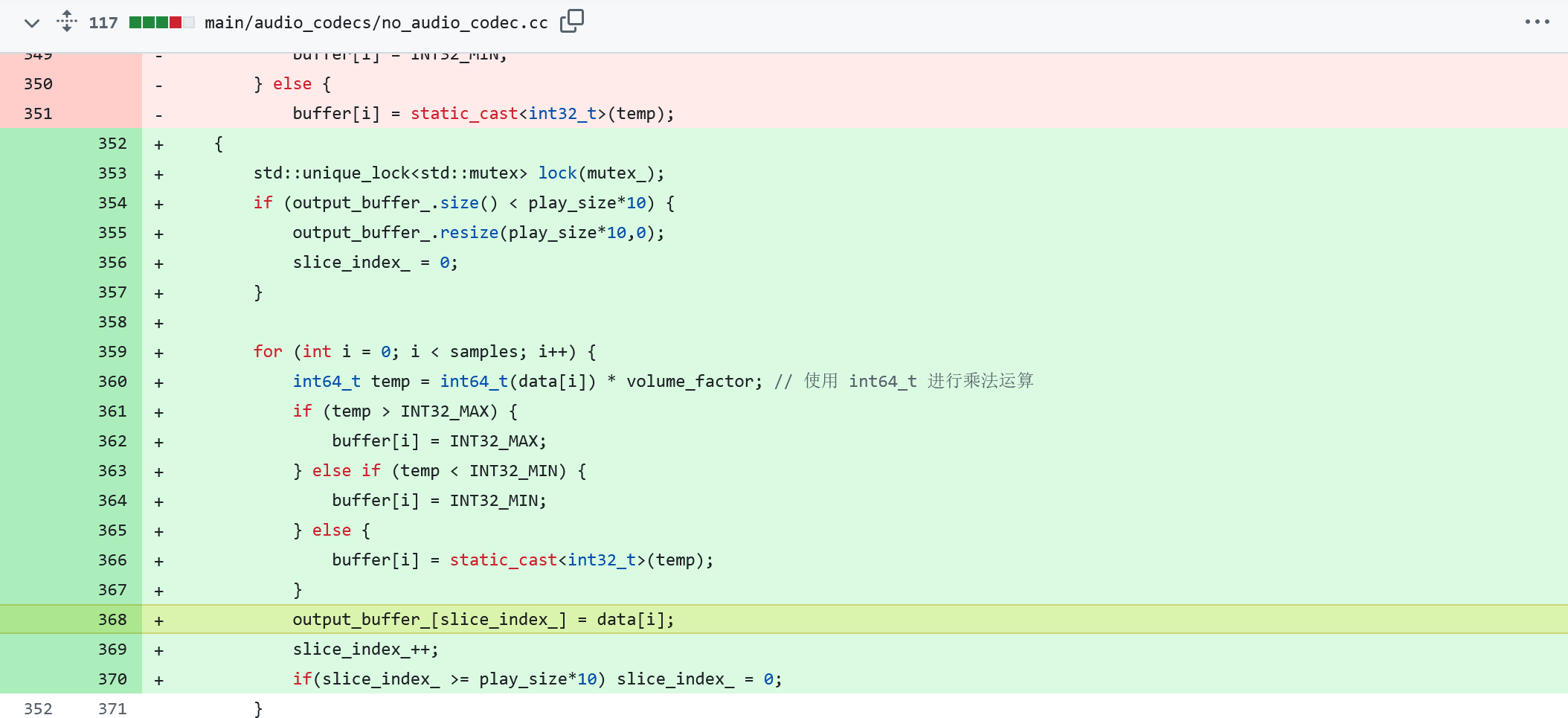

在main/audio_codecs/no_audio_codec.cc文件中，针对面包板使用的音频处理模块，增加一路虚拟的参考信号。播放时建立缓存，读取麦克风时将播放缓存写入参考信号通道。
在这里插入图片描述

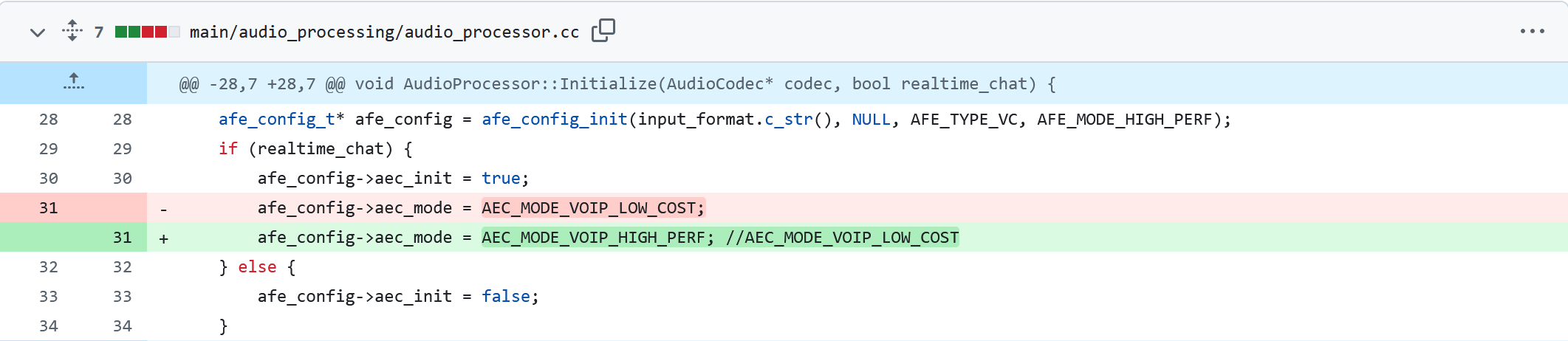

在main/audio_processing/audio_processor.cc文件中，将AEC模式改为AEC_MODE_VOIP_HIGH_PERF模式。
在这里插入图片描述

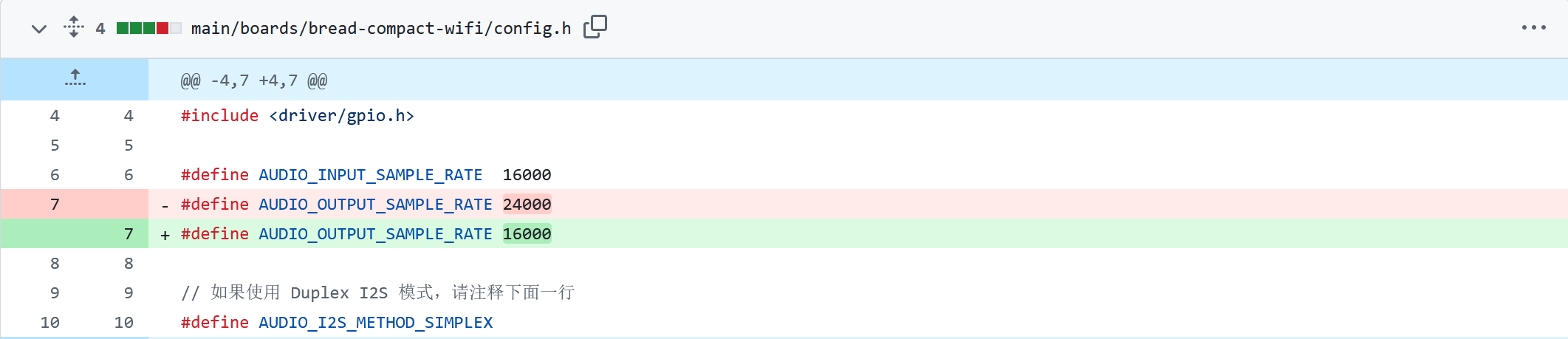

在main/boards/bread-compact-wifi/config.h文件中，修改播放设备采样率为16kHz。
在这里插入图片描述

数据同步：扬声器播放缓存数据和麦克风采集数据需要同步。实际测试发现，正负60ms内同步对效果影响不大。超过100ms后会清空播放缓存，参考信号置零处理。
信号频率：AEC需要的两路信号都需要是16kHz。麦克风采集频率已是16kHz，扬声器播放频率需从默认的24kHz改为16kHz。

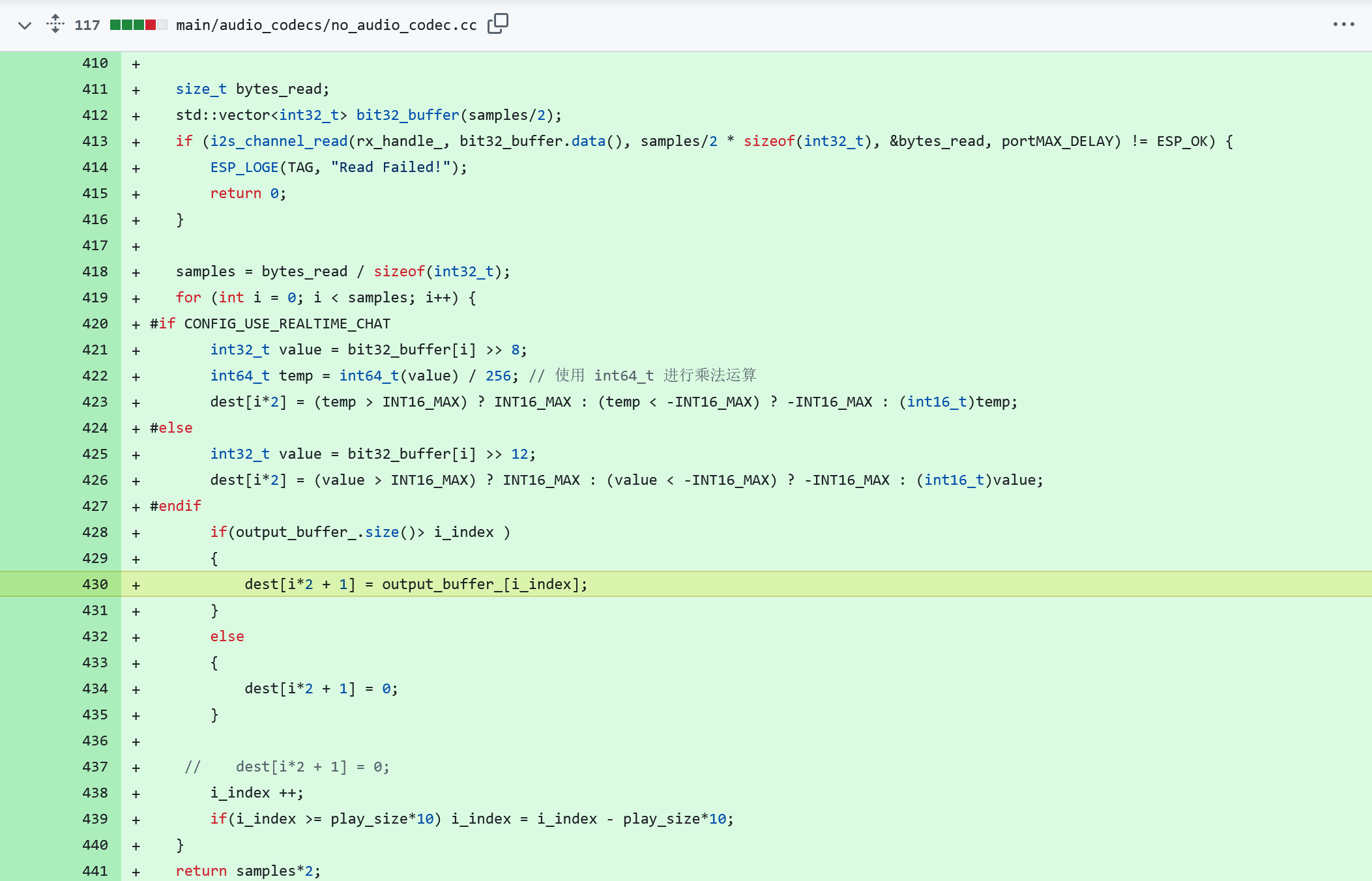

麦克风数据处理：Inmp441和ics43434麦克风原始数据为24bit，原始版本读取I2S数据后做了12位右移处理并截断成16位，导致AEC效果受影响。应改为右移8位再整体缩放到16位。

硬件回采效果对比：对比ESP32 S3自带ADC的硬件回采效果，虽然性能一般，但不增加硬件成本。
麦克风缩放处理：麦克风缩放处理会导致声音变小，影响低音量的识别效果。可考虑在afe中增加AGC自动增益控制或进行基础放大处理。
AEC算法收敛：AEC算法需要一段时间才能稳定，在首次播放时增加音频上传屏蔽时间可降低打断错误率。
算法极限性能：扬声器音量大且离麦克风近时，回声消除效果不理想。可考虑使用其他开源AEC算法（如卡尔曼滤波）进行改进。
音质保留：音频播放变为16kHz后会影响音质。可考虑保留24kHz播放采样率，并增加一个resample到16kHz的过程。
噪声处理模型：目前噪声处理模型使用的是webrtc，nsnet2模型噪声处理效果明显更好，但会降低唤醒词模型的识别率（因此wake_word_detect.cc中afe关闭了噪声处理）。nsnet2是否改善服务端的语音识别效果需测试观察。
