BGP路径选择-AS_Path(学习笔记+实验验证)

一，原理概述

• 当一台BGP路由器存在多条去往同一目标网络的BGP路由时，BGP协议会比较这些BGP路由的属性，来确定去往目标网络的最优BGP路由。先比较Preferred Value（路由信息首选值），然后Local Preference（本地优先级），再是路由生成方式，若比较这几个还是无法确定最有路由，则使用AS_Path属性比较。
• AS_Path属性顺序的记录了某条BGP路由所经过的AS信息。
• BGP路由器在向EBGP对等体通告路由时，会在该路由的AS_Path属性的最左端添加本地自制系统的AS编号。BGP在比较了AS_Path属性后，会优选AS_Path长度最短的那条路由。如果AS_Path的长度相等，则BGP会对下一属性Origin进行比较。
• AS_Path还可以用来防止AS之间的路由环路。当路由器从EBGP邻居收到BGP路由时，如果该路由的AS_Path中包含了自己的AS编号，则该路由将会被直接丢弃。
• 类似于其他BGP路由属性，AS_Path属性也是可以被手动修改的。

实验注意事项：

1. BGP邻居关系状态为Established表示已建立
2. AS_PATH是指BGP路由在传输的路径中所经历的AS的列表，是BGP中一个非常重要的公认必遵属性
3. BGP不会接受AS_PATH属性中包含本AS Number的路由，从而避免了产生环路
4. AS_PATH越短的路径越优先

二，实验练习（对着书做的）

（一）实验目的

• 理解AS_Path 的概念
• 通过AS_Path的选路机制
• 修改AS_Path属性的方法

（二）实验内容

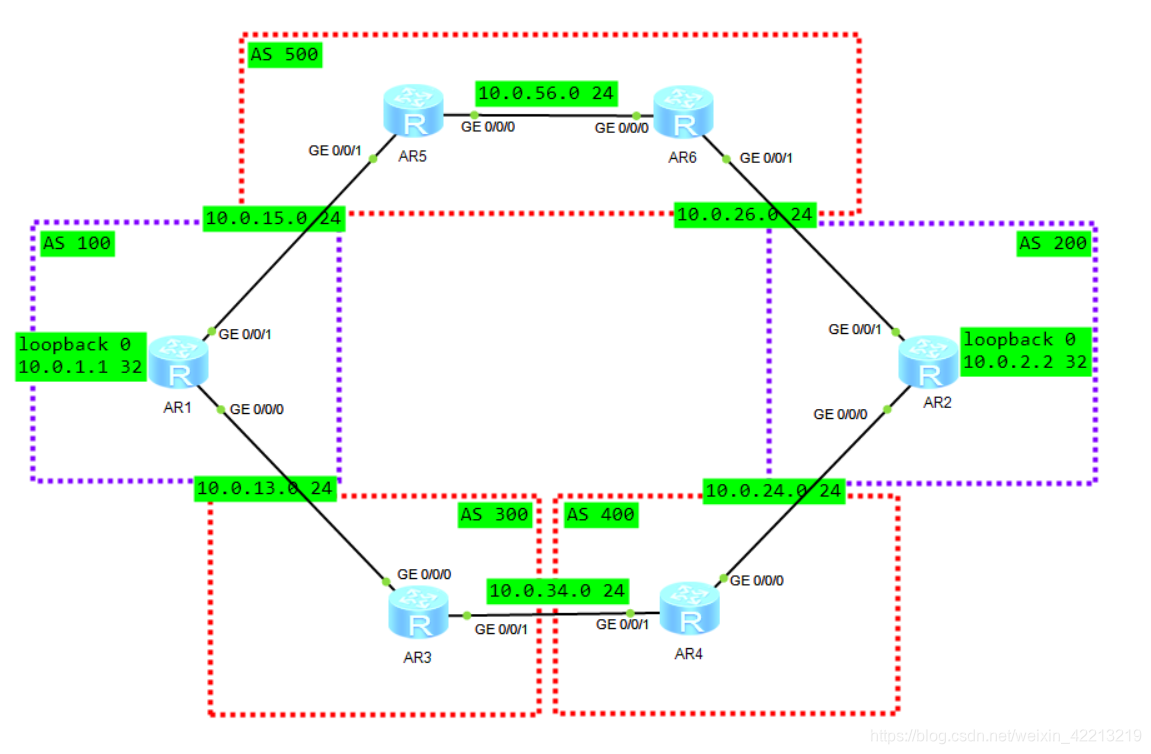

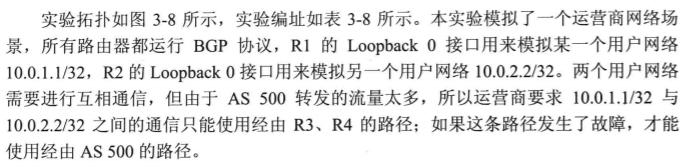

（三）实验拓扑

步骤

1，基本配置

2，配置BGP路由信息

[R1]bgp 100
[R1-bgp]peer 10.0.13.3 as-number 300
[R1-bgp]peer 10.0.15.5 as-number 500
[R1-bgp]network 10.0.1.1 32

[r2]bgp 200
[r2-bgp]peer 10.0.26.6 as-number 500
[r2-bgp]peer 10.0.24.4 as-number 400
[r2-bgp]network 10.0.2.2 32

[R3]bgp 300
[R3-bgp]peer 10.0.34.4 as-number 400
[R3-bgp]peer 10.0.13.1 as-number 100

[R4]bgp 400
[R4-bgp]peer 10.0.34.3 as-number 300
[R4-bgp]peer 10.0.24.2 as-number 200

[R5]bgp 500
[R5-bgp]peer 10.0.15.1 as-number 100
[R5-bgp]peer 10.0.56.6 as-number 500
[R5-bgp]peer 10.0.56.6 next-hop-local

[R6]bgp 500
[R6-bgp]peer 10.0.26.2 as-number 200
[R6-bgp]peer 10.0.56.5 as-number 500
[R6-bgp]peer 10.0.56.5 next-hop-local

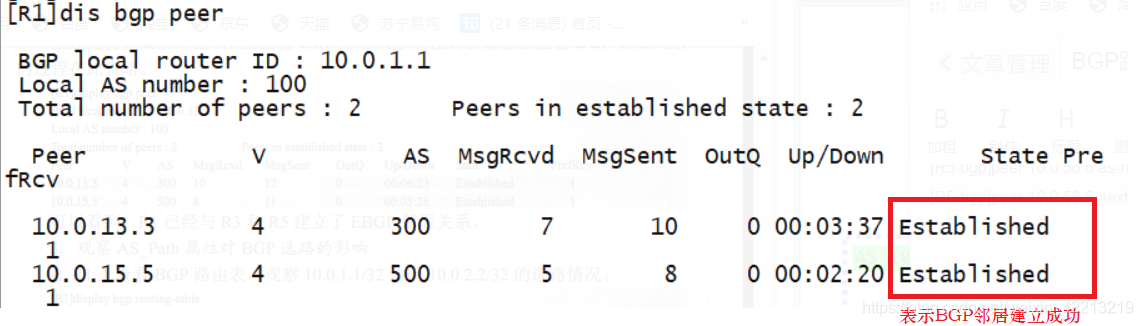

配置后，查看R1,R2,R3,R4,R5,R6的BGP邻居关系

可以看到：

• R1与R3和R5建立了EBGP（不同AS间邻居为EBGP）邻居关系。

3，观察AS_Path属性对BGP选路的影响

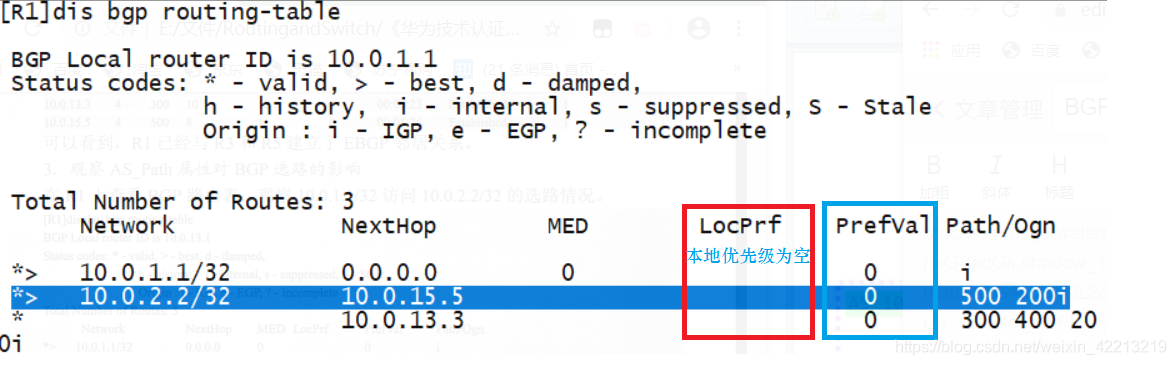

在R1上 查看BGP路由表，观察10.0.1.1/32访问10.0.2.2/32的选路情况。

可以看到：

• R1去往R2的路径（10.0.15.5和10.0.13.3）优选下一跳为10.0.15.5（R5）的路由。
• 两条路由的PrefVal为0，LocPrf为空，均不是本地生成的路由，但他们的AS_Path属性不同。
• 下一跳为R5的AS_Path属性为500 200，所以长度为2；下一跳为R3的AS_Path属性为300 400 200，所以长度为3；于是选择了AS_Path长度小的（下一跳为R5的路由）。

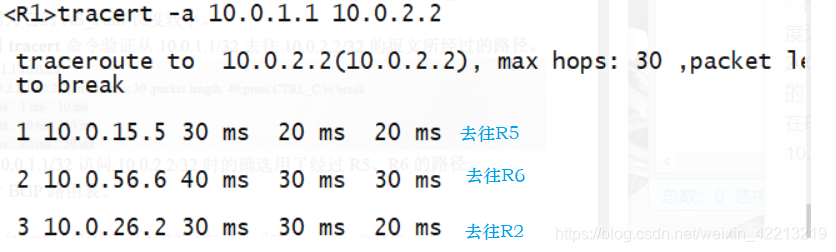

  在R1上使用Tracert命令验证10.0.1.1/32到10.0.2.2/32的路径


可以看到：

• 10.0.1.1/32到10.0.2.2/32的路径确实是通过R5和R6的。

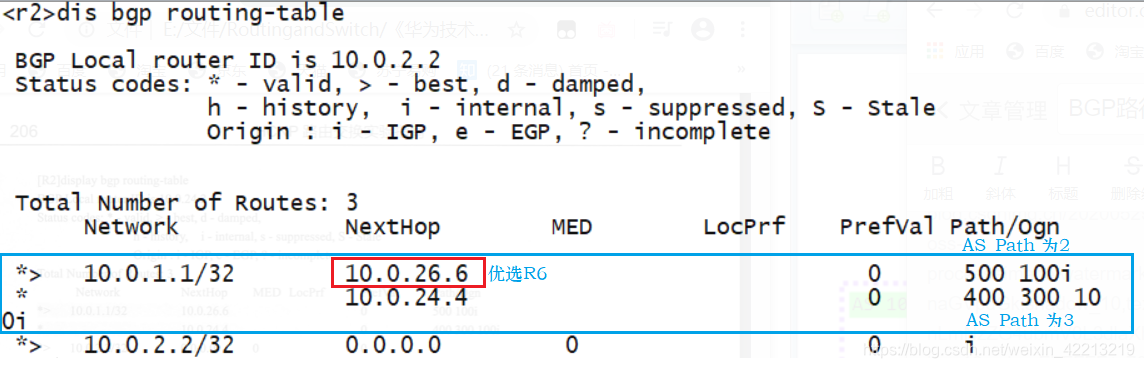

在R2上查看BGP路由表

与来时一样，优选路径(10.0.26.6和10.0.24.4)AS_Path小的R6的路径

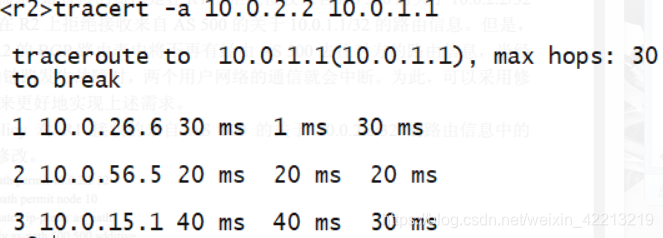

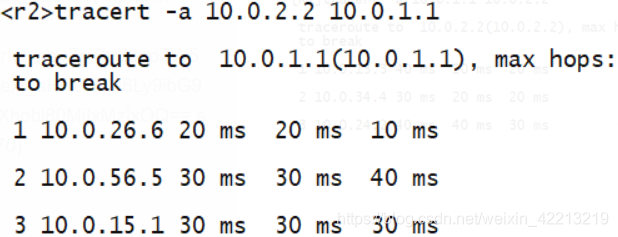

使用tracert命令验证10.0.2.2/32到10.0.1.1/32的路径

与来时一样反着经过R6和R5

4，修改AS_Path属性控制BGP选路

现在假定R5和R6负载太重，希望用户网络10.0.1.1/32到10.0.2.2/32之间优先使用经过R3和R4的路径。
为了实现需求，直接的做法是在R1上拒绝接收来自 AS500 的关于10.0.2.2/32的路由信息，以及在R2上拒收来自 AS500 的关于10.0.1.1/32的路由信息。
但是这样R1和R2的BGP路由表中将不再有经由 AS500 去往对方的路由信息，当R3和R4的链路发生故障时，两个用户网络的通信就会中断。

• 为此，可以采用修改AS_Path的方法来更好的实现需求。

使用Route-Policy对R1接收的来自 AS500 的关于10.0.2.2/32的路由信息中的AS_Path属性进行修改。

[R1]ip ip-prefix as_path permit 10.0.2.2 32
[R1]route-policy as_path permit node 10
[R1-route-policy]if-match ip-prefix as_path
[R1-route-policy]apply as-path 500 500 additive
[R1-route-policy]route-policy as_path permit node 20
[R1-route-policy]bgp 100
[R1-bgp]peer 10.0.15.5 route-policy as_path import

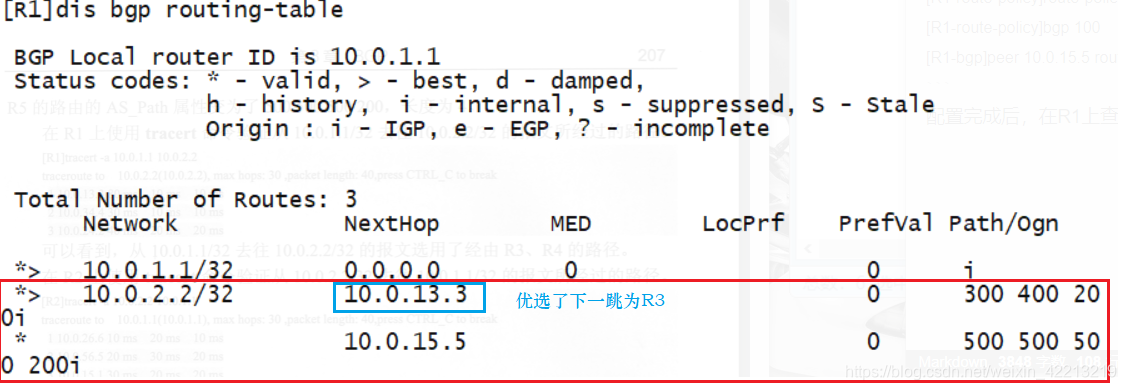

配置完成后，在R1上查看BGP路由表

可以看到：

-现在R1优选了下一跳为10.0.13.3，即通过R3的路径，原因是现在经由R5的 路由的AS_Path属性变为500 500 500 200，长度为4。

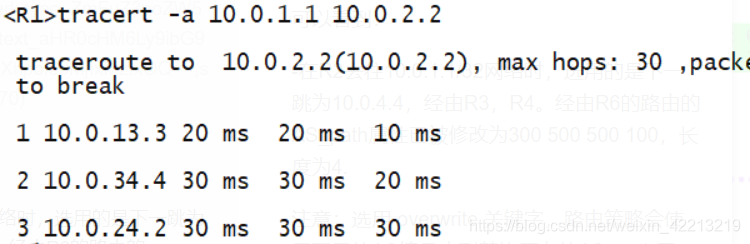

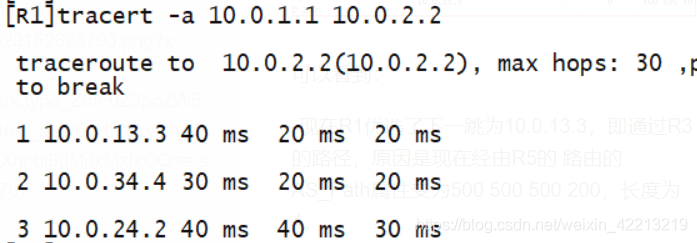

在R1 上使用tracert命令验证从10.0.1.1/32到10.0.2.2/32的路径

可以看到：

• 从10.0.1.1/32去往10.0.2.2/32的报文选用了经由R3,R4的路径。

在R2上使用tracert命令验证从10.0.1.1/32去往10.0.2.2/32的报文所经过的路径。

可以看到：

• 10.0.2.2/32到10.0.1.1/32的路径依旧使经由AS500 的路径。

在R2上修改 AS500 的关于10.0.1.1/32的路由信息的AS_path属性。

[r2]ip ip-prefix as_path permit 10.0.1.1 32
[r2]route-policy as_path permit node 10
[r2-route-policy]if-match ip-prefix as_path
[r2-route-policy]apply as-path 300 500 500 100 overwrite
Warning: The AS-Path lists of routes to which this route-policy is applied will
be overwritten. Continue? [Y/N]y

创建路由策略的后续索引节点允许未被匹配的路由能够正常被接收。

[r2]route-policy as_path permit node 20

在R2的BGP视图下调用路由策略

[r2-bgp]peer 10.0.26.6 route-policy as_path import

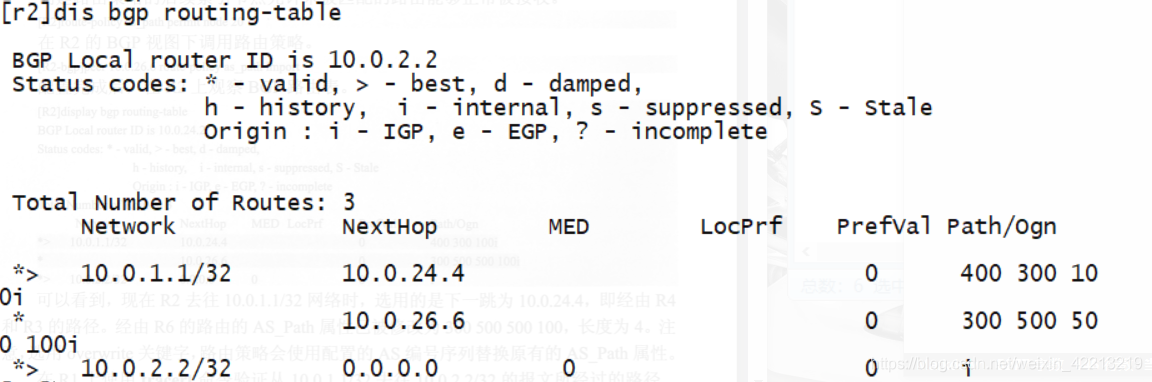

配置后，在R2上观察BGP路由表

可以看到：

• 在R2去往10.0.1.1/32网络时，选用的是下一跳为10.0.4.4，经由R3，R4。经由R6的路由的AS_path属性已被修改为300 500 500 100，长度为4.

注意：选用 overwrite 关键字，路由策略会使用配置的AS编号序列替换原有的AS_path属性。
在R1上使用 Tracert 命令验证从10.0.1.1/32去往 10.0.2.2/32的报文所经过的路径。

可以看到：

• 从10.0.1.1到10.0.2.2的路径为R3和R4的路径。

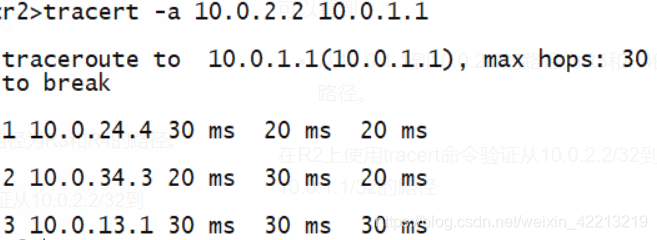

在R2上使用tracert命令验证从10.0.2.2/32到10.0.1.1/32的路径

可以看到：

• 从R2到R1的路径经由了R4和R3。

至此，在10.0.1.1/32到10.0.2.2/32之间进行通信时，往返路径均经过了R3和R4，实现了所需的路径控制，同时也实现了路径的冗余备份。
