IS-IS开销值和协议优先级（学习笔记+实验验证）

概念

1. ISIS的接口有Level-1和Level-2开销值，有在接口上或全局上手动配置，Auto-Cost自动计算。

• 开销值的优先顺序：接口上手动配置开销，全局上手动配置开销，Auto-Cost 自动计算确定的开销值。
• Auto-Cost类型：
  1）wide：接口开销=（参考带宽/接口带宽）*10；
  2）Narrow：接口开销为与接口带宽绑定的固定值。

2. 小于10MB(开销值60) 大于10MB小于100MB(50) 大于100MB小于等于155MB（40） 大于155MB小于622MB（30） 大于622MB小于等于2.5GB（20） 大于2.5G（10）
3. 优先级：

• 直连路由的需要优先级的值为0；OSPF内部路由协议优先级为10；静态路由的协议优先级值为60；RIP路由为100；OSPF ASE为150,；EIGP为255；IBGP为255；ISIS为15.
  值小越优先。
• ISIS也拥有一系列的计时器，其中Hello Timer是用来控制ISIS Hello报文发送的时间间隔的。

一，实验目的

掌握修改ISIS开销值的方法
掌握修改ISIS协议优先级的方法
掌握修改ISIS Hello Timer设定值的方法

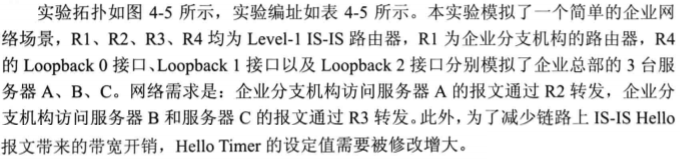

二，实验内容

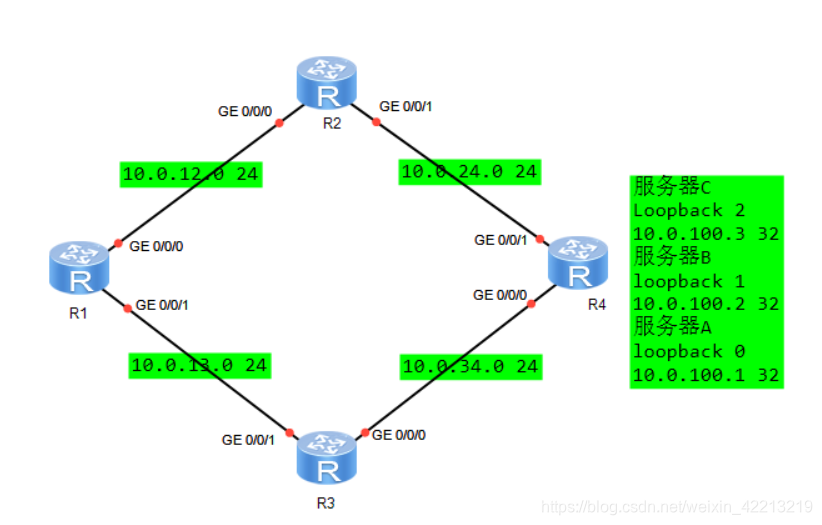

三，实验拓扑

（一）配置ISIS

[R1]isis 1
[R1-isis-1]is-name R1
[R1-isis-1]is-level level-1
[R1-isis-1]is-name R1
[R1-isis-1]network-entity 10.0000.0000.0001.00
[R1-isis-1]q
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]isis enable
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]isis enable

[R2]isis 1
[R2-isis-1]is-level level-1
[R2-isis-1]is-name R2
[R2-isis-1]network-entity 10.0000.0000.0002.00
[R2-isis-1]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]isis enable
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]isis enable

[R3]isis
[R3-isis-1]is-level level-1
[R3-isis-1]is-name R3
[R3-isis-1]network-entity 10.0000.0000.0003.00
[R3-isis-1]q
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]isis enable
[R3-GigabitEthernet0/0/1]int g0/0/0
[R3-GigabitEthernet0/0/0]isis enable

[R4]isis
[R4-isis-1]is-level level-1
[R4-isis-1]is-name R4
[R4-isis-1]network-entity 10.0000.0000.0004.00
[R4-isis-1]q
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]isis enable
[R4-GigabitEthernet0/0/1]int g0/0/0
[R4-GigabitEthernet0/0/0]isis enable
[R4-GigabitEthernet0/0/0]int loopback 0
[R4-LoopBack0]isis enable
[R4-LoopBack0]int loopback 1
[R4-LoopBack1]isis enable
[R4-LoopBack1]int loopback 2
[R4-LoopBack2]isis enable

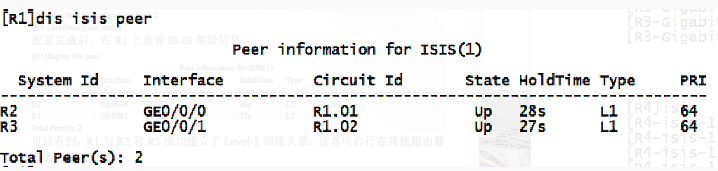

配置完成后，在R1上查看ISIS邻居

可以看到R1与R2，R3建立了Level-1邻接关系。

（二）修改ISIS开销值

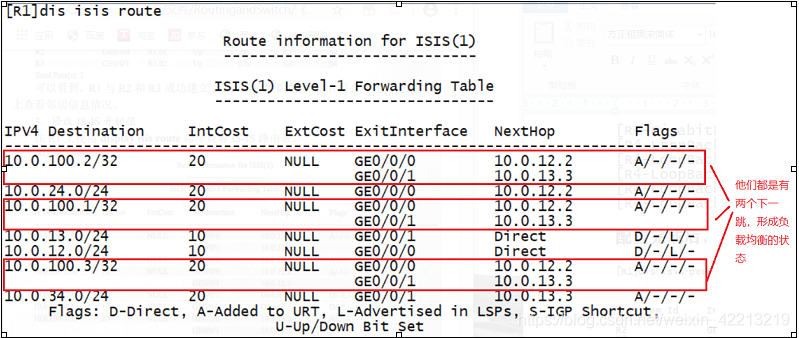

使用display ISIS route 命令查看ISIS路由表

R1去往A，B，C都为R2和R3为下一跳

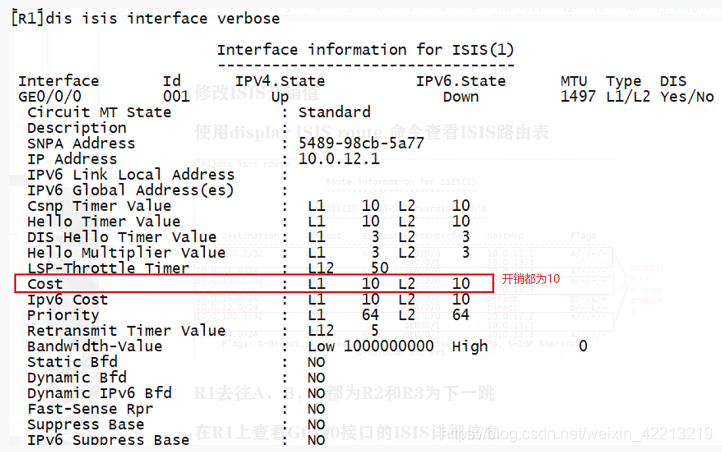

在R1上查看G0/0/0接口的ISIS详细信息

可以看到，R1的G0/0/0接口的ISISLevel-1和Level-2的开销都为10.
为了让R1访问A，B，C都通过R3转发，可以在R1的G0/0/0接口上使用ISIS cost 50 Level-1命令修改Level-1的开销值为50.

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]isis cost 50 level-1

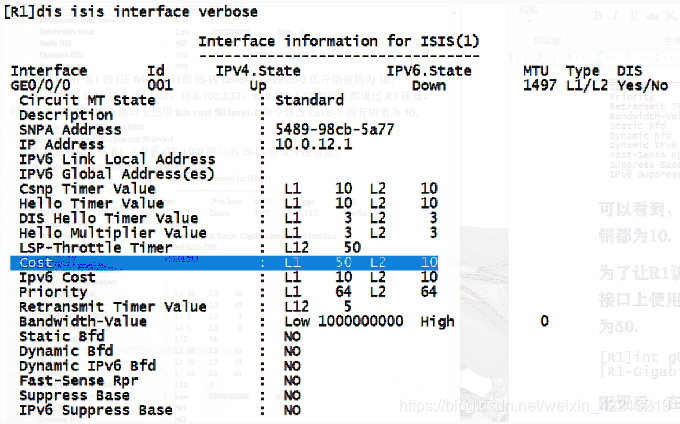

配置后，在R1的G0/0/0口看ISIS详细信息

可以看到，R1的G0/0/0口的Level-1开销变为 了50。
因为开销值的优先顺序：接口上手动配置开销，全局上手动配置开销，Auto-Cost 自动计算确定的开销值。

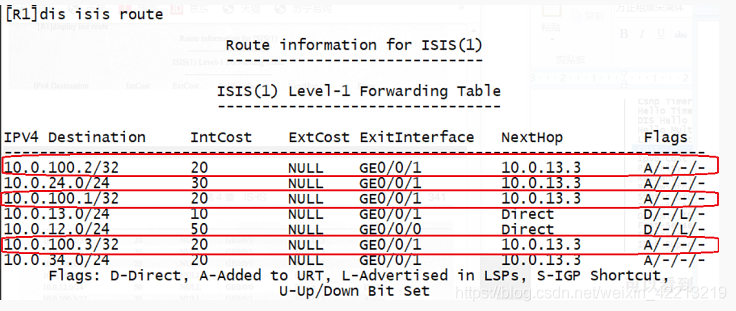

在R1上看ISIS路由表

可以看到，R1去往A，B，C的下一跳都是从R3上走的。

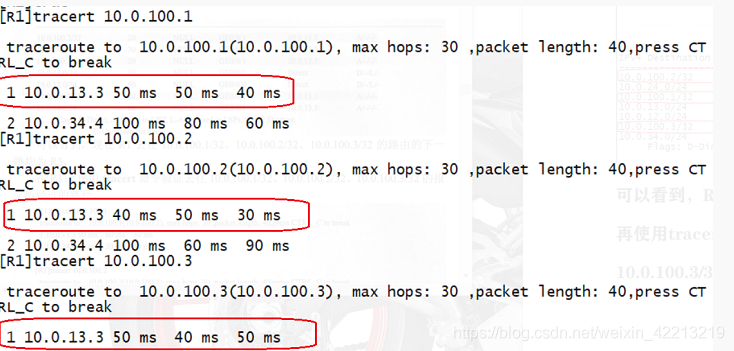

再使用tracert命令验证去往10.0.100.1/32，10.0.100.2/32，
10.0.100.3/32的路径。

可以看到，都是从下一跳为R3的路由经过。

（三）修改ISIS协议优先级

为了使R1访问A的报文选择R2的路径，可配置为静态路由。

[R1]ip route-static 10.0.100.1 32 10.0.12.2

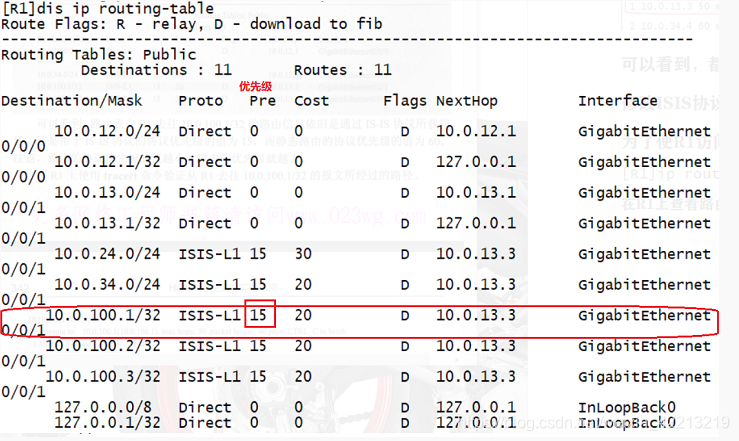

在R1上查看路由表

可以看到，路由表没有发生变化，原因是
静态路由的协议优先级值为60；ISIS为15.值小越优先。

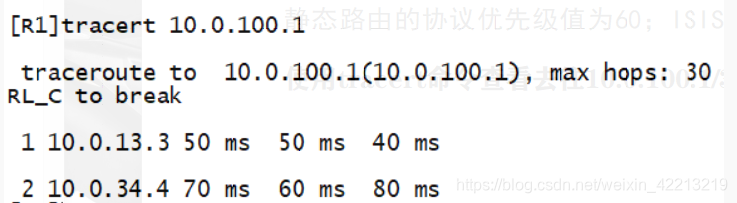

使用tracert命令查看去往10.0.100.1/32的路径

R1访问A的路径还是R3.

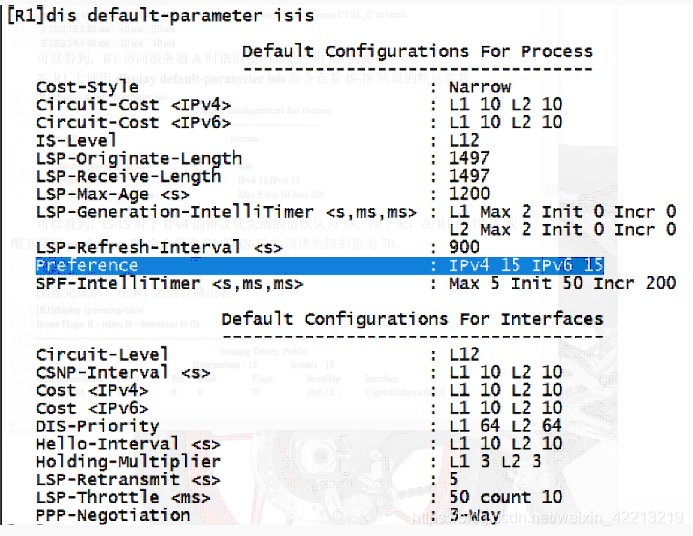

使用命令display default-parameter ISIS命令查看ISIS协议的默认参数。

可以看到，ISIS的IPV4 的协议优先级默认为15.
在R1的ISIS下使用preference 70 命令修改R1的ISIS协议优先级的值为70。

[R1]isis
[R1-isis-1]preference 70

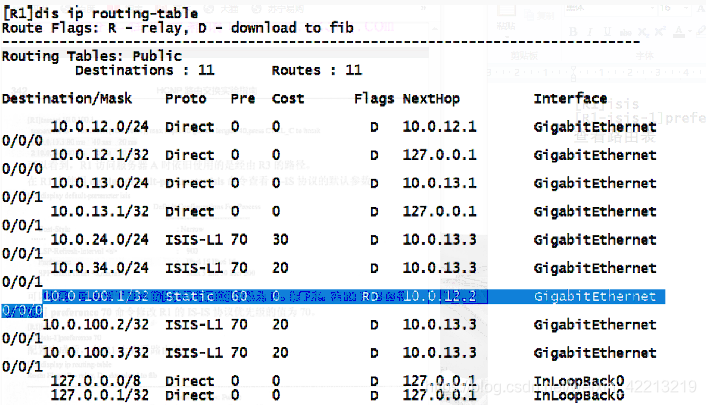

查看路由表

可以看到，下载R1去往A的路径变为了直连，并且由R2转发

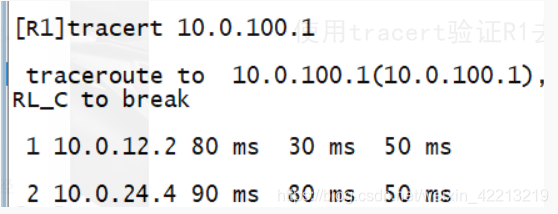

使用tracert验证R1去往A的路径

可以看到，就是R2的路径。

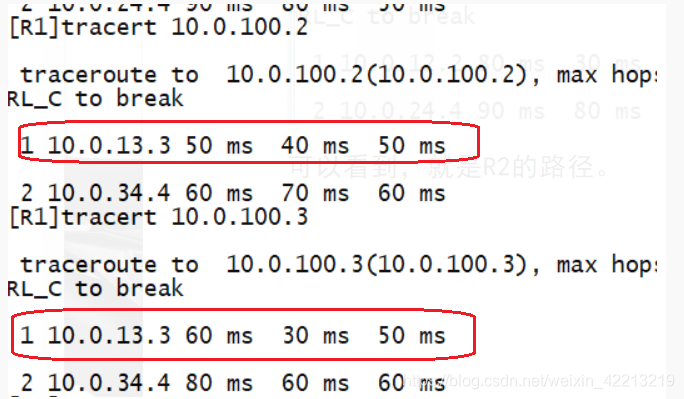

再看R1到B，C的路径

可以看到，他们还是通过R3的路径到达服务器B，C。

（四）修改ISIS Hello timer的设定值（不知道怎么的，bebugging 不了）

为了减少链路上发送ISISHello报文频率，可用人为的增加ISIS Hello报文的时间间隔。在R1上查看G0/0/0接口的ISIS协议的详细信息。

可以看到，默认ISIS接口的Level-1，Level-2 的Hello报文时间间隔均为10S，但DIS接口的Level-1和Level-2 Hello报文时间间隔均为3S(自动取相应值的1/3，取整)
注意：R1的G0/0/0接口现在就是Level-1 DIS
在R1上使用debugging isis adjacency G0/0/0命令查看G0/0/0接口的Hello报文发送情况。
我的不知怎的debugging不了
在R1g0/0/0接口使用ISIS timer hello 30 level-1命令修改G0/0/0接口发送ISISlevel-1 hello报文的时间间隔为30s

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]isis timer hello 30 level-1

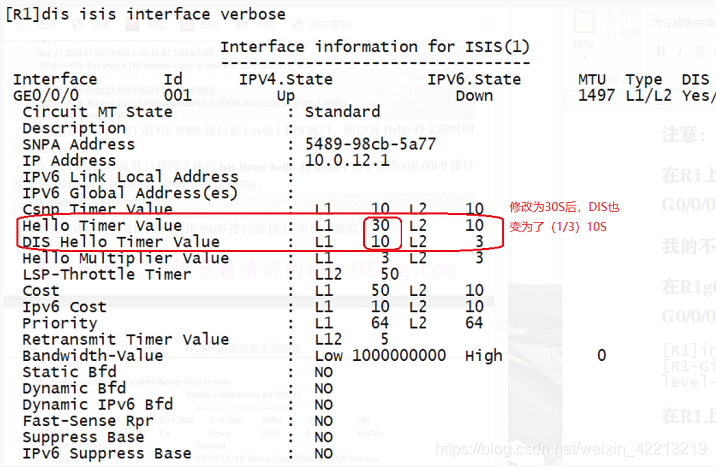

在R1上查看G0/0/0接口的ISIS详细信息

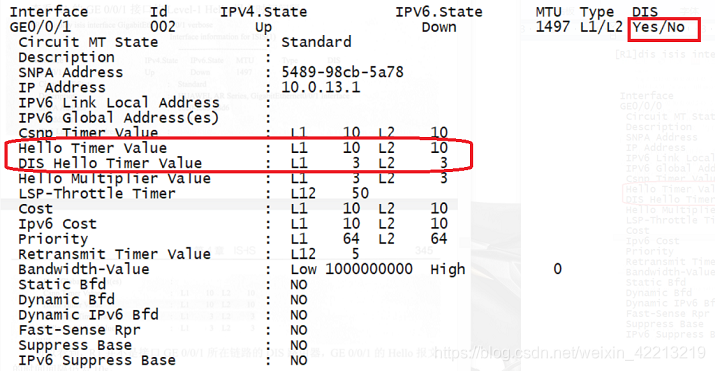

查看R1的G0/0/1接口的Level-1 hello报文时间间隔

可以看到，G0/0/1也是R1所在链路的DIS路由器，G0/0/1的Hello报文间隔仍然为10S。
