从运维角度概述PCI总线和lspci输出内容

PCI总线

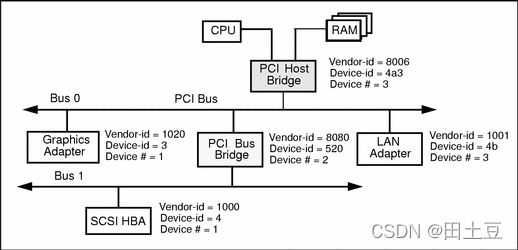

PCI(peripheral component interconnect，外围设备互联)总线由PCI Host Bridge（PCI主桥）或者PCI Bus Bridge（PCI桥）管理，用来连接各类PCI设备，如声卡、网卡和PCI桥等。在一个处理器系统中，可以通过PCI桥扩展PCI总线，形成PCI总线树型结构，如下图：Bus0上的Device2是一个PCI桥，由该桥拓展出Bus1。
在处理器系统中有几个HOST主桥，就有几棵PCI总线树，而每一棵PCI总线树都与一个PCI Domain（PCI总线域）对应，下图中就是一个总线域。
每个PCI设备都有一个vendor ID（供应商号）和device ID（设备号）
注意这里出现了几个名词：Host Bridge, PCI Bridge, PIC Domain，verdor ID, device ID

lspci输出含义解析

lspci用来显示所有的PCI总线和连接在PCI总线上的设备，在一台linux设备上敲一敲lspci，通常得到类似如下信息

[root@k8s-master ~]# lspci
00:00.0 Host bridge: Intel Corporation 440BX/ZX/DX - 82443BX/ZX/DX Host bridge (rev 01)
00:01.0 PCI bridge: Intel Corporation 440BX/ZX/DX - 82443BX/ZX/DX AGP bridge (rev 01)
00:07.0 ISA bridge: Intel Corporation 82371AB/EB/MB PIIX4 ISA (rev 08)
00:07.1 IDE interface: Intel Corporation 82371AB/EB/MB PIIX4 IDE (rev 01)
00:07.3 Bridge: Intel Corporation 82371AB/EB/MB PIIX4 ACPI (rev 08)
00:07.7 System peripheral: VMware Virtual Machine Communication Interface (rev 10)
00:0f.0 VGA compatible controller: VMware SVGA II Adapter
00:10.0 SCSI storage controller: Broadcom / LSI 53c1030 PCI-X Fusion-MPT Dual Ultra320 SCSI (rev 01)
00:11.0 PCI bridge: VMware PCI bridge (rev 02)
00:15.0 PCI bridge: VMware PCI Express Root Port (rev 01)
00:15.1 PCI bridge: VMware PCI Express Root Port (rev 01)
00:15.2 PCI bridge: VMware PCI Express Root Port (rev 01)
00:15.3 PCI bridge: VMware PCI Express Root Port (rev 01)
00:15.4 PCI bridge: VMware PCI Express Root Port (rev 01)
00:15.5 PCI bridge: VMware PCI Express Root Port (rev 01)
00:15.6 PCI bridge: VMware PCI Express Root Port (rev 01)
00:15.7 PCI bridge: VMware PCI Express Root Port (rev 01)
00:16.0 PCI bridge: VMware PCI Express Root Port (rev 01)
00:16.1 PCI bridge: VMware PCI Express Root Port (rev 01)
00:16.2 PCI bridge: VMware PCI Express Root Port (rev 01)
00:16.3 PCI bridge: VMware PCI Express Root Port (rev 01)
00:16.4 PCI bridge: VMware PCI Express Root Port (rev 01)
00:16.5 PCI bridge: VMware PCI Express Root Port (rev 01)
00:16.6 PCI bridge: VMware PCI Express Root Port (rev 01)
00:16.7 PCI bridge: VMware PCI Express Root Port (rev 01)
00:17.0 PCI bridge: VMware PCI Express Root Port (rev 01)
00:17.1 PCI bridge: VMware PCI Express Root Port (rev 01)
00:17.2 PCI bridge: VMware PCI Express Root Port (rev 01)
00:17.3 PCI bridge: VMware PCI Express Root Port (rev 01)
00:17.4 PCI bridge: VMware PCI Express Root Port (rev 01)
00:17.5 PCI bridge: VMware PCI Express Root Port (rev 01)
00:17.6 PCI bridge: VMware PCI Express Root Port (rev 01)
00:17.7 PCI bridge: VMware PCI Express Root Port (rev 01)
00:18.0 PCI bridge: VMware PCI Express Root Port (rev 01)
00:18.1 PCI bridge: VMware PCI Express Root Port (rev 01)
00:18.2 PCI bridge: VMware PCI Express Root Port (rev 01)
00:18.3 PCI bridge: VMware PCI Express Root Port (rev 01)
00:18.4 PCI bridge: VMware PCI Express Root Port (rev 01)
00:18.5 PCI bridge: VMware PCI Express Root Port (rev 01)
00:18.6 PCI bridge: VMware PCI Express Root Port (rev 01)
00:18.7 PCI bridge: VMware PCI Express Root Port (rev 01)
02:00.0 USB controller: VMware USB1.1 UHCI Controller
02:01.0 Ethernet controller: Intel Corporation 82545EM Gigabit Ethernet Controller (Copper) (rev 01)
02:02.0 Multimedia audio controller: Ensoniq ES1371/ES1373 / Creative Labs CT2518 (rev 02)
02:03.0 USB controller: VMware USB2 EHCI Controller

用其中最常见的以太网卡信息来剖析下各个参数的含义

02:01.0 Ethernet controller: Intel Corporation 82545EM Gigabit Ethernet Controller (Copper) (rev 01)

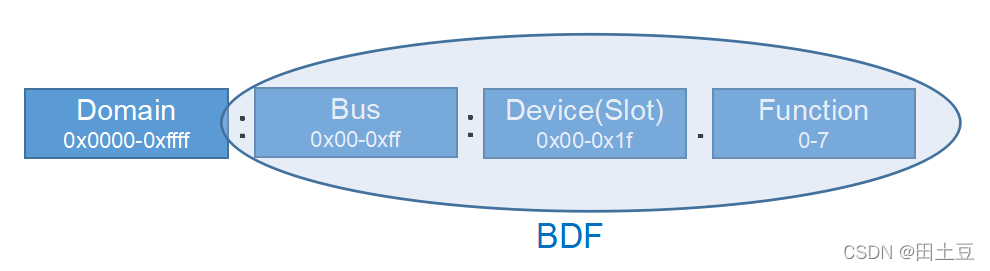

• 02:01.0 – 首先一个PCI设备在PCI总线中的位置可以用domain: bus: slot: function来表示，分别代表总线域（0x0000-0xffff），总线号（0x00-0xff），槽位号（0x00-0x1f，一般一个槽位号就是指一个设备号），功能号（0-7， 一个pci 物理设备可以实现多个功能设备，且逻辑功能相互独立，其实就是硬件虚拟化），所以这里的02:01.0指（lspci默认省略总线域0000，可以加参数-D显示）总线域为0000，bus总线号为02，槽位号为01，功能号为0


• Ethernet controller – 指设备类型，设备类型包括Device classes，Device subclasses，Program interfaces（一般省略），通过加参数 -nn 可以看到Ethernet controller对应的设备类型号为0200，其中02指Device classes，00指Device subclasses，通过The PCI ID Repository在线网站也可以查看

[root@k8s-master ~]# lspci -nn -D -s 0000:02:01.0
0000:02:01.0 Ethernet controller [0200]: Intel Corporation 82545EM Gigabit Ethernet Controller (Copper) [8086:100f] (rev 01)

• Intel Corporation 82545EM Gigabit Ethernet Controller (Copper) – 如上，对应了供应商号8086和设备号100f，通过device hunt在线网站也可以查看

最后来看看这个pci树是个啥样，其实很简单，就是一个总线域0000，两个bus总线00和02，00总线下有9个设备，02总线下有4个设备
