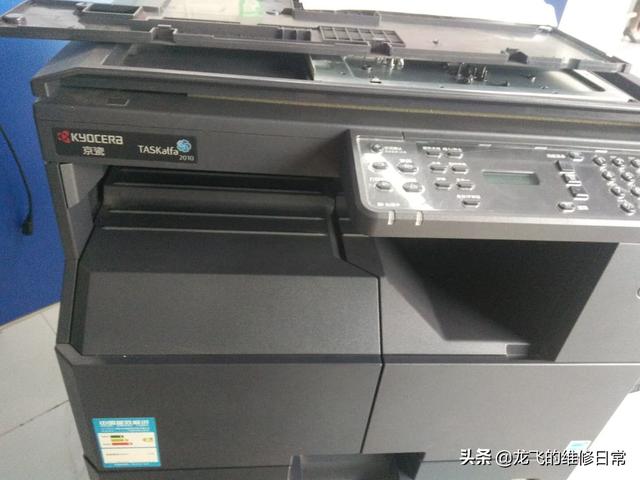

今天收到一京瓷2010复印机，开机预热正常，无报错。

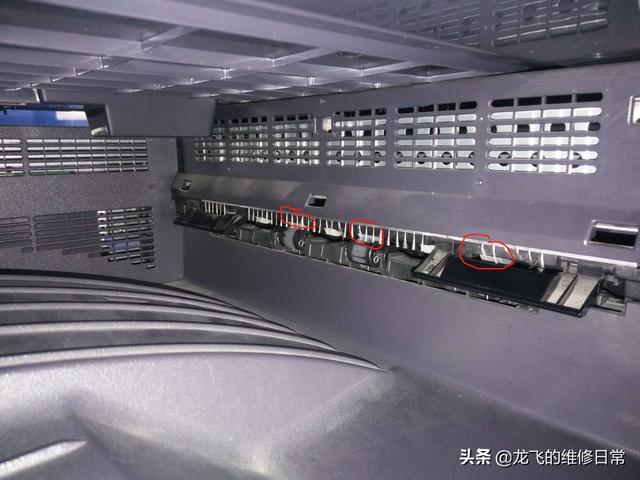

复印测试后，纸卡定影，纸成扇形状。如图

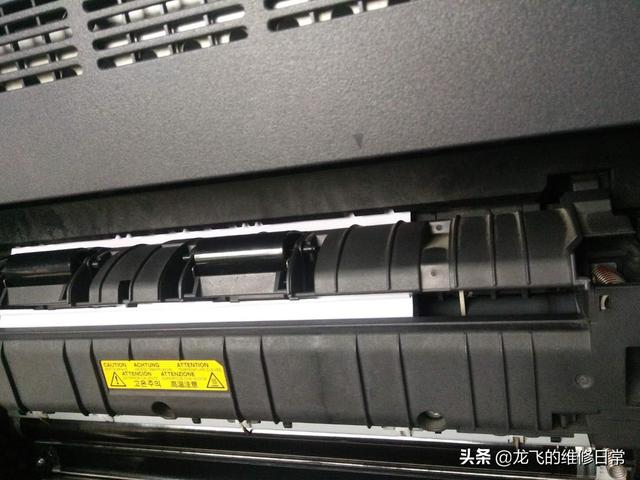

起初怀疑是有东西挡住出纸口，反复检查后发现一切正常。检查纸头处，也未见有东西阻拦的痕迹。担心检查不彻底，又把定影拆掉，转动齿轮，检查连杆和传感器，都正常。装机后，复印还是卡纸。

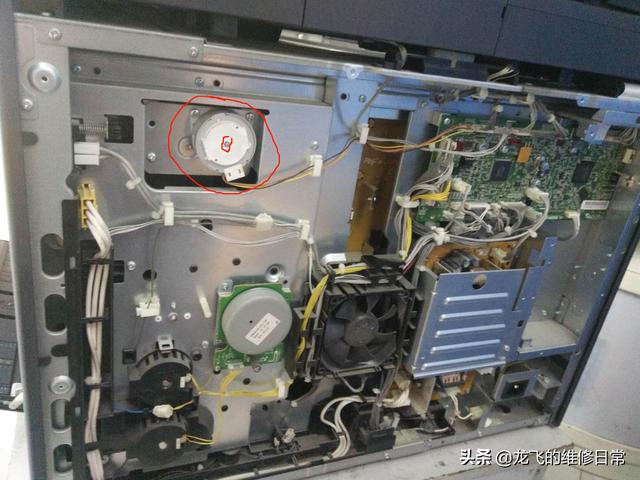

多复印几次后，发现出纸处的齿轮不转，拆开后盖，发现电机无动作，难怪会卡在出纸处。如图

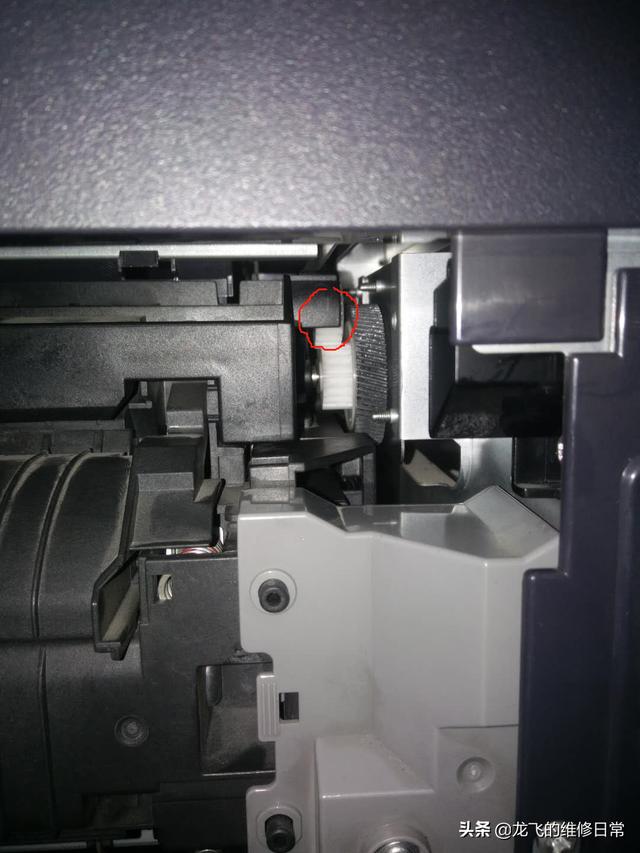

电机带动大齿轮，从而带动红圈内的小齿轮

小齿轮在此连杆上，从而带动此连杆

可通过看中间的红点处，判断电机有无动作

这次说来幸运，正好旁边有一客户同型号机器，于是拆下电机替换，发现问题依旧。拆主板替换，出纸正常。

总结：此次卡纸卡在定影内，因无法出纸而卡纸。原因为主板故障。(芯片级的维修不懂，就不详细分析了[呲牙])

最后说下这个电机的工作时序：它并不是开机预热就工作，而是当纸张经过定影后，触发传感器，主板才发送命令，它才动作，从而带动齿轮、连杆，最后把纸张带出定影。

---

我是龙飞，维修菜鸟，有空就记录维修日常，方便以后查询。
