1光栅耦合器

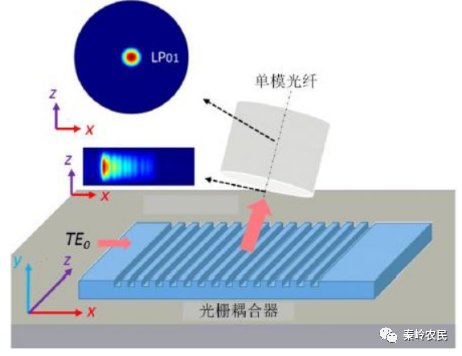

光栅耦合器是一种常见的实现芯片与光纤之间光互联的耦合器，光栅耦合方式的示意图如图4(a)所示，光纤的方向垂直(或有微小偏角)于光栅耦合器，当光从光纤入射到光栅耦合器表面时，由于布拉格衍射效应，衍射光会在芯片表面垂直于光栅结构的方向上相互干涉得到增强，从而使一部分光延光栅耦合器进入芯片中的光波导。过这种方式使得耦合器结构和位置的设计更加的自由，同时光栅结构(通常为12um x 12um)的尺寸同光纤纤芯的尺寸(8~10um)相适应，可以提高光纤与耦合器的对准容差。

光栅耦合器的工作原理即是基于普通的衍射光栅之上的。由于光路的可逆性，以入射光入射至光栅耦合器为例来说明其工作原理。当将光栅制作在光波导的表面时，从光纤传播的光信号入射到光栅的表面，如果入射光波波长与光栅周期满足一定的条件时，可以使得入射角a接近0度，而出射角接近90度，亦即光波垂直入射至光栅上，继而水平的再硅基光波导中传输。从而完成将光信号从光纤耦合至光波导中的过程。

光栅耦合器通过光栅的衍射作用将来自单模光纤的光耦合到硅基光波导上,但并不是所有的入射光经过光栅的衍射后都可以耦合到波导中,只有满足布拉格条件的光才能有效地耦合进波导,或者从波导耦合出去. 其必须满足的布拉格条件。
