USB与蓝牙通信原理图设计

蓝牙模块设计： USB2.0  ----ESD保护芯片----  USB转串口芯片（CP2104-F03-GMR）---------  PTR5618蓝牙模块 ---------- PTR5618的GPIO0\GPIO1作为IIC与EEPROM芯片通信 （AT24CS04-STUM-T）

磁珠的作用是抑制EMI干扰。

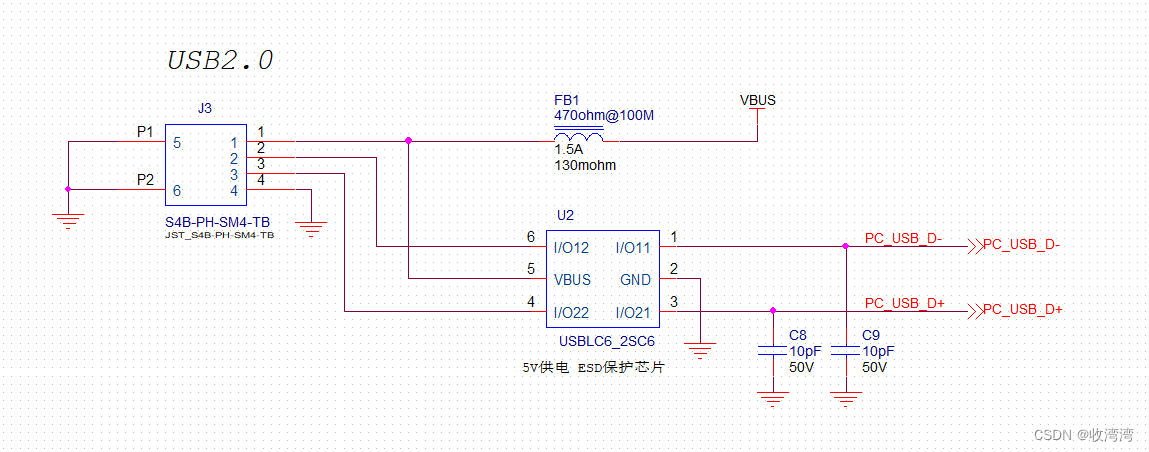

一、USB2.0： 需要加ESD保护芯片和磁珠。

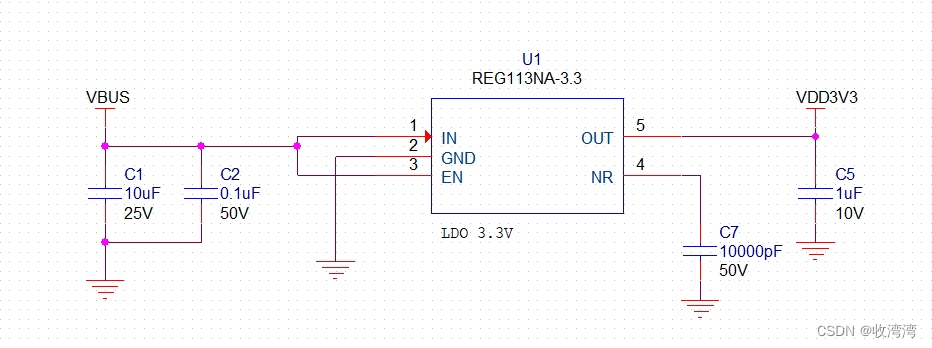

二、主芯片供电：USB2.0的5V转3.3V

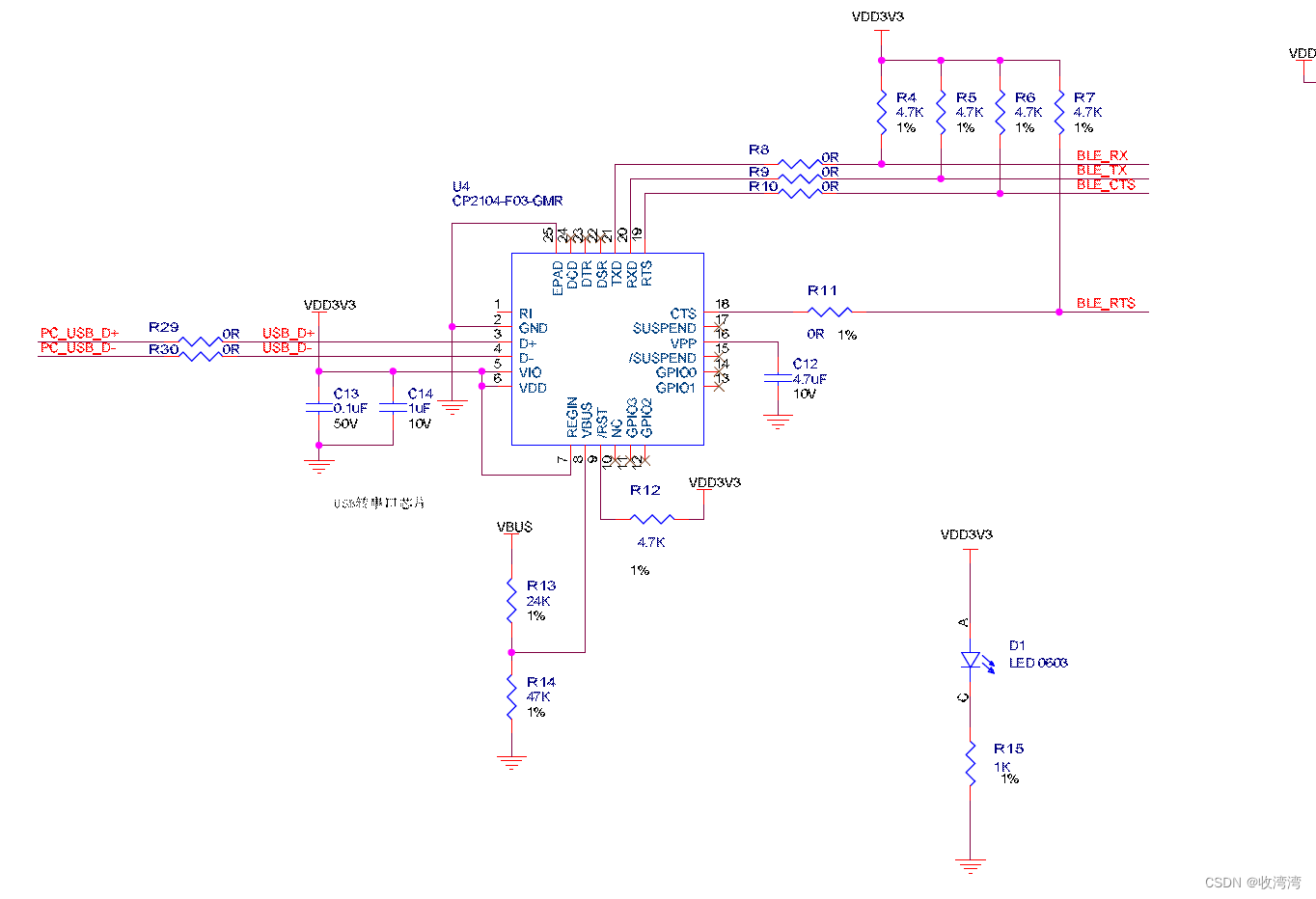

二、USB转串口及电源指示灯：

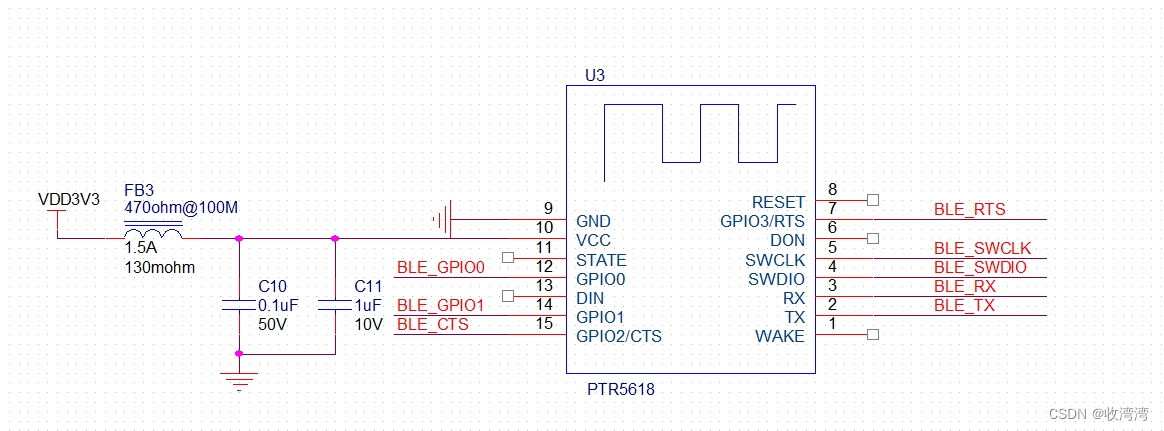

三、蓝牙模块：

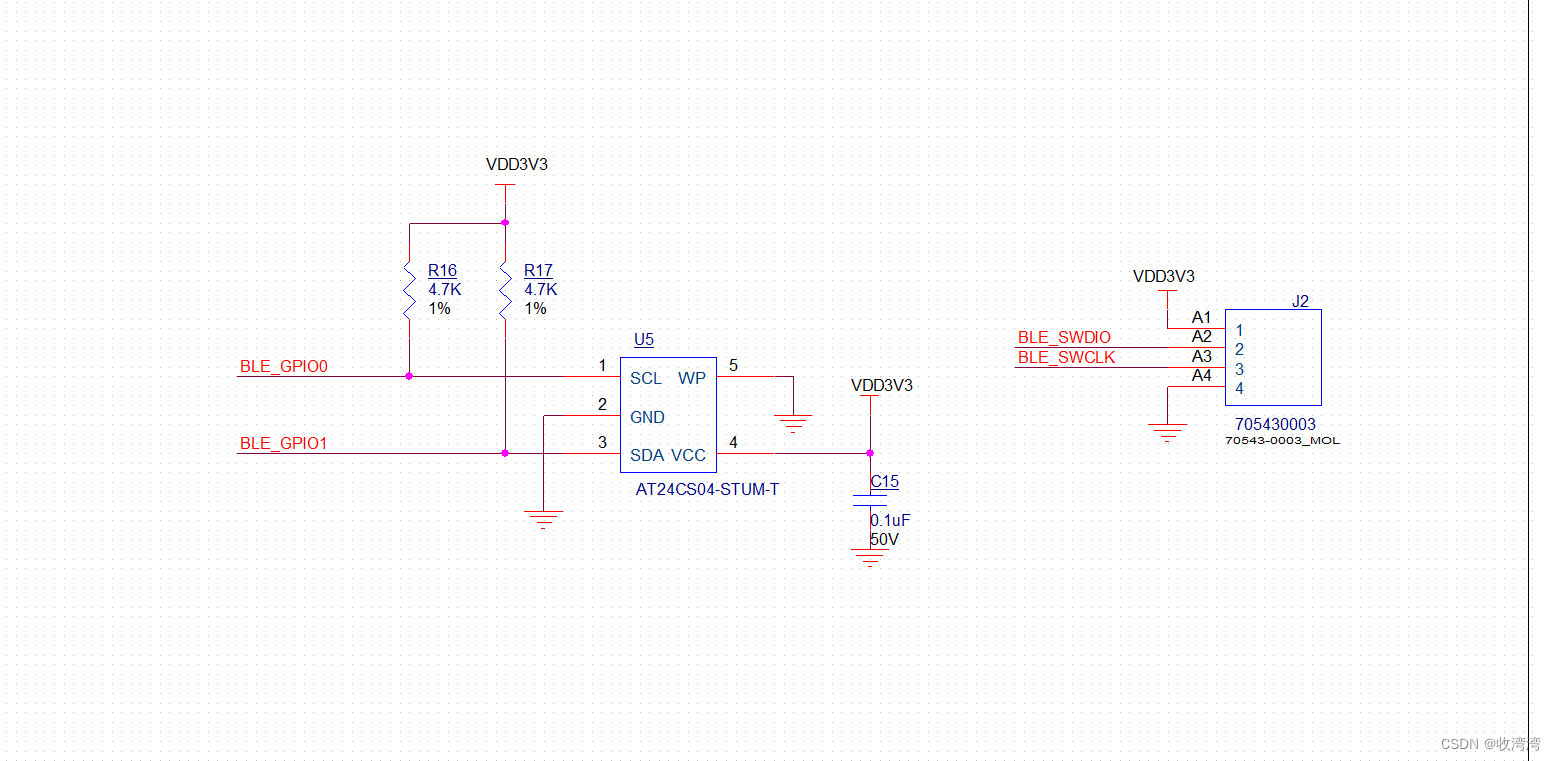

四、EEPROM和串口下载接口：
